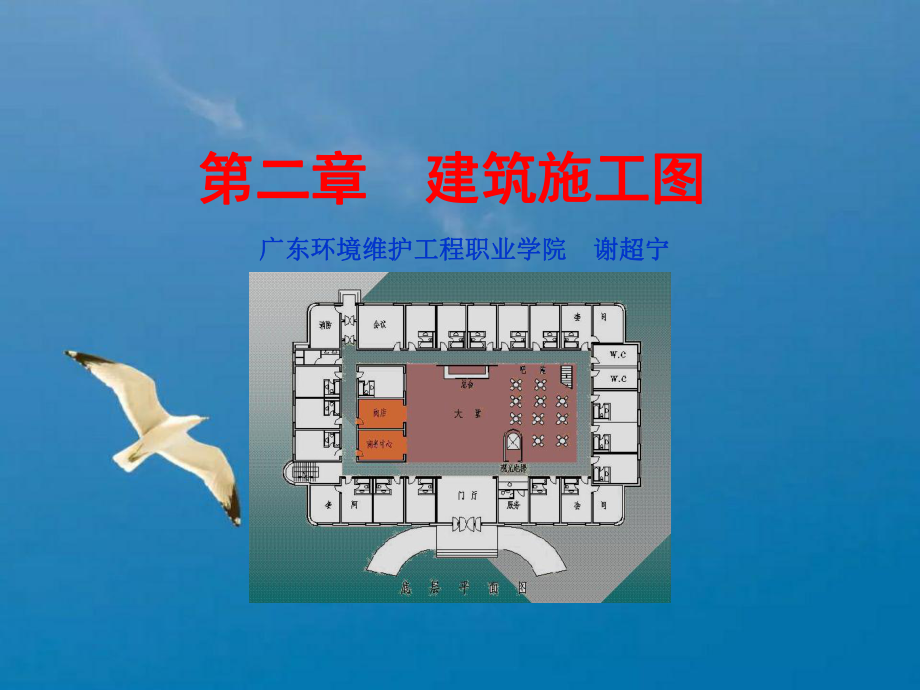

第二章第二章 建筑施工图建筑施工图广东环境维护工程职业学院广东环境维护工程职业学院 谢超宁谢超宁概概 述述v1.房屋的设计程序房屋的设计程序 v根据房屋规模和复杂程度，房屋的设计过程根据房屋规模和复杂程度，房屋的设计过程可分为两阶段设计和三阶段设计两种程序可分为两阶段设计和三阶段设计两种程序大型的、重要的、复杂的房屋，必需经过三大型的、重要的、复杂的房屋，必需经过三个阶段设计，即初步设计方案设计、技个阶段设计，即初步设计方案设计、技术设计扩展初步设计和施工图设计术设计扩展初步设计和施工图设计v规模较小、技术简单的建筑多采用两阶段设规模较小、技术简单的建筑多采用两阶段设计，即初步设计和施工图设计计，即初步设计和施工图设计v初步设计包括建筑物的总平面图，各层平面初步设计包括建筑物的总平面图，各层平面图，主要立面图、剖面图及简要阐明，主要图，主要立面图、剖面图及简要阐明，主要构造方案及主要技术经济指针，工程概算书构造方案及主要技术经济指针，工程概算书等，供有关部分分析、研讨、审批等，供有关部分分析、研讨、审批1.房屋的设计程序房屋的设计程序v技术设计是在同意的初步设计的根底上，技术设计是在同意的初步设计的根底上，进一步确定各专业工种之间的技术问题。
进一步确定各专业工种之间的技术问题v施工图设计是建筑设计的最后阶段，其义施工图设计是建筑设计的最后阶段，其义务是绘制满足施工要求的全套图纸，并编务是绘制满足施工要求的全套图纸，并编制工程阐明书、构造计算书和工程预算书制工程阐明书、构造计算书和工程预算书v注：施工所用的图纸都是在施工图设计阶注：施工所用的图纸都是在施工图设计阶段完成的段完成的2.房屋施工图的内容房屋施工图的内容v房屋施工图按专业不同可分为建筑施工图房屋施工图按专业不同可分为建筑施工图简称建施、构造施工图简称结施、简称建施、构造施工图简称结施、设备施工图简称设备和装饰施工图简设备施工图简称设备和装饰施工图简称装施等称装施等v建筑施工图主要表达房屋建筑群体的总体规建筑施工图主要表达房屋建筑群体的总体规划，房屋的外部外型、内部布置、固定设备、划，房屋的外部外型、内部布置、固定设备、构造作法和所用资料等内容，包括总平面图、构造作法和所用资料等内容，包括总平面图、建筑平面图、建筑立面图、建筑剖面图、建建筑平面图、建筑立面图、建筑剖面图、建筑详图等筑详图等v构造施工图主要表达房屋承重构件的布置、构造施工图主要表达房屋承重构件的布置、类型、规格及其所用资料，配筋方式和施类型、规格及其所用资料，配筋方式和施工要求等内容，包括构造布置图、构件详工要求等内容，包括构造布置图、构件详图、节点详图等。
图、节点详图等v设备施工图主要表达室内给排水、采暖通设备施工图主要表达室内给排水、采暖通风、电气照明等设备的布置、安装要求和风、电气照明等设备的布置、安装要求和线路敷设等内容，包括给排水、采暖通风、线路敷设等内容，包括给排水、采暖通风、电气等设备的平面布置图、系统图、构造电气等设备的平面布置图、系统图、构造和安装详图等和安装详图等v装饰施工图主要表达室内设备的平面布装饰施工图主要表达室内设备的平面布置及地面、墙面、顶棚的外型、细部构置及地面、墙面、顶棚的外型、细部构造、装修资料与作法等内容，包括装饰造、装修资料与作法等内容，包括装饰平面图、装饰立面图、装饰剖面图、装平面图、装饰立面图、装饰剖面图、装饰详图等饰详图等2.1 建筑施工图建筑施工图v建筑施工图是按正投影原理及视图、剖面和断面等的根本图示方法绘制的v为了保证制图质量、提高效率、表达一致和便于识读，我国制定了国家规范GB/T50104-2001，在绘制施工图时，应严厉遵守规范中的规定v1.比例 建筑物形体庞大，必需采用不同的比例来绘制对于整幢建筑物、构筑物的部分和细部构造都分别予以减少画出，特殊细小的线脚等有时不减少，甚至需求放大画出。
建筑施工图中，各种图样常用的比例见表2-1建筑施工图的常用比例建筑施工图的常用比例 总平面图总平面图 1:500,1:1000,1:2000 平、立、剖面图平、立、剖面图 1:50，1:100，1:200 次要平面图次要平面图 1:300，1:400 详图详图 1:1，1:2，1:5，1:10，1:20，1:25，1:50，1:25v2.图线 在建筑施工图中，为了阐明不同的内容并使图层清楚，须采用不同线型和线宽的图纸绘制v3.定位轴线及其编号 定位轴线是确定建筑物构造或构件的位置及标志尺寸的基线，是施工定位、放线的重要根据凡是承重墙、柱子等主要承重构件，都应画上轴线来确定其位置对于非承重的分隔墙、次要的部分承重构件等，有时用分轴线定位，有时也可由注明与附近轴线的相关尺寸来确定v定位轴线采用细单点长划线表示，此线应伸入墙内1015mm轴线的端部用细实线画直径为8mm的圆圈并对轴线进展编号程度方向的编号采用阿拉伯数字，从左到右依次编号，普通称为横向轴线；垂直方向的编号用大写拉丁字母自下而上顺序编写，通常称之为纵向轴线，见图2-1图2-1定位轴线及编号 v在两轴线之间，如需附加分轴线时，其编号可用分数表示。
分母表示前一轴线的编号，分子表示附加轴线的编号例2/5轴线表示5号轴线后附加的第2条轴线v大写拉丁字母中I、O及Z三个字母不得用于轴线编号，以免与数字1、0、2混淆v4.尺寸、标高、图名 尺寸单位除标高及建筑总平面图以m米为单位外，其他一概以mm毫米为单位v标高 是标注建筑物高度的一种尺寸方式标高数字以m(米)为单位，单体建筑工程的施工图注写到小数点后第三位，在总平面图中那么注写到小数点后两位在单体建筑工程中，零点标高注写成0.000，负数标高数字前必需加注“-，正数标高前不写“+，标高数字不到1m时，小数点前应加写“0v标高有绝对标高和相对标高两种v1绝对标高 我国把青岛附近某处黄海的平均海平面定为绝对标高的零点，其它各地标高都以它作为基准v2相对标高 在建筑物的施工图上要注明许多标高，假设全用绝对标高，不但数字繁琐，而且不容易得出各部分的高差因此，除总平面图外，普通都采用相对标高，即把底层室内主要地坪高定为相对标高的零点，并在建筑工程的总阐明中阐明相对标高和绝对标高的关系，由建筑物附近的程度点来测定拟建工程的底层地面的绝对标高v图样的下方应标注图名，在图名下应画一条横线，其粗度应不粗于同张图中所画图形的粗实线。
同张图样中的这种横线粗度应一致图名下的横线长度，应以所写文字所占长短为准，不要恣意画长在图名的右侧运用比图名的字号小一号或二号的字号注写比例v5.索引符号和详图符号 图样中的某一部分或某一构件和构件间的构造如需另见详图，应以索引符号索引，即在需求另画详图的部位编上索引符号，并在所画的详图上编上详图符号且两者必需对应一致，以便看图时查找相应的有关图样索引符号的圆和程度直线均以细实线绘制，圆的直径普通为10mm详图符号的圆圈应画成直径为14mm的粗实线圆索引符号和详图的编号方法见表2-26.图例及代号 建筑物和构筑物是按比例减少在图纸上的，对于有些建筑细部、构件外形以建筑资料等，往往不能照实画出，也难以用文字注释来表达清楚，所以都按一致规定的图例和代号来表示，以得到简单明了的效果因此制国规范中规定了各种各样的图例表2-36列出了一些常用的总平面图例、建筑图例和资料图例v阅读房屋施工图的方法阅读房屋施工图的方法 v1阅读房屋施工图应具备的根本知识阅读房屋施工图应具备的根本知识 v1熟练掌握正投影原理及其在建筑工程中的运用熟练掌握正投影原理及其在建筑工程中的运用v2对于要阅读的一套图样应该有一个全面的了解。
对于要阅读的一套图样应该有一个全面的了解如了解设计过程，掌握工程概略、图样的数量、类如了解设计过程，掌握工程概略、图样的数量、类别等，以便按照先整体后部分，先根本后详图的顺别等，以便按照先整体后部分，先根本后详图的顺序逐张阅读序逐张阅读v3熟习图例、索引符号等的规定及画法熟习图例、索引符号等的规定及画法v4了解本工程所采用的规范图集在施工中有些了解本工程所采用的规范图集在施工中有些构配件和构造作法，经常直接采用规范图集，因此构配件和构造作法，经常直接采用规范图集，因此阅读施工图前要查阅有关的规范图集阅读施工图前要查阅有关的规范图集v2规范图的阅读规范图的阅读 v1规范图集的分类规范图集的分类 我国编制的规范图集，假设我国编制的规范图集，假设按其编制的单位和运用范围的情况大体可分为三类：按其编制的单位和运用范围的情况大体可分为三类：v1经国家同意的规范图集，供全面范围内运用经国家同意的规范图集，供全面范围内运用v2经各省、市、自治区等地方同意的通用规范图经各省、市、自治区等地方同意的通用规范图集，宜供本地域运用集，宜供本地域运用v3各设计单位编制的规范图集，宜供本单位设计各设计单位编制的规范图集，宜供本单位设计的工程运用。
的工程运用v全国通用的规范图集，通常采用全国通用的规范图集，通常采用“J或或“建建代号表示建筑规范配件类的图集，用代号表示建筑规范配件类的图集，用“G或或“结结代号表示构造规范构代号表示构造规范构件类的图集件类的图集v2规范图的查阅方法 v1根据施工图中注明的规范图集称号和编号及编制单位查找相应的图集v2阅读规范图集时，必需首先阅读图集的总阐明，了解编制该规范图集的设计根据和运用范围、施工要求及本卷须知等v3了解规范图集中的编号等有关表示方法和有关代号的含义v4根据施工图中详图索引编号查阅详图，核对有关尺寸及套用部位等要求，以防过失v3.阅读房屋施工图的步骤阅读房屋施工图的步骤 一套房屋施工图是由不一套房屋施工图是由不同专业工种的图样综合组成的，简单的有几张，复同专业工种的图样综合组成的，简单的有几张，复杂的有几十张，甚至几百张，它们之间有着亲密的杂的有几十张，甚至几百张，它们之间有着亲密的联络，读图时应留意前后对照，以防出现过失和脱联络，读图时应留意前后对照，以防出现过失和脱漏v普通读图的步骤是：对于全套图样来说，先看阐明普通读图的步骤是：对于全套图样来说，先看阐明书、首页图，后看建施、结施和设备；对于每一张书、首页图，后看建施、结施和设备；对于每一张图样来说，先看图标、文字、后看图样；对于建施、图样来说，先看图标、文字、后看图样；对于建施、结施和设备来说，先看建施、后看结施、设备；对结施和设备来说，先看建施、后看结施、设备；对于建筑施工图来说，先看平面图、立面图、剖视图，于建筑施工图来说，先看平面图、立面图、剖视图，后看详图；对于构造施工图来说，先看根底施工图、后看详图；对于构造施工图来说，先看根底施工图、构造布置平面图，后看构件详图。
上述步骤并不是构造布置平面图，后看构件详图上述步骤并不是孤立的，而是经经常相互联络进展，反复阅读才干孤立的，而是经经常相互联络进展，反复阅读才干看懂2.2 构造施工图构造施工图v作用：构造施工图主要用来作为施工放线、作用：构造施工图主要用来作为施工放线、开挖基槽、支模板、绑扎钢筋、设置预埋件、开挖基槽、支模板、绑扎钢筋、设置预埋件、浇捣混凝土和安装梁、板、柱等构件及编制浇捣混凝土和安装梁、板、柱等构件及编制预算与施工组织方案的根据预算与施工组织方案的根据1、构造施工图的内容和分类、构造施工图的内容和分类v内容包括构造设计阐明、根底、楼板、屋面内容包括构造设计阐明、根底、楼板、屋面等的构造平面图、根底、梁、板、柱、楼梯等的构造平面图、根底、梁、板、柱、楼梯等的构件详图等的构件详图v分类：分类：根底图根底图包括根底平面图和根底详图；包括根底平面图和根底详图；构造布置图构造布置图房屋承重构造的整体布置图；房屋承重构造的整体布置图；构件详图构件详图单个构件外形尺寸资料构造及工单个构件外形尺寸资料构造及工艺的图样艺的图样2、构造施工图的识读、构造施工图的识读v构造施工图的读图方法：先看文字阐明根底平面图根底构造详图楼层构造布置平面图屋面构造布置平面图构件详图读图时先看图名立面图断面图钢筋详图钢筋表。
3、钢筋混凝土的根本知识、钢筋混凝土的根本知识v1、钢筋混凝土的概念：为了提高构件的承载才干，在构件受拉区内配置一定数量的钢筋，由钢筋和混凝土结合而成的构件钢筋混凝土构件可分为现浇钢筋混凝土构件和预制钢筋混凝土构件v2、混凝土的等级和钢筋直径符号按抗压强度分C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60等12级，等级越高抗压强度越高常用的钢筋种类、级别和代号见下表v3、钢筋的种类和作用v v受力筋：接受拉力或压力v箍 筋：固定受力筋的位置，并承当部分剪力和扭力v构造筋：v架立筋与受力筋、箍筋一同构成钢筋的整体骨架v分布筋与受力筋垂直绑扎使荷载均匀分布到受力上4、钢筋的维护层和弯钩为了维护钢筋防锈、防火、防腐蚀和混凝土的粘结力，防止钢筋锈蚀，钢筋的外边缘与构件外表之间应留一定厚度成为维护层见下表为了加强光圆钢筋与混凝土的粘结力，钢筋端部常做成弯钩，弯钩的角度有180、90、45等 级或级以上钢筋因外表有螺纹，普通不作弯钩9.2.2钢筋混凝土构件的图示方法钢筋混凝土构件的图示方法配筋图：反映构件钢筋配置情况的图样，包括平配筋图：反映构件钢筋配置情况的图样，包括平面图、立面图、断面图、钢筋表等面图、立面图、断面图、钢筋表等钢筋的表示：构件的轮廓线用细实线画出，混钢筋的表示：构件的轮廓线用细实线画出，混凝土资料不画，钢筋用粗实线画出，钢筋的断面凝土资料不画，钢筋用粗实线画出，钢筋的断面图用黑圆点画出。
图用黑圆点画出2钢筋的图例钢筋的图例3钢筋集中标注钢筋集中标注 v8100/200(2)表示箍筋为直径8mm 一级圆钢，间距200mm，加密区间距100mm，括号中2表示箍筋为双肢箍v225:表示上部，梁上部贯穿钢筋2根直径25mm的二级钢vG414 表示梁两侧的构造腰筋，沿梁高每侧两根直径14mm的二级钢。
