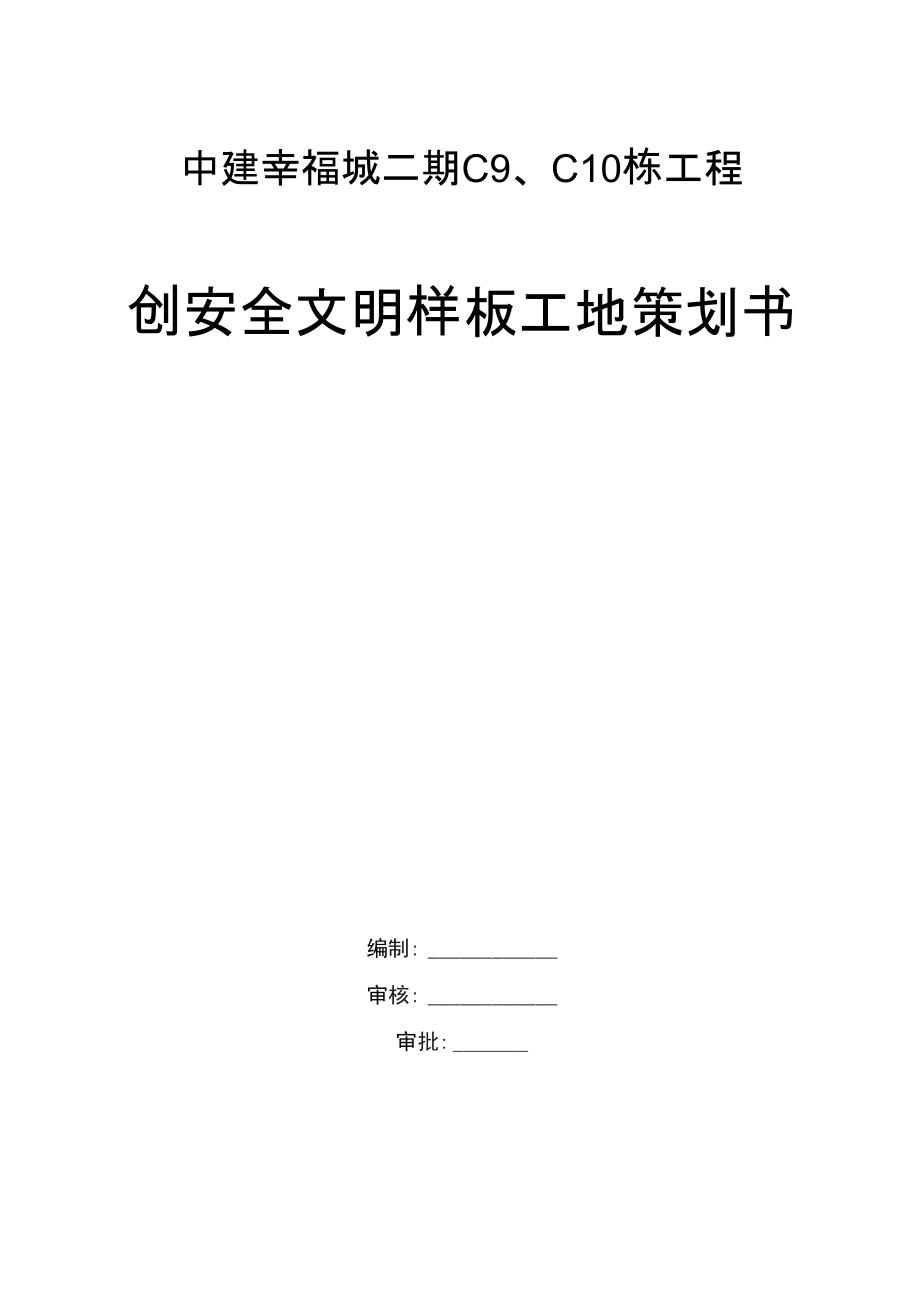

中建幸福城二期C9、C10栋工程创安全文明样板工地策划书编制: 审核: 审批: 第一节工程概况L总体简介序号项 目内 容1工程名称遵义中建幸福城二期工程项目C9、CIO栋2工程地址贵州省遵义市新蒲新区3建设单位遵义中建地产有限公司4设计单位筑博设计股份有限公司5监理单位江西建科工程建设监理有限公司6安全监督单位遵义市安监站7施工承包单位中国建筑第四工程局有限公司2.建筑设计简介序项目内 容1建筑功能商业住宅小区2建筑特点框架剪カ墙高层住宅楼3建筑面积(m2)编号住宅建筑面枳地下室建筑面积栋合计C9235001200约4. 41万m2C101820012004建筑层数-1+28、 -1+205建筑高度层高(m)地ド室5. 4m,标准层层高为3. 0mC9建筑高度84m, CIO建筑高度60m6工程造价编号工程造价(万)工程总造价(万)C-930006000C-102200第二节创《建筑安全文明施工样板工地》主要控制措施1 .目的“遵义中建幸福城二期工程C9,C10栋”是中建四局华南分公司在遵义地区重点工程, 为规范施工现场项目管理,保障施工现场安全生产、文明施工规范运作,体现企业管理水 平,特编制此策划书,用以指导现场施工。
2 .职责项目执行经理李永立是本项创优工作主管领导,项目书记林佑黔、技术负责人陈文鹭、 安全部负责人钟阳升、各栋号施工员是本要素的主管职能部门,其他各部门进行配合各部位人员职责分工见下表:序号> 1 >冈位姓名职责1项目执行经理李永立全面统筹项目创优工作2项目书记林佑黔负责后勤、接待、宣传标牌制安3技术负责人陈文鹭负责创优工作策划4安全主管钟阳升负责执行过程中的监督、检查及整改工作并与安监站 沟通对接5施工员张玉明、邓培 登、王志伟负责施工过程中的创优执行工作3 .开エ前准备工作3. 1.施工技术准备（1）进行安全文明施工策划,编制安全创优措施,并经上级主管部门审批;（2）编制相应的专项安全技术措施;（3）编制文明施工和环保、场容场貌、环境保护、生活卫生等方面的创优措施措施;（4）做好冬雨季施工安排3.2.物资准备（1）根据施工预算、分部分项施工方法和施工进度的安排,拟定施工材料、施工机 具等物资的需要量措施；（2）根据各种物资的需要量措施,组织货源,确定加工、供应地点和供应方式,签 订物资供应合同；（3）根据各种物资的需要量措施和合同,拟定运输方案；（4）按照施工总平面图的要求,组织物资按措施进场,在指定地点,按规定方式进 行储存或堆放；（5）设置消防、保安设施。
3 . 3.劳动组织准备（1）建立拟建工程的项目机构;认真执行因事设职、因职选人的原则;（2）建立精干的施工队伍,要坚持合理、精干施工人员须持证上岗,特种作业人 员必须持有贵州省安全生产监察局核发的证书上岗:安全员须持双证（安全员上岗证、安 全生产考核合格证）上岗;（3）集结施工力量、组织劳动カ进场,进行安全生产、文明施工、防火、治安等方 面的教育,并安排好职エ的生活;（4）向施工班组、工人进行安全文明施工管理目标、安全技术交底，并组织人员认 真分析研究,弄清关键部位、安全措施和操作要领,明确任务并做好分工协作,同时建立 健全安全岗位责任制；（5）建立健全各项安全管理制度3.4.交底制度（1）向施工班组、工人进行安全技术交底（责任人:责任施工员）（2）技术交底实行分级控制:专项方案、施工组织设计由项目工程师朱莹向主管生 产的副经理、施工员、安全员、劳务队负责人进行交底;分部分项工程由主管施工员向劳 务队施工员、班组长交底；安全作业指导书由施工员、班组长向各操作工人交底；操作规 程由施工员班组长向各操作工人交底3）交底主要内容:1）进入施工现场必须戴好安全帽并扣好帽带；2）超过2米以上为高处作业,在没有可靠的安全防护设施的情况下,必须佩带安全 带;3）所有作业人员都必须按指定的线路上下,严禁从脚手架外侧、井架架体、塔吊塔 身等部位攀爬;4）正确使用安全防护装置和个人劳保用品、本岗位作业特点及安全技术操作规程、 本岗位易发生事故的不安全因素及其防范对策、本岗位作业环境及使用的机械设备工具的安全要求。
5）技术交底后,如施工方法、作业位置等变更,则应重新进行技术交底6）因技术交底不清或交底差错而造成的安全事故，应追究技术交底者的责任;因不 按技术交底要求施工而造成的安全事故,因追究施工操作者责任7）在工地大门内入口处设置醒目的“当日施工危险源告之牌”,说明当天工地施工危 险源部位、危险性质、监控措施、监控人姓名等目的是起到提示、强调作用,让进场作 业各工种作业人员均了解自己当天生产作业部位的危险源,而自觉的安全生产8）安全员对各岗位技术交底进行监督、检查;资料员收集并保管好交底后的资料4 .水平洞口防护（1）边长在25-200mm （含200mln）水平洞口:采用洞口楔紧2根方木（立放）,上盖 18mm厚胶合板用铁钉顶牢,而刷黄黑警示油漆20cm角度45度做法如下:数後涧a防护水キ词防护㈠（2）边长在200-500mm （含500mln）的水平洞口防护:采用洞口上部盖18mm厚胶合板 用中8膨胀螺栓固定,面刷红白警示油漆20cm角度45度做法见下图：）I.边长在バ 200aun #:0Q・m射水0炉M* 21 ■2.助长れNO SOOmm »a3ma.到京千型U|ft|PEll-lMAi（3）边长在500-1500mm （含（1500mm）的水平洞口防护:采用洞口上部铺木杨（立放）间距400mln,上盖18mm厚木胶合板,用铁钉钉牢,木杨侧面与地面之间的缝隙也用18nlm厚胶合板封严,面刷黄黑相间的警示油漆间距20cm角度45度。
做法见下图:）洞口周边设置交圈的①48钢管防护栏杆,防护栏杆的水平杆,立杆刷间距400mm的黄黑相间警示油漆,并在最上一道水平杆处悬挂“当心坠落”警示标志所有水平杆控制伸出立杆外侧100mm边长在1500mm以上的水平洞口防护:洞口周边设置交圈的①48钢管防护栏杆,立杆 间距不大于1800mm,防护栏杆下部设置200mm高18mm厚木胶合板挡脚板，水平杆、立杆 以及挡脚板,必须刷间距400mm的黄黑相间警示油漆,外立面挂密目安全网并在最上一道水平杆处悬挂“当心坠落”警示标志所有水平杆控制伸出立杆外侧100mm边长为50~ 150cm的洞口,可 利用钢筋混凝土板内钢筋贯通 构成防护网,网格小于20cm, 短边超过15m,长的洞口,除封 闭四周外还应设有防护栏杆5 .基坑临边防护（1）基坑开挖深度超过2米时,必须采用钢管搭设基坑临边防护栏杆,设置三道水 平杆,立杆间距不大于1800mm立杆打入地下深度大于700mm （若基坑顶面有佐压顶梁侧 预埋1①18钢筋，深度大于500mm,外露150mm,与立杆焊接）,防护栏杆下部设置200mm 高18mm厚木胶合挡脚板,防护栏杆水平杆、立杆以及挡脚板,必须刷间距400mm的黄黑 相间警示油漆,所有水平杆控制伸出立杆外侧100mm。
2）防护栏杆靠基坑外侧挂密目安全网,在醒目处悬挂“当心坠落”安全警示标志, 并设置夜间警示灯3）基坑排水沟设置在防护栏杆外侧,采取有组织排水6 .楼梯临边防护（1）楼梯及休息平台临边采用钢管搭设防护栏杆,水平杆两道（需要挂设安全网的 位置设置三道水平杆）（2）防护栏杆水平杆、立杆以及挡脚板,必须刷间距400mm的黄黑相间警示油漆, 所有水平杆控制伸出立杆外侧100mm3）防护栏杆立杆固定方式采用冲击钻钻孔,打入1①18的钢筋，深度大于200mm, 外露150mm,与立杆焊接4）建筑物有裙楼的,裙楼部分的楼梯防护栏杆必须挂设安全网，建筑物五裙楼的, 在1-4楼标准层楼梯防护栏杆必须挂设安全网,其他楼层根据实际情况确定是否挂设安全 网5）楼梯间必须设置照明,采用36V低压供电，并设置灯罩做法见下图:7 .楼层、屋面临边防护（1）当临边窗台或屋面女儿墙高度小于800mm,外侧高差大于2000mm时,需要搭设 临边防护2）楼层临边防护采用钢管搭设,水平杆设置三道,立杆间距不大于1800nun,防护 栏杆下部设置200mm高18mm厚木胶合板挡脚板3）立杆与建筑物必须可靠连接,有结构柱处采用钢管抱箍方式拉结,其余部位采 用冲击钻钻孔，打入11中18钢筋,深度大于200mm,外露150mm,与立杆焊接,并每隔2 根立杆设置・斜拉杆,底部打入入1中18钢筋,深度大于200mm,外露150mm。
也可以用原 有外架连墙杆预埋的短钢管与立杆用旋转扣件连接4）防护栏杆水平杆、立杆以及挡脚板,必须刷间距400mm的红白相间警示油漆, 所有水平杆控制伸出立杆外侧100mm5）作业层的防护栏杆高度不低于1200mm,屋面防护栏杆不低于1500mm,第一道离 地200mm,第二道离地850mm8 .安全通道（1）在建筑物入口处或建筑物边物体坠落半径范围内的人行通道均需设置安全通道（建筑高度h=2〜5m时,坠落半径R为3m； h=5〜15m时,坠落半径R为4m； h=15〜30m时,坠落半径R为5m； h>30m时,坠落半径R为6m以上）；（2）安全通道采用16#工字钢搭设，长度为3000mm-6000mm （根据建筑物高度确定危 险半径）宽度为4000mm,高度为大于3500mm,门楣高度1. 0m,总高度4. 5m3）安全通道采用双层防护,两层间距为800mm,顶层铺脚手板,下层铺50*100防 木间距350,上钉18mm厚胶合板7）安全标识牌制作采用PVC板或铝塑板,面层采用户外贴膜安分通道防护㈠要分通道防护㈡9 .电梯井、竖向洞口防护（1）电梯井门洞安装1800mm高立式钢筋防护门,钢筋直径①14-①16,竖向钢筋间 距不大于150mm。
2）底部安装200mm高,1mm厚钢板,刷黄黑相间的警示油漆间距200mm3）钢筋防护门的四个角焊接5mm厚150mm*150mm钢板,①8膨胀螺栓与电梯井墙 体固定4）电梯井井道内搭设满堂操作架,架体步距小于等于1800mm,在作业层下…步挂 设安全网，作业层下每隔10m设置硬质全封闭，正负层处为第一层全封闭层每2层全封 闭层中间设置1道安全平网,网与井壁间隙不大于10cm①町4T6網奸照©14~16 繃题協牀キ胴10 .施工电梯防护(1)施工电梯底面吊笼入口处需搭设安全通道,做法同安全通道的搭设要求2)施工电梯应单独搭设架体与外架完全分离,施工电梯平台脚手架两 侧应设置之字型斜撑,每层平台两侧均应设置两道防护栏杆,高1200mm, 底部设置200mm高18mm厚校核挡脚板,挡脚板和防护栏杆均刷红白相间 警示油漆,间距400mm,立杆内侧挂密目安全网,所有水平杆伸出立杆100mm.(3)施工电梯平台脚手架每次应设置连墙杆和八字撑,并严格按照施工 方案采取卸荷措施4)平台边至吊笼之间的净距W 100mm5)人货电梯卸料平台进出口设置金属防护门,门框架采用25*50的方钢焊接制作,骨架内用厚度1mm钢板以及30*30钢板网,刷蓝油漆。
6）防护门高度为1800mm,宽度为1300mm,防护门外侧安装开关插销施工电梯平台两扇门中间采用模版封闭,内外刷蓝油漆,喷楼层标识胞口せ棒防护的立面图把エセ帽防护田㈠I4M)14W*0*吨匸电棒防妒二维效製即11 .井架防护（1）井架底面吊笼入口处需搭设安全通道,做法同“安全通道”2）井架应该单独搭设架体与外架分离,井架平台脚手架两侧应设置由 下至上连续剪刀撑,平台内栏杆,挡脚板,安全网等做法同“施工电梯防护”3）井架楼层卸料平台进出口设置钢筋防护门,门框及骨架用25*50 方钢焊接制作,骨架内钢筋直径为中14-中16,竖向钢筋间距不大于150mm, 底部安装200mm高、1 mm厚钢板（4）防护门中部设置厚度1mm宽400mm的钢板,防护门靠楼层侧安 装开关插销及限位器5）防护门表面刷中建蓝油漆,喷楼层标识12 .卸料平台（1）卸料平台的制作安装必须编制专项施工方案,并经设计计算后方可 实施2）卸料平台采用16#工字钢焊接成主框架,上铺50*100*2000mm木 榜间距300mm,面层!8mm厚胶合板3）卸料平台必须与建筑结构有可靠的连接,两侧分别设置前后两道中146*19+1斜拉钢丝绳,使用绳卡连接,禁止使用花篮螺栓连接,锚固端预埋 ①20U型环;钢丝绳卡固定时,绳卡数量不得少于4个,绳卡间距不少于6D, 等间距排列。
绳头距最后ー个绳卡的长度不少于140mm,并采用细钢丝绳捆 扎,绳卡滑安放在钢丝绳工作时受力的ー侧,U型螺栓扣在钢丝绳的尾端一 侧,不得正反交错设置绳卡钢丝绳受力前固定绳卡,受力后再度固定,并 拧紧到使梁绳直径高度压扁到1/3,作业中经常检查紧固情况4）卸料平台两侧设置两道1200mm的防护栏杆,其主杆必须与主悬 挑工字钢焊接,防护栏杆内侧满挂密目安全网,底部设置200mm高18mm 厚木胶合板,立杆、防护栏杆、挡脚板均刷红白相间警示油漆,间距400mm, 卸料平台两侧悬挂卸荷载标识牌;（5）卸料平台正面设置950mm （宽）*575mm （高）的双开门,骨架用 25*50mm方钢制作,骨架内采用1mm厚30*30钢板网,外侧设置安全平网加科キ台防护国㈠13 .钢筋、木工加工棚（1）施工现场所有钢筋、木工加工场均需设置加工棚,在塔吊覆盖范围的加工棚需设置双层防护;（2）基础采用1500mm*800mm*1000mmC20素碎基础,（若基础承载カ 不能满足要求,则配置中6@200*200单层双向底筋）基础顶面预埋 500*500*6mm钢板,4①18钢筋与钢板穿孔塞焊,加工棚立柱与基础预埋钢 板焊接连接;（3）立杆采用20#工字钢立柱,立杆间距4m,高3m,刷红色油漆;（4）屋架采用20#工字钢主挑梁,中48钢管次梁,宽5m,高0.5m,刷 红色油漆,屋盖采用。
5mm厚镀锌铁皮瓦,刷中建蓝油漆5）加工棚顶面悬挂安全警示标语与安全警示标牌；云1N △14 .防护棚（1）施工现场所有输送泵、搅拌机、砂浆机、直螺纹机均需搭设防护棚;（2）防护棚采用中48钢管搭设,尺寸为;［设备长度+700 （长）］*［设备 宽度+2200 （宽）产［3100（髙）］mm;（3）防护棚采用双层防护,两层之间间距为500mm,顶层铺脚手板, 下层铺50*100木材@350,上钉18mm厚木胶合板；（4）防护棚两侧应设置八字撑,并满挂密目安全网,所有水平杆控制伸出立杆外侧100mm;1 5）防护棚两头进出口处张挂安全警示标识牌和安全宣传标语;2 6）安全标识牌制作底板采用PVC板或铝塑板,面层采用户外贴膜15 .外脚手架综合管理规定（1）建筑工程实行施工总承包的,外架专项方案应当由施工总承包单位 编制,附着脚手架等专业工程实行分包的,其专项方案可由总承包单位组织 专业承包单位编制;（2）架体高度超过50m （含50m）的双排落地式外架、高度超过20m （含20m）的悬挑外架（悬挑架搭设高度不得超过24米或6层,要求分段 悬挑）及爬架、提升架等特种外架由编制单位组织专家论证,论证完毕后, 由方案编制人按专家意见修改完善后报编制单位技术管理部门审核,编制单 位技术负责人审批,报项目总监理工程师、建设单位项目负责人审核签字;（3）搭设高度不足50m的双排落地式外架,高度不足20m的悬挑外架 由项目技术负责人初审,编制单位技术管理部门审核,编制单位技术负责人 审批,报项目总监理工程师审核签字；（4）由专业分包单位完成编审的外架施工方案必须交总包单位审查,审 查的内容包括专业分包单位资质、编审人员的资格、是否经过专家论证,是 否按论证要求进行修改,编审人员签字是否真实、单位用章是否合规等。
审 查程序为项目经理部初审、总包单位技术管理部门审核、总包单位技术负责 人审批；（5）外架施工方案经总包单位审批后,报总监理工程师审批,然后按当 地建设行政主管部门的要求备案;（6）用于架子搭设的材料、构配件,如架管、扣件、安全网、脚手板、 钢丝绳、型钢、用做吊环或锚环的圆钢、电动葫芦等必须按国家相关标准、 规范要求送检,检验合格方可投入使用;(7)外架搭设前,外架施工方案编制人必须向外架施工员进行方案交底, 施工员必须向作业班组进行安全技术交底交底时,项目专职安全员全程参 与监督,交底完毕,交底双方和监交人均必须在交底单上签字,交底单由交 底双方和监交人保存:(8)外架应由具备相应资质的作业人员按经审批的外架施工方案搭设, 外架搭设完毕后,由项目生产经理组织方案编制人、外架施工员'专职安全 员、外架作业班组长对外架进行验收,并保存相关验收记录验收合格后方 可投入使用；(9)外架投入使用前,外架方案编制人向管理外架的施工员、外架使用 班组进行外架使用安全技术交底,并形成交底记录；(10)外架使用过程中,管理外架的施工员对外架的使用情况进行日常 巡查,禁止随意改动外架、拆除附属设施等不安全的行为。
发现问题,及时 处置；(11)外架拆除前,由外架方案编制人向负责外架拆除的施工员、作业 班组进行外架拆除安全技术交底外架拆除时,由具备相应资质的作业人员 按方案要求进行15. 1.落地式脚手架架体形象(1)立杆、水平杆、栏杆、横向斜撑为黄色,剪刀撑为红白色相间(每 段长度为400mm)；(2)小横杆每个主节点处设小横杆一道,小横杆外伸长度不小于100mm,不大于150mm,小横杆距主节点距离为!20mm (不得大于150mm)；(3)安全立网安全网强度符合规范要求,且张挂平整,并保持整洁无破损;（4）安全警示带沿外架四周,每隔每隔3层或10m设置20cm高安全警示带（兼挡脚板）, 第一道设于第2层水平封闭层处;警示带安装于外架外立杆的内侧,采用 18mm厚木胶合板警示带外立面采用油漆刷成红白相间的色条,色条宽 150mm；（5）横向斜撑一字型、开口型双排脚手架的两端必须设置横向斜撑,中间每隔6跨设 置一道;高度在24m以下的封闭型双排脚手架可不设横向斜撑,高度在24m 以上,除拐角应设置外,中间每隔6跨设置一道6）架体基础1）位于土层上的架体基础采用垫木材或垫10#槽钢,垫层厚度4100mm；2）位于结构楼板上的架体基础垫150X150X18mm （厚）的木胶合板。
15.2.架体搭设要求（1）立杆立杆纵向间距1.5m,横向间距0.8〜1.0m,步距1.8m；立杆各街头必须 采用对接扣件对接,对接立柱上的对接扣件应交错布置,相邻两个立柱接头 不应设在同步同跨内,同步内隔ー根立杆的两个相隔立杆接头在高度方向错 开的距离不应小于600mm,各接头中心距主节点的距离不应大于步距的1/3 即 600mm 〇（2）水平杆每ー主节点处必须设置ー根横向水平杆,采用直角扣件扣紧在立杆上, 该杆的轴线偏离主节点的距离不应大于150mm；纵向水平杆设置在立杆的内 侧并采用直角扣件与立杆扣紧纵向水平杆设于横向水平杆之上;（3）脚手板脚手板采用钢巴网脚手板铺设,每2步ー铺设;脚手板应铺设严密、牢 固、平稳,脚手板两端用10〜14#铅丝固定牢靠4)连墙件连墙件必须采用刚性构件,架体与建筑结构的连接采用刚性连接连墙 件设置按下表要求设置脚手架高度(m)水平间距(h)竖向间距(h)水平间距(la)每根连墙件覆盖面积(n?)双排W503h31aW40>502h31aく 27单排W253h31aW40注:h-ー步距:トー纵距5)剪刀撑高度ユ24米的双排落地式外架、挑架和爬梯均必须沿长度方向和高度方 向连续设置剪刀撑,高度＜24米的双排落地式外架两端分别自下至上设置剪 刀撑一道,中间剪刀撑间距不大于15米,每道剪刀撑宽度不少于4跨6米, 水平成角为45度至60度,搭接长度不小于1米,三个旋转扣均布固定。
6)外架平网外架必须在作业层的下ー层设置安全平网,安全平网要挂至建筑结构边 外架水平封闭层设置.外架每隔3层,且不大于10m设置一道水平封闭层悬挑外架的第一道 水平封闭层设于悬挑梁上;爬架的第一道水平封闭层设于底座上落地式脚 手架的第一道水平封闭层设于建筑物第一层顶板标高位置处7)架体人行斜道人行斜道每跑宽度不得小于1m;当搭设运料斜道时,每跑宽度不得小 于1.5m,坡度以1:6为宜;斜道两侧及平分处应设置护栏和挡脚板,人行通 道板上钉防滑条,防滑条断面尺寸20X30mm,宜采用木质材料,间距不大 于300mm；人行斜道应在脚手架外立杆设置,每6m高度设置连墙杆两根(即 6X7.5m范围内设置连墙杆2根)；斜道外立面设置连续剪刀撑8）外架防护棚脚手架外临街、通道、交叉作业等位置需要搭设外架防护棚,防护棚搭 设坠落半径的要求:建筑物高H坠落半径R2〜5m2m5-15m3m15〜30m4m>30m5m以上15.3.悬挑脚手架（1）架体形象悬挑外架的警示带设于悬挑型钢的顶部,每悬挑一次设置一道;悬挑エ 字钢刷红白相间油漆,尺寸同警示带其余同落地式脚手架2）架体悬挑层搭设采用16#工字钢主挑梁,结构外悬挑段长度不宜大于1.4m,建筑物内型 钢锚固长度是外悬挑1.5倍。
工字钢采用悬挑架工字钢顶部、侧面铺!8mm 厚木胶合板全封闭正支历由右侧直面（8ま州立あ©上人林偉通道人行警道あ送料斜道16 .变压器防护变压器防护塔搭设材料采用圆竹和圆木（主竹杆、顶端受力横杆、剪刀 撑小头直径不小于8cm;辅助竹杆、水平连系竹杆小头直径不小于4cm）,变 压器四周砌筑2m高M7.5水泥砂浆MU10灰砂砖180mm宽砖墙,外侧抹 20mm厚1:3水泥砂浆,围墙上端0.2米高,下端0.3米高刷蓝色色带;居中 位置金属防护门,门框及骨架用25X50mm方钢焊接制作,骨架内采用厚度 1mm钢板以及30X30钢板网,刷中建蓝油漆,上锁门上悬挂“当心触电、 禁止入内”安全警示牌17 .配电房（1）配电房位置的选择距变压器越近越好配电站房墙体采用M7.5水 泥砂浆MU10水泥砂砖180mm宽砖墙砌筑,3米高,现浇钢筋混凝土屋面板, 内、外侧抹20厚1:3水泥砂浆,外侧刷白色涂料,上端2米高,下端0.3 米高刷蓝色色带配电房内电缆、消防砂池用M7.5水泥砂浆MU10灰砂砖 120mm宽砖墙砌筑,外侧、顶面抹20mm厚1:3水泥砂浆配电房内悬上挂 操作规程牌,配电柜贴电路系统图2）在总配电箱处作工作接地并引出保护零线,接地装置采用长205m 的钢管垂直打入地下。
接地装置的接地线不得小于两根,经测量接地电阻应 不大于4欧对于塔吊、施工电梯、对焊机除做保护接零外,还做重复接地, 另外各分配电箱也要求做重复接地,接地电阻都不大于10欧,以稳定整个系 统零线电位严禁将保护接零于工作接零混用,严禁一部分设备做保护接零, 而一部分设备做工作接零18 .电线、电缆敷设（1）电线可以架空、桥架敷设,不可以埋设:（2）电缆可以选用架空、桥架、埋设敷设19 .配电箱（柜）配电箱（柜）应采用冷轧钢板或绝缘材料制作,总配电柜、分配电箱箱 体钢板厚度不小于1.5mm,开关箱箱体钢板厚度不小于1.2mm所有箱体内 均贴电路系统图,箱体均要上锁,箱体右下角表明电箱名称、责任人、、 编号,左边居中位置粘贴闪电标志固定式分配电箱必须搭设防护棚,位于 塔吊覆盖范围内的选用做法1,塔吊覆盖范围外的选用做法2ま用变及第供セ片つーS续卷保护糸优市惠囹三利四後供电弑島林グ-S煤格保护糸电保护舸戋アセ糸惠囹20 .楼层用电布设主线走向不能固定在外架上楼层内的电缆,电线必须采用瓷瓶架空: 楼梯通道内的照明用电可以选用预埋PVC套管走线或直接利用水电安装已 完管线接线21 .低压照明安全要求隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具离地面高度低 于2.5米等场所的照明,电源电压不应大于36V;潮湿和易触及带电体场所 的照明,电源电压不应大于24V;特别潮湿场所、导电良好的地面、锅炉或 金属容器内的照明,电源电压不应大于12V。
22 .塔吊（起重机械设备）22. 1.塔吊附墙操作平台塔吊附墙位置需要搭设操作平台,设置1200mm高防护栏杆,刷红白相 间警示油漆22.2. 塔吊底层防护1 .塔吊底层需要设置!600mm高防护栏杆,刷红白相间警示油漆,居中 位置设置钢筋防护门,门框及骨架用25X50mm方钢焊接制作,骨架内钢筋 直径为①14一①16,竖向钢筋间距不大于150mm,刷中建蓝油漆,上锁门 上悬挂“禁止攀登”安全警示标志;2 .塔吊楼层洞口按照“水平洞口防护”防护要求搭设防护栏杆22.3. 塔吊安装验收牌、配重、吊钩塔吊、施工电梯、井架安装前,应将当地建设行政主管部门要求报装告 知,安装完毕后,应经有资质的检验检测机构监督检验合格、经检验检测机 构合格后,使用都拿应当组织出租方、安装、监理单位进行共同验收,验收 合格,悬挂安装验收牌;检验合格后,向当地建设行政主管部门办理使用登 记；埠用的收牌23.施工机具23. 1.圆盘锯防护罩离台面15cm高,采用8mm厚钢板,刷红白相间警示油漆间距 20cm,分料器采用10cm宽锯片23.2. 钢筋机具弯曲机、切断机要有基础座,钢筋机具传动部分要有可靠的防护罩,并 刷红白相间警示油漆间距20cm。
料斗保险钩齐全,要有排水沟23. 3.砂浆机传动部分要有可靠的防护罩,并刷红白相间警示油漆间距20cm,要有排 水沟23. 4.钢筋冷拉作业区防护钢筋冷拉作业区要搭设三道防护栏杆,1200mm高,最底一道离地面 200mm,刷红白相间警示油漆间距40cm,满挂密目安全网23.5. 电焊机电焊机一次线长度不超过5米,二次线长度不超过30米,外壳要有可靠 的接零保护电焊机要求制作专用小车,フ骨架采用し40角钢焊接制作,骨 架内钢筋直径为中14一①16,竖向钢筋间距不大于150mm,居中位置设置钢 筋门,上锁,四角焊接16钢筋吊环,屋盖采用镀锌铁皮瓦,均刷红白相间警 示油漆间距40cm 〇23. 6.氧气、乙快瓶氧气、乙快瓶必须分开存放间距10米,使用间距5米,与明火间距10 米,制作专用吊笼,做法同“电焊机”23. 7.搅拌机使用时要搭设石专砌操作平台,传动部分要有可靠的防护罩,并刷红白相 间警示油漆20cm.料斗保险钩齐全,要有排水沟第三节施工现场文明施工措施1 .围墙2 . 1.砖砌式围墙(1)施工现场实行封闭式施工,现场四周除留必要的人员、车辆进出口 通道外,工程开エ前应设置好连续封闭的围墙、围板或围栏,其高度从内外 地面高处计最高处计,高度ユ2m；(2)围墙采用MU10灰砂砖M5水泥砂浆180砌体墙,并每隔6m加设 一道370X370砖柱。
砌筑围墙是必须砌筑基础底脚,基础底脚埋设深度» 500mm；(3)围墙内外抹20mm厚1:3水泥砂浆,刷白色涂料,其中围墙上端0.2 米高,下端0.3米高刷蓝色涂料,围墙视觉形象按中建总公司CI标准: 1.2.装配式围墙围板面板统ー采用0.5mm厚镀锌铁皮瓦,高度ユ2米,骨架用40X40 X2角钢焊接而成,角钢立柱埋深»500mm,角钢立柱间距く3米,围蔽脚 内外统ー采用石专砌20cm高的180墙,防止淤泥杂物泻出围板外围墙视觉 形象按中建总公司CI标准3 .大门3.1. 无门楼大门(1)门柱采用MU10灰砂砖M5水泥砂浆砌筑,截面尺寸0.8X0.8米, 高度为2.2米,其中0.2米为柱帽高度,柱帽为梯形,顶面积为0.6X0.6米 围墙内外抹20mm厚1:3水泥砂浆刷蓝色涂料;(2)砌筑门柱时必须砌筑基础底脚,基础底脚埋地深度度»500mm；(3)大门为金属钢管焊制而成,大门门体视觉形象按中建总公司CI标 准2 . 2.门楼式大门(1)门柱采用L40角钢焊接而成,外包薄铁皮,基础1.2X1.2m宽,埋深1m,采用C20佐强度等级；(2)大门同无门楼大门；3 .门卫室(1)工地大门处应设门卫室,门卫室可采用MU10灰砂砖M5水泥砂浆 砌筑180砌体墙体或成品活动岗亭,但面积不得小于4平方米；(2)砌体内外墙抹20mm厚1:3水泥砂浆,外侧刷白色涂料,墙顶、墙 角,门框、窗框外均刷蓝色涂料；(3)值班人员必须穿统ー的制服,建立值班制度,实行人员出入登记和 门卫人员交接班制度；(4)常备ー定数量红色安全帽以便发放给需进入施工现场的外来办事、 检查、参观等人员；(5)加强对出入现场人员的管理,规定进入施工现场的作业人员都应佩 戴好工作卡以示证明,工作卡应佩戴整齐。
4 .道路及停车场(1)施工现场道路、加工区和生活区地面应进行硬化道路采用C20 税200mm厚,场地硬化采用C15碎!00mm厚;(2)工地主入口及施工通道旁应设置绿化带；(3)工地应设置停车场,停车场回转半径R不小于6000,地面采用100mm厚C15位素混凝土浇筑;(4)停车场内形成1%有组织排水到道路,流向排水沟;(5)停车场四周采取四季青、映山红、草皮等绿化项目周围环境5,吸烟亭、茶水亭(1)施工现场应设置简易吸烟亭、茶水亭；(2)采用648钢管搭设,屋盖采用型钢骨架,〇.5mm厚蓝色镀锌铁皮 瓦屋盖6,排水设施(1)施工现场应有良好的排水系统,保持排水通畅,地面无积水；(2)严禁将生活用油、废机油、费油等有毒有害的废物直接倒入排水沟 中;(3)施工现场用无盖板明沟,生活区用成品塑料盖板明沟；(4)沉淀池内的沉淀物超过容量的1/3时应及时进行清掏,并对沉淀池 内的污水状况进行检测,做好回收利用和排放的依据;(5)施工现场合理布置沉淀池,严禁污水未经处理直接排入城市管网和 河流7 .洗车槽(1)施工现场大门处必须设置洗车槽；(2)洗车槽做法可以在做法1、2中任选1种8 .食堂(1)食堂所有墙体采用MU10灰砂砖,M5水泥砂浆砌筑,外墙180mm 厚,内墙120mm厚,高3m；基础采用条形石专基础,参照围墙基础大放角做 法;(2)食堂内外墙体均抹20mm厚1:3水泥砂浆,内外墙刷白色涂料,操作间内墙900mm高墙体贴白色瓷石专;(3)食堂地面面层采用80mm厚C15素碎,食堂室内地面均高出室外 地面150mm；(4)食堂屋架采用型钢骨架,蓝色镀锌铁皮瓦屋盖;(5)食堂内醒目处必须张挂食堂管理制度、食堂卫生许可证、炊事员健 康证;(6)食堂内生食和熟食必须分开放置:(7)食堂内必须设置隔油池,生活用油、废机油、费油等有毒有害的废 物必须经过隔油池才能排入管网。
800人以下就餐时,按每0.9立方米/200 人设置,且不小于1.2m3,超过800人,应酌情增加,并不小于3.6m3；(8)隔油池应设在室外,池内油脂应定期清除；(9)在食堂等排水沟至隔油池之间设钢丝网隔挡,隔挡剩饭等杂物；(10)隔油池墙体采用MU10灰砂石专,M5水泥砂浆砌筑,20mm厚1:3 水泥砂浆抹面9 .卫生间(1)卫生间大小可根据实际情况确定；(2)所有墙体采用MU10灰砂砖,M5水泥砂浆砌筑,外墙180厚,内 墙120mm厚,高3m基础采用条形石专基础,参照围墙基础大放角做法；(3)内外墙体均抹20mm厚1:3水泥砂浆,内墙离地1.5米高度内贴白 色瓷片,1.5米以上部分刷白色涂料,外墙刷白色涂料；A型卫生间便槽内底 部和旁侧贴白色瓷片,蹲台隔墙采用20mm厚1:3水泥砂浆抹面地面采用 50mm厚1:3水泥石粉拌合物面层B型卫生间地面贴防滑地砖所有卫生间 室内地面均高出室外地面150mm；(4)屋架采用型钢骨架,〇.5mm厚蓝色镀锌铁皮瓦屋盖；(5)卫生间应设专人管理,及时冲刷清理,喷洒药物消毒,防止蚊蝇,卫生制度上墙;(6)如果卫生间因为条件限制,必须保证离食堂30m；(7)卫生间必须设置化粪池,墙体采用MU10灰砂砖,M5水泥砂浆砌 筑，20mm厚1:3水泥砂浆抹面。
10 .钢筋堆放(1)钢筋应架空堆放,避免与土壤接触,采用砂梁,碎梁采用C30磅, 宽30cm,高25cm钢筋两侧采用6m高16#槽钢或工字钢围挡,围挡间距 1.2m,槽钢埋入碎梁内不少于200mm钢筋堆放高度不得超过两侧槽钢高度;(2)现场钢材和钢筋半成品堆放保管工作规范,标识清晰钢材应按批、 分钢种、品种、直径、外型妥善堆放,每垛钢材应设置材料标识牌,标识牌 上应标明材料的产地、规格、品种、数量、状态,注明合格与不合格、进场 日期等る材堆数 《鼠品堆数11 .现场消防(1)现场应设立消防水池,并配备增压水泵随建筑物设立 50消防 竖管,竖管每层设置消火栓口,并配备水带和水枪;(2)消防水池大小可根据实际情况确定,墙体采用MU10灰砂浆,M5 水泥砂浆砌筑,20mm厚1:3水泥砂浆抹面;(3)施工现场应根据实际情况配置ー定数量消防器材;施工层配备灭火器不少于4个；非施工层一般按每ー楼层在楼梯口设置两支灭火器;（4）施工现场沿主施工道路每隔80米设置1个消防器材集中点,内配备消防斧、消防铲、消防桶、灭火器,底部MU10灰砂砖,M5水泥砂浆砌筑消防砂池,外侧及顶面20mm厚1:3水泥砂浆抹面。
12.办公区安全文明措施1 .办公区入口设置不锈钢伸缩电动大门,颜色符合中建四局VI系统要 求办公区内设置安全文明施工及创优保信誉等内容的宣传标语2 .在进大门内右侧设门卫值班室,制定门卫制度,严格执行外来人员进 场登记制度3 .在进办公区大门内设置不锈钢的宣传栏、内置项目管理机构、管理人 员照片及职务职称以及党建相关内容4 .在办公区进门内左侧设置企业文化旗台,中间挂国旗,左、右两面旗 子挂中国中铁二局企业旗帜,业主企业旗子5 .办公室采用两栋双层标准活动板房,设置项目经理室、支部书记室、 副经理室、总工程师、预合部、安质室、物资室等正常办公室外、另设置职 エ娱乐室（内设乒乓球桌）会议室、职エ（农民工）夜校,要求外形整齐, 结构牢固稳定,门窗开关灵活有防雨防盗功能,屋面不漏雨,电线及电器布 置符合安全要求6 .办公室内墙上必须挂有:安全生产责任制（全部按中国中铁二局建团 公司统一的格式）现场施工平面布置图,项目施工总进度计划表等,办公室 内整齐、卫生、通风、光线明亮7 .工地会议室内设置标准的会议桌椅,墙上挂有:公司质量、职业健康 安全、环境保护方针及目标:安全生产管理网络网,组织管理网络图、文明 施工管理网络图、质量管理网络图、劳动保护管理网络图、防讯领导小组牌、 消防工作领导小组牌、综合治理领导小组牌、卫生防疫领导小组牌。
8 .职エ（农民工）夜校设置电视、投影仪、黑板、音响、学习桌椅等学 习配套设置,项目部制定学习计划,每月定期对员エ及农民工进行安全、质 量、文明施工等内容的学习,提高项目整体施工素质,构建合谐施工项目9 .在办公区内修建绿化水池,栽种常绿植物,美化办公环境10 .办公区内设置男、女分开的水冲式厕所,厕所内墙上及地下铺粘瓷砖11 .办公区设置两个环保型连体双桶果皮箱,在进门右侧边设置两个停车 位置及车辆冲洗区对外出车辆进行冲洗12 .办公区设置一名清洁エ,对办公区内卫生每天随时进行清扫,保持办 公区的清洁卫生13 .保健急救:在安质室配备有常用药品和药箱,准备常用的外伤用药、十滴水、仁丹等用于应急使用工地应配备保健医药箱、急救器材,有经过培训的急救人员,开展卫生防病宣传教耳,有条件的工地可设置 医务宣.13.生活区安全文明措施1 .根据地型在集团公司指定的地点设置独立封闭的员エ生活区在生活 区内进门左侧设置门卫岗亭,制定门卫制度,门卫24小时值班,对来访人员 进行登记,确保生活区内的安全2 .生活区内设置栋活动板房共房间给作业员エ居住,每套房间设 置张上、下铁床,可供人居住3 .生活区内设置员エ食堂ー间,食堂作业间墙面贴砖高度不低于1.8m, 灶台面贴了瓷石专,地面进行了硬化,设置了机械排风措施。
4 .生活区内设置男、女浴室,浴室屋面上设置太阳能热水供应水箱ー个, 确保员エ有正常热水供应洗澡及保持整洁并修建了符合卫生标准水冲式厕 所,设置自动冲水箱,随时进行冲洗,创优厕所内的通风、干净、整洁无臭味5 .作为配套服务措施,项目部设置专人对生活区内卫生进行每天清扫, 垃圾及时进行清运,并制定生活区管理措施,对各个宿舍制定轮流值日表, 确保宿舍内保持卫生、整洁、通风、被褥、床铺整齐,宿舍住宿人员应注意个人卫生,养成良好的卫生习惯,日常用品要放置整齐有序6.对生活区饮用水由职工食堂负责供应卫生的茶水,确保员エ在下班后 有水饮用14 .社会治安综合治理1 .按照公司有关综合治理的要求,认真贯彻和落实“谁主管谁负责”的 原则,ー级抓ー级,ー级保一级,实现内部治安秩序的稳定、和谐,确保贵 阳市•五里冲危旧房、棚户区、城中村改造项目T区工程项目部生产经营和 各项工作任务的顺利完成,制定“社会治安综合治理责任书”,对所有进场エ 班签定责任书,明确劳务分包责任人是该班组的第一责任人,在项目部的统 ー管理下,对各自班组的社会治安治理工作负全面责任（从该班组进场到全 部人员退场）2 .治安综合治理目的是加强对班组人员、家属的法制教育,调解各类矛 盾激化,做好思想政治工作。
确保在施工现场无偷盗、无赌博、无吸毒、无 贩毒等及乙方员エ无卖淫嫖娼行为确保工地内部治安秩序好,无员工打架 斗殴、酗酒闹事等现象发生确保员エ宿舍无火灾事故发生、无安全伤亡事 故发生、无中毒及非自然死亡事故的发生,乙方员エ宿舍无脏、乱、差现象, 无易燃易爆物品、火工用品、剧毒品存放确保无政治事件发生,员エ无上 访游行、集会和其它行为的出现3 .项目部设置治安保卫人员,在下班后对施工区、办公区、生活区进行 巡查,坚决杜绝材料或机具被盗现象的发生;保卫人员,每日值班,并做好 来人登记记录,夜间巡查要认真负责,并及时报告、处理检查发现的问题, 管理人员随时抽查其值班情况;设立奖罚制度,对被盗材料或机具,按被盗 材料价格的2倍处罚值班人员,监守自盗者,情节严重的追究刑事责任；对 敬业爱岗、认真负责,未发生偷盗现象,没有给工地造成材料流失的给予ー 定的奖励15 .计划生育管理1 .实行计划生育是我国有一项基本国策,也是贵阳市•五里冲危旧房、 棚户区、城中村改造项目T区工程项目部的ー项基本义务,是具体文明施工 的ー个方面,根据《贵阳市建设施工安全监督管理工作方案》附四要求、贵 阳市南明区用工单位流动人口计划生育责任书要求及中铁二局集团有限公司 有关计划生育的管理制度,结合本工程项目部的实际情况,制定该项目计划 生育管理制度。
2 .明确项目经理（商海宾）是施工现场计划生育管理工作的第一责任人, 对未经项目所在地计生办审查婚育节育证的育龄流动人口,不予使用对エ 期务エ的育龄妇女造册登记,统ー管理3 .项目对工地上的育龄人口进行统计和查验“婚育证”等相关证明,帮 助外来务工人员将婚育证等证件备齐配合项目所在地计生办对育龄妇女进 行计划生育管理,对在项目务エ的已婚妇女落实相应的避孕节育措施第四节事故的应急救援1 .目的通过环境因素、危险源识别,确定潜在的事故和紧急情况,建立并保持 应急计划和响应管理,以防止和减少事故及可能带来的疾病、伤害和环境影 响2 .职责1 .项目经理（商海宾）负责应急救援（预案）的审批,并上报公司审批2 .施工员负责应急（预案）编制及审批后的实施3 .各职能部门按预案要求配合执行3 .应急救援预案的编制项目经理应组织相关人员,结合工程特点,识别重大环境因素、危险源, 进行风险评价,确定潜在的重大事故和紧急情况,组织项目技术人员编制应急求援预案应急求援预案应具备下列基本要素:1 .根据环境、安全应急的不同的目的,识别潜在的事故和紧急情况;2 .成立应急领导小组,明确指挥、成员间的权限、义务、关健人员名单;3 .与内外部的联系方式（包括消防、医疗急救等）4 .当采用新エ艺、新方法施工,且施工过程可能发生潜在事故时,项目 部应对预案的可行性进行试验或演练,确保预案有效。
5 .项目部应根据批准的应急求援预案,组织人员培训、预案演练,使员 ェ掌握必要的应急知识,并配备必需的应急设备、物资,做到组织全、责任 明、方法清、设施齐4 .应急响应事故或应急事件发生后,项目部应预案要求做好下列工作:1 .成立应急领导小组,成员各就各位;2 .根据预案要求组织相关人员,分工落实,实施救援工作;3 .立即上报事故情况（消防、公安及主管部门）；4 .采取措施防止事故扩大,根据事故性质、类型启动相应的应急措施；5 .保护事故现场、配合事故调查人员进行调查取证；6 .通讯联络、车辆调度、组织伤员救护等事故发生后,项目经理部应配合事故的调查、分析,并制定和实施纠正 措施和预防措施遵义市・中建幸福城项目C区二期工程9-10栋根据对危险源进行辩识 及确认的重大危险源,编制的应急救援预案有:《基坑、边坡坍塌事故应急救 援预案》、《毒气或不明气体中毒事故应急救援预案》、《高处坠落事故应急救 援预案》、《起重机械事故应急救援预案》、《触电事故应急救援预案》、《火灾 事故应急救援预案》、《食物中毒事故应急救援预案》5 .检査和改进6 .安全检查目的1 .通过检查,可以发现施工中的不安全、不文明、不卫生问题,从而采 取对策,消除不安全因素,保障安全文明施工措施有有效实施。
2 .进ー步宣传、贯彻、落实上级部门安全生产方针、政策和各项安全生 产规章制度3 .通过检查加强领导和群众安全意识,纠正违章作业,提高搞好安全生 产的自觉性和责任感4 .通过检查,了解安全生产状态,为分析安全生产形势,研究加强安全 管理提供信息和依据职责1 .项目经理是本要素的主管领导,工程部、安质部为本要素主管部门2 .建立以项目经理为负责人的安全生产检查组织,健全完善安全检查制 度,按照JGJ59-2011《建筑施工安全检查标准》实施安全检查形式1 .定期安全检查:由项目安全总监吴吉飞组织,每周五对工地进行ー次 安全检查每月28号进行一次安全文明施工大检查;2 .专项安全检查:主要是对脚手架、大型机械设备、施工用电等重要设 施和设备在使用前进行检查或在施工中存在普遍安全问题每月进行ー次专项 安全检查3 .上级主管部门检查公司上级部门、或建设行政主管部门,安全生产部 门、安全生产监察局来工地进行检查,检查中发现问题,应做记录,并及时 组织人员进行整改4 .季节性及节假日前后:季节性安全检查是针对气候特点可能给安全施 工带来危害而组织的安全检查节假日前后防止职エ纪律松懈、思想麻痹等进行的检查。
5 .经常性安全检查:施工过程中进行经常性的预防检查,及时发现隐患, 消除隐患,保障施工生产正常进行安全检查的主要内容安全检查主要是查思想、查制度、查机械设备、查安全设施、查安全教 育培训、查操作行为、查劳保用品的使用、查伤亡事故的处理等1 .项目安全目标的实现程度:2 .安全职责的落实情况;3 .遵守适用的法律法规、标准规范和其它要求的情况;4 .施工活动符合施工现场安全生产创优体系文件和规定的情况:5 .具有重大安全风险或重大不利环境影响的活动的关键特性、设施和设 备的状态、人员的意识和行为:6、JGJ59-201I《建筑施工安全检查标准》的达标情况安全检查记录及整改1 .检查记录上安全评价的依据,因此要认真、详细记录2 .对上级部门检查所提出的问题应详细记录并整改3 .对安全检查中发现的不符合规定要求和存在隐患的设施、设备、过程、 行为,定人、定时间、定措施进行整改处理,并跟踪复查4 .对安全检查和整改处置活动进行记录,并通过汇总分析,寻找薄弱环 节,确定需改进的问题及采取纠正措施或预防措施的要求5 .安全检查记录应有资料员分类进行妥善保管6 .对上级政府行业主管部门提出的事故隐患通知,应及时报告公司安质 部,公司领导制定措施、实施整改,自查合格报公司安质部复查后,再报上级政府行业主管部门。
7 .安全费用有效使用情况7.纠正措施和预防措施目的为及时查明和消除存在或潜在的不合格原因,并对其原因进行分析,根 据不合格影响的严重程度采取纠正和预防措施,防止不合格的发生和再发生职责1 .项目总工程师（朱莹）是纠正措施和预防措施的主管领导,安全员、 技术员、施工员是纠正措施和预防措施的主管人员2 .各施工员负责各自管理范围的不合格的纠正和预防措施的实施3 .安全员对措施落实情况进行验证纠正措施纠正措施的信息输入1 .项目内部检查时发现的不符合安全文明施工的不合格项;2 .实际发生的不合格（项、事件、事故）3 .上级公司及政府部门提出的安全、环境问题;4 .业主、监理、社区居民等对施工现场所及外部周围区域环境、安全投 诉;5 .管理评审时输出的不合格:纠正措施的评价和确定根据不合格信息,各责任部门应及时对不合格信息进行评审和判断,对 无需采取纠正措施的不合格事实责令有关部门或岗位予以纠正,对应采取纠 正措施的不合格项,应进行原因分析、判断,确定其原因和性质,由归ロ管 理部门开列纠正措施单,明确纠正措施、实施部门、实施责任人、实施日期 和验证等纠正措施的实施1 .当政府的环保部、安监站得出的对环境、安全不符合事实,由项目エ 程师朱莹负责制定纠正措施组织实施,由公司进行验证后,进行回复。
2 .业主、监理、社区居民等到对施工场所及外部周围区域环境、安全投 诉,由施。
