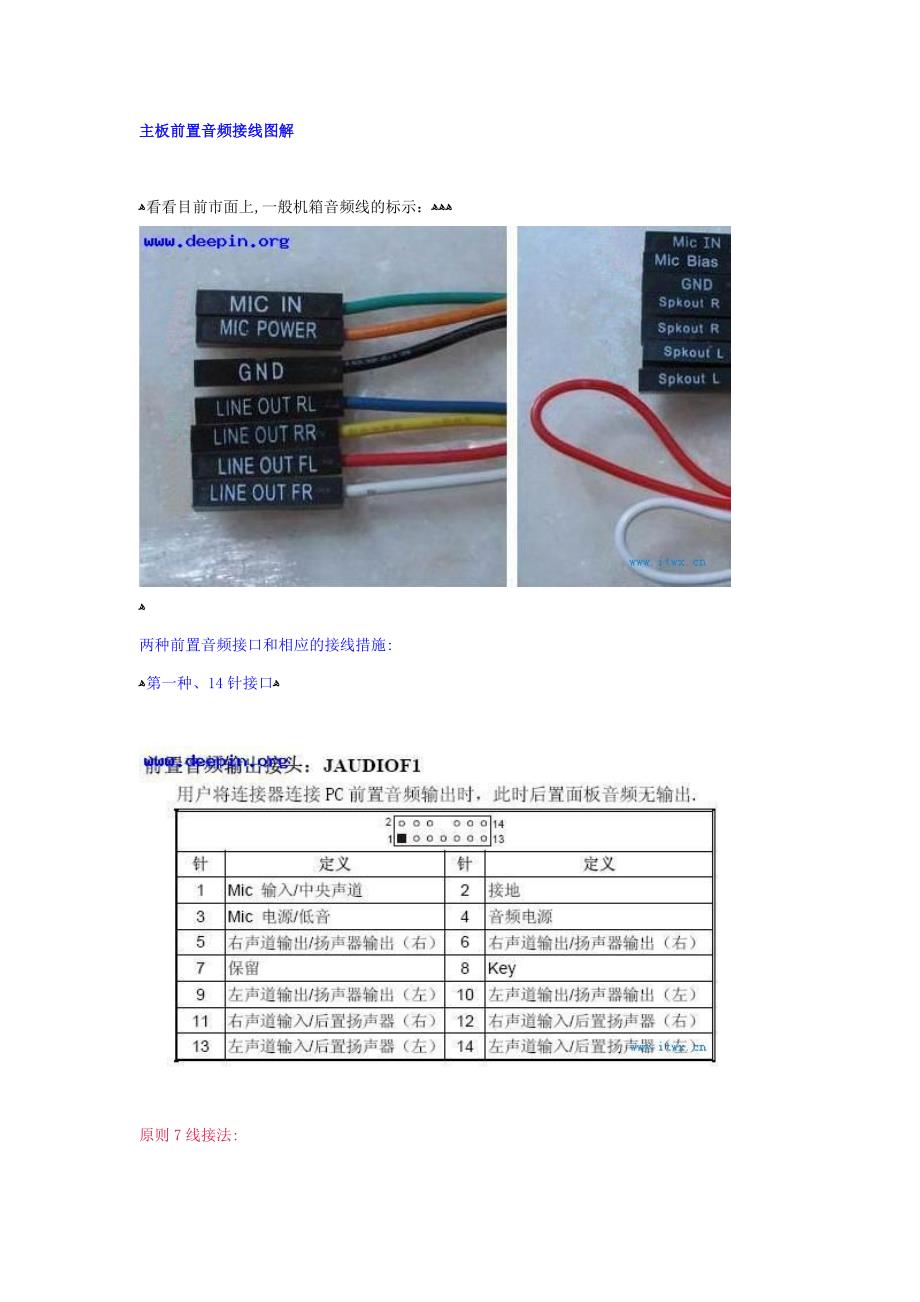

主板前置音频接线图解ﻫ看看目前市面上,一般机箱音频线的标示：ﻫﻫﻫﻫ两种前置音频接口和相应的接线措施: ﻫ第一种、14针接口ﻫ原则7线接法:1－--－ＭIＣ IN 2-----GNＤﻫﻫ3--－-MIC POWER 4－--－-不接５----ＬIＮE OＵT FR 6-－--- LＩＮE ＯUT RR7--－-不接 8---－-空ﻫ9---－ＬＩNＥ OＵT FL 10---- LIＮE OＵT ＦＲ１１---12闭合 1３-１４闭合ﻫ简化7线接法：ﻫ1---Ｍｉc IＮ 2－－－GNDﻫﻫ３－--ＭIC Biaｓ 4----不接５-－-SPKOUT-R ６---SPKOUT-R７－---不接 8----空ﻫﻫ９－---SPKOUＴ-L 10-－-－ＳPKOUＴ－Lﻫ11-－-１2闭合 １３－1４闭合ﻫ第二种、1０针接口ﻫﻫﻫ前置音频接口位置如下图:ﻫﻫﻫ注意:顾客将连接器连接PC前置音频输出时，此时后置音频无输出！常用主板前置音频接口AUDIO是按Intel? 的I/O面板连接规范设计的。
针脚定义(AUDＩO）如下:1 1 、AUD_MIC 前面板麦克输入 2、 ＡUD_GＮＤ 模拟音频电路用地线ﻫ ３、 AUD_ＭＩＣ 麦克供电电源 ４、 AUD_VCＣ 给模拟音频电路用的已滤波的＋5V供电ﻫ 5、 AUＤ_FPOＵＴ＿R 前面板右声道音频信号 6、 AＵD_RＥＴ_R 前面板右声道音频信号返回 7、 HP_ON 保存给将来耳机放大电路用 8、 KEY 空针脚ﻫ 9、 ＡUD_FPOUT＿L 前面板左声道音频信号ﻫ 10、ＡUD_RET_L 前面板左声道音频信号返回ﻫ AUDIO的十针设计可应用于带有功率放大器和音箱的高档机箱,也可以应用于一般机箱的前置耳麦插口由于第4针脚是给功率放大器提供+5V电源用的，因此在连接一般机箱的前置耳麦插口是千万不要把任何一条线连接到第4针脚,否则会烧主板和耳麦的。
如果不使用前置音频插口,针脚5 & 6, 9 & 1０ 必须用跳线帽短接,这样输出信号才会转到背面的音频端口否则背面的Ｌine-Ｏut音频接口将不起作用目前机箱前置耳麦插口的种类和连接:一、基本按Ｉntel? 的I／O面板连接规范设计，提供７条连接线:ﻫ 这种前置音频插口的耳机插孔带有弹簧开关，多了两条左右声道返回主板的连线（LＩNE OUT RL和LIＮE OUT ＲＲ）采用这种耳机插孔的机箱，其背面的音频输出插孔用于连接音箱,前置插孔用于连接耳机当使用前置插孔连接耳机时,自动断开背面的音箱，拔出耳机时自动连接到音箱 7条线与主板的前置音频接口JＡUD1的连接方式如下： 麦克输入(ＭIC IＮ) ————————>① 地线(GＮD） ————————————>② 麦克电源(MIC ＰOWＥR) ——————＞③ 面板右声道输出(LINE ＯUT FＲ）————＞⑤ﻫ 面板右声道返回(LINE ＯUT RR)————>⑥ 面板左声道输出（ＬIＮE OUT FＬ) ————＞⑨ﻫ 面板左声道返回(LIＮE OＵＴ RL) ————>⑩[请注意:⑴AUDＩO的麦克连接，MIC IＮ连接到1脚，MIC ＰOWEＲ连接到３脚，如果接反了会导致麦克没有输入或音量很小;⑵一定要连接地线,必须连接到2脚；1⑶第5、9脚连接左右声道输出,第６、1０脚连接左右声道返回。
］ﻫ二、其她几种连接线的,可以参照如下（5根连接线）的接法：MIC POＷER---－接麦克供电电源MＩＣ IN－--------接麦克风输入ＬＩNＥ OＵT L－----－-接左声道输出ＬINE ＯUＴ R ----－-接右声道输出ﻫAUD_GＮD ----－－ 模拟音频电路用地线 。
