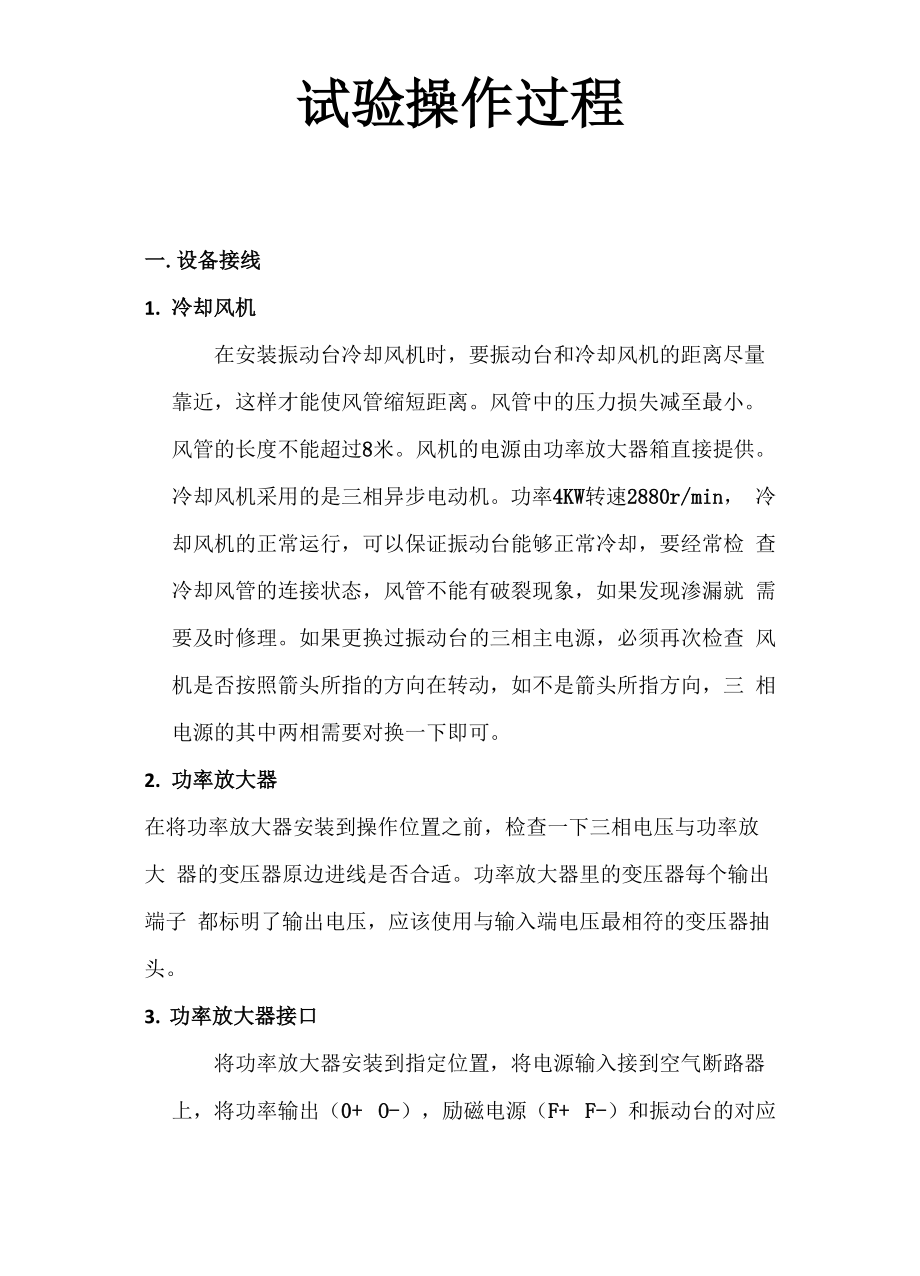

试验操作过程一.设备接线1. 冷却风机在安装振动台冷却风机时，要振动台和冷却风机的距离尽量 靠近，这样才能使风管缩短距离风管中的压力损失减至最小 风管的长度不能超过8米风机的电源由功率放大器箱直接提供 冷却风机采用的是三相异步电动机功率4KW转速2880r/min， 冷却风机的正常运行，可以保证振动台能够正常冷却，要经常检 查冷却风管的连接状态，风管不能有破裂现象，如果发现渗漏就 需要及时修理如果更换过振动台的三相主电源，必须再次检查 风机是否按照箭头所指的方向在转动，如不是箭头所指方向，三 相电源的其中两相需要对换一下即可2. 功率放大器在将功率放大器安装到操作位置之前，检查一下三相电压与功率放大 器的变压器原边进线是否合适功率放大器里的变压器每个输出端子 都标明了输出电压，应该使用与输入端电压最相符的变压器抽头3. 功率放大器接口将功率放大器安装到指定位置，将电源输入接到空气断路器 上，将功率输出（0+ O-），励磁电源（F+ F-）和振动台的对应 接线端子连接固定确保没有金属线挂在功率放大器的带电部位 以防止它们造成功率元件的短路检查电缆线，确保电缆线没有 损坏并检查所有接头连接都是牢固的，接地线是否正确。
4. 拆除固定装置旋松耳轴上下端的固定螺栓，不用去除，只需要留有足够距 离，当隔振气囊充气后螺栓不被卡死以及振动台工作时耳轴隔振 部分无撞击声在隔振气囊中打入0.5Mpa左右的气压5. 传感器的安装（1） 安装传感器之前，确保系统断电2） 传感器必须安装牢固，并正确连接传感器电缆线3） 传感器安装应保证安装面平整，垂直或者水平振动时安装面 必须垂直于振动方向4） 传感器接头禁止有水侵入，否则必须用防水密封膏密封5） 传感器用胶水（建议用502瞬间粘合剂）或螺钉和台面联接通常振动控制仪的输出与功率放大器连接以及台面上的传感器 与振动控制仪的连接会形成一个回路，就形成了噪声可以把传感器 与振动台台面绝缘以降低回路噪声6. 振动控制仪1 2 3 4VT-9008/9016VT-9008序号名称用途1ABORT按钮按下该按钮会使正在运行试验快速中断-在异常情况下可以保护系统2Power指示灯电源状莅电源接通后，显示为绿色3Control指示虹控制状态，试验运行时，一直闪赚4ACQ指示灯莱样状态，试验运行时，一直闪赚序号名称用途5电源开关往“一”方向按.开启电源：反之，往“Q”方向惊 关闭电源.6三芯电■插座直接用电源缉连接电源，电源要求为如T64F 47-63HZ之间一7接地柱此接地柱必德正礁毗连接到安全地，电压输入通道WNC接口）用来连接传感器信号输入，只允许输入电反信号，0电荷输入通道（BNC接口）用来连接传感器信号输只允许输入电荷信号；10DRIVED 出连接到撮动台功率放大器.为振动台功率放大绪提供一个模期信号。
当健自闭环试验时.您可以杷任何一个电反输入通道连接到该端口‘11COLA输出提供始正弦试验和果TD试唬的散外输出通道，成通道为可选功能：在 试验时.可以输出一个振幅恒室的正弦扫质悟号或幅值与Drive输出 拽率成比例的直流悟号.该信号可用于滋励苴他设备，例如独闪觑测虬 玫据采集仗，12Abort中断括座可以外接一根开关线.方便试验人员在一定距离之外快速地中断试验.13USB 桎口USB B型拜楼口. tliiUSBil讯线诧橙到计算用Jh14产品锦牌显示振劫控制器的硬件序列号■:15数字I/O椎口3『针的晰人F输出口.用于戮字输入/端面.7.振动控制器接线检查振动控制器的电源开关位置（POWER）,确保开关处于断开状态，即按钮是往“3方向按 下的，用USB通讯线连模电脑与振动控制器：将USB A型公接口 （扁长型接口）连接到计算机USB接口, 将USB B型公接口（方型接口）连接到振动控制器的USB B型母接口上，用电源线将振动控制器连接到电源a开启电脑，可以使用笔记本电脑或台式计算机°笔记本电脑/台式计算机将传感器低噪声电缆连接到VOLAGE INPUT （输入通道）1~8需要的接口上。
再将 BNC电缆从振动控制仪的Drive （输出通道）接到功率放大器的接口上将振动控制器DRIVE输出通道连接到功率放大器的信号输入INPUT接口振动试验设畚二.试验操作1.功率放大器的操作确认功率放大器接线是否正确后，就可以开启功率放大器电源接通功率放大器上Power指示灯亮起待完全开启后，按下START按钮 冷却风机将开启Cooling指示灯亮起，待Ready指示灯亮起后将旋钮Gain 增益开启2 .振动控制软件操作■在Windows桌面上，找到振动控制软件的快捷图标双击图标即可打开振动控制软件：输 入正确的用户名和登陆密码’点击〃确定”按钮，进入试验类型选择界面*— XTO a4；ia i：（i
IftA?1晾拳型TJSDS侍瞬奏£3衣度婀黄咿6tpfiL1.000顷时］关1fv明］■g正0 U0D美加速度10Q,Wf做正a mo关100aV/ (<>正0 0D 01碱埋106正5 尚g HQ 0 OQO H差菱 工 加速度 LOO M如正 二6 船加 £□ Q. ODD Jilt分 二 1ft . 100 nT/ 0 正 0在工具栏上点击形，进行控制参数设置通常情况下可以采用默认设置.click文件(D 视图① 设置⑶ 命令© 显示Q)/光标 存储 报告(E)控制参数自由度每次循环坡性平均数：F v循环加权平均数： [8 5 自由度：po频响函数来源： C预试验 C磁盘导入起动电压：|0 005 改心 最大驱动电压：p V响应量级：[io \i—V]9显示予员试验结果压缩率；|60 dB/Sr能从中断处恢鱼运行r浮动显示目标谱 开始浮动星级：叵 厂 二确定 取消在工具栏上点击进行限制参数设置根据振动试验设备的参数进行设置极限驱动电压 和驱动电压设置为功率放大器的最大输入信号，也可以适当设小些，| click |文件(E)视图站设置但)命令(£)显示(2)光撬存储报告(B)H与德▼日。
佐例同国命©确定限制参数讯验限制参数振动台描述：推力：1撮劫台|5880 Q0加速度：速度：位移：频率范围|37.S (g)|2 以)|-25.5 Gnm) — (25.5 Gnm)|5 Otz) — |5000 Ok)功放量大输入电压：|3 0)运动部件等效质星|6 Ckg)台面及丧具质垦试件质量.其他债星：|1O (kg)|o g)|o (kg)总员载：|16 (kg)导入..・I存储进行目标谱编辑,[click]文件(£)视图M设置(S)命令©显示(D)光标毋诸报告(B)在工具栏上点击瓯，根据试验要求进行计划表设置-采用渐进启动试验.从50%-80%- 100%,进行100幻满量级试验2个小时，最后产生试验报告再次确认试验连线和参数设置后，开始试验：点击和口 眼如@048 [12日（Q二 +I I肥"二岐甘地机盐萱“由吨11]X1*E 哩宦财如⑤ 显X皿 W寿K Hs■匠寓口也岫凶.9 M结束i勉佥:依照计划表设置■完成计划表后自动停止，或者用户可以点击心叶pD:01迥8 m™m #3:0149 耻■■同 5i 5& rr关闭退出软件，将功率放大器上的增益旋钮旋至零位（RESET）：根据振动台试验设备的关机顺序，正确关机：关闭功率放大器电源，待冷风机自动停止后 （COOLING状态变暗时）.再关闭振功试验设音的忌开关。
关闭振动控制器电源，POWER按钮往“0”方向■:拆除试验设备所有的接线，拆除传感器和试件，。
