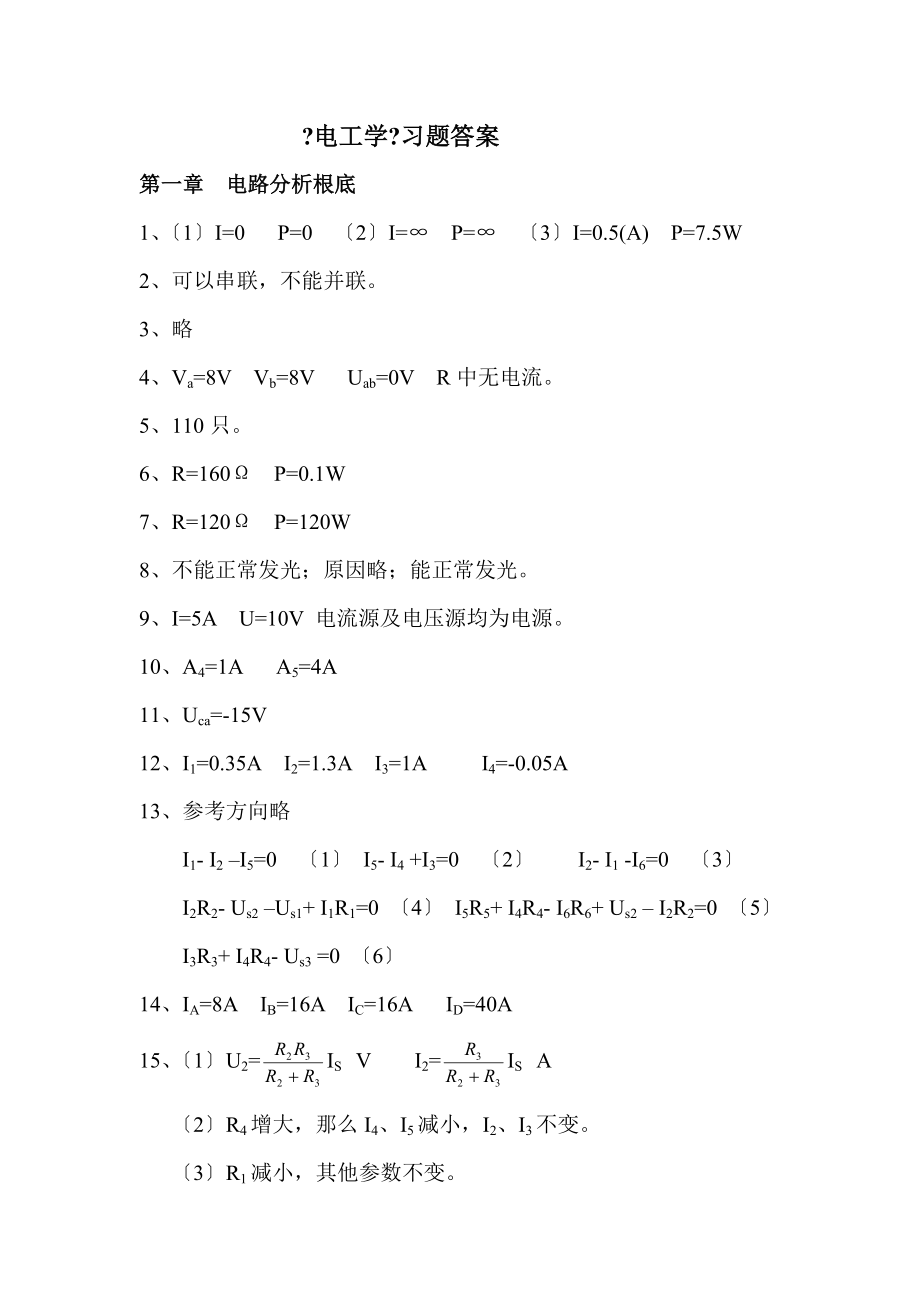

?电工学?习题答案第一章 电路分析根底1、〔1〕I=0 P=0 〔2〕I=∞ P=∞ 〔3〕I=0.5(A) P=7.5W2、可以串联，不能并联3、略4、Va=8V Vb=8V Uab=0V R中无电流5、110只6、R=160Ω P=0.1W7、R=120Ω P=120W8、不能正常发光；原因略；能正常发光9、I=5A U=10V 电流源及电压源均为电源10、A4=1A A5=4A11、Uca=-15V12、I1=0.35A I2=1.3A I3=1A I4=-0.05A13、参考方向略I1- I2 –I5=0 〔1〕 I5- I4 +I3=0 〔2〕 I2- I1 -I6=0 〔3〕I2R2- Us2 –Us1+ I1R1=0 〔4〕 I5R5+ I4R4- I6R6+ Us2 – I2R2=0 〔5〕I3R3+ I4R4- Us3 =0 〔6〕14、IA=8A IB=16A IC=16A ID=40A15、〔1〕U2=IS V I2=IS A 〔2〕R4增大，那么I4、I5减小，I2、I3不变。
〔3〕R1减小，其他参数不变16、I1=1A I2=2A I3=2A I4=1A I5=1A17、开关Q翻开时：Rab=12Ω Rcd=4Ω开关Q闭合时：Rab=9.75Ω Rcd=3.75Ω18、U=7.5V R=5Ω19、〔1〕U=8V R0=5Ω 〔2〕IR=0.5 mA20、R=12Ω P= W21、不一定相等22、10 V23、略24、0.21A25、U5=2.37V26、I=1.56A27、R=4Ω P= W28、29、略30、I=2A31、表读数为6A32、U=30V IS=30A33、略34、〔1〕Uab=10V I3=-0.3A 〔2〕Ucd=3V 〔3〕Us3=8V35、U2/ U1≈0.1 U3/ U1≈0.01 U4/ U1≈0.00136、〔1〕uc〔0+〕=12V ic〔0+〕=-2 mA i2〔0+〕=2 mA 〔2〕τ=0.004 S(3) 零输入响应：uc=12e-t/0.004 零状态响应：uc=8〔1-e-t/0.004〕 全响应：uc=8+4e-t/0.004〕37、〔1〕 Uab〔0+〕=500V 〔2〕i〔t〕= e-70t第二章 正弦交流电路1、Im=14.14A I=10A =314〔rad〕 f=50Hz T=0.02 S φ=60°其他略2、〔1〕-90° 〔2〕i=10sin〔ωt〕3、=220∠0° =7.07∠90°4、 i1=10sin〔314t-25°〕 =10∠-25° i2=5sin〔314t+90°〕 =5∠90° u=220sin〔314t〕 =220∠0°5、略6、i=2sin〔ωt〕 P=20W7、R=5Ω L=68 mH8、a：A0=14.14 A b：V0=80 V c：A0=2 A d：V0=14.14V9、I=0.096A； 假设接直流电源，I=10A，线圈烧毁。
10、R=40Ω L=0.3/π〔H〕11、UR=88V UL=132V UC=66V U=110V12、XL=5Ω13、XL=10Ω14、f=860〔kHz〕，相量图略15、〔1〕Z=20∠-30°〔2〕P=1732〔W〕；Q=1500〔VAR〕； S=2000〔VA〕；λ=0.86616、 R=40Ω；XL=30Ω；Xc=60Ω 17、网络为感性负载；等效电阻R=10Ω，等效电抗X=19.6Ω；Q=1960VAR；S=2200〔VA〕；λ=0.45518、 1〕电感；2〕电阻；3〕电容19、解：电烙铁为纯电阻，由P=UI I1=P/U=100/220=0.45〔A〕十把电烙铁总电流为I=10×I1=4.5〔A〕由R1=U/I R1=220/0.45=489〔Ω〕十把电烙铁总电阻为：R=R1/10=48.9〔Ω〕电机为电阻与电感串联，由P=UIcosφ I1=P/UcosφI1=400/220×0.7=2.6〔A〕其中有功电流分量为IR=I1cosφ=2.6×0.7=1.82〔A〕 无功电流分量为IL=I1sinφ=2.6×〔1-0.72〕1/2=1.86〔A〕线路总电流为I==8.94〔A〕线路总有功功率P=10×100+2×400=1800〔W〕线路总无功功率Q=UIL=220×1.86×2=818.4〔VAR〕线路视在功率S===1977〔VA〕或：S=UI=220×8.94=1967〔VA〕线路总功率因数cosφ=P/S=1800/1977=0.9120、C=923〔uf〕21、λ=0.6；I=14.67〔A〕；P=1936〔W〕；Q=2582〔VAR〕； S=3227〔VA〕C=108〔uf〕；可接入灯数：48只22、I=14.14〔A〕；λ=0.70723、XL=15Ω；Xc=15Ω24、I=14.14〔A〕；R=14.14Ω；XL=7.07Ω；Xc=14.14Ω25、等效电阻R=11Ω，等效电抗X=19.05Ω；P=1100〔W〕；Q=1905〔VAR〕； S=2200〔VA〕26、在图示参考方向下；PA1＞0，发出功率；PA2＜0，发出功率； PA3＜0，消耗功率27、UAB=220〔V〕；UAC=220〔V〕；UBC=380〔V〕28、略29、IP=44〔A〕；I1= IP=44〔A〕；P=23.2〔KW〕；Q=17.38〔KVAR〕； S=29〔KVA〕30、IP=76〔A〕；I1=131.6〔A〕；P=69.3〔KW〕；Q=51.97〔KVAR〕； S=86.6〔KVA〕第三章 根本电子器件1、电子；空穴；电子型半导体；空穴型半导体2、少数载流子；多数载流子；减小〔变窄〕；增大〔变宽〕3、反向偏置；漂移电流4、反向；减小；增大5、B管性能好6、PNP和NPN；发射区、基区和集电区；两个不同区之间形成PN结7、发射结正向偏置、集电结反向偏置；发射结反向偏置；集电结正向偏置第四章 模拟放大电路1、〔a〕 NO；〔b〕OK；〔c〕 NO；〔d〕 NO；〔e〕 OK；〔f〕 NO；〔g〕 NO；〔h〕 NO；〔i〕 NO；。
