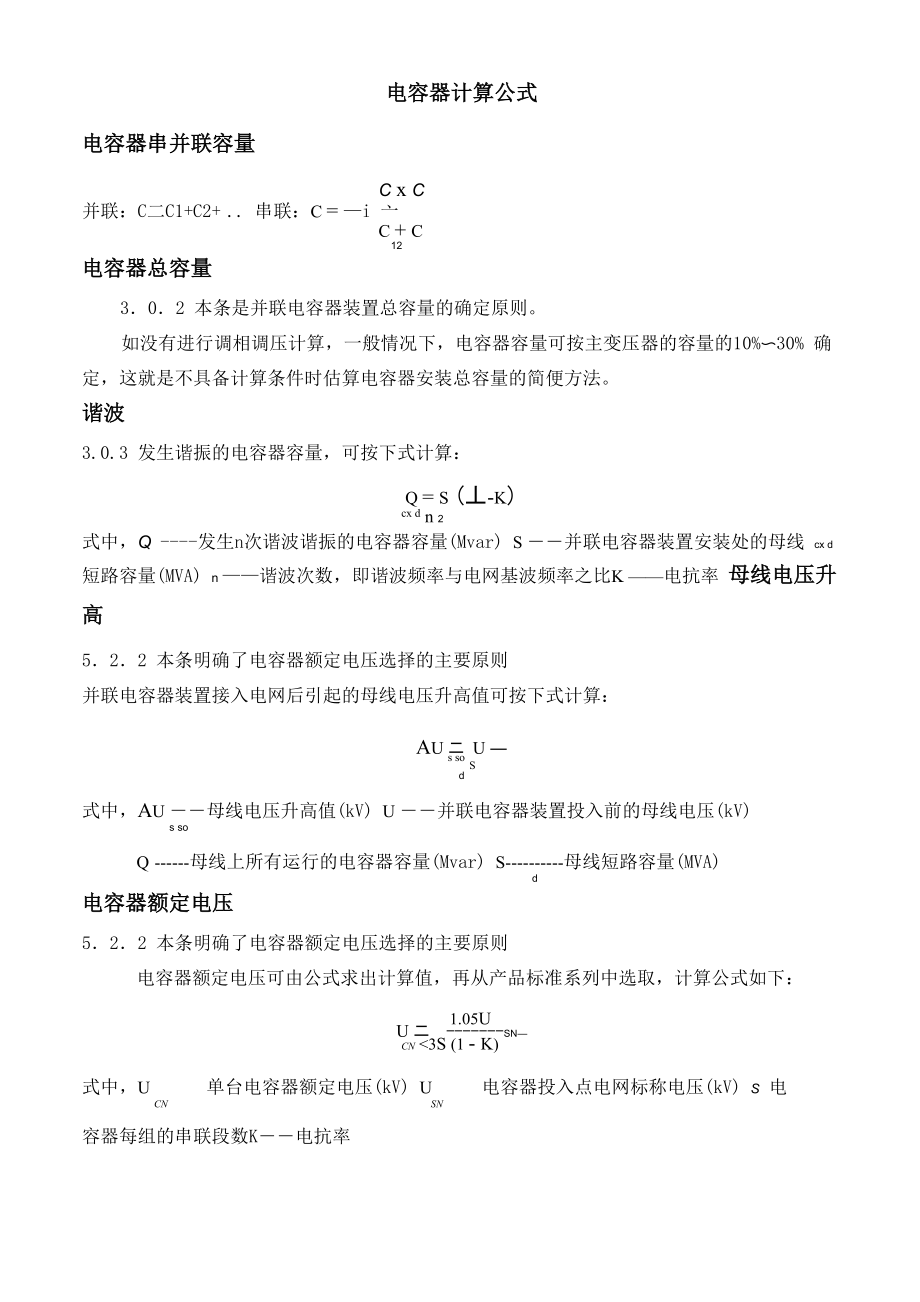

电容器计算公式

电容器计算公式电容器串并联容量C x C并联：C二C1+C2+ 串联：C = —i 亠C + C12电容器总容量3．0．2 本条是并联电容器装置总容量的确定原则如没有进行调相调压计算，一般情况下，电容器容量可按主变压器的容量的10%〜30% 确定，这就是不具备计算条件时估算电容器安装总容量的简便方法谐波3.0.3 发生谐振的电容器容量，可按下式计算：Q = S (丄-K)cx d n 2式中，Q ----发生n次谐波谐振的电容器容量(Mvar) S ――并联电容器装置安装处的母线 cx d短路容量(MVA) n ——谐波次数，即谐波频率与电网基波频率之比K ——电抗率 母线电压升高5．2．2 本条明确了电容器额定电压选择的主要原则并联电容器装置接入电网后引起的母线电压升高值可按下式计算：AU 二 U ―s so Sd式中，AU ――母线电压升高值(kV) U ――并联电容器装置投入前的母线电压(kV)s soQ 母线上所有运行的电容器容量(Mvar) S 母线短路容量(MVA)d电容器额定电压5．2．2 本条明确了电容器额定电压选择的主要原则电容器额定电压可由公式求出计算值，再从产品标准系列中选取，计算公式如下：1.05UU 二 SN—CN <3S (1 - K)式中，U 单台电容器额定电压(kV) U 电容器投入点电网标称电压(kV) S 电CN SN容器每组的串联段数K――电抗率串联电抗器的电抗率5．5．2 (1)当电网背景谐波为5次及以上时，可配置电抗率4．5％一6％。

因为6％的电 抗器有明显的放大三次谐波作用，因此，在抑制5次及以上谐波，同时又要兼顾减小对3次 谐波的放大，电抗率可选用4．5％2)当电网背景谐波为3次及以上时，电抗率配置有两种方案：全部配12％电抗率， 或采用4．5％一6％与12％两种电抗率进行组合采用两种电抗率进行组合的条件是电容器 组数较多，为了节省投资和减小电抗器消耗的容性无功电容器对母线短路容量的助增5．1．2 在电力系统中集中装设大容量的并联电容器组，将会改变装设点的系统网络性质， 电容器组对安装点的短路电流起着助增作用，而且助增作用随着电容器组的容量增大和电容 器性能的改进(如介质损耗减小、有效电阻降低)、开关动作速度加快而增加试验研究报告 建议：在电容器总容量与安装地点的短路容量之比不超过5%或10%(对应于电抗率K=5%〜 6%,不超过5%； K=12%〜13%，不超过10%),助增作用相对较小，可不考虑当 K=12%〜13%时，Qc 10%Sd式中，Q ——电容器容量(kVar) S,——母线短路容量(kVar)cd回路导体的额定电流5．1．3 所以取1．35倍电容器组额定电流作为选择回路设备和导体的条件是安全的 也是合理的。

电容器分组原则3．0．3 变电所装设无功补偿电容器的总容量确定以后，通常将电容器分组安装，分组的主 要原则是根据电压波动、负荷变化、谐波含量等因素来确定。
