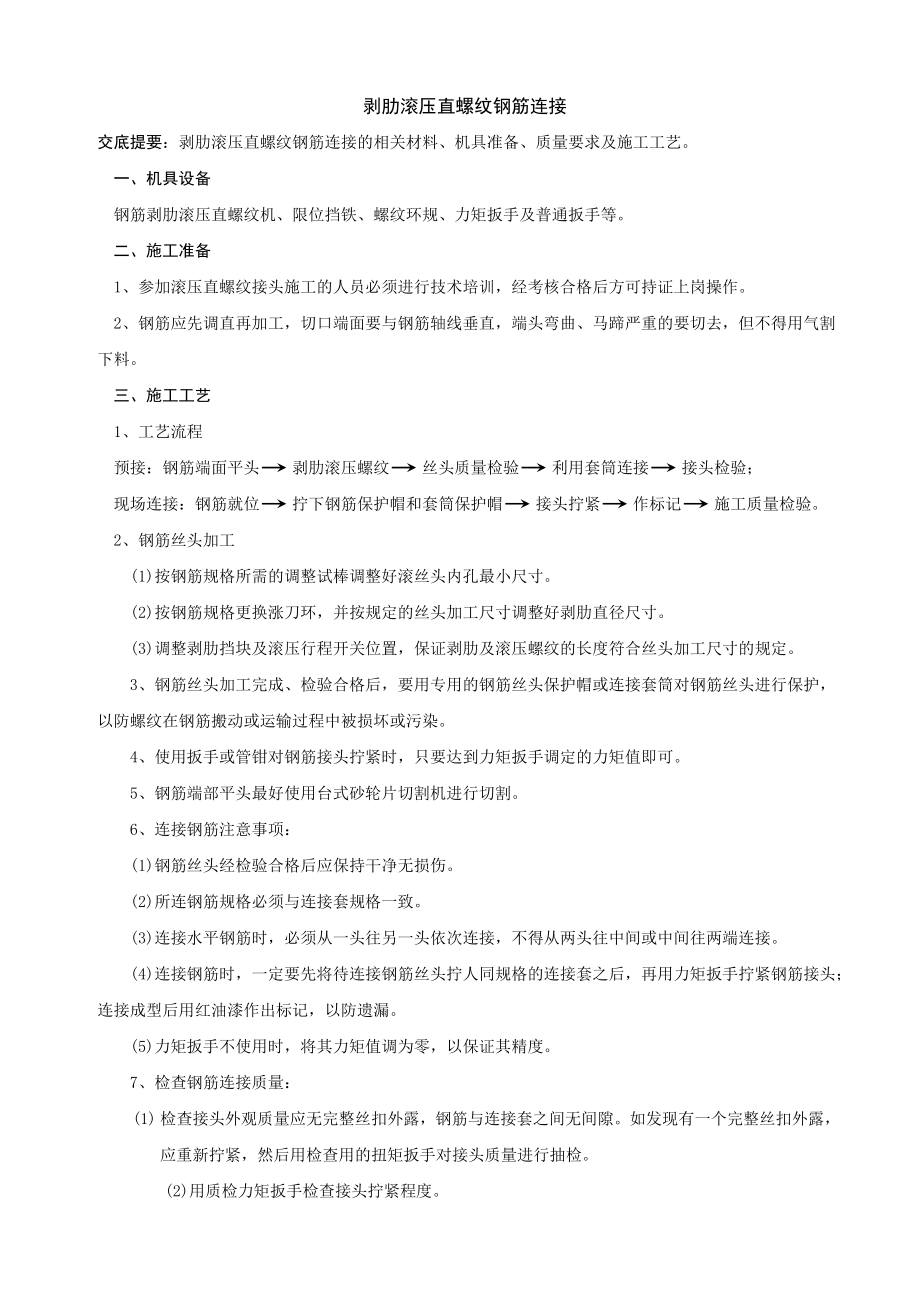

剥肋滚压直螺纹钢筋连接交底提要：剥肋滚压直螺纹钢筋连接的相关材料、机具准备、质量要求及施工工艺 一、机具设备 钢筋剥肋滚压直螺纹机、限位挡铁、螺纹环规、力矩扳手及普通扳手等 二、施工准备 1、参加滚压直螺纹接头施工的人员必须进行技术培训，经考核合格后方可持证上岗操作 2、钢筋应先调直再加工，切口端面要与钢筋轴线垂直，端头弯曲、马蹄严重的要切去，但不得用气割下料 三、施工工艺 1、工艺流程 预接：钢筋端面平头 剥肋滚压螺纹 丝头质量检验 利用套筒连接 接头检验； 现场连接：钢筋就位 拧下钢筋保护帽和套筒保护帽 接头拧紧 作标记 施工质量检验 2、钢筋丝头加工 (1)按钢筋规格所需的调整试棒调整好滚丝头内孔最小尺寸 (2)按钢筋规格更换涨刀环，并按规定的丝头加工尺寸调整好剥肋直径尺寸 (3)调整剥肋挡块及滚压行程开关位置，保证剥肋及滚压螺纹的长度符合丝头加工尺寸的规定 3、钢筋丝头加工完成、检验合格后，要用专用的钢筋丝头保护帽或连接套筒对钢筋丝头进行保护，以防螺纹在钢筋搬动或运输过程中被损坏或污染 4、使用扳手或管钳对钢筋接头拧紧时，只要达到力矩扳手调定的力矩值即可。
5、钢筋端部平头最好使用台式砂轮片切割机进行切割 6、连接钢筋注意事项： (1)钢筋丝头经检验合格后应保持干净无损伤 (2)所连钢筋规格必须与连接套规格一致 (3)连接水平钢筋时，必须从一头往另一头依次连接，不得从两头往中间或中间往两端连接 (4)连接钢筋时，一定要先将待连接钢筋丝头拧人同规格的连接套之后，再用力矩扳手拧紧钢筋接头；连接成型后用红油漆作出标记，以防遗漏 (5)力矩扳手不使用时，将其力矩值调为零，以保证其精度7、检查钢筋连接质量：(1) 检查接头外观质量应无完整丝扣外露，钢筋与连接套之间无间隙如发现有一个完整丝扣外露，应重新拧紧，然后用检查用的扭矩扳手对接头质量进行抽检 (2)用质检力矩扳手检查接头拧紧程度8、直螺纹接头试验 (1)同一施工条件下，采用同一批材料的同等级、同型式、同规格接头，以500个为一验收批进行检验和验收，不足5 0 0个也为一验收批每一批取3个试件作单向拉伸试验 (2)当三个试件抗拉强度均不小于该级别钢筋抗拉强度的标准值时，该验收批定为合格如有一个试件的抗拉强度不符合要求，应取六个试件进行复检。
复检中仍有一个试件不符合要求，则该验收批判定为不合格丝头加工尺寸 (mm) 规格 剥肋直径 螺纹尺寸 丝头长度完整丝扣圈数 16 15.1±O.2 M16.5×220～22.5 ≥8 18 16.9±O.2 M19×2.525～27.5 ≥7 20 18.8±O.2 M21×2.527～30 ≥8 22 20.8±O.2 M23×2.529.5～32.5 ≥9 25 23.7±O.2 M26×332～35 ≥9 28 26.6±O.2 M29×337～40 ≥10 32 30.5±0.2 M33×342～45 ≥11 36 34.5±0.2 M41×3.546～49 ≥9 40 38.1±O.2 M41×3.549～52.5 ≥10 四、成品保护 1、成型钢筋应按总平面布置图指定地点摆放，用垫木垫放整齐，防止钢筋变形、锈蚀、油污 2、安装电线管、暖卫管线或其他设施时不得任意切断和移动钢筋。
如有相碰，则与土建技术人员现场协商解决 3、浇筑楼板砼时，砼输送泵管要用铁马凳架高300mm，防止由于过重的泵管压塌板上部筋去往操作面的主要通道也需设铁马凳，上铺钢跳板，边浇边撤 五、安全措施 1、进人现场的钢筋机械在使用前，必须经项目工程部、安全部检查验收，合格后方可使用操作人员需持证上岗作业，并在机械旁挂牌注明安全操作规定 2、钢筋机械必须设置在平整、坚实的场地上，设置机棚和排水沟，防雨雪、防砸、防水浸泡机械必须接地，操作工必须穿戴防护衣具，以保证操作人员安全3、钢筋加工机械要设专人维护维修，定期检查各种机械的零部件，特别是易损部件，出现有磨损的必须更换现场加工的成品、半成品堆放整齐 4、钢筋加工机械处必须设置足够的照明，保证操作人员在光线较好的环境下操作在进行加工材料时，弯曲机、切断机等严禁一次超量上机作业 5、打磨钢筋的砂轮机在使用前应经安全部门检验合格后方可投入使用开机前检查砂轮罩、砂轮片是否完好，旋转方向是否正确对有裂纹的砂轮严禁使用 6、操作人员必须站在砂轮片运转切线方向的旁侧 六、环保措施 1、现场在进行钢筋加工及成型时，要控制各种机械的噪音。
将机械安放在平整度较高的平台上，下垫木板并定期检查各种零部件，如发现零部件有松动、磨损，及时紧固或更换，以降低噪音浇筑砼时不要振动钢筋，降低噪声排放强度 2、钢筋原材、加工后的产品或半产品堆放时要注意遮盖(用苫布或塑料)，防止因雨雪造成钢筋的锈蚀如果钢筋已生片状老锈，钢筋在使用前必须用铁丝刷或砂盘进行除锈为了减少除锈时灰尘飞扬，现场要设置苫布遮挡，并及时将锈屑清理起来，待统一清运到北京市规定的垃圾集中地 3、直螺纹套丝的铁屑装入尼龙口袋送废品回收站回收再利用带肋钢筋套筒挤压连接交底提要：带肋钢筋套筒挤压连接的相关材料、机具准备、质量要求及施工工艺 一、施工准备 (一)作业条件 1、进行套筒挤压接头作业的人员必须经过培训，取证后方可上岗操作 2、工程开工前，应由套筒挤压接头技术提供单位提交有效的型式检验报告型式检验报 告必须记载送检试件的各项参数包括：套筒长度、外径、内径、挤压道次、挤压力、压痕 处平均直径或挤压后套筒长度以便对挤压接头的外观质量进行检查 3、钢筋挤压连接作业开始前，应对每批进场钢筋进行挤压接头工艺检验以便检查接头 技术提供单位所确定的工艺参数是否与本工程的钢筋相适应。
工艺检验合格后，方可开始施 工 4、检查挤压设备是否正常，并试压，符合要求后方可开始作业 5、做好技术交底 (二)材质要求 1、钢套筒应有出厂合格证套筒的力学性能必须符合规定表面不得有裂纹、折叠等缺 陷套筒在运输、储存中，应按不同规格分别堆放，不得露天堆放，防止锈蚀和玷污 2、钢筋必须符合国家标准及设计要求，还应有出厂材质证明及复试报告 (三)工器具 主要工器具有：压接钳、超高压泵站、超高压油管、卡板等 二、质量要求 (一)钢筋：原材级别、规格必须符合设计要求，质量必须符合《钢筋砼用热轧带肋钢筋》 GB1499，《钢筋砼用余热处理钢筋》GB13014的规定 (二)工艺检验：钢筋套筒挤压连接作业开始前，必须对每批进场钢筋(进行挤压连接的各种规格钢筋)进行挤压连接工艺检验 工艺检验要符合下列要求： 1、各种规格的钢筋接头分别取三个接头作单向拉伸试验； 2、在三个接头的母材上分别取一根母材进行抗拉强度试验(注意：母材与接头必须对应)： 3、三根接头试件的抗拉强度均应符合《钢筋机械连接通用技术规程》JGJl07中的强度要求；对于A级接头，试件抗拉强度尚应≥O．9倍钢筋母材的实际抗拉强度。
(三)现场检验：包括外观质量检查和单向拉伸试验 1、外观质量检查应符合下列要求：压痕道数应符合型式检验确定的道数，压痕处的套筒外径应符合型式检验确定的外径范围，接头处弯折小于1：14(40)，挤压后的套筒不得有肉眼可见裂缝接头外观检查数量应不少于验收批接头数量的10％ 2、挤压接头的单向拉伸试验按验收批进行： 500个同等级、同规格接头为一批，且同批接头分布不多于三个楼层每批接头，均按设计要求的接头性能等级，在成品中随机切取3个接头做单向拉伸试验 三、工艺流程 钢筋下料、作定位标记 挤压 检查 四、操作工艺 1、清除钢筋端头的锈污、泥沙等杂物；钢筋端头呈马蹄形，有飞边、弯折或纵肋尺寸超大者，应先矫正或砂轮修磨 2、在钢筋端头作定位标记和检查标记用红色油漆划3毫米宽的线作标记定位标记的位置为套筒长度的一半减去5毫米，检查标记与定位标记间距3 O毫米 3、挤压操作时采用的挤压力，压痕处外径或挤压后的套筒长度、挤压道次均应符合型式检验确定的技术参数 4、按钢筋定位标记将钢筋插入套筒压钳就位时，应对准套筒压痕定位标志线并垂直于被压钢筋的横肋。
挤压应从套筒中央逐道向端部进行每次施压时要严格控制压力认真检查压痕深度、深度不够的要补压，超深的要切除接头重新连接 5、为加快施工进度，先在地面上挤压一端套筒，再在施工作业区按工艺要求挤压另一端 6、要注意钢筋插入套筒的长度，检查定位标记线，防止压空注意套筒内不得有沙子等杂物钢筋电渣压力焊交底提要：钢筋电渣压力焊的相关材料、机具准备、质量要求及施工工艺 一、施工准备 (一)作业条件 1、电渣压力焊的作业人员应进行内部培训，经考核合格者，发企业内部上岗证作业人员必须持证上岗 2、电渣压力焊钢筋在竖向或倾斜度在4：1范围内应用 3、电压表、时间显示器应齐全，焊剂筒的直径应与所焊钢筋的直径相适应4、焊接前，每一个作业人员应对其在工程中准备进行电渣压力焊的钢筋各做3个模拟试件，经拉伸试验合格后，方能上岗操作班前焊可参考下表焊接参数钢筋直径(mm)焊接电流(A)焊接电压(V)通电时间(s)电弧过程电渣过程电弧过程电渣过程14200～22035～4522～2712316200～25014418250～30015520300～35017522350～40018625400～45021628500～55024632600～65027736700～75030840950～9003395、技术交底（二）材质要求钢筋的级别、规格应符合设计要求，并且有材质证明及复试报告。
三)工器具主要工器具有：焊接电源、控制箱、焊接机头等二、质量要求《钢筋焊接及验收规程》JGJl8规定：(一)焊接生产中，焊工应对焊接接头逐个进行自检自检项目如下：1、轴线偏移不得超过O.1d或2mm2、接头处弯折角不得大于7／100（40）3、接头四周焊包突出钢筋表面的高度应大于等于4mm4、钢筋表面应无明显烧伤缺陷以上前3项外观检查不合格的接头，应切除重焊第4项应进行补焊二）接头力学性能1、一般构筑物，以300个同级别、同规格接头为一批 2、现浇混凝土多层结构中，以每一楼层或施工区段300个同级别、接头为一批，不足300接头仍为一批 每批从成品中随机切取3个试件做拉伸试验 拉伸试验结果，3个试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度值 三、工艺流程 安放焊接夹具 引弧、电弧、电渣 挤压 清渣 四、操作工艺 (一)电渣压力焊可采用交流或直流电源焊机容量应根据所焊钢筋直径选定 (--)焊接时，应根据班前焊所确定的焊接参数来进行操作 (三)电渣压力焊工艺过程应符合下列要求： 1、焊接夹具的上下钳口应夹紧于上下钢筋上，不得晃动； 2、引弧宜采用铁丝球或焊条头引弧法，亦可采用直接引弧法。
铁丝球引弧法是将铁丝球放在上下钢筋端头之间，电流通过铁丝球与上下钢筋端面的接触点形成短路引弧铁丝球采用直径O.5～1.Omm退火铁丝球，球径不小于lOmm当焊接电流较小，钢筋端面较平整或引弧距离不易控制时，宜采用此法 直接引弧法是在通电后迅速将上钢筋提起，使两端头之间的距离为2～4mm引弧这种过程很短当钢筋端头夹杂不导电物质或端头过于平滑造成引弧困难时，可以多次把上钢筋移下与下钢筋短接后再提起，达到引弧目的 3、引燃电弧后，靠电弧的高温作用，将钢筋端头凸出部分不断烧化，同时将接口周围的焊剂充分熔化，形成一定深度的渣池 4、渣池形成一定深度后，将上钢筋缓缓插入渣池中由于电流直接通过渣池，产生大量的电阻热，使渣池温度升到近2000℃，将钢筋端头迅速而均匀地溶化 5、在停止供电的瞬间，对钢筋施加挤压力，把焊口部分熔化的金属、熔渣及氧化物等杂质全部挤出结合面，完成挤压过程 6、将熔渣清理干净 7、注意焊接操作过程避免钢筋晃动，力求挺直焊毕适当延长扶持上钢筋的时间装焊剂时，力求钢筋四周均匀一致，防止焊剂局部泄露钢筋手工电弧焊交底提要：钢筋手工电弧焊的相关材料、机具准备、质量要求及施工工艺。
一、施工准备 (一)作业条件 l、焊工必须持证上岗 2、作业现场要有安全防护、防火、通风措施、防止发生触电、火灾、中毒及烧伤等事故 3、正式焊接前，各个电焊工应对其在工程中准备进行电弧焊的主要规格的钢筋各焊3个 模拟试件，做拉伸试验经试验合格后，方可参加施工作业 4、作好技术交底 (二)材质要求 1、钢筋：钢筋的级别、规格必须符合设计要求，有出厂材质证明及进场后的复试报告进口钢筋还应做化学试验及可焊性试验，结果符合要求钢筋无裂纹、老锈和油污 2、钢材：预埋件用的钢板不得有裂纹锈蚀、变形3、焊条：焊条的牌号符合设计要求如设计无规定时，应符合下表的要求： 钢筋级别 搭接焊、帮条焊 坡口焊 I E4303 E4303 II E4303 E5303 III E5003 E5503 I、lI级钢筋与钢板焊接 E4303 A药皮无裂缝、气孔、凹凸不平等缺陷，并不得有肉眼看得出偏心度 B焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象： c焊条必须根据要求烘干后再用。
(三)工器具 主要工器具有：电焊机、电缆、电焊钳、面罩等 二、质量要求 (一)钢筋电弧焊接头外观质量要求 1、焊缝表面应平整，不得有凹陷或焊瘤 2、接头区域不得有裂纹 3、横向咬边深度不大于0.5mm，在长2d焊缝表面上的气孔个数不多于2个、夹渣面积不大于6mm2 4、接头轴线偏移不大于O.1d或3mm，弯折角不大于7／100(40) 5、外观检查不合格的接头，经修整或补强后可提交二次验收 (二)施工过程中钢筋电弧焊接头的力学性能检验 在现场安装条件下，每一至二层楼中以300个同接头型式、同钢筋级别的接头作为一个验收批；不足300个接头，仍作为一批每批应随机从成品中切取3个试件作拉伸试验 三、工艺流程 选定焊接参数 焊定位焊缝 引弧、施焊、收弧 清渣 检查 四、操作工艺 (一)搭接焊 1、搭接焊适用于I、II、III级钢筋宜采用双面焊 2、焊缝长度要符合表1规定 3、搭接焊的焊缝高度h不应小于O.3d，焊缝宽度b不小于O.7d 4、搭接焊时，钢筋应预弯，以保证两根钢筋的轴线在同一轴线上。
弯折角度控制：单面焊1：10，双面焊1：5钢筋级别焊缝型式焊缝长度I单面焊≥8d对面焊≥4dII、 11I单面焊≥lOd双面焊≥5d 5、搭接焊时，先在离端部20mm以上部位焊接两个定位焊缝 6、接焊时，引弧应在搭接钢筋形成焊缝的一端开始，收弧应在搭接钢筋的端头上弧坑应填满第一层焊缝应有足够的熔深，主焊缝与定位焊缝应熔合良好不得烧伤主筋 7、预埋件T型接头电弧焊：分为贴角焊和穿孔焊 1)钢板厚度不小于0.6d，并不宜小于5mm 2)钢筋应采用I、II级受力锚固钢筋直径不应小于8mm，构造锚固筋直径不应小于6mm锚固钢筋直径在6～25mm以内，可采用贴角焊，锚固钢筋d≥28mm应采用穿孔塞焊 3)采用I级钢筋时，贴角焊缝焊脚k不小于O.5d；采用1I级钢筋时，k不小于0.6dd为T型件锚固钢筋直径 (二)帮条焊 1、钢筋帮条焊适用于I、II、III级钢筋宜采用双面焊不能进行双面焊时，也可以采用单面焊帮条长度同搭接焊焊缝长度当帮条级别与主筋相同时，帮条直径可与主筋相同或小一个规格；当帮条直径与主筋相同时，帮条级别可与主筋相同或低一个级别 2、帮条焊焊缝厚度h不应小于主筋直径的0.3倍，焊缝宽度b不应小于主筋直径的0.7倍。
3、两主筋端面的间隙应为2～5mm，帮条与主筋之间应用四点定位焊固定，定位焊缝与帮条端部的距离应大于等于20mm 4、引弧应在帮条的一端开始，收弧应在帮条钢筋端部，弧坑应填满主焊缝与定位焊缝应熔合良好不得烧伤主筋 (三)应注意的问题 1、应根据钢筋的级别、直径、接头型式，选择焊条、焊接工艺焊接参数应采用班前焊确定的参数 2、焊接地线与钢筋应接触紧密，休息期间要断开电源，以避免焊条接触钢筋发生电弧，烧伤钢筋 3、焊接过程中应及时清渣，弧坑应填满钢筋砼预制桩交底提要：钢筋砼预制桩的相关材料、机具准备、质量要求及施工工艺 一、施工准备 (一)作业条件 1、桩基的轴线和标高均已测定完毕，并经过检查办完预检手续桩基的轴线和高程的控制桩，要设置在不受打桩影响的地点并妥善保护2、处理完高空和地下的障碍物如影响邻近建筑物或构筑物的使用或安全时，要会同有关单位采取有效措施，予以处理 3、根据轴线放出桩位线，用木橛或钢筋头钉好桩位，并用白灰作标志，以便于施工 4、场地要碾压平整，排水畅通，保证桩机的移动和稳定垂直 5、打试验桩施工前必须打试验桩，其数量不少于2根，确定贯人度并校验打桩设备、施工工艺以及技术措施是否适宜。
6、要选择和确定打桩机进出路线的打桩顺序，制定施工方案，作好技术交底 (二)材质要求 1、预制钢筋混凝土桩：规格质量必须符合设计要求和施工规范的规定，成品购买的有出厂合格证，现场预制的有相关的试验资料 2、焊条(接桩用)：型号、性能必须符合设计要求和有关标准规定，一般采用E4303牌号 3、钢板(接桩用)：材质、规格符合设计要求，采用低碳钢 (三)工器具 主要工器具：打桩机、电焊机、桩帽、运桩小车、索具、钢丝绳、钢垫板或槽钢，以及木折尺等 二、质量要求 (一)混凝土预制桩(钢筋骨架)质量要求 1、主控项目 (1)主筋距桩顶距离的允许偏差或允许值为：±5mm (2)多节桩锚固钢筋位置的允许偏差或允许值为：5mm (3)多节桩预埋铁件的允许偏差或允许值为：±3mm (4)主筋保护层厚度的允许偏差或允许值为：±5mm 2、一般项目 (1)主筋间距的允许偏差或允许值为：±5mm (2)桩尖中心线的允许偏差或允许值为：10mm (3)箍筋间距的允许偏差或允许值为：±20mm (4)桩顶钢筋网片的允许偏差或允许值为：±10m。
5)多节桩锚固钢筋长度的允许偏差或允许值为：±lOmm二)混凝土预制桩质量要求1、 主控项目(1)桩体质量检验：按基桩检测技术规范预制桩钢筋骨架质量标准(mm)项目序号检查项目允许偏差或允许值主控项目1主筋距桩顶距离±52多节桩锚固钢筋位置53多节桩预埋铁件±34主筋保护层厚度±5一般项目l主筋间距±52桩尖中心线103箍筋间距±204桩顶钢筋网片±lO5多节桩锚固钢筋长度±10钢筋混凝土预制桩的质量检验标准项目序号检查项目允许偏差或允许值单位数值主控项目l桩体质量检验按基桩检测技术规范2桩位偏差见GB50202中表5.1.33承载力按基桩检测技术规范l 砂、石、水泥、钢材等原材料(现场预制时)符合设计要求2 混凝土配合比及强度(现场预时)符合设计要求3成品桩外形表面平整，颜色均匀，掉角深度<10mm，蜂窝面积小于总面积<0.5％4 成品桩裂缝(收缩裂缝或起运、堆放引起的裂缝)深度<20mm，宽度<0.25mm，横向裂缝不超过边长的一半5成品桩尺寸横截面边长桩顶对角线差桩尖中心线桩身弯曲矢高桩顶平整度mmmmmmmm±5<10<10<1／1000 L<26电焊接桩焊缝质量 见GB50202—2002中表5.4.2电焊结束后停歇时间min>1.0上下节平面偏差<10节点弯曲矢高mm<1／1000 L7硫磺胶泥接桩: 胶泥浇注时间浇注后停歇时间minmin<2>78桩顶标高mm+509停锤标准设计要求2、 一般项目 (1)砂、石、水泥、钢材原材料质量(现场预制时才检查)，符合设计要求。
检查产品合格证及试验报告 (2)混凝土配合比强度(现场预制时才检查)通过试验的配合比单配制的计量记录按规定留置试块，28天强度符合设计要求检查配合比单、计量记录、试验报告 (3)成品柱外形表面平整、掉角深度1700mm、外径<700mm)允许偏差≤3 2)焊后停歇时间>1min秒表测定 3)上下节平面偏差7min，秒表测定 (8)桩顶标高。
±50mm水准仪测定 (9)停锤标准符合设计要求，现场实测或检查沉桩记录 三、工艺流程 就位桩机 起吊预制桩 稳桩 打桩 接桩 送桩 中间检查验收 移桩机到下 桩位 四、操作工艺 (一)就位桩机 打桩机就位时，要对准桩位，保证垂直稳定，在施工中不发生倾斜、移动 (二)起吊预制桩 先拴好吊桩用的钢丝绳和索具，然后用索具捆住桩上端吊环附近处，一般不超过30cm，再起动机器起吊预制桩，使桩尖垂直对准桩位中心，缓缓放下插入土中，位置要准确；再在桩顶扣好桩帽或桩箍，即可除去索具 (三)稳桩 桩尖插人桩位后，先用较小的落距冷锤1--2次，桩人土一定深度，再使桩垂直稳定l Om以内短桩可目测或用线坠双向校正；lOm以上或打接桩必须用线坠或经纬仪双向校正，不得用目测桩插入时垂直度偏差不得超过O.5％桩在打人前，要在桩的机面或桩架上设置标恳以便在施工中观测、记录 (四)打桩 1、用落锤或单动锤打桩时，锤的最大落距不能超过1.om；用柴油锤打桩时，要使锤跳动正常 2、打桩要重锤低击，锤重的选择要根据工程地质条件、桩的类型、结构、密集程度及施工条件来选用。
3、打桩顺序根据基础的设计标高，先深后浅；依桩的规格要先大后小，先长后短由于桩的密集程度不同，可自中间向两个方向对称进行或向四周进行；也可由一侧向单一方向进行 (五)接桩 1、在桩长不够的情况下，采用焊接接桩，其预制桩表面上的预埋件要清洁，上下节之间的间隙要用铁片垫实焊牢；焊接时，要采取措施，减少焊缝变形；焊缝要连续焊满 2、接桩时，一般在距地面1m左右时进行上下桩节的中心线偏差不得大于lOmm，节点折曲矢高不得大于1‰桩长 3、接桩处人土前，要对外露铁件，再次补刷防腐漆 (六)送桩 设计要求送桩时，送桩的中心线要与桩身吻合一致，才能进行送桩若桩顶不平，可用麻袋或厚纸垫平送桩留下的桩孔要立即回填密实 (七)检查验收 每根桩达到贯人度要求，桩尖标高进人持力层，接近设计标高时，或打至设计标高时；要进行中间验收在控制时，一般要求最后三次十锤的平均贯人度，不大于规定的数值或以桩尖打至设计标高来控制，符合设计要求后，填好施工记录如发现桩位与要求相差较大时，要会同有关单位研究处理，然后移桩机到新桩位 待全部桩打完后，开挖至设计标高，做最后检查验收，并将技术资料整理完毕提交甲方。
(八)打桩过程中，遇见下列情况要暂停，并及时与有关单位研究处理： 1、贯入度剧变； 2、桩身突然发生倾斜、位移或有严重回弹； 3、桩顶或桩身出现严重裂缝或破碎 4、冬期在冻土区打桩有困难时，要先将冻土挖除或解冻后进行 (九)成品保护 1、桩应达到设计强度的70％方可起吊，达到1DO％才能运输 2、桩在起吊及搬运时，必须做到吊点符合设计要求，要平稳并不得损坏 3、桩的堆放要符合下列要求： (1)场地平整、坚实，不得产生不均匀下沉 (2)垫木与吊点的位置要相同，并保持在同一平面内 (3)同桩号的桩要堆放在一起，而桩尖要向一端 (4)多层垫木要上下对齐，最下层的垫木要适当加宽堆放层数一般不超过4层 4、妥善保护好桩基的轴线和标高控制桩，不得由于碰撞和振动而位移 5、打桩时如发现地质资料与提供的数据不符时，要停止施工，并与有关单位共同研究处理 6、在邻近有建筑物或岸边、斜坡上打桩时，要会同有关单位采取有效的加固措施施工时要随时进行观测，确保避免因打桩振动而发生安全事故 7、打桩完毕进行基坑开挖时，要制定合理的施工顺序和技术措施，防止桩的位移和倾斜。
(十)要注意的质量问题 1、预制桩必须提前定货加工，打桩时预制桩的强度必须达到设计强度的100％，养护期一个月后方准施打 2、桩身断裂由于桩身弯曲过大，强度不足及地下有障碍物等原因造成，或桩在堆放、起吊、运输过程中产生断裂，没有发现所致原因，要及时检查 3、桩顶碎裂由于桩顶强度不够及钢筋网片不足、主筋距桩顶面太小，或桩顶不平、施工机具选择不当等原因所造成要加强施工准备时的检查 4、桩身倾斜由于场地不平、打桩机底盘不水平或稳桩不垂直、桩尖在地下遇见硬物等原因所造成要严格按工艺操作规定执行 5、接桩处拉脱开裂连接处表面不干净、连接铁件不平、焊接质量不符合要求、接桩上下中心线不在同一条线上等原因所造成钢筋锥螺纹连接交底提要：钢筋锥螺纹连接的相关材料、机具准备、质量要求及施工工艺 一、施工准备 (一)作业条件 1、凡参与接头施工的操作工人、技术、质检人员均应参加技术规程培训，操作工人应经考核合格后持证上岗 2、工程开工前，应由该技术提供单位提交有效的型式检验报告型式检验报告必须包括连接套长度、外经、内经、锥度、扭紧力矩值、牙形角平分线垂直于锥面等参数。
3、钢筋连接工程开始前及施工过程中，应对每批进场钢筋进行工艺检验工艺检验合格后，方可在工程上进行钢筋锥螺纹连接操作 4、作好技术交底 (二)材质要求 1、钢筋应符合现行国家标准及设计要求，应有出厂材质证明及复试报告 2、连接套应有产品合格证，两端锥孔应有密封盖，连接套表面应有规格标记 (三)工器具 主要工器具有：钢筋套丝机、扭力扳手、牙形规、卡规、锥螺纹塞规 二、质量要求 1、钢筋原材的规格应符合设计要求，质量应符合《钢筋混凝土用热轧带肋钢筋》GBl499，《钢筋混凝土用余热处理钢筋》GBl3 o 14标准 2、连接套的材质应符合规程要求连接套进场后应验收首先检查是否有出厂合格证；其次检查连接套的规格、型号、标记，两端是否有密封盖，螺纹是否有破损、歪斜、不全、锈蚀等现象；最后用塞规检查连接套大端边缘在塞规大端却缺口范围内为合格 3、工艺检验：工程开工前及施工过程中，应对每批进场钢筋进行工艺检验 (1)每种规格的钢筋接头取三个接头作抗拉强度试验 (2)在每个接头的母材上各取一根母材作抗拉强度试验母材必须与接头对应 (3)接头试件应达到现行行业标准《钢筋机械连接通用技术规程》JGJl07中相应等级的强度要求。
4、现场检验：现场检验包括外观检查和单向拉伸试验 外观检查： (1)钢筋锥螺纹加工质量的检查：按每批加工锥螺纹丝头数的10％检验 检验内容及方法 牙形检验：要求牙形饱满无断牙、秃牙且与牙形规吻合，表面光洁为合格品；小端直径检验：丝头锥度与卡规或环规吻合，小端直径在卡规或环规的允许误差之内为合格填写检验记录 (2)对钢筋锥螺纹接头的检查：检验内容及方法：接头位置，不宜置于梁．柱箍筋加密区及最大弯矩处；丝扣外露，无完整丝扣外露；力矩检查，用质检力矩扳手，按型式检验报告提供的力矩值抽检接头连接质量抽检数量：梁、柱接头数的15％，且每个构件的接头抽检数不少于一个接头；基础、墙、板每10个接头为一批，不足100接头也为一批，每批抽检3个接头抽检接头应全部合格如有一个不合格，该批接头逐个检查对不合格接头进行焊接补强填写记录 3、单向拉伸试验：同一批钢筋的同等级、同规格接头，500个接头为一批，不足500个也为一批，每批接头随机在成品中切取3个试件做单向拉伸试验 三、工艺流程 钢筋下料 套丝 逐个检查丝头 钢筋连接 检查 四、操作工艺 (一)锥螺纹的加工与自检 1、钢筋下料应采用无齿锯切割。
其端头截面应与钢筋轴线垂直，不得翘曲 2、套丝机应采用水溶性切削溶滑液，当气温低于0时，应掺人15％～20％的亚硝酸钠对大直径钢筋要分次车削到规定尺寸 3、操作工人要逐个检查钢筋丝头的牙形、小头直径要求100％合格如有一个指标不合格，要切掉重新套丝3、 检验合格的丝头，一端应戴上保护帽另一端按型式检验报告提供的力矩值拧紧连接套，连接套的外露端拧上密封盖，并按规格分类堆放待用 (二)钢筋连接 1、钢筋的规格和连接套必须一致，并确保钢筋和连接套的丝扣干净完好无损 2、连接钢筋时，将已拧连接套的上层钢筋拧到被连接的钢筋上，然后再用力矩扳手拧紧，直至发出响声，并随手划上红油漆标记线，便于检查3、力矩扳手每半年检定一次质量检验与施工安装用的扳手应分开使用，不得混用框架结构钢筋绑扎交底提要：框架结构钢筋绑扎的相关资料、机具准备、质量要求及施工工艺 一、施工准备 (一)作业条件 1、钢筋进场后应检查是否有出厂材质证明、做完复试，并按施工平面图中指定的位置，按规格、使用部位、编号分别加垫木堆放 2、钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位 3、熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。
4、做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线 5、根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合要求时，应进行处理绑扎前先按1：6整理调直下层伸出的搭接筋，并将锈蚀、水泥砂浆等污垢清除干净 6、根据标高检查下层伸出搭接筋处的混凝土表面标高(柱顶、墙顶)是否符合图纸要求，砼施工缝处要剔凿到露石子并清理干净 7、按要求搭好脚手架 (二)材质要求 1、钢筋原材：应有供应商资格证书，钢筋出厂质量证明书、按规定作力学性能复试和见证取样试验当加工过程中发生脆断等特殊情况，还需作化学成分检验钢筋应无老锈及油污 2、成型钢筋：必须符合配料单的规格、型号、尺寸、形状、数量，并应进行标识成型钢筋必须进行覆盖，防止雨淋生锈 3、铁丝：可采用20~22号铁丝(火烧丝)或镀锌铁丝(铅丝)铁丝切断长度要满足使用要求 4、垫块：用水泥砂浆制成50mm见方，厚度同保护层，垫块内预埋20～22号火烧丝或用塑料卡、拉筋、支撑筋 (三)工器具 钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等 二、质量要求 注：钢筋工程具体要求请参照本书“独立柱基础工程技术交底记录”中相应部分。
三、工艺流程1、柱子钢筋绑扎：套柱箍筋 搭接绑扎竖向钢筋 画箍筋间距线 绑箍筋2、剪力墙钢帮绑扎立2-4根竖筋 画水平筋间距 绑定位横筋 绑其余横竖筋3、梁钢筋绑扎画主次梁箍筋间距 放主次梁箍筋 穿主梁底层纵筋及弯起筋 穿次梁底层纵筋并与箍筋固定穿主梁上层纵向架立筋 按箍筋间距绑扎 穿次梁上层纵筋钢筋 按箍筋间距绑扎4、板钢筋绑扎清理模板 模板上画线 绑板下受力筋 绑负弯矩钢筋5、楼梯钢筋绑扎画位置线 绑主筋 绑分部筋 绑踏步筋 四、操作工艺 (一)柱钢筋绑扎 1、套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内绑扣不少于3个，绑扣要向柱中心如果柱子主筋采用光圆钢筋搭接时，角部弯钩应与模板成450，中间钢筋的弯钩应与模板成900 2、搭接绑扎竖向受力筋：柱子主筋立起之后，接头的搭接长度应符合设计要求，如设计无要求时，应按表1采用项次钢筋类型混凝土强度等级C20C25C301I级钢筋35d30d25d2II级钢筋(月牙型)45d40d35d3III级钢筋(月牙型)55d50d45d 注： a 当Ⅰ、Ⅱ级钢筋d≥25mm时，其搭接长度应按表中数值增加5d.b当螺纹钢筋直径≤25mm时，其受拉钢筋的搭接长度按表中数值减少5d采用。
c任何情况下搭接长度均不小于300mm绑扎接头的位置应相互错开从任一绑扎接头中心到搭接长度的1.3倍域段范围内，有绑扎接头的受力钢筋截面积与受力钢筋总截面面积百分率：受拉区不得超过25％；受压区不得超过50％当采用焊接接头时，从任一焊接头中心至长度为钢筋直径35倍且不小于500ram的区段内，有接头钢筋面积占钢筋总面积百分率：受拉区不宜超过50％；受压区不限制3、柱竖向筋采用机械或焊接连接时，按规范要求错开50％接头位置，上下层接头间距大于35d第一步接头距楼板面大于500mm且大于H／6，不在箍筋加密区4、画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距线 柱箍筋绑扎(1)按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎，如图12)箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎3)箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固，见图24)有抗震要求的地区，柱箍筋端头应弯成135度，平直部分长度不小于lOd(d为箍筋直径)，见图3如箍筋采用90度搭接，搭接处应焊接，焊缝长度单面焊缝不小于5d。
(5)柱上下两端箍筋应加密，加密区长度及加密区内箍筋距应符合设计图纸及施工规范小于等于lOOmm且不大于5d的要求如设计要求箍筋设拉筋时，拉筋应钩住箍筋，见图4 (6)柱筋保护层厚度应符合规范要求，主筋外皮为25ｍｍ，垫块应绑在柱竖筋外皮上，间距一般1000mm，(或用塑料卡卡在外竖筋上)以保证主筋保护层厚度准确同时，可采用钢筋定距框来保证钢筋位置的正确性当柱截面尺寸有变化时，柱应在板内弯折，弯后的尺寸要符合设计要求 (7)墙体拉接筋或埋件，根据墙体所用材料，按有关图集留置 (8)柱筋到结构封顶时，要特别注意边柱外侧柱筋的锚固长度为1.7Lae，具体参见03G329—1(民用框架、框架—剪力墙、剪力墙部分框支剪力墙)中的有关作法同时在钢筋连接时要注意柱筋的锚固方向，保证柱筋正确锚人梁和板内 (二)剪力墙钢筋绑扎 l、工艺流程： 立2-4根竖筋 画水平筋间距 绑定位横筋 绑其余横竖筋 2、立2--4根竖筋：将竖筋与下层伸出的搭接筋绑扎，在竖筋上画好水平筋分档标志，在下部及齐胸处绑两根横筋定位，并在横筋上画好竖筋分档标志，接着绑其余竖筋，最后再绑其余横筋。
横筋在竖筋里面或外面应符合设计要求 3、竖筋与伸出搭接筋的搭接处需绑3根水平筋，其搭接长度及位置均符合设计要求，设计无要求时，按表2施工 表2项次钢筋类型棍凝土强度等级C20C25C301I级钢筋35d(30d)30d(25d)25d(20d)2II级钢筋(月牙型)45d40d35d3III级钢筋(月牙型)55d50d45d 注：括号内数字为焊接网绑扎接头的搭接长度 4、剪力墙筋应逐点绑扎，双排钢筋之间应绑拉筋或支撑筋，其纵横间距不大于600ｍｍ，钢筋外皮绑扎垫块或用塑料卡 5、剪力墙与框架柱连接处，剪力墙的水平横筋应锚固到框架柱内，其锚固长度要符合设计要求如先浇筑柱混凝土后绑剪力墙筋时，柱内要预留连接筋或柱内预埋铁件，待柱拆模绑墙筋时作为连接用其预留长度应符合设计或规范的规定 6、剪力墙水平筋在两端头、转角、十字节点、连梁等部位的锚固长度以及洞口周围加固筋等，均应符合设计、抗震要求 7、合模后对伸出的竖向钢筋应进行修整，在模板上口加角铁或用梯子筋将伸出的竖向钢筋加以固定，浇筑混凝土时应有专人看管，浇筑后再次调整以保证钢筋位置的准确 (三)梁钢筋绑扎 1、工艺流程： 画主次梁箍筋间距 梁次梁箍筋 梁底层纵筋及弯起筋 梁底层纵筋并与箍筋固定 梁上层纵向架立筋 筋间距绑扎 梁上层纵向钢筋 筋间距绑扎。
2、在梁侧模板上画出箍筋间距，摆放箍筋 3、先穿主梁的下部纵向受力钢筋及弯起钢筋，将箍筋按已画好的间距逐个分开；穿次梁的下部纵向受力钢筋及弯起钢筋，并套好箍筋；放主次梁的架立筋；隔一定间距将架立筋与箍筋绑扎牢固；调整箍筋间距使间距符合设计要求，绑架立筋，再绑主筋，主次同时配合进行次梁上部纵向钢筋应放在主梁上部纵向钢筋之上，为了保证次梁钢筋的保护层厚度和板筋位置，可将主梁上部钢筋降低一个次梁上部主筋直径加以解决1、 框架梁上部纵向钢筋应贯穿中间节点，梁下部纵向钢筋伸人中间节点锚固长度及伸过中心线的长度要符合设计要求框架梁纵向钢筋在端节点内的锚固长度也要符合设计要求，一般大于45d绑梁上部纵向筋的箍筋，宜用套扣法绑扎，如图5 5、箍筋在叠合处的弯钩，在梁中应交错布置，箍筋弯钩采用135０，平直部分长度为lOd，如做成封闭箍时，单面焊缝长度为5d 6、梁端第一个箍筋应设置在距离柱节点边缘50mm处梁与柱交接处箍筋应加密，其间距与加密区长度均要符合设计要求梁柱节点处，由于梁筋穿在柱筋内侧，导致梁筋保护层加大，应采用渐变箍筋，渐变长度一般为600mm以保证箍筋与梁筋紧密绑扎到位。
7、在主、次梁受力筋下均应垫垫块(或塑料卡)，保证保护层的厚度受力筋为双排时，可用短钢筋垫在两层钢筋之间，钢筋排距应符合设计规范要求 8、梁筋的搭接：梁的受力钢筋直径等于或大于22mm时，宜采用焊接接头或机械连接接头，小于22mm时，可采用绑扎接头，搭接长度要符合规范的规定搭接长度末端与钢筋弯折处的距离，不得小于钢筋直径的10倍接头不宜位于构件最大弯矩处，受拉区域内I级钢筋绑扎接头的末端应做弯钩(II级钢筋可不做弯钩)，搭接处应在中心和两端扎牢接头位置应相互错开，当采用绑扎搭接接头时，在规定搭接长度的任一区段内有接头的受力钢筋截面面积占受力钢筋总截面面积百分率，受拉区不大于50％四)板钢筋绑扎1、工艺流程 清理模板 模板上画线 绑板下受力筋 绑负弯矩钢筋 2、清理模板上面的杂物，用墨斗在模板上弹好主筋，分布筋间距线 3、按划好的间距，先摆放受力主筋、后放分布筋预埋件、电线管、预留孔等及时配合安装4、在现浇板中有板带梁时，应先绑板带梁钢筋，再摆放板钢筋绑扎板筋时一般用顺扣(图6)或八字扣，除外围两根筋的相交点应全部绑扎外，其余各点可交错绑扎(双向板相交点须全部绑扎)。
图65、如板为双层钢筋，两层筋之间须加钢筋马凳，以确保上部钢筋的位置负弯矩钢筋每个相交点均要绑扎6、在钢筋的下面垫好砂浆垫块，间距1.5m垫块的厚度等于保护层厚度，应满足设计要求，如设计无要求时，板的保护层厚度应为15mm盖铁下部安装马凳，位置同垫块 (五)楼梯钢筋绑扎 1、工艺流程 画位置线 绑主筋 绑分部筋 绑踏步筋 2、在楼梯底板上划主筋和分布筋的位置线 3、根据设计图纸中主筋、分布筋的方向，先绑扎主筋后绑扎分布筋，每个交点均应绑扎如有楼梯梁时，先绑梁后绑板筋板筋要锚固到梁内 4、底板筋绑完，待踏步模板支好后，再绑扎踏步钢筋主筋接头数量和位置均要符合施工规范的规定 (六)成品保护 1、楼板的弯起钢筋、负弯矩钢筋绑好后，不准在上面踩踏行走浇筑混凝土时派钢筋工专门负责修理，保证负弯矩筋位置的正确性 2、绑扎钢筋时禁止碰动预埋件及洞口模板 3、钢模板内面涂隔离剂时不要污染钢筋 4、安装电线管、暖卫管线或其他设施时，不得任意切断和移动钢筋 (七)应注意的质量问题 1、浇筑混凝土前检查钢筋位置是否正确，振捣混凝土时防止碰动钢筋，即修整甩筋的位置，防止柱筋、墙筋位移。
2、梁钢筋骨架尺寸小于设计尺寸：配制箍筋时应按内皮尺寸计算 3、梁、柱核心区箍筋应加密，熟悉图纸按要求施工 4、箍筋末端应弯成135度，平直部分长度为10d 5、梁主筋进支座长度要符合设计要求，弯起钢筋位置准确 6、板的弯起钢筋和负弯矩钢筋位置应准确，施工时不应踩倒 7、绑板的盖铁钢筋应拉通线，绑扎时随时找正调直，防止板筋不顺直，位置不准，观感不好 8、绑竖向受力筋时要吊正，搭接部位绑3个扣，绑扣不能用同一方向的顺扣层高超过4m时，搭架子进行绑扎，并采取措施固定钢筋，防止柱、墙钢筋骨架不垂直 9、在钢筋配料加工时要注意，端头有对焊接头时，要避免搭接范围，防止绑扎接头内混入对焊接头 框架结构混凝土浇筑交底提要：架结构混凝土浇筑的相关材料、机具准备、质量要求及施工工艺 一、施工准备 (一)作业条件 1、浇筑混凝土层段的模板、钢筋、预埋件及管线等全部安装完毕，经检查符合设计要求，并办完隐、预检手续 2、浇筑混凝土用的架子及马道已支搭完毕，并经检查合格 3、水泥、砂、石及外加剂等经检查符合有关标准要求，试验室已下达混凝土配合比通知单。
4、磅秤(或自动上料系统)经检查核定计量准确，振捣器(棒)经检验试运转合格 5、工长根据施工方案对操作班组已进行全面施工技术交底，混凝土浇筑申请书已被批准 (二)材质要求 1、水泥：水泥品种、强度等级应根据设计要求确定质量符合现行水泥标准工期紧时可。
