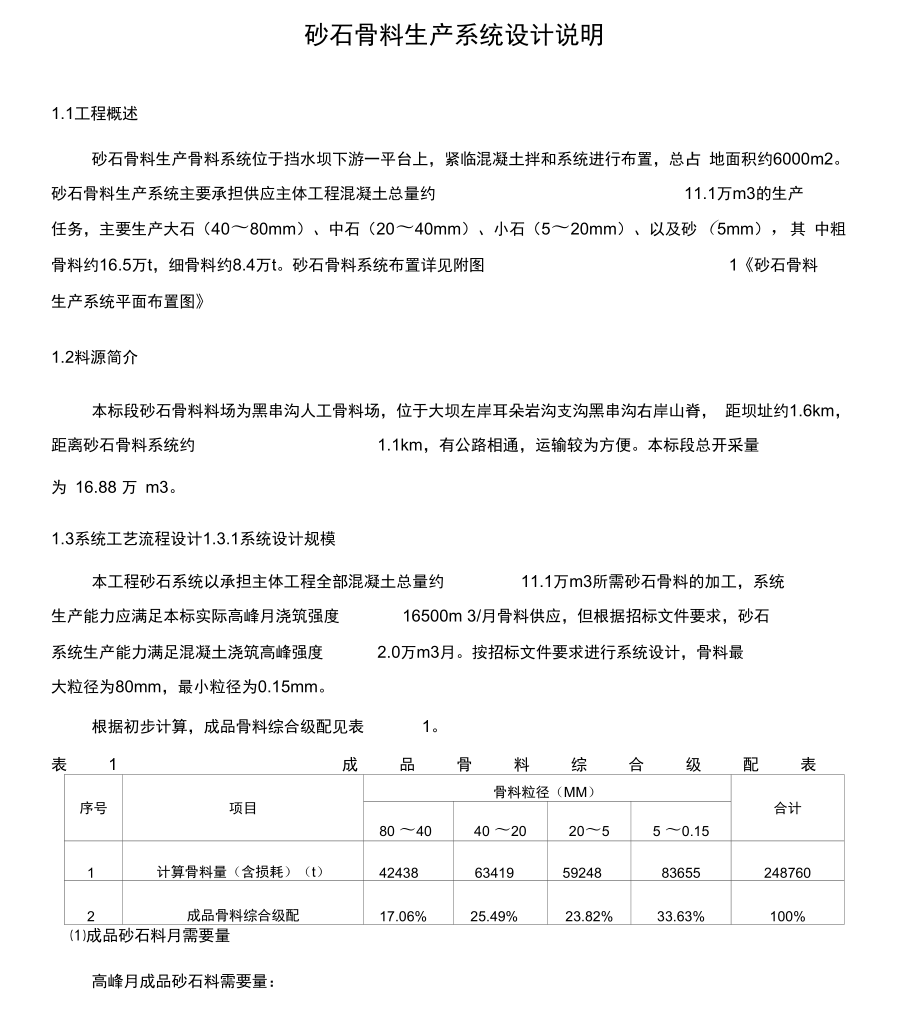

砂石骨料生产系统设计说明1.1工程概述砂石骨料生产骨料系统位于挡水坝下游一平台上，紧临混凝土拌和系统进行布置，总占 地面积约6000m2砂石骨料生产系统主要承担供应主体工程混凝土总量约 11.1万m3的生产任务，主要生产大石（40〜80mm）、中石（20〜40mm）、小石（5〜20mm）、以及砂（5mm），其 中粗骨料约16.5万t，细骨料约8.4万t砂石骨料系统布置详见附图 1《砂石骨料生产系统平面布置图》1.2料源简介本标段砂石骨料料场为黑串沟人工骨料场，位于大坝左岸耳朵岩沟支沟黑串沟右岸山脊， 距坝址约1.6km，距离砂石骨料系统约 1.1km，有公路相通，运输较为方便本标段总开采量为 16.88 万 m31.3系统工艺流程设计1.3.1系统设计规模本工程砂石系统以承担主体工程全部混凝土总量约 11.1万m3所需砂石骨料的加工，系统生产能力应满足本标实际高峰月浇筑强度 16500m 3/月骨料供应，但根据招标文件要求，砂石系统生产能力满足混凝土浇筑高峰强度 2.0万m3月按招标文件要求进行系统设计，骨料最大粒径为80mm，最小粒径为0.15mm根据初步计算，成品骨料综合级配见表 1。
表1 成品骨料综合级配表序号项目骨料粒径（MM）合计80 〜4040 〜2020〜55 〜0.151计算骨料量（含损耗）（t）424386341959248836552487602成品骨料综合级配17.06%25.49%23.82%33.63%100%⑴成品砂石料月需要量高峰月成品砂石料需要量：Qc=20000m 3X2.2t/m 3=44000t/ 月（注：系数2.2为每m3混凝土中的砂石料用量）⑵高峰月毛料处理能力按照成品砂石料的生产要求，考虑到整个加工过程中的加工损耗、运输损耗、堆存损耗、洗石损耗、细砂 石粉流失等综合因素，高峰月毛料处理能力为：Qmd=Qc/T=4.4 X10 ”0.85=51765t/ 月-成品率 n ={k3k4k5k6[1+v(k k-1)]}-仁{1.03 X1.02 xi.02[1+0.35(1.25 xi.02-1)]}-1=0.85⑶系统设计毛料小时处理量及成品砂石料小时生产能力高峰强度月，每月工作 25天，每天工作8小时，并考虑生产不均匀系数 K=1.1,系统设计小时毛料处理量为：Qh=QmdXK/MN=51765 X1.1/(25 X8)=285t/h成品小时生产能力为：Q=Q cXK/MN=44000 X1.1/(25 X8)=242t/h进过以上计算，本系统生产规模毛料小时处理量按 300t/h，成品砂石料小时生产能力为250t/h进行设计，完全能满足高峰期月浇筑强度 20000m 3的骨料供应需求。
1.3.2工艺流程设计砂石料加工系统设计产出成品分别为大石( 80〜40mm)、中石(40〜20mm)、小石(20〜5mm)、砂(<5mm)4种料，设计主要采用粗碎、中碎和细碎的三段破碎及两段筛分来完成整个生产过程根据 破碎筛分的流程，确定生产工艺流程，工艺流程图详见附图 2《砂石骨料生产系统工艺流程图》1.3.3加工流程设备选型1.3.3.1选型原则(1) 生产能力满足招标文件要求，并且要求有一定裕度；(2) 各粒径砂石料的产量能根据需要即时调整；(3) 成品砂石料储量满足混凝土高峰期浇筑 5天用量；(4) 工艺性能可靠，节约占地，建设周期短3.3.3.2设备选型粗碎(第一段破碎)：粗碎原料为黑串沟人工骨料料场的开采石料，要求石料粒径控制在600mm以下根 据生产骨料能力，选用 1台JC1100型颚式破碎机作为粗碎设备，破碎机的开口控制在80〜140mm之间，此时，破碎机产出粒径 <150mm，其产量即能达到300t/h半成品堆料区：为保证成品骨料不间断供应，项目部计划设置地弄廊道半成品堆料区，毛料经粗碎后经胶 带机运至半成品料堆，半成品经过 GZG90-3振动给料机下料，经地弄廊道皮带机运输至筛分楼，根据给料强度，当选用2台GZG90-3振动给料机。
中碎（第二段破碎）：经过筛分进入中碎破碎机的平均流量为 177.35t/h，当选用1台GP11型反击式破碎机，破碎机的生产能力是 170〜190t/h，完全满足生产需要细碎制砂（第三段破碎）：经过筛分流程计算，进入制砂机平均流量为 57.78t/h，当选用1台VSI5X9532型立轴式冲击破碎机制砂，此时，洗去石粉后系统的产砂总量是 94.67t/h筛分楼：筛分系统分初筛和复筛，初筛：根据筛分流程计算，通过初筛的流量是 300t/h，当设置2台2YA2460圆振动筛分机，每台筛分机共4层筛网（80mm > 40mm、20mm、5mm），初筛后共进入成品料堆为 119.65t/h复筛：设置1台筛分机共2层筛网（20mm、5mm），经过筛分流程计算，通过复筛分的流量是 49.92t/h选用1台2YKR2148圆振动筛分机，在筛分机内加水冲洗通过骨料加工系统级配平衡计算，经过以上设备配置，实际成品砂石骨料生产能力为280t/h，完全满足高峰期混凝土浇筑需求砂石骨料加工系统主要设备及胶带机主要参数见表2,表3序号主要设备型号数量（台）处理能力（t/h）备注1鄂式破碎机JC11001215〜295南昌矿山2棒条给料机GZT12301250〜280南昌矿山3圆锥破碎机GP111170〜190美卓（安谷）4立轴破碎机VSI5X95321180〜280上海世邦5圆振动筛2YA24602260〜840鞍山矿山6圆振动筛2YA21481141 〜706南昌矿山7螺旋分级机FC1019〜42南昌矿山8振动给料机GZG90-32300南昌矿山砂石骨料加工系统主要设备表胶带机主要参数性能表输送能力备注编号投影长度（m）提升高度（m）功率倾角。
表2表3带宽（mm）J165030.4101832318.5J265017.7323J380037.9101854630J465014.626411J565021.161626411J665014.4002645.5可逆配仓J765011.7002643J865014.4002645.5可逆配仓J965011.7002643J1065019.472026411J116502171826411J1265035.2101626417J1365035.5101626417J1465034.9101626417J1565031.4101826417J166507.12162647.5J1765023.3819264151.4系统平面布置设计1.4.1系统组成骨料加工系统由上料平台、粗碎车间、半成品料堆、初筛分车间、中碎车间、复筛分车 间、细碎制砂车间及调节料仓以及成品料仓、供电系统、供排水系统及相应的辅助设施等组 成，各车间之间用胶带机连接具体布置见附图 1《砂石骨料加工系统平面布置图》⑴毛料上料平台 毛料上料平台布置在靠近路边侧，便于毛料直接运至上料平台卸料上料平台用浆砌石 及干砌石砌筑，砌筑高程为 EL.994.0,上料平台坡度控制在8%- 15%⑵粗碎车间 粗碎车间紧邻上料平台布置，毛料经 GZT1230棒条给料机送入粗碎车间中。
粗碎车间地面高程为EL.988m，为钢筋混凝土加金属结构的复合型结构， 布置一台JC1100型鄂式破碎机，破碎料经J1胶带机运输至半成品料堆 ⑶ ⑷筛分车间 筛分车间靠近半成品料堆布置， 地面高程为EL.988m，为钢筋混凝土加金属结构的复合型结构，布置2台2YA2460圆振动筛，设80mm、40mm、20mm、5mm四层筛网80〜150mm的骨料经 J5、J7胶带机运输至中碎车间加工；40〜80mm的骨料一部分经J6、J12胶带机运 输至进入成品料仓，一 部分经J5、J6胶带机运输至中碎车间加工20〜40mm的骨料一部分经J8、J13胶带机运输至进入成品料 仓，5〜20mm的骨料一部分经J9、J14胶带机运输至进 入成品料仓，小于5mm的骨料一部分经J15胶带 机运输至进入成品料仓复筛分车间布置在初筛分车间的附近，地面高程 EL.988.00m，为钢筋混凝土加金属结构的复合型结构，布置1台2YKR2148圆振动筛，设20mm、15mm、5mm三层筛网大于20mm 的骨料一部分经11#胶带机运输至进入成品料仓，一部分经 8#、9#胶带机运输至细碎制砂调节料仓等待加工； 15〜20mm的骨料一部分经8#、9#胶带机运输至细碎制砂调节料仓等待加工，一部分经12#胶带机运输至成品料仓， 5〜15mm骨料一部分经8#、9#胶带机运输至细碎制砂调节料仓等待加工，一部分经 12#、13#胶带机运输至成品料仓；小于5mm的骨料经过洗砂机后，由14#、15#胶带机运输至成品料仓。
筛分车间结构图详见附图 3《筛分楼基础及钢筋图》⑸中碎车间中碎车间及调节料仓布置在半成品料堆与初筛分车间附近，为钢筋混凝土结构采用 1台GP11立轴式破碎机，加工来自初筛分过来的部分 80〜150mm骨料，破碎后经J3、J4胶带机运输至筛分车间中碎结构详见附图 4《GP11圆锥破碎机基础结构图》细碎制砂车间细碎制砂车间及调节料仓地面高程为EL.988m制砂车间为钢筋混凝土结构采用1台VSI5X9532立轴 式破碎机，细碎后的40〜20mm骨料经J8、J13胶带机运输至成品料仓，20〜5mm的骨料经J9、J14胶带 机运输至成品料仓细碎结构详见附图5《立轴破碎机基础结构图》⑹半成品料堆半成品料堆布置在粗碎车间附近， 地弄廊道顶部及料堆地面高程为 EL.988m，地弄廊道布置2台GZG90-3型振动给料机，经2#、3#胶带机运输至初筛分车间 半成品料堆结构图详见附图6《半成品料堆结构图》⑺成品料仓分为成品骨料仓和成品砂仓紧邻混凝土拌和系统布置，料仓成弧形字型布置， 地面高程为EL.988m，成品料仓形成1.5%的排水坡坡度，骨料仓之间设置5.0m高的砌石隔墙，骨料堆高 9m成品料仓的堆存容积按 7天用量考虑，其中80mm〜40mm骨料仓容800t，40mm〜20mm骨料仓容1000t，20mm〜5mm骨料仓容1200t，成品砂仓容量分为二个仓，一个为存料 （脱水）仓区，另一个为供料仓区。
成品砂仓总仓容为 1500t1.4.2供排水系统 1.4.2.1供水系统供水系统主要指供应骨料生产过程中的砂石骨料冲洗用水，系统最高设计用水量为300m Eh筛分车间用水筛面喷淋用水和卫生冲洗用水，筛面喷淋用水除完成对筛面骨料的冲洗外， 也附带有除尘的功能用水量为 220m3/h粗、细碎、制砂车间用水主要由破碎机除尘用，用水量分别为 20m 3h系统零星用水主要是公共项目用水，如消防用水，道路养护用水及事故抢修用水等 （系统室外管路的泄露消耗也计入本部分），其用水量为20m3/h在1#泵站设置2台IS125-100-315B离心泵抽水，通过DN500主水管输送至砂石骨料加 工系统直供以DN500mm作为主供水管（长600m），进入砂石系统内用DN50mm钢管分别引至粗 碎、细碎、 制砂车间和其它零星部位，用 DN250钢管引至筛分车间根据系统的布置特点，把系统分为 3个消防区：粗碎车间消防区、中碎车间和筛分车间消防区、细碎制砂车间消防区各生产车间全部配备干粉灭火器消防主管直接从经过该小区的供水管上分支 安装表4 供水系统主要设备、材料和工程量表序号名称单位数量备注1水泵 IS125-100-315B台22土石方开挖m31003土石方回填m3804供水管DN500m2005供水管DN250m1006供水管DN50m2001.422排水系统砂石骨料加工系统所产生的污水通过场内排水沟和排水管道汇集后进入砂石骨料加工系统沉砂池。
场内采 用M7.5浆砌石排水沟，净断面为800mm X800mm沉砂池占地面积为50m 2,深2m在砂石骨料加工系统配置一台 PC300反铲定时进行沉砂池的清理工作， 避免细砂的淤积将沉砂池的出口高程设置在距地面深 0.5m的位置，将沉砂池面层的清静水排到水循环利用单位1.5生产系统环境文明施工1.5.1防尘设计砂石骨料加工系统在生产过程中产生大量的粉尘，必须采用综合防尘措施，以保证作业地点的空气中含尘 浓度符合国家卫生标准和三废排放标准的要求综合防尘措施，除改进工艺、加强维护管理、采取个人防护和定期检测外，主要有湿式除尘、尘源封闭和通风除尘等方式湿式（法）除尘简单方便，经济有效，本系统主要采用湿式除尘的方法进 行系统防尘湿式除尘总用水量约为处理量的8%〜10%其中分配比例为初碎10%细碎10%立轴破 碎10%筛分50%（冲洗除外），转运堆料20%采用喷雾器喷洒，喷口直径不小于2mm，扩 散角大于30 ° -60每个喷 头喷水量约250〜300L/h，水压力为2〜3kgf/cm 21.5.2噪音防护设计砂石骨料加工系统的主要设备多是强烈的噪声源，对外污染环境，对内严重影响操作人员的健康。
噪声的防护主要有降低声源的声级、设置音障、隔音室以及采用集中遥控和个人防护等措施1.5.3废渣处理系统产生的废渣先进行单独堆放，然后用自卸汽车运至指定堆放1.6系统建安工程量砂石骨料生产系统建安工程量如下表所示表5 骨料加工系统主要工程量清单编号项目单位工程量备注毛料上料平台1土石回填m325002M7.5浆砌石m3540粗碎车间1基础石方开挖m34252基础土石回填m32203C15混凝土m3304C25混凝土m31805钢筋t8.95钢结构t3.2编号项目单位工程量备注半成品料仓及其地弄廊道1基础石方开挖m32502基础土石回填m31303C15混凝土m3254C25混凝土m31405钢筋t11.96钢结构t1.3四初筛分车间1土石开挖m32002土石回填m3503C15混凝土m334C25混凝土m3255钢筋t2.16钢结构t3五中碎车间及调节料仓1土石开挖m32252土石回填m3503C15混凝土m354C25混凝土m31005钢筋t5.06钢结构t1.0六复筛分车间1土石开挖m32002土石回填m3803C15混凝土m32.54C25混凝土m3505钢筋t2.56钢结构t5七细碎制砂车间及调节料仓编号项目单位工程量备注1土石开挖m34252土石回填m32203C15混凝土m354C25混凝土m31005钢筋t46钢结构t3八成品料仓1土石开挖m356002土石回填m332003M7.5浆砌石m31200九各部位胶带输送机1各部位胶带机总长m3912土石开挖m38163土石回填m33204基础混凝土m3705钢筋t26钢结构t80十骨料系统电气部分1避雷器FS-10组32酉己电木巨GGD1-05面53低压电容补偿柜PGJ-16 x 14面54启动箱XL-21台25自耦降压启动箱JJ1B台246灭火器MFA3磷酸氨盐具37变压器 S9-1250/35/0.4台1十一供水系统1基础挖方m34002C20基础混凝土m3403水泵 IS125-100-2500台1编号项目单位工程量备注十二沉砂池1土石方开挖m39452土石方回填m34703C20混凝土m3804钢筋t1.3十三排水沟1土石方开挖m34702土石方填筑m31703M7.5浆砌石m3120十四系统场地平整m260001.7系统建安施工设备、人员配置系统建设主要设备机械编号名称型号单位数量备注1液压反铲PC300台12装载机ZL50台13空压机6m 3台14汽车吊QY20台25砼振捣器$50只66砼振捣器$100只67蛙式打夯机台38气焊设备套39自卸汽车20t辆5毛料运输表8 人员配置表序号工种单位数量备注1机械工人102钢筋工人83焊工人34模板工人10序号工种单位数量备注5汽车司机人96普工人157安全员人28管理人员人6合计人61土建施工:1、工程项目：公伯峡水电站砂石加工系统土建工程包括：粗碎、中碎、制砂车间、预筛分楼基础，胶带机基础，锅炉房基础，供排水及房建基础工程的开挖、回填、基础砼浇 筑等工程。
2、施工万案：⑴土方开挖及回填根据设计图确定基础的位置，定位放线，测定标高，采用反铲进行开挖，自卸车外运，人工配合削坡，基础夯实采用振动碾或蛙式打夯机碾压，严格控制碾压遍数，每层铺设厚度300mm，按规范每层取样，达到设计要求的压实系数，方可进行下一道工序的施工 3 :7灰土的土料采用基础挖出的土料进行筛分，其粒径不得大于 5mm，熟石灰中不得夹有未熟化的生石灰，也不得含有过多的水分，填料的含水率和相应于容重由试验确定⑵模板工程模板安装必须严格按设计图纸测量、放线，重要部分应多设控制点，以便检查校正，模板及其支架、支撑在安装过程中必须设置足够的加固设施，以防跑模固定在模板上的预埋件和预留孔均不得遗漏，埋件安装须牢靠位置准确，允许偏差应符合技术要求，安装模板前将模板表面粘结 的杂物清理干净，并刷脱模剂模板拆除必须符合规定的砼令期⑶钢筋工程先将钢筋进行拉直校正，利用钢筋切断机、弯曲机，按照设计图纸进行加工制作钢筋绑扎依据施工图纸测量放线，绑扎加固牢靠钢筋必须有出厂合格证，并经检验合格后方可使用，钢筋表面应洁净、无损伤、无油渍和铁锈，在使用前清除干净，浇筑前由监理工程师检查验收钢 筋、预埋件及模板，检查验收合格后方可开盘浇筑。
⑷砼工程砼采用0.35m3滚筒式搅拌机现场拌制，小翻斗手推车运输，人工浇灌，采用插入式振捣器振捣密实，平板式振捣器收面，浇筑层的厚度应为插入式振捣器作用部分长度的 1.25 倍，表面振捣浇筑层厚度为20cm,浇筑砼应使用振捣器捣实到最大密度，每一振点的振捣延续时间应以砼表 面呈现浮浆，不出现气泡，不在沉落为准插入式振捣器应尽量避免触动钢筋及预埋件浇筑过程中应观察模 板、支架、钢筋、预埋件和预留孔的情况，当发现有变形、移位时，应立即停止浇筑，并应在浇筑的砼凝结前 修整好砼标号由试验根据设计图纸要求 提供配合比，并经监理工程师批准，应严格按照配合比计量配制水 泥要有出厂合格证，并经试验复检合格后方可使用，砂、石骨料要经试验室检验含泥量、含水量、逊径、超径 合格后方可使用砼浇筑后安排专人养护⑸砌筑工程按设计砂浆等级，由试验室提供砂浆配合比，并经监理工程师批准，严格按配合比准确计量配制砂浆⑹房建工程房屋的梁、柱、板根据设计图纸，采用散装钢模板立模浇筑，屋面按设计要求铺设保温层、找平层、防水层门窗采用后塞口的方法安装门窗，按设计要求做装饰抹灰金属结构制安及设备安 装：1、 工程项目：砂石加工系统结构制安及设备安装工程包括：粗、中碎车间，制砂车间，预筛分车间，筛分车间，胶带 机栈桥及胶带机，振动给料器等钢结构制安装及设备安装调试。
2、 施工前准备：所有参加制作与安装的技术人员，均应熟悉图纸、设备说明书、施工工艺、施工计划根据施工场地、 设备重量、结构重量、安装高度来确定起重设备及安装方案在制砂车间，粗碎车间附近设置两个制作钢平 台，对到货的设备进行清点、检查组织制作安装所需的吊装、汽车、电焊机、气割设备、钻床、平磨机、倒 链及小型工器具等，做好材料到货计划3、 工艺流程：划线放样一下料一单件制作一整体组装一调整校正一除锈一喷漆一验收一埋件放线f栈柱吊装加固f 栈桥组节f保温f栈桥吊装（包括胶带机中间架、机头、托滚等）f栈桥组装f调整就位f加固f补漆f验收4、 钢结构制作：⑴钢材的放样和号料，应根据工艺要求预留焊接收缩余量及切割加工余量，符合规定的允许偏差切割 前，应将钢材表面切割区域内的铁锈、油污等清除干净；切割后，断口上不得有裂纹和大于1.0mm的缺陷，并 应清除边缘上的熔瘤和飞溅物等有需要开坡口的对接接头，焊接坡口加工尺寸的允许偏差应符合国家标准《手工电弧焊接头的基本型式与尺寸》(GB985 — 80 )和《埋弧焊焊接接头的基本型式与尺寸》 (GB986- 80 )中的有关规定⑵定位点焊所有的焊接材料的型号，应与正式焊接的材料相同，点焊高度不宜超过设计焊缝高度的2/3, 并应由持有合格证的工人焊接。
焊条使用前，必须按照质量证书的规定进行烘烤，低氢型焊条经过烘烤后，应 放在保温箱内随用随取施焊前焊工应复查组装质量和焊 缝区的处理情况，如不符合要求，应修整合格后方能 施焊，谨防钢结构产生焊接变形焊接完毕后应清除熔渣及金属飞溅物⑶ 所有构件的制孔，应按设计图纸要求进行配孔零部件上孔的位置度，应按照国家标准《形状和位置公差》(GB1184 — 80 )计算标注，如设计无要求时，成孔后任意两孔之间的距离的允许偏差 值应符合GB205—83规范的有关规定⑷钢结构的除锈和涂底工作应在质量检查部门对制作质量检查合格后， 方可进行除锈、涂料和涂刷厚度应符合设计要求⑸构件制作完成后，应按照施工图的要求和《钢结构工程施工及验收规范》 (GBJ205—83)规范的规定，对成品进行检查验收外形和几何尺寸的允许偏差符合规范规定5、钢结构的安装：⑴构件安装前，应根据基础验收资料复核各项数据，并标注在基础表面上，支撑面、支座和地脚螺栓的位置、标高等的偏差应符合《钢结构工程施工及验收规范》 (GBJ205— 85 )规范的规定复核定位应使用轴线控制点和测量标点的基准点，钢柱脚下如需要填垫钢板时，每迭不得多于三 块，钢柱地脚底板面与基础间的空隙，应用细石混凝浇筑密实。
⑵) 装卸、运输和堆存，均不得损坏构件和防止变形，堆放应放置在垫土或平地上，已变形的构件应予矫正，并重新检验⑶首先在预埋底板上测出中心点，划出十字线，进行栈柱的安装，栈柱底部螺栓连接或焊接，测量检查各立柱间距、顶面高程、垂直误差，进行调整加固立柱安装完成后再安装栈桥，栈桥应先低 后高的顺序进行安装，在吊装栈桥时，可将胶带机随同栈桥一起吊到设计位置，栈桥的保温能在地面上安装的 尽量在地面安装，栈桥安装时各构件的连接接头必须经过检查合格后，方可紧固和焊接本系统最大起吊重量 可根据不同的起吊重量、起升高度确定起吊设备. 泓最高起升高度",各构件6、设备的安装：⑴首先安装廊道内给料机、电动弧门先安装给料机接料口，给料机、电动弧门人工加滚扛运入廊道内， 在廊道下料口处设三角架用倒链将接料口、弧门吊起配孔，调整检查合格后将螺栓拧紧，对有些预埋螺栓有问 题部位，征得监理工程师同意，进行焊接加固接料口安装完成后，用倒链将给料机提起，用 3"钢丝绳将给料机弹簧与预埋吊环连接卡紧，检查调整验收⑵有栈桥的胶带机可同栈桥一同起吊就位，无栈桥胶带机可在地面铺设首先由测量找正机头、机尾及 胶带机中心位置，将机头、机尾固定后，用钢丝拉紧中心线，再进行中间架、托辊等附件的安装，各中间架按 设计位置现场焊于支腿上，托辊安装完后应在一条直线上，根据设计要求配置重垂块。
清扫器与胶带应接触良 好，胶带接头应粘牢⑶各型号振动筛安装时，根据楼体结构应自下往上逐层安装，首先安装振动筛支撑架，吊装振动筛，安 装驱动电机，连接皮带，根据厂家设计说明及图纸要求，调整振动筛角度，偏心块，进行调试运行⑷鄂式破碎机、标准圆锥破碎机、立式冲击破、细砂处理单元到货后，应按到货清单进行清点，检查各部 件在运输过程中有无缺件、损伤，测量检查预埋件，将主机吊装就位，根据各生产厂家说明及图纸，安装设备 附件，调整鄂破、圆锥破、立破进料口及出料口尺寸，调整砂处理单元调速电机及进、出口水流量，调试运 行⑸锅炉及附件到货后，按供货清单进行清点，并分类保存，对锅炉仪表及时进行校核本锅炉自重约 32T，用50T吊车人工配合进行吊装就位，就位后采用千斤顶、导链进行调整锅炉安装应严格按《锅炉管子 制造技术条件》 (JB1611 — 83)执行，锅炉轴向中心线前端较后端高20~25mm，以利排污锅炉调平以炉排为准，纵向水平允许误差土 3mm，横向水平允许误差土 10mm，标高误差土 5mm，两侧水位计显示误差土 5mm，锅炉就位后，将引风机、鼓风 机、除尘 器、省煤器等按图纸设计要求进行组装，组装前检查校对基础尺寸与稳定性，仔细检查各活动部位是否开启灵 活。
各轴承应有足够的润滑油，调整适合后方可试车，锅炉烟囱地面拼装后，采用25T吊车进行吊装，固定拦 风绳各阀门安装前应做渗漏试验，安全阀交有关质检部门进行校核，管道安装严格按照设计防腐及焊接要求 进行安装锅炉安装完成后，应严格按照《锅炉管子制造设计条件》(JB1611 — 83)标准进行水压试验，烘 炉和煮炉电气设备安装1、 低压配电盘、动力箱、控制箱到货后，应首先开箱检查设备的型号、数量、随箱文件、检验证等，运 输中有无器件脱落、损坏，如满足设计要求，选择合适的位置找平基础、吊装就位与基础固定，校验配电盘、 动力箱、控制箱内电流表、电压表、电流互感器、电度表、中间继电器、时间继电器、测量盘、箱内一次、二 次回路绝缘，配置盘内母线，与变压器的连接完成后连接动力电缆、控制电缆，通电带负荷，检查盘内开关动 作可靠性，以及分、合信号指示的正确性做过载保护试验，在单个系统完成安装、试验后，进行整体系统的 无负荷联动试验，无负荷联动完成后，做重载试验及带载启动试验2、 电缆敷设将电缆盘置于放线架上，牵引电缆头直行，留够接线余量后，从终端开始往回固定，在栈桥上每一横挡做一个固定点，在直电缆架上每 10m 一个固定点，在拐弯处，每米一个固定点。
电缆排列原则是动缆在上，控缆在下，固定至起始点，留够接线余量后，用钢锯截断，在截 断面作防潮包扎，按电缆芯 线截面准备好线鼻子和压线钳，铜线鼻子除氧化层并挂锡，铝线鼻子接触面用砂纸打光，并用无水酒精擦净视线鼻子孔深割除芯线外皮，套上线鼻子，用 压线钳将线鼻子压紧用 1000V兆欧表测量各芯线对地、以及芯线间的绝缘，应在50 q以上3、 电动机随机设备到货后，在通电运转前，进行机械检查和电气检查，做耐压试验4、 按照设计要求，做砂石加工系统接地网5、 按照设计要求，做砂石加工系统照明系统 六、竣工验收：1、 分部分项工程验收：分部分项工程验收由质安办会同监理工程师在初检、复检的基础上进行，每项工程基础验收均应有签 证2、 阶段验收：阶段验收由质检总工程师负责准备验收资料，质保经理组织有关人员会同验收小组进行验收签证3、 验收资料准备：按单元、分部、单位工程分别整理质量检验、试验记录，并依据“单元工程质量 检验评定办 法”进行质量等级评定4、 “施工报告”编写由生产办完成，其内容包括：工程概况、施工组织机构、施工组织设计、施工进度及完成的工程量、施工工 艺、方法、设备 利用及有关参数、现场质量控制的办法、存在问题及处理意见、附图及附件（施工完工图纸、设计变更和与业主来往信函） 。
5、 “施工质量报告”由质安办完成，其内容包括：概述、施工质量管理、质检机构、质检程序、质量检验检测办法、依据的标准、质量检验检测 资料整理分析及结果（附质量评定表） 、存在问题及处理意见、附件（分部分项工程质量检验表）6、备查资料：a、 初检、复检、终检记录；b、 甲方有关质量问题的信函、资料；C、有关质量问题的会议纪要七、质量保证措施：1、组织机构：本工程项目的质量体系组织机构如下图:水电四局局长项目经理⑴ 项目经理组织、领导项目部的全面工作,质量保证经理权负责，为本局承担该工程项目的第一责任者⑵质保经理对该工程的质量保证负责对本工程中各项质量活动及部门进行检查监督、仲裁及协调主管质安办并授于质安办主任足够的权力: 取⑶总工程 师协助项目经理工作，主管 施工技术检施工质量领导生产技术办；主 持制定生产技术方案、质量计划和实施细则；组织领导工程设计评审、工程质量审查、验收，协调有关部门的工作⑷ 质安办主任直接接受质保经理领导质安办是独立机构，主要职能是：制定修改和有效地实施质量保证大纲，并验证监督各种活动按规定程序执行的情况通过监督、检查，鉴别质 量问题，提出建议和解决办法监督活动是强制性的，有权对不符合、有缺陷或不满足规定要求的事项 及活动采取制止活动，有关部门和人员必须无条件执行。
⑸ 生产技术办在总工程师的领导下，对质量安全活动进行筹划与布置，对工程质量进行 全过程控制，并按规定收集整理质检资料，配合监理工程师进行检查验收一般向总工程师报告工作， 必要时向质安办主任汇报并且负责施工设计、施工组织、施工工艺、施工进度等生产技术工作，并具 体执行及落实，执行规定的程序按规范进行施工达到规定要求⑹ 生产技术办在总工程师领导下，作好施工调度，深入施工现场，检查施工组织及规定 程序执行的状态，组织协调各生产环节，保证完成生产任务对不符合的采取纠正措施在制定生产进 度计划的同时，提出施工安全措施，确保施工安全一般向总工程师报告工作，必要时向项目经理汇报 工作⑺物资办、经营办、综合办在生产办领导下负责材料采购、编制物资采购计划、签订采购合同，并负责物资的验收，必要时监督各施工材料采购、质量、计划等财务管理、治安保卫、宣 传、行政文件管理工作，一般向生产办主任报告⑻ 各工程队队长由项目经理任命，在经理领导下按照规定的程序及质量要求组织生产，制订 生产进度计划、质量保证措施、安全措施、设备、人员调配计划，保证完成生产任务一般向项目经理报告 工作3、施工过程控制施工过程控制是指对该工程项目整个生产过程每道工序处于受控状态，以使工程整体 符合合同/设计 规定和竣工验收规范文件，过程控制由质检总工程师领导，生产技术办和质安办负责实施。
1） 、施工过程控制程序见流程图：（2） 、工序控制：1、工序控制文件由总工程师负责，生产技术办编制，包括内容是：施工工艺方案、施 工细则、工序质 量控制要求及控制措施、工序控制点及控制办法U、H序控制文件形成后应逐级技术交底，使作业者事先明确自己的职责及技术质量要求，进行合格的 作业川、工序过程、施工现场记录，应在施工日志中恰当地描述施工日志由生产办负责逐日填写W、H序控制的质量检查在总工程师领导下由质安办会同生产办、各施工队的质量队长、按照相关文 件及技术要求、按规定的次数、频率进行主要方面是：原材料及半成品的质量复验，现场施工质量检验， 对复验、检验结果应作出记录；工序检查，从项目工序起，上道 工序检查不合格决不能进入下道工序；对不 合格 /有缺陷工序必须按照不合格品控制程序进行纠正处理后，质安办检查合格并由监理工程师检查验收签字后方能进入下道工序工序过程中的检查、试验资料、出现问题及处理结果，均应作好记录并要有责任签字程序由质安办负 责逐项记载施工过程控制流程图研究设计文件、图4、施工测量控- ⑴施工测章由生产技[办醐职月⑵ 施工测M必须依据国凉规范和设计要求母行, 批 准，—按周定程序完成,一测段精度必须满足规范标准。
3）测量仪器昭须按规定的次数 20#行校准，以确保测量成果的精度页朦 1 1 洲量试验 [■定施工工 _j⑷ 对测量成果要按规定进行签字、 审核施工测量手簿、记录等资料由生产办整理归档5、纠正和预防措施：为了在施工过程中，消除潜在因素，应在出现不合格项时迅速查明原因，采 取纠正和预防措施，以免再发生类似的不合格纠正和预防由质安办负责，生产办配合实施一旦出现不合 格品，应做到三不放过，即：原因未查清不放过，质量责任未明确不放过，纠正预防措施未落实不放过八、安全保证措施：1.安全管理目标：工程施工中，我局的安全控制目标为：杜绝人身伤亡事故和机械事故的发生，负伤频率低于行 业平均标准2. 施工安全保证措施：建立健全安全管理网络，强化安全管理机构，充实安全人员，完善各项工作制在质安办内任用3 名事业心强，懂业务的专职安全检查员，各作业厂（队）和班组设一名主管安全的副队（班）长，配置一名 专职安全员和一名兼职安全员，达到每班作业都有安全员，安监人员每班巡视各施工面，检查施工现场的安 全状况及是否有违章作业情况，一旦发现及时制止，真正做到班前交代注意事项，班后讲评，把事故消灭在 萌芽状态中3. 主要工程安全技术措施：⑴做好劳动保护工作。
对现场工作人员，将根据作业种类和特点，并按照劳动保护法规配备相应的劳动 用品，包括：安全帽，绝缘鞋，安全绳（带）防护眼镜，防护鞋袜，手灯等还将按照有关的劳动保护规定 发给工作人员各种补助⑵做好照明安全工作我们将遵守本合同的规定在各施工区，道路，设置足够的照明系统各设备操作 岗位如栈桥、廊道、车间均安装照明系统，同时配备一定数量的 36V安全行灯以备设备检修之用⑶高空作业人员必须佩带安全带（绳），并将安全带悬挂在固定的安全部位凡 3M以上的安装部位，悬挂安全网，并随安装层的增高分层悬挂脚手架的安装必须牢固可靠，脚手板的铺设应符合 规定由于工程工期异常紧迫，在施工过程中，会出现土建施工和机械设备安装交叉作业，当有双层作业情 况出现时，上层施工开始前，必须对下层进行可靠的防护，确保双层作业安全可靠⑷压力容器的安装和运行压力容器的安全附件包括压力表、水位计，安全泄压装置、水位警报装置 等，必须安全可靠，严格按照招标文件及设备的工艺技术要求实施安装、试验在试运行前，必须制定以下 制度：操作人员岗位责任制；容器安全操作规程；容器的运行、维修制度；容器的定期检验制度；容器的事 故报告制度；容器的各类人员，如检验、焊接、操作、维修等人员安全、技术培训考核上岗制度。
