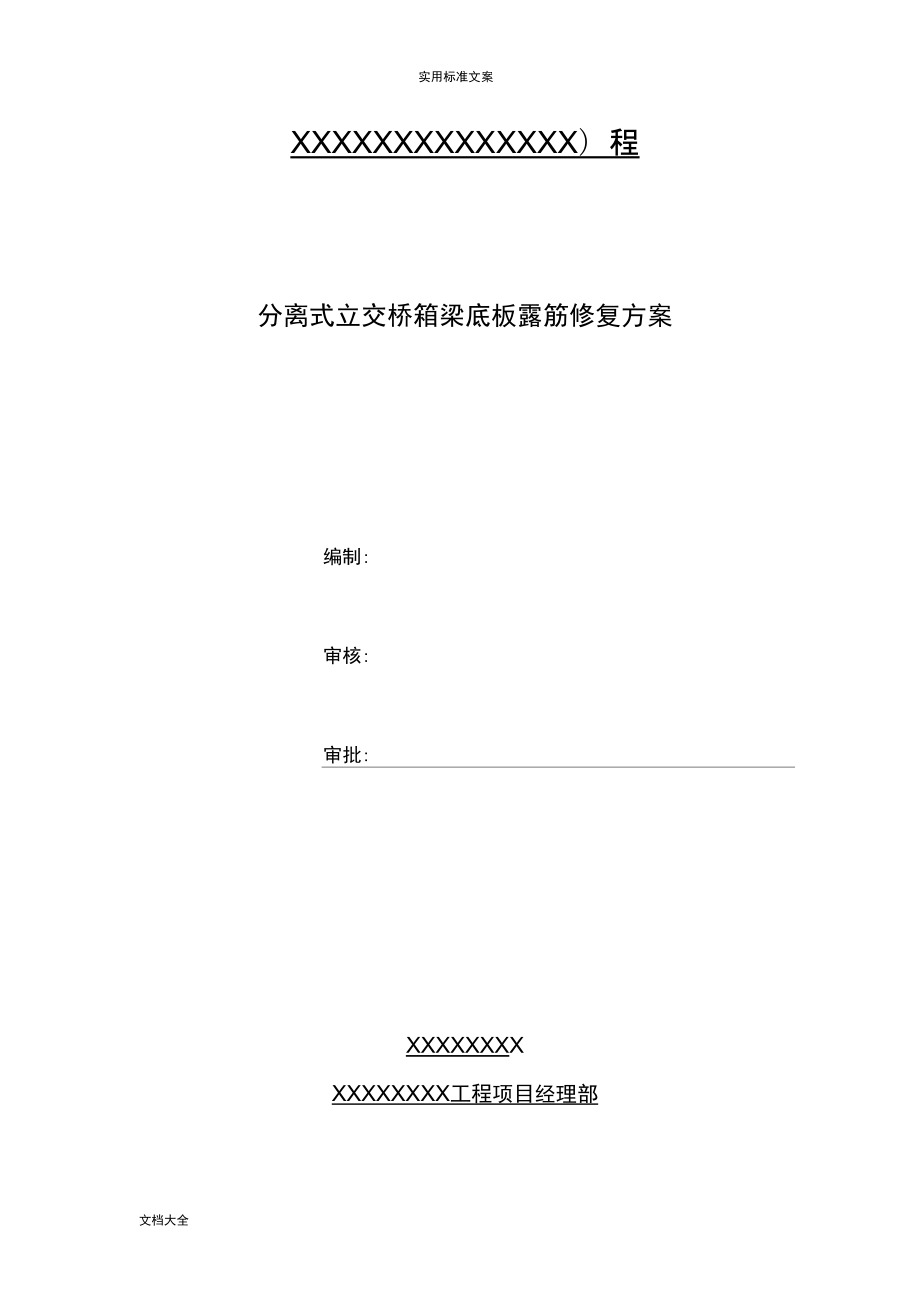

实用标准文案XXXXXXXXXXXXXX）程分离式立交桥箱梁底板露筋修复方案编制:审核:审批:XXXXXXXXXXXXXXXX工程项目经理部年 月曰目录-、工程概况 2..二、 箱梁底板露筋、空洞修复方案 21、箱梁底板空洞、露筋修复施工工艺 2三、 主要材料技术性能指标 4.四、 施工注意事项 5.五、 安全保证措施 5.六、 环境保护措施 6.七、 质量保证措施及验收标准 .6.八、 附图 8..文档大全实用标准文案分离式立交桥箱梁底板露筋修复方案一、 工程概况分离式立交桥下部结构采用桩柱一体式墩、柱式台，桩基础采用 钻孔灌注桩上部结构为2X 30m跨等截面预应力混凝土连续箱梁， 梁高1.6米本桥采用先施工上部箱梁在开挖桥下路基的施工方案右幅箱梁施工完成后，在掏除桥梁下方路基土方时发现箱梁底板 有露筋、空洞等问题，空洞最深的约 5cm但非结构问题项目部组 织专家对箱梁底板露筋修复方案进行了讨论形成了以下意见：1、 对箱梁底板露筋、裂缝进行认真排查，对存在蜂窝麻面混凝土凿除松散部位，保证其余混凝土密实；2、 采用界面剂对粘结面进行处理；3、 建议采用环氧砂浆等材料进行修复处理；4、 修补较厚处可采用防裂缝钢筋网片加强；5、 编制专项实施方案，明确所用材料，工艺、检测等要求。
二、 箱梁底板露筋、空洞修复方案根据JTG/T J22-2008《公路桥梁加固设计规》、 CJJ/T 239-2016《城市桥梁结构加固技术规程》的相关规定，并结合西部地区，特别 是高海拔、高寒地区桥梁通病处治经验，以及本项目桥梁的实际状况， 制定如下病害处治对策：底板混凝土空洞、露筋采用高性能聚合物砂 浆修复1、箱梁底板空洞、露筋修复施工工艺(1) 作业平台采用装修门架为施工平台2) 梁体混凝土空洞、露筋处表面处理用小锤敲击空洞、露筋周边，确定修复围，用簪子或电锤凿除混凝土空洞、混凝土露筋周围的浮浆及松动的混凝土，直至凿出完 整新鲜的混凝土为止，将结合面混凝土凿成锯齿状，以增加无机结 合料与原混凝土之间的结合；若钢筋有锈蚀现象，用钢丝刷或钢丝 轮对锈蚀钢筋进行打磨，将钢筋表面的铁锈清除干净，并清理表面 粉尘，在除锈的钢筋表面用毛刷刷阻锈剂，3) 探测钢筋位置、种植钢筋(混凝土空洞深度大于10cm时采用) 为了使无机结合料与原混凝土能够共同受力， 在梁体打孔并种植“L” 型①12钢筋植筋的工作容主要有：梁体钢筋探测、钻孔、常规清孔、孔壁干燥、清孔、制胶、钢筋加工、植入、养护4) 表面清理混凝土表面处理完毕之后，清理干净，修复前进行洒水，使混凝 土面保持湿润状态，修复前保持接触面干燥并涂刷界面剂。
5) 增设钢筋网片(混凝土空洞深度大于10cm面积大于0.5m2时采 用)为了使新浇筑的无机结合料能够整体受力，新增© 8钢筋网片， 钢筋间距为10cmX 10cm并将钢筋网片绑扎或焊接在种植的钢筋上6) 配制无机结合料由专人严格按照配合比现场配制无机结合料7) 填补无机结合料将配制好的无机结合料分层填补空洞或露筋位置，待第一层干透后，再进行填补第二层，每层填补厚度不能超过 3cm(8) 养生用薄膜覆盖表面，定时洒水养生、保持表面湿润，温度不能低于混凝土浇筑温度三、主要材料技术性能指标聚合物砂浆技术性能指标性能项目单位性能指标凝结时间初凝min> 45终凝h< 24抗压强度7d抗压强度MPa> 4028d抗压强度> 75抗折强度7d抗压强度MPa> 8.028d抗压强度> 12粘结强度14d粘结强度MPa> 1.2收缩率28d收缩率%> 0.10聚合物腻子技术性能指标性能项目单位性能指标表干时间h< 5初期干燥抗裂性无裂纹吸水量g/10min< 2耐碱性无异常耐水性无异常粘结强度标准状态MPa> 0.6冻融循环（5次）MPa> 0.4四、施工注意事项1、 根据不同的混凝土表面质量问题选择修补措施，不可盲目修补；2、 修补作业应细致，不急于求成，严格按规定的工艺流程和操 作 反复进行修补作业；3、 掺配混合料时应先进行试验，确保具有合格的性能，施工中 必 须严格按照经检验合格的配合比配料。
五、安全保证措施施工中，保障施工人员的人身安全、工程的安全，是我们一向坚持的原则，严格遵守国家的安全生产法规、法令，自觉保护劳动者生 命安全，杜绝一切重大事故发生，力争展现出一个良好的企业形象， 展现我们生产管理的综合现代化水平具体措施如下：（1） 使用自备电源或与外电线路共用同一供电系统时，电气设 备应根据当地要求作保护接零或作保护接地， 不得一部分设备作保护 接零，另一部分设备作保护接地2） 所有电气设备的拆接，必须由电工进行，其他人员不能随意操作3） 施工中佩带安全帽、手套等劳保防护用品4） 高空作业必须佩带安全带，并在支架上设置安全网5） 施工车辆在桥面上停放时，要摆放锥型筒6） 加强安全教育，定期召开安全会议六、 环境保护措施环境保护应作为施工中的一个重要环节来控制 对施工区周围环 境，邻近的资产和居民作合理的保护，保护自然资源、树木、花草及 农作物，防止燃料、油、沥青、化学品、污水、废料、垃圾、土或其 他有害物质对河流的污染，防止扬尘和有害气体对大气的污染， 防止 施工噪音污染具体的环境保护措施为：（1） 组织职工学习环保知识，加强环保意识，使大家认识到环 境保护和重要性和必要性。
定期进行环境检查，及时处理违章事宜2） 认真贯彻各级政府的有关水土保护、环境保护方针、政策、 法令，结合设计文件和工程特点，实施施工环保3） 文明施工现场，对场地废料、土石方的废方处理，按设计 要求或监理工程师指定地点处理施工中尽量减少周围环境的影响和 破坏4） 施工废水、生活污水源要采用渗井或其它处理措施清洗 集料机具或含有沉淀油污的操作水，采用过滤的方法或其它处理措七、 质量保证措施及验收标准建立健全质量管理组织机构，全面负责外观质量管理工作，确保 业主、监理等关于工程质量方针、条例、规定和要求的落实，确保质 量体系的有效进行，时刻对修补作业进行检查、评比、指导，及时纠 偏修补作业过程中的弊病必须确保外观质量修补完后，满足《公路 桥梁质量检验评定标准》中有关砼的相关规定文档大全实用标准文案八、附图直路塵工学习公2文档大全。
