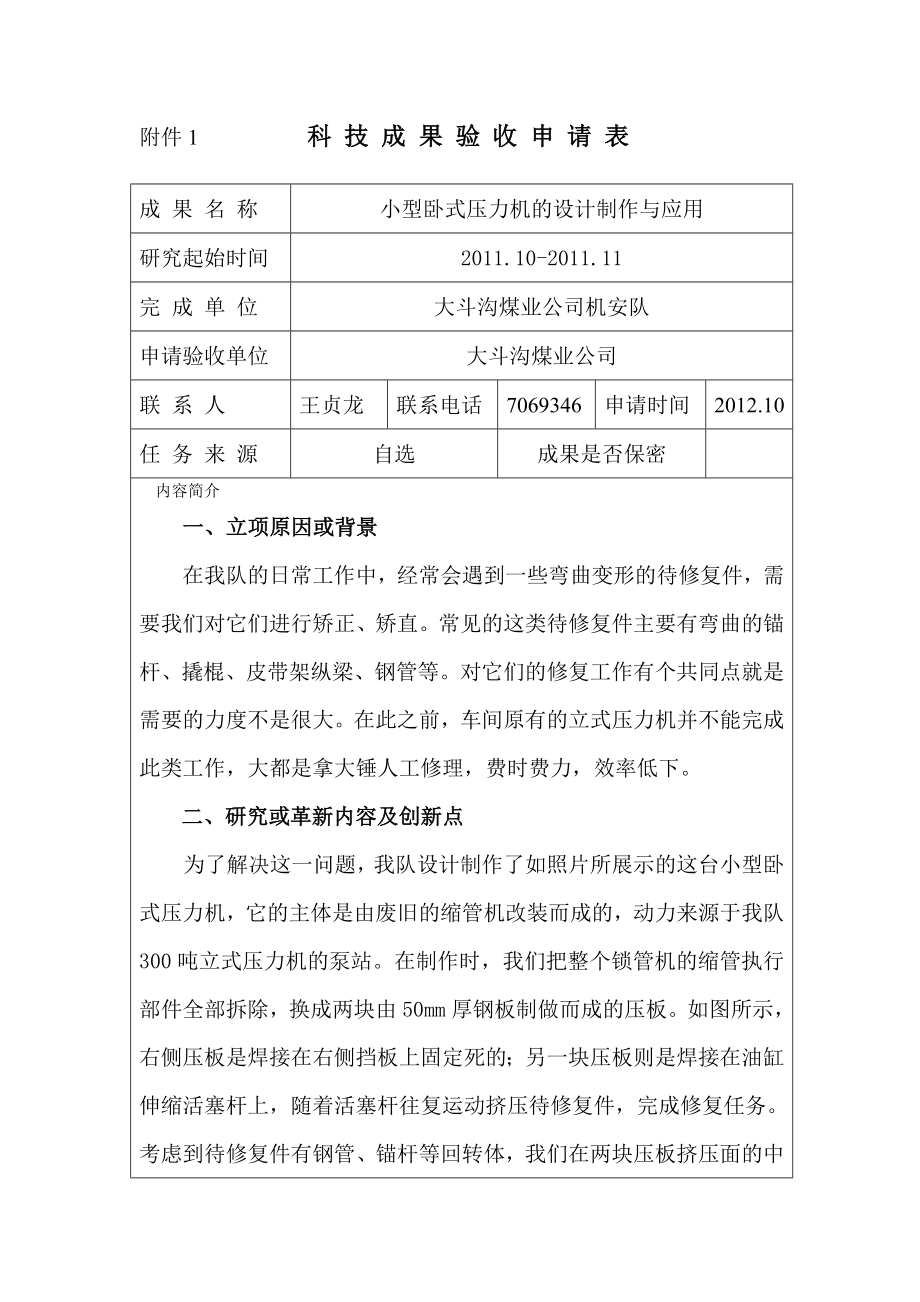

附件1 科 技 成 果 验 收 申 请 表成 果 名 称小型卧式压力机的设计制作与应用研究起始时间2011.10-2011.11完 成 单 位大斗沟煤业公司机安队申请验收单位大斗沟煤业公司联 系 人王贞龙联系7069346申请时间2012.10任 务 来 源自选成果是否保密内容简介一、立项原因或背景在我队的日常工作中，经常会遇到一些弯曲变形的待修复件，需要我们对它们进行矫正、矫直常见的这类待修复件主要有弯曲的锚杆、撬棍、皮带架纵梁、钢管等对它们的修复工作有个共同点就是需要的力度不是很大在此之前，车间原有的立式压力机并不能完成此类工作，大都是拿大锤人工修理，费时费力，效率低下二、研究或革新内容及创新点为了解决这一问题，我队设计制作了如照片所展示的这台小型卧式压力机，它的主体是由废旧的缩管机改装而成的，动力来源于我队300吨立式压力机的泵站在制作时，我们把整个锁管机的缩管执行部件全部拆除，换成两块由50mm厚钢板制做而成的压板如图所示，右侧压板是焊接在右侧挡板上固定死的；另一块压板则是焊接在油缸伸缩活塞杆上，随着活塞杆往复运动挤压待修复件，完成修复任务考虑到待修复件有钢管、锚杆等回转体，我们在两块压板挤压面的中间部位各开了一个20×12的槽，用于在工作时卡住工件。
在工作时，只需两人即可，其中一人控制操纵阀，另一人手持工件完成修复任务三、应用情况及经济社会效益本产品的制作充分利用了我队车间的废旧机器，对它进行合理化的再利用，节约了大量成本费用小型卧式压力机的使用，给生产带来了极大的方便使用这台小型卧式压力机矫直工件的优势在于，加工时一般不会损坏工件，并且减轻了劳动力，节约了生产工时四、存在的问题及推广应用前景由于油缸活塞杆的伸缩范围有限，待修复件的最大加工直径为90mm，但满足了我队日常修复工作的基本需求申 请 验 收 单 位 意 见领导签字＿＿＿＿单位盖章组 织 验 收 单 位 初 审 意 见盖章大斗沟煤业公司科技成果经济社会效益鉴定表项目名称小型卧式压力机的设计制作与应用项目完成单位大斗沟煤业公司机安队项目完成参与人孙发、岳跃亮、白根平、李卫东经济社会效益：本产品的制作充分利用了我队车间的废旧机器，对它进行合理化的再利用，节约了大量成本费用小型卧式压力机的使用，给生产带来了极大的方便使用这台小型卧式压力机矫直工件的优势在于，加工时一般不会损坏工件，并且减轻了劳动力，节约了生产工时财务科（盖章） 年 月 日财务负责人 年 月 日附件2 编号57小型卧式压力机的设计制作与应用一、立项原因或背景在我队的日常工作中，经常会遇到一些弯曲变形的待修复件，需要我们对它们进行矫正、矫直。
常见的这类待修复件主要有弯曲的锚杆、撬棍、皮带架纵梁、钢管等对它们的修复工作有个共同点就是需要的力度不是很大在此之前，车间原有的立式压力机并不能完成此类工作，大都是拿大锤人工修理，费时费力，效率低下二、研究或革新内容及创新点为了解决这一问题，我队设计制作了如照片所展示的这台小型卧式压力机，它的主体是由废旧的缩管机改装而成的，动力来源于我队300吨立式压力机的泵站在制作时，我们把整个锁管机的缩管执行部件全部拆除，换成两块由50mm厚钢板制做而成的压板如图所示，右侧压板是焊接在右侧挡板上固定死的；另一块压板则是焊接在油缸伸缩活塞杆上，随着活塞杆往复运动挤压待修复件，完成修复任务考虑到待修复件有钢管、锚杆等回转体，我们在两块压板挤压面的中间部位各开了一个20×12的槽，用于在工作时卡住工件在工作时，只需两人即可，其中一人控制操纵阀，另一人手持工件完成修复任务实物照片：三、应用情况及经济社会效益本产品的制作充分利用了我队车间的废旧机器，对它进行合理化的再利用，节约了大量成本费用小型卧式压力机的使用，给生产带来了极大的方便使用这台小型卧式压力机矫直工件的优势在于，加工时一般不会损坏工件，并且减轻了劳动力，节约了生产工时。
五、存在的问题及推广应用前景由于油缸活塞杆的伸缩范围有限，待修复件的最大加工直径为90mm，但满足了我队日常修复工作的基本需求。
