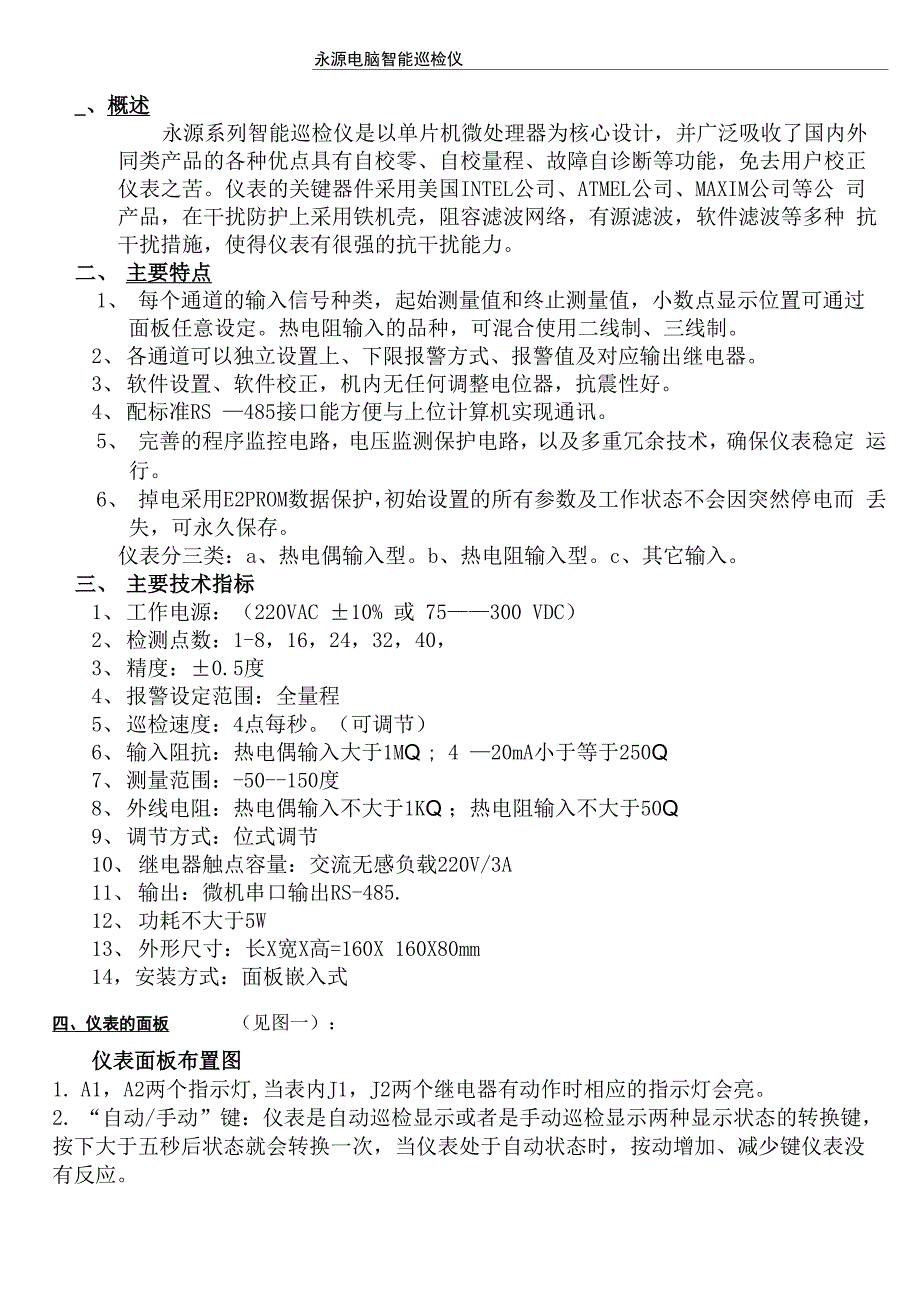

永源电脑智能巡检仪_、概述永源系列智能巡检仪是以单片机微处理器为核心设计，并广泛吸收了国内外 同类产品的各种优点具有自校零、自校量程、故障自诊断等功能，免去用户校正 仪表之苦仪表的关键器件采用美国INTEL公司、ATMEL公司、MAXIM公司等公 司产品，在干扰防护上采用铁机壳，阻容滤波网络，有源滤波，软件滤波等多种 抗干扰措施，使得仪表有很强的抗干扰能力二、 主要特点1、 每个通道的输入信号种类，起始测量值和终止测量值，小数点显示位置可通过 面板任意设定热电阻输入的品种，可混合使用二线制、三线制2、 各通道可以独立设置上、下限报警方式、报警值及对应输出继电器3、 软件设置、软件校正，机内无任何调整电位器，抗震性好4、 配标准RS —485接口能方便与上位计算机实现通讯5、 完善的程序监控电路，电压监测保护电路，以及多重冗余技术，确保仪表稳定 运行6、 掉电采用E2PROM数据保护，初始设置的所有参数及工作状态不会因突然停电而 丢失，可永久保存仪表分三类：a、热电偶输入型b、热电阻输入型c、其它输入三、 主要技术指标1、 工作电源：（220VAC ±10% 或 75——300 VDC）2、 检测点数：1-8，16，24，32，40，3、 精度：±0.5度4、 报警设定范围：全量程5、 巡检速度：4点每秒。
可调节）6、 输入阻抗：热电偶输入大于1MQ ; 4 —20mA小于等于250Q7、 测量范围：-50--150度8、 外线电阻：热电偶输入不大于1KQ ；热电阻输入不大于50Q9、 调节方式：位式调节10、 继电器触点容量：交流无感负载220V/3A11、 输出：微机串口输出RS-485.12、 功耗不大于5W13、 外形尺寸：长X宽X高=160X 160X80mm14，安装方式：面板嵌入式四、仪表的面板 （见图一）：仪表面板布置图1. A1，A2两个指示灯,当表内J1，J2两个继电器有动作时相应的指示灯会亮2. “自动/手动”键：仪表是自动巡检显示或者是手动巡检显示两种显示状态的转换键， 按下大于五秒后状态就会转换一次，当仪表处于自动状态时，按动增加、减少键仪表没 有反应3. “设置”键：当仪表处于测量状态时，按动此键，仪表就转入设定状态，当仪表处于 设定状态时，按动此键，仪表参数会自动转换（具体使用，详看后面的参数设定）4. 增加键：参数设置时，按动此键，参数值增加5. 减少键：参数设置时，按动此键，参数值减少6. 复位键：按动此键，系统复位，仪表重新启动8. 显示窗口：处于测量状态时，显示测量值，处于设定状态时，显示参数值。
9. 测量通道显示窗口：显示当前显示值所处通道五、仪表的安装使用按照（图六）的尺寸开好仪表屏孔，然后把仪表固定在仪表屏上，再按图二（图四）、 图三（图五）的尾部接线图给仪表接线；热电阻可以采用二线制，也可采用三线制，如 果采用二线制，请把热电阻的B端和C端连接在一起（也就是把接线插座的下面一排接 线柱全短接在一起,然后在仪表的背部和C端连接在一起接热电阻的一端，A端接热 电阻的另一端如果采用三线制就直接按照（图二，三）A端接独立端，B、C端接公共 端即可RS485接口采用屏蔽线8脚接A （ + ），9脚接B （-）.图二：1-24点电阻输入尾部接线图图三：1-40点电阻输入尾部接线图26 50A1A2A3A4A5A6A7A8A9A10A11A12• • •A21A22A23A24B1B2B3B4B5B6B7B8B9B10B11B12• • •B21B22B23B241 25图四、24点内（一个50芯插座）热电阻接线明细26 50A1A2A3A4A5A6A7A8A9A10A11A12• • •A21A22A23A24B1B2B3B4B5B6B7B8B9B10B11B12♦ ♦ ♦B21B22B23B241 2540点内巡检仪1-24点（上面一个50芯插座）热电阻接线明细A25A26A27A28:A29 A30 A31 A32 A33 A34 A35 A36 A37 A：38 A39 A4Q.• • •B25B26B27B28B29 B30 B31 B32B33B34B35B36 B37 B38B39B40,・・• • •26 50125图五，40点内巡检仪25-40点（上面一个50芯插座）热电阻接线明细（图六）仪表屏开孔尺寸iE v— -n q1■ ± nini _六、仪表操作使用：（一） 开机仪表通电后，马上进行自检并显示出相应信息，用户可从中看出仪表通道数，通 道的测量范围等。
自检完后，仪表转入自动巡检状态，窗口将显示测量值如果要求再次自检，可 以按一下复位键，仪表将重新进入自检状态若仪表工作不正常，也可按复位键按动自动/手动键，仪表会在自动巡检显示和手动巡检之间转换，当仪表处于手 动状态时，按动“增加键或减少键”，通道会自动增加或减少，处于自动状态时则按动 无反应二） 参数设定：注意：1） 本仪表只需要对报警值A1，A2进行设定，若每个通道的A1，A2分别与出厂时默认 值70°C、60°C吻合，则可直接运行本仪表2） 若需向上位机通讯，请参照串口通讯参数设置以及通讯协议进行3） 仪表出厂时已校准其余参数，不必再校准1. 各通道独立参数设定首先设定第一通道，即“00”通道：按动“自动/手动”键，当仪表处于手动巡检状态时，按动“减少”键，使仪表 处于“ 00 ”通道；按动“设置”键，对通道显示窗口显示通道的参数值进行设定（这一级参数必须 各个通道分别设定，除非各通道参数完全一致）；按动“增加”键，使CP = 26；按动“设置”键，便会依次出现以下参数：Fd :输入信号种类设置，显示值为默认值此数值的意义为：Fd=8，分度号为pt100； Fd=10，分度号为Cu50.Sd :小数点位置设定窗口出现“Sd”符号时，即处于小数点位置设定。
此值的意义：0：无小数点1：小数点在十位（出厂默认值）2：小数点在百位3：小数点在千位dl :第一报警值对应继电器窗口出现“ dl ”符号时，即处于第一报警值对应继电器的设定设定值的意义如下：0：对应第一个继电器1：对应第二个继电器d2 :第二报警值对应继电器窗口出现“d2”符号时，即处于第二报警值对应继电器的设定，参数值的意义同上A1 :第一报警值设定窗口出现“A1”时，仪表处于第一报警值设定本仪表对每个通道可以设定二个输出继电器进行报警出厂默认为双上限报警，若需要更改第一报警值，设定方法如下：按动“增加”键或“减少”键改变其值，达到需要值后，按动“设置”键对所设参 数进行确认，同时进入下一级参数设定A2 :第二报警值设定：当窗口出现“A2”符号时即处于第二报警值的设定设定方法及意义同前CL :测量下限值设定默认值为0.0 °C ）当窗口出现“CL”符号时即处于测量下限值的设定设定方法同前此值规定了此通道的测量值不能低于此值，若低于此值仪表会作溢出处理显示“ OL”；CH :测量上限值设定默认值为150.0 C ）当窗口出现“CH”符号时即处于测量上限值的设定设定方法同前此值规定了此通道的测量值不能高于此值，若高于此值仪表会作溢出处理显示“ OH”；至此“00”通道二级参数已全部设定完毕，此时再按动“设置”键，仪表会自动 把参数值存入相应通道。
以后通道依照此法分别设定或运用后文介绍的“参数拷贝指令”进行设定2. 参数拷贝指令：（仅当更改了报警值A1或A2时，才需用到以下指令）（1） 拷贝前一通道参数指令功能：把前面一通道的参数拷贝到当前通道在CP=16时按动“设置”键，仪表即进入此功能，此时在参数符号显示窗显Cq “，仪表完成拷贝功能后自动进入测量状态例如：把0通道参数拷贝到1通道首先把仪表置于手动巡检状态，把仪表通道数设在1再改CP=16，按动“设置” 键即可2） 任意拷贝指令功能：把当前通道参数任意拷贝到其它通道如：把2通道参数拷贝到10通道，1） 仪表置于手动巡检状态，通道数设为22） 输入CP=22，然后按动“设置”键，窗口显示cy3） 再按动“增加”或“减少”键，把仪表设为需要拷贝的通道数10 （在显示窗 口显示），按动“设置”键确认即可3） 全拷贝指令（当所有参数与“ 00 ”通道完全一致时运用此指令）功能：把0通道的所有参数拷贝到后续所有通道在CP = 218时按动“设置”键，仪表即进入此功能；此时在报警通道显示CO，即 表示0通道所有参数已经复制到后续所有通道3. 串口通讯参数设置在CP=21时，按动“设置”键，即进入串口通讯参数设置状态，参数符号首先显示 “bL”bL：波特率设置：在窗口显示bL时，仪表处于串口通讯波特率设置状态，按动“设置”键，当前参数 出现在测量窗口，此时按动“增加”键或“减少”键改变参数。
完成设置后，按动“设 置”键仪表会自动把设定参数存入EEPROM回到测量状态参数值意义如下：0：波特率=1200 bps1：波特率=2400 bps2：波特率=4800 bps3：波特率=9600 bps4：波特率=19200 bpsdb:通讯协议设置在窗口显示“db”时，仪表处于串口通讯协议设置状态；参数意义如下：0：不带校验1：带奇校验2：带偶校验ds：仪表通讯地址设置：通讯地址（仪表帐号）：在多机通讯中，仪表和上位机或其它仪表通讯时，上位机 或其它仪表识别本仪表的编号当参数符号显示“ ds ”时，仪表处于通讯地址设置状态，按动“增加”键或“减少” 键，改变其值，达到需要值后，按动“设置”键对所设参数进行确认，同时进入下一 级参数设定；参数值范围0 — 255八、报警状态说明A、 仪表处于手动状态并长期停留于某一通道时有报警1、 该通道未报警而是其余通道有报警时，对应报警灯亮、继电器吸合，但报 警通道数无显示，这有可能判定为该通道误动作；2、 该通道已报警，则对应报警灯亮、继电器吸合，报警通道显示窗口会显示 该通道数B、 仪表处于手动状态并进行手动巡检时有报警当手动巡检到第一个报警通道时，报警通道显示窗口会显示该通道数，而且只有 巡检到第二个报警通道时，报警通道显示窗口才会更新显示第二个报警通道数，因此： 本仪表始终显示最后一次检测到的报警通道数直到所有报警解除。
C、处于自动巡检状态时有报警由于软件对报警单元进行了延时处理，当仪表检测到有报警时，几秒后报警灯A1或A2点亮，对应继电器吸合，当自动巡检到第一个报警通道时，报警 通道显示窗口会显示该通道数，而且只有巡检到下一个报警通道时，报警通道显示窗口 才会更新显示 如此周而复始！附表：铜电阻Cu50，G分度,铂电阻Pt100传感器温度对应电阻值：°CCu50GPt100CCu50GPt100050531008067.1271.0 2130.901052.1455.25103.909069.2673.27134.712054.2857.5 0107.7910071.4 075.52138.513056.4259.76111.6711073.5477.78142.294058.5662.0 1115.5412075.6880.03146.075060.7 064.26119.4013077.8382.28149.836062.8466.52123.2414079.9884.54153.587064.9868.77127.0815082.1 386.79157.33主机请求查询协议从机应答协议^址功能 码字节数数据高字节数据低字节CRC低位CRC高位110302025078DB测量值用16位表示，意义如下:D15D14D13D12D1 1D1 0D9D8D7D6D5D4D3D2D1D0地址功能 码第一个寄存器高位地址第一个寄存器低位地址寄存器 数量的 高位寄存器 数量的 低位CRC低位CRC高位11030088000106B0七、MODBUS通讯协议:D15： 表示测量值的符号，1是负，0是正。
D0-D15表示测量值（用整数原码表示），若仪表有小数点，请把该测量值转换成 BCD码，然后根据小数点位置确定测量值的大小查询测量值，查询范围00 88H-00 D7H发送指令：11 03 00 88 00 01 CRCL CRCH （查询00 88之后1个测量值）正常应答：11 03 02 02 50 CRCL CRCH附：MODBUS通讯测试例子1、查询00 88之后40个通道的测量值：发送指令：11 03 00 88 00 28 C7 6E正常应答：11 03 50 03 E8 03 E8 03 E8 03 E8 03E8 03 E8 03 E8 03 E8 03 E8 03 E8 03E8 03 E8 03 E8 03 E8 03 E8 03 E8 03E8 03 E8 03 E8 03 E8 03 E8 03 E8 03E8 03 E8 8F FF 8F FF 8F FF 8F FF 8FFF 8F FF 8F FF 8F FF 8F FF 8F FF 8FFF 8F FF 8F FF 8F FF 8F FF 8F FF E8 1D说明：03E8=100.0°C；8FFF表示上溢，未接入传感器或传感器A、C线开路或传感器与仪表分度号不 匹配。
2、 查询00 88之后40个通道的测量值：发送指令：11 03 00 88 00 28 C7 6E正常应答：11 03 50 8F FE 8F FE 8F FE 8F FE 8FFE 8F FE 8F FE 8F FE 8F FE 8F FE 8FFE 8F FE 8F FE 8F FE 8F FE 8F FE 8FFE 8F FE 8F FE 8F FE 8F FE 8F FE 8FFE 8F FE 8F FF 8F FF 8F FF 8F FF 8FFF 8F FF 8F FF 8F FF 8F FF 8F FF 8FFF 8F FF 8F FF 8F FF 8F FF 8F FF 87D4说明：8FFF表示上溢，未接入传感器或传感器A、C线开路或传感器与仪表分度号不 匹配；8FFE表示下溢，传感器B线开路或传感器与仪表分度号不匹配3、 查询00 88之后24个通道的测量值：发送指令：11 03 00 88 00 18 C7 7A正常应答：11 03 30 01 F5 01 F5 01 F5 01 F4 01F5 01 F4 01 F4 01 F4 01 F5 01 F5 01F5 01 F4 01 F5 01 F4 01 F4 01 F4 01F5 01 F5 01 F5 01 F4 01 F5 01 F4 01F4 01 F4 F8 94说明：01F4=50.0°C，表示仪表24路工作正常！。
