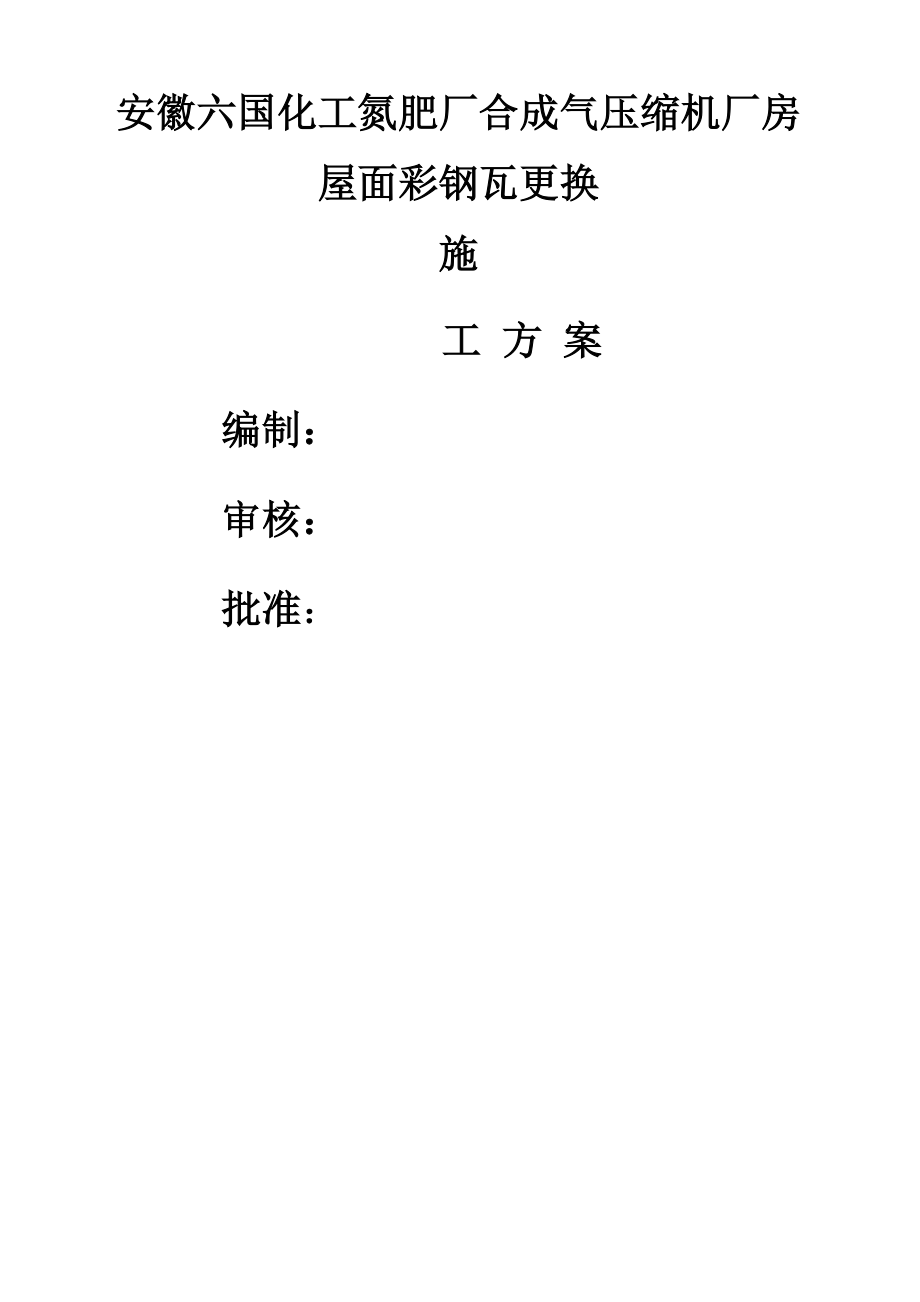

安徽六国化工氮肥厂合成气压缩机厂房屋面彩钢瓦更换施工 方 案编制：审核：批准：一、编制依据1. 国家现行有关施工验收规范、质量评定标准及操作规程、技术标准;2. 本公司《质量保证体系》、《质量体系程序文件》、《环境职业健康安 全管理体系》、《企业标准》（技术标准、管理标准、工作标准）相关要求3. 招标文件要求二、工程概况1、工程内容:合成气压缩机房屋面瓦更换工程，将现有彩钢瓦更换为0.6mm厚同型号（挖型号YX24-210-840）304不锈钢材质屋面瓦，包括各类压顶包 边附件、各类锚固件等均为304不锈钢材质2、工程范围：合成气压缩机房屋面瓦更换工程，包括屋面瓦更换、屋 面瓦与墙面、屋面瓦与檐沟连接等，以及安全网的搭设拆除等为施工所做的 各项工作三、施工准备1. 项目组织机构为保障工程质量，结合公司最新质量体系要求，实行在公司领导下的 项目经理负责制，下设技术质量、安全小组，对内进行进度、质量、安全、 劳动力调配等全面管理；对外负责与建设单位、质量监督部门等有关单位进 行联系，在保障质量、安全文明施工前提下统一协调生产2.施工技术准备项目经理安全管理（1）认真进行施工图纸学习、审查，结合土建与设备安装等专业的综合 图纸会审，领会设计意图，进行设计交底和施工技术交底，做到施工时准确质量进度管辛无误。
2) 组织施工管理人员熟悉图纸，做好专项技术交底，尤其是各专业工 长应根据本工程的实际情况，作出各工程详细操作咨询，必须时应做样板交 底，交底顺序为技术负责人一各专业工长一专业班组3) 根据图纸要求编制材料加工计划4) 本工程主体施工中，土建与安装均采用流水作业，施工中应特别注 意各工种协调统一，统筹安排各工种应根据施工组织设计，拟定本工种详 尽的施工进度计划，在工艺、工期及质量要求上协调统一5) 健全项目部各种规章、规程、组织施工人员学习6) 按进度计划分期分批分层供应材料、构件，以减少二次搬运按甲方要求在规定时间内完工，拟定工程施工工期为3天(具体为具备 条件开工至完工)五、主要施工方法及技术要求屋面围护系统施工包括屋面板、采光板及周边等工序繁多，为保证质量 及工期必须分队、分区专职负责一)、材料准备1. 材料控制屋面板原材料采购和进厂质量控制将严格按业主(招标说明书或合同) 要求及公司质量手册、程序文件、作业指导书的规定控制，确保各种原辅材 料满足工程设计要求及加工制作和安装的要求本工程屋面围护所用的材料主要为0.6mm厚同型号(挖型号YX24-210-840）304不锈钢材质屋面瓦，包括各类压顶包边附件、各类锚固 件等均为304不锈钢材质，材料进厂前应严格按照相关规范及设计、甲方要 求等进行检查，同时进行必要的文件资料检查，机械性能试验，工艺性能评 定，确保材料质量。
入库材料必须分类、分批次堆放，做到按产品性能进行 分类堆放标识，确保堆放合理，标识明确，做好防腐、防潮、防火、防损坏、 防混淆工作，做到先进先出，定期检查以国际标准ISO9002标准为依据组织质量保证体系以国家轻型钢结构 生产规范《压型钢板施工及验收规范》（GB11/T848-2011）及检验标准《钢 结构工程质量检验评定标准》（GB50221-2001）为依据进行板材及其它材料 生产和质量控制2. 运输、装卸等在施工安装现场将使用汽吊负责搬运至屋面，必须做到以下几点：（1） 确保过程安全，包括人员安全、零部件及构件安全，现场建筑物及 装备安全2） 按规定的地点堆放，不使编号、规格等搞错、混淆3） 及时和准确的搬运4） 合理安排好屋面堆放位置，屋面承受力及形变须经过验算二、屋面板的安装屋面板材料主要为0.6mm厚同型号（挖型号YX24-210-840）304不锈钢材质屋面瓦，包括各类压顶包边附件、各类锚固件等均为304不锈钢材质1、屋面板的铺设：〈1〉屋面板采用机器直接压制成型，汽吊二次吊运至施工位置，减少 搭接缝及搬运磕碰，保证施工质量〈2〉、屋面板在铺设前首先检验其规格、防水性等，符合国家现行标准， 并具有产品质量合格证且符合图纸的要求。
安装所需的自攻丝、拉铆钉等配 件满足使用要求〈3〉、铺设钢板时应符合下列要求：A. 板材边缘应平整，无毛刺；B. 成型后的压型钢板、泛水板、包角板不得有裂纹；C. 涂层应光洁，无肉眼可风驳落、擦痕、色要均匀无缺陷D. 压型钢板表面应干净、无油污泥沙及明显凹凸和皱褶〈4〉、为确保屋面板纵横方向通直整齐，在檐口拉线平行于屋脊铺檐 口第一排板时，板峰应注意与檐口线垂直，不得歪斜〈5〉、铺设顺序：板应从檐口开始自下而上进行〈6〉、在屋面板的安装过程中，应定段检测，检查两端平直度、板的平 直度，以保证安装质量〈7〉、板在长度方面如一定要接搭，搭接一般采用在支撑构件上，搭接长度应符合图纸要求2、 在屋脊、天沟等局部的软防水可采用SAR-PVC防水卷板铺设，其可有效 解决由于彩板结构防水无法解决的缝及积水渗漏的问题PVC卷材的固定点确保固定在压型板的峰面上，保证使固定件受力合理及防 水结构合理3、 压型钢板安装控制：① 压型金属板安装应平整、顺直，板面不应有施工残留物和污物檐口和 墙面下端应呈直线，不应有未经处理的错钻孔洞② 检查数量：按面积抽查10%，且不应少于10血③ 检验方法：观察检查④ 压型金属板安装的偏差：⑤ 压型金属板安装的允许偏差应符合下表的规定。
⑥ 检查数量：檐口与屋脊的平行度：按长度抽查10%，且不应少于10m其 他项目：每20m长度应抽查1处，不应少于2处⑦ 检验方法：用拉线、吊线和钢尺检查压型金属板安装的允许偏差（mm）项 目允许偏差屋面檐口与屋脊的平行度12.0压型金属板波纹线对屋脊的垂直度L/800，且不应大于25.0檐口相邻两块压型金属板端部错位6.0压型金属板卷边板件最大波浪高4.0墙面墙板波纹线的垂直度H/800,且不应大于25.0墙板包角板的垂直度H/800,且不应大于25.0相邻两块压型金属板的下端错位6.0注：1、L为屋面半坡或单坡长度2、H为墙面高度（四）屋面采光板的施工:采光带选用2mm厚采光板，波形与彩钢瓦相同施工完毕后，在屋面板搭接处均匀的打上密封胶，采光板外边要局部打 上密封胶，进行防水处理5）各紧固件周围打上密封胶，以防止漏水6）施工完毕通过专检后方可进行下步施工六、质量控制措施为保证本工程质量达到业主甚至超过业主要求，必须严格控制分部分 项工程施工质量，实行从原材料开始到成品的保护直至竣工回访维修的全过 程质量控制1. 建立完善实施质量体系所必需的组织机构、责任制，促进质量体系 有效运转质量管理中严格执行质量保证体系和公司质保手册、程序文件。
把质保体系中的各个要素分解到各责任岗位，并落实到具体的人员2. 确保材料质量、加强质量检验、安全生产、施工进度各职能的协调 与管理积极推广应用新技术、新工艺、新材料3. 项目部设立质保科，专人负责质量的检查、评定及质保体系的运行4. 及时参加业主或监理召开的质量协调会议，积极主动参加质量协调， 坚决不把不合格、不达标的工序产品带到下道工序5. 在材料进场、材料检测、工序质量、管理质量、信息反馈处理等方 面进行全方位质量控制，严把材料质量关6. 对不合格产品或可能不合格的产品，发现后立即组织有关人员进行 检验与分析、落实纠正措施实施的协调、记录和监视7. 加强职工教育，使项目部全体人员提高质量意识，加强职工技术培 训，提高职工的技术水平，牢固树立“百年大计，质量第一，质量是企业生 命”的意识8. 施工管理人员、班组长、操作人员具备相应的管理业务水平和技术 操作能力，关键、特殊岗位人员必须持证上岗9. 编制分部、分项工程作业指导书及工程质量计划，每道工序执行“三 检制”行使质量否决权，上道工序质量不合格，决不进行下道工序的施工 工程质量与经济利益直接挂钩，实行优质优价10. 在管理点上开展抽检一次合格活动和“三工序”活动（检查上道工 序、保证本工序、服务下工序），进行管理点的质量记录。
做好施工技术交 底和技术复核工作，对已完成的分部分项工程尤其是隐蔽工程要及时验收，做好质量信息分析和台帐工作11. 在施工过程中，对各项影响施工质量的因素实施有效控制，确保产 品符合设计和规范质量要求施工班组成员进行自检、互检、保证本班组施 工质量12. 进行全员文明生产与成品保护的职业道德教育，采取积极可靠的成 品、半成品保护措施、并实行经济奖罚13. 对外采购物资的采购进行计划控制，质量控制，遵守技术规范设计 图纸和定货单的要求14. 施工项目质量管理领导小组组织有关部门进行图纸会审，编制施工 指导性文件，制定工序质量控制文件，编制雨期施工技术措施，对关键工序 进行能力验证15. 工程项目竣工交验之前，必须对工程进行整体功能测试，达到设计 要求方可报竣工交验16. 制定有关质量文件和记录的管理方法，做好工程隐检、预检资料， 分部分项工程验收资料，各种试验数据，鉴定报告，材料试验单，各种验证 报告的收集整理工作17. 做好隐蔽工程验收记录等技术资料的收集、整理工作技术资料应 与工程同步18. 认真审阅图纸，明确设计意图，合理编排施工程序19. 施工中出现的技术问题，应由现场技术负责人会同设计部门及建设 单位协调解决，施工人员不得擅自处理。
七、工期控制措施1. 提前规划施工准备工作，及时编制施工方案，及时安排好施工材料 的运输和采购计划，选用先进合理的施工机具，选派技术素质好、责任心强 的作业班组施工2. 本工程将按我公司较成熟的项目法管理体制，实行项目经理责任制， 对本工程行使计划、组织、指挥、协调、监督五项职能，并在公司系统内选 派能打硬仗的，并施工过类似工程的施工队伍组成作业队，承担本工程任务；3. 根据业主的使用要求及各工序施工周期，科学合理地组织施工，形 成各分部分项工程在时间、空间上的充分利用而紧凑搭接，打好交叉作业仗， 从而缩短工程的施工工期；4. 成立目标工期领导小组，由项目经理任组长，各职能人员、班组负 责人组成，实行工期目标管理，对工程分段制定目标，分解落实到班组；5. 实行弹性的工作时间，主导工序、工种安排加班加点，各工种互相 配合，每天召开一次现场协调会，及时解决施工中碰到的各种问题，确保施 工顺利进行6. 安排充足的管理人员和一线工人，积极采用先进施工工艺，提高工 作效率；7. 严格按照进度计划执行，对整个施工过程实行动态管理；8. 建立工期保证体系，配备强有力的管理班子，实行统一领导，统一 调配全公司的生产诸要素，分项工作专人管，加强各方协调。
八、安全保证措施对照《铜陵环境职业健康安全管理体系》的有关要求，施工过程中严格 管理制度，制订切实可行的安全管理体系和安全管理措施，以保障施工过程 的顺利开展1、 建立安全保证体系如图： 一 经理2、 安全措施工人员的素质为了加强工程施工期的安全全管理规范 的发生，特制定如下安全措施: 匚(1) 牢固树立“安全第一，预防为主”的思想，正确处理好安全、质量、进度三者之间的关系，确保工程施工安全无事故’ 全体施工人.... I Q (2) 为保证安全施工，现场建立以项目经理为总负责，专职安全员和班 班组长为主的三级安全管理体系，认真贯彻、强化管理、落实责任，消灭违 章操作，明确各级管理机构的职责，切实做好安全生产无漏洞3) 现场设专职安全监督员，负责巡视，监督检查安全工作，发现不安 全因素，立即通知有关人员整改，必要时停工整改4) 高空作业时，一定要将安全带挂于牢固安全处5) 职工上班必须遵守纪律，坚守工作岗位，不带无关人员进入施工区 域，严禁打闹及酒后操作6) 进行施工现场必须按有关规定正确穿好劳保用品和正确使用防护 设施严禁使用不符合标准的安全带、安全帽和安全网7) 作业人员在上班前必须进行检查并确认，要及时处理班中和交班提 出的各种隐患，下班前必须切断电源气源，熄灭火种，清理现场。
8) 施工现场要设置明显的各种安全标志，在要害部位要设有防护围栏 和警戒标志9) 施工人员参加施工，必须熟悉并遵守本工种，本岗位的安全技术操 作规程，不得违章作业，冒险作业，特种工必须持证上岗10) 各种工机具使用前必须进行全面安全检查确认完好后，符合安全 要求方可使用11) 不准随意穿行或跨越各种设施和机械设备12) 施工现场所有配电箱要门锁齐全，有防雨设施，配电箱底部距地 高度在0.3—1.2m之间13) 临时电源及手持电动工具应按规定设有漏电保护装置，保持完好 无损，安全可靠14) 夜间施工必须有足够的照明设备和防护措施15) 搞好现场文明施工，做到工程优质、快速、安全无事故九、文明施工措施1. 认真执行有关建设工程文明施工管理规定2. 在工地入口处，设置现场施工标志牌，标明工程概况、工程负责人以 及有关安全标志3. 施工现场成立项目经理为组长，生产、技术、质量、安全、消防、保 卫、材料、行政管理人员为成员的施工现场文明施工管理领导小组4. 要求班、组实行三检（自检、互检、交接检）制度，做到自产自清、 日产日清、工完场清的标准管理5. 工地每月组织一次综合检查，按规定填写表格，考核、评分、奖罚相 结合。
6. 现场文明施工对管理人员和班组均实行奖惩制度，并坚持奖惩兑现7. 建立健全质量、安全、消防、保卫、场容、卫生、料具等的管理制度8. 对上级发放的关于文明施工的标准、规定、法律、法规等资料要收集、 整理、保存并学习、贯彻9. 积极推广应用新技术、新设备和现代化管理方法，提高机械化作业程 度，为文明施工创造条件10. 安排专人维护工地的施工秩序，保持良好的施工与生活环境11. 通过各种培训提高施工现场全体职工的素质，养成遵章守纪和文明 施工习惯12 .夜间施工作业区域要有足够照明设施13.加强劳动保护，合理安排作息时间，配备施工补充预备力量，保证 工人有充分的休息时间14 .统筹兼顾现场场容场貌15. 将施工机械的位置与行走路线、安全防火及其它一切施工所必须的 临时工程设施，按施工程序和安全文明的要求，合理地进行设计，保证相互 间尽可能互不干扰16. 保持现场道路畅通、平坦、整洁，现场不得有坑洼、积水及散落物17 .建筑垃圾要及时清除，集中点要加以遮挡18 .遵守有关环卫、城管、交通等有关规定，加强现场用水、排污的管 理，保证排水畅通无积水，现场整洁无垃圾，搞好现场清洁卫生。
