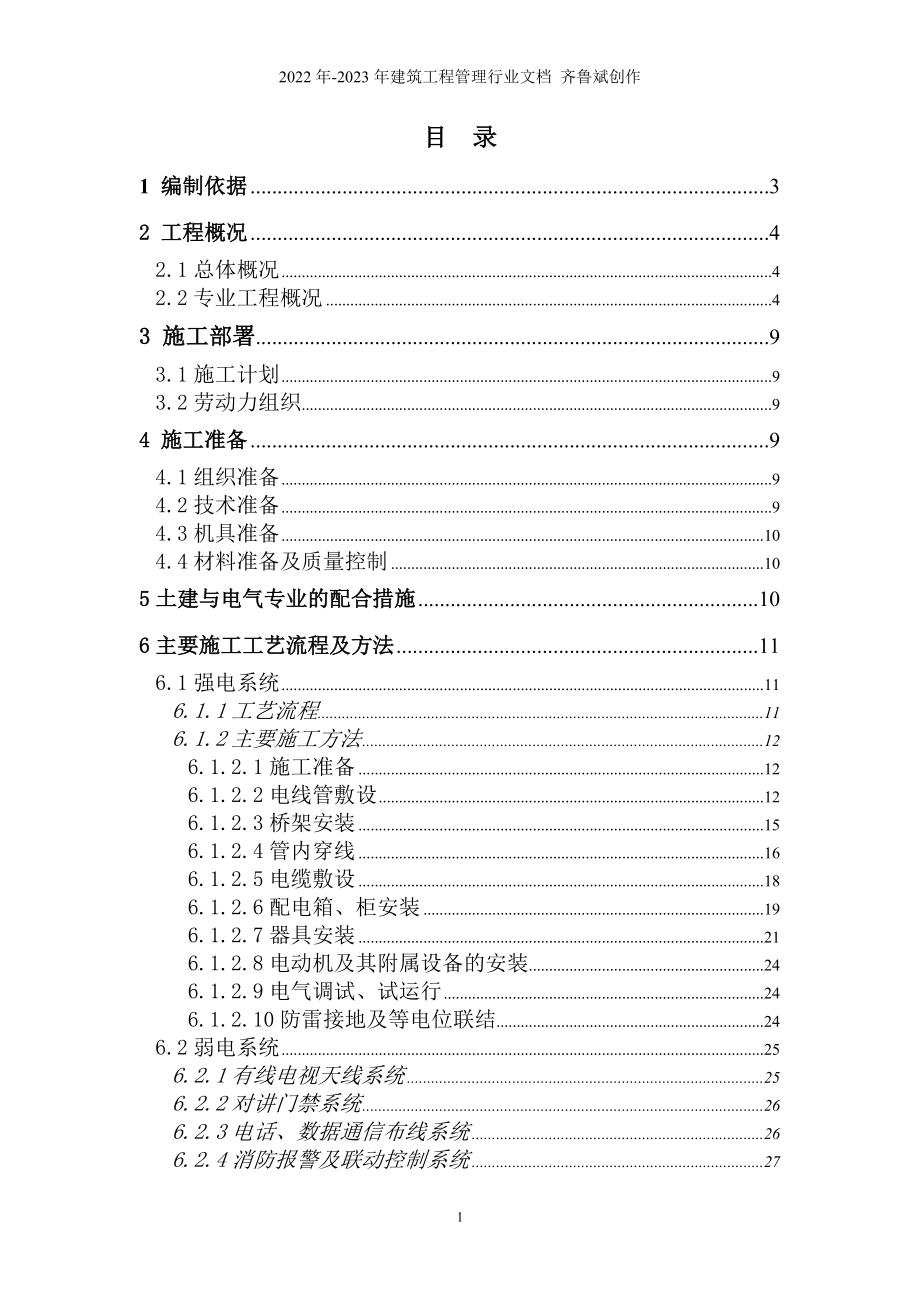

2022年-2023年建筑工程管理行业文档 齐鲁斌创作目 录1 编制依据 32 工程概况 42.1总体概况 42.2专业工程概况 43 施工部署 93.1施工计划 93.2劳动力组织 94 施工准备 94.1组织准备 94.2技术准备 94.3机具准备 104.4材料准备及质量控制 105土建与电气专业的配合措施 106主要施工工艺流程及方法 116.1强电系统 116.1.1工艺流程 116.1.2主要施工方法 126.1.2.1施工准备 126.1.2.2电线管敷设 126.1.2.3桥架安装 156.1.2.4管内穿线 166.1.2.5电缆敷设 186.1.2.6配电箱、柜安装 196.1.2.7器具安装 216.1.2.8电动机及其附属设备的安装 246.1.2.9电气调试、试运行 246.1.2.10防雷接地及等电位联结 246.2弱电系统 256.2.1有线电视天线系统 256.2.2对讲门禁系统 266.2.3、数据通信布线系统 266.2.4消防报警及联动控制系统 277质量保证措施 298安全保证措施 329成品保护措施 3410降低成本措施 3711工期保证措施 3812总包管理 3913技术资料管理 4614工程交付、服务及保修 471 编制依据1.1中国建筑标准设计研究院的电气施工图纸。
1.2主要的规程、规范类别名称编号国家供配电系统设计规范GB50052-95低压配电设计规范GB50054-95建筑照明设计标准GB50034-2004建筑物防雷设计规范GB50057-94（2000版）火灾自动报警系统设计规范GB50116-98建筑设计防火规范GB50016-2006民用建筑电气设计规范JGJ16-2008地方消防安全疏散标志设计标准DBJ01-51-20031.3主要标准类别名称编号国家建筑电气工程施工质量验收统一标准GB50303－2002行业建筑施工安全检查标准JGJ59-991.4主要图集类 别名 称编 号国家建筑物防雷设施安装03D501-1常用风机控制电路图99D303-2常用水泵控制原理图01D303-2等电位联结安装02D501-2行业电气安装工程施工图集吕光大编地区建筑电气通用图集华北标92DQ地方防空地下室通用图（电气部分）FJD-20011.5主要法规类 别名 称编 号国家中华人民共和国建筑法主席令第91号建设工程质量管理条例国务院令第279号地方北京市建筑安装工程施工资料管理规定DBJ01-51- 2003北京市建设工程施工现场环境保护标准京建施[2003]0002号北京市建设工程施工现场场容卫生标准北京市建设工程施工安全防护标准北京市建设工程现场保卫消防标准1.6项目管理目标指标质量目标：合格。
工期目标：本工程2009年5月24日开工，2010年10月30日竣工文明施工目标：创北京市安全文明工地2 工程概况2.1总体概况本工程位于北京中关村永丰产业基地用友软件园III-14西地块，为用友分销管理软件基地3号建筑组团1号楼(西楼)北地，为用友分销邻北清路，东邻丰豪中路，西靠永腾南路，南面为用友路总建筑面积7940平方米，地上三层主要为宿舍、地下一层主要为厨房、餐厅等，按二类防火建筑设计建筑主体高度12米结构型式为现浇钢筋混凝土框架剪力墙2.2专业工程概况电气安装工程为供配电、照明、动力、防雷接地及等电位联结、火灾自动报警及联动控制系统、/数据通信系统、有线电视系统、对讲门禁系统、空调自控系统2.2.1 供配电系统:本工程从2#研发变配电所不同变压器母线引来动力及照明两路电源至本工程配电室本工程配电室设在地下—层电源进线处要求做重复接地2.2.2计费： 动力及照明进线设计量总表，其它分表按甲方要求设置，地上每层二个分区普通照明设计量总表，每间标准房间 设置计量表，地下食堂及餐厅设计量表，地下其它部分设总计量表2.2.3用电负荷： Pe=792kW(其中照明308kW、空调188kW、动力218kW、消防78kW)2.2.4、配电方式： 1) 低压电力配电系统采用放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷如：电梯、弱电机房、排烟风机、消防值班室设备等采用放射式供电；对于一般负荷采用树干式与放射式相结合的供电方式。
2) 消防负荷及重要负荷如：消防值班室、弱电机房、排烟风机、应急照明等采用双电源供电并在末端自动切换2.3照明配电系统2.3.1光源： 有装修要求的场所视装修要求商定，一般场所为三基色荧光灯或节能型灯具楼梯间、地下室走道等以节能灯为主荧光灯采用细灯管，光通量为3000Lx以上，电子式镇流器, cos%%C≥ 0.902.3.2照度标准： 按现行国家标准执行并作如下规定： 办公室 300Lx 11W/m² 餐厅 200Lx 13W/m² 走廊 50Lx 5W/m² 消防控制室、弱电机房 300Lx 11W/m² 配电室 200Lx 8W/m² 厨房 200Lx 8W/m²2.3.3 照明配电： 一般照明采用单电源，混合方式配电应急照明、疏散指示照明等采用双电源供电末端互投。
照明，插座分别由不同的支路供电，照明为单相三线BV-3X2.5m² （要求选择I类灯具）；插座为单相三线BV-3X2.5m² ，所有插座回路（空调插座除外）均设漏电断路器保护所有插座回路（窗式空调插座除外）均设漏电断路器保护2.3.4灯具选择： 办公、餐厅、宿舍采用荧光灯，荧光灯配电子镇流器单灯就地补偿, 功率因数≥0.95.厨余垃圾、淋浴、开水间采用防水防尘灯，功能性灯具如：荧光灯、出口指示灯、疏散指示灯需有国家主管部门的检测报告，达到设计要求的方可投入使用2.3.5 应急照明： 配电室、消防值班室、弱电机房、走廊、楼梯间等场所设置应急照明2.3.6疏散照明： 在走廊、楼梯间、电梯间及主要出入口等场所设置疏散照明出口指示灯、疏散指示灯自带蓄电池，持续供电时间大于30分钟2.4设备安装2.4.1 低压配电柜按GHK-Z2000型设计，固定柜，落地式安装，抽插式开关，部分开关设分励脱扣器，电缆采用上进上出2.4.2 除一~三层房间照明配电箱暗装底边距地1.8m外，各层竖井内及地下室照明、动力配电箱及控制箱均明装，竖井内电表箱柜及厨房动力柜落地安装,地下室照明配电箱底边距地1.4m，控制箱及互投箱明装底边距地1.2m，应急照明配电箱及厨房动力箱顶距地2.0m,室外控制箱及双电源互投箱均采用防水型，落地安装,下设0.3m高的基础。
2.4.3 照明开关、插座均暗装，除注明者外，均为250V，10A，应急照明开关应带指示灯插座均为单相两孔+三孔安全型插座除注明者外，厨余垃圾间空调插座采用防水型，底边距地1.8m，标准房间空调插座距地1.8m,其它插座均为底边距地0.3m；开关底边距地1.3m，距门框0.2m2.4.4 电缆桥架：从总配电箱至电气竖井之间电缆采用桥架敷设，线槽规格见平面图2.4.5 电缆桥架穿过防烟分区、防火分区、楼层时应在安装完毕后，用防火材料填充堵死2.4.6 出口标志灯在门上方安装时，底边距门框0.2m；若门上无法安装时，在门旁墙上安装，顶距吊顶50mm；出口指示灯明装；疏散诱导指示灯暗装，底边距地0.3m2.4.7 水泵、空调机、新风机、各类风机等设备电源出线口的具体位置，以设备专业图纸为准2.5 电缆、导线的选型及敷设2.5.1 低压出线电缆选用YJV-1KV交联聚乙烯绝缘，聚氯乙烯护套铜质阻燃电力电缆，工作温度：90℃；消防应急馈出线选用NH-YJV-1KV交联聚乙烯绝缘，聚氯乙烯护套铜质耐火电力电缆，工作温度：90℃电缆在桥架及线槽内敷设消防应急馈出线线槽选用防火型电源进线电缆选用YJV -1KV交联聚乙烯绝缘，钢带铠装聚氯乙烯护套铜质阻燃电力电缆，工作温度：90℃；2.5.2 所有支线除双电源互投箱出线选用NH-BV-400V/750V聚氯乙烯绝缘耐火型导线外，其它均选用BV-400V/750V聚氯乙烯绝缘导线，地下室穿镀锌钢管敷设，地上室穿焊接钢管敷设。
2.5.3 应急照明支线应穿镀锌钢管暗敷在楼板或墙内，由顶板接线盒至吊顶灯具一段线路穿钢质（耐火）波纹管或普利卡管，普通照明支线穿镀锌钢管暗敷在楼板或吊顶内2.6 防雷、接地 2.6.1 本工程按三类防雷等级设计2.6.2 在屋顶采用%%C10热镀锌圆钢作避雷带，屋顶避雷连接线网格不大于20mX20m（或24mX16m）2.6.3 引下线利用柱子或剪力墙内两根%%C16以上主筋，间距不大于25m2.6.4 利用基础底梁及基础底板轴线上的上下两层主筋中的两根通长焊接做接地网引下线上端与避雷带焊接，下端与基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接外墙引下线在距室外地面1m深处引出40x4热镀锌扁钢备用，并与建筑物周圈敷设40X4热镀锌扁钢焊接外墙引下线距地0.5m处设测试卡子，做法详见国家标准设计图集D501-1~42.6.5 凡突出屋面的所有金属构件，均应与避雷带可靠焊接2.6.6 本工程防雷接地与强，弱电接地共用接地极，要求接地电阻不大于1欧姆，实测不满足要求时，增设人工接地极2.6.7 从配电室至强电竖井内的桥架上敷设一条40X4mm 镀锌扁钢，将配电室接地与强电竖井内接地相连。
弱电竖井内的接地线其下端应与接地网可靠连接所有强、弱电竖井内均垂直敷设一条，水平敷设一圈40X4mm 镀锌扁钢，水平与垂直接地扁钢间应可靠焊接2.6.8 所有用于防雷或接地的钢质器件均应采用镀锌件，室外接地凡焊接处均应刷沥青防腐2.6.9 电源进户做重复接地，凡正常不带电，而当绝缘破坏有可能呈现电压的一切电气设备金属外壳均应可靠接地2.6.10 本工程采用总等电位联结，总等电位由黄铜板制成，应将建筑物内保护干线、设备进线总管、建筑物金属构件进行联结，总等电位联结线采用40x4mm 镀锌扁钢或BV-1X25m²，总等电位联结均采用各种型号的等电位卡子，绝不允许在金属管道上焊接在有淋浴卫生间及淋浴室设局部等电位连接具体做法参考《等电位联结安装》02D501-22.6.11 计算机电源系统、有线电视天线引入端、电信引入端设过电压保护装置2.6.12 本工程采用TN-C-S系统，其专用接地线(即PE线)的截面规定为： 当相线截面为16～35m² 时, PE线为16m² 当相线截面≤16m² 时, PE线与相线相同 当相线截面＞35m²时, PE线为相线截面的一半。
2.7 火灾自动报警及消防联动控制系统2.7.1 火灾自动报警系统 1)本工程在一层值班室设区域报警器,消防报警器应与园区消防中心系统主机联网2)点型感温探测器、感烟探测器的选择及设置部位符合GB 50116-98《火灾自动报警系统设计规范》的要求在厨房等烟雾较大场所设感温探测器；在燃气表间、厨房设燃气探测器；其余场所设感烟探测器；详见相关平面图探测器均水平吸顶安装探测器周围0.5m内不能有遮挡物，并与照明灯具的水平距离不小于0.2m（感温探测器距高温光源灯具的净距不小于0.5m）；与不突出的扬声器净距不小于0.1m；与各种自动喷水灭火喷头净距不小于0.3m；与空调送风口边的水平距离不小于1.5m，并宜接近回风口；与防火卷帘门的净距，一般在1~2m的适当位置3)按规范要求在每层的主要出入口及走道等处设置手动报警按钮，嵌墙安装底距地1.4米在消火栓箱内设消火栓报警按钮4)消防值班室可接收感烟、感温探测器的火灾报警信号、防火阀、手动报警按钮、消火栓按钮等的动作信号，并进行声光报警5)楼层声光报警器安装在门框上方，距门框0.2米处当某一楼层发生火灾时，该楼层的声光报警器进行声光报警2.7.2 消防联动控制系统的控制与显示功能要求1) 显示火灾报警、故障报警部位；显示疏散通道及消防设备等重要部位的平面图或模拟图；显示系统供电电源的工作状态。
2)联动控制柜(设在消防中心)的控制方式分为手动控制和自动控制两种通过联动控制实现对自动灭火系统、消火栓系统、排烟及空调通风系统、防火卷帘门、电梯回降、火灾应急照明、疏散指示等的控制3)消火栓泵的控制（设在小区消防泵房）：消火栓泵由压力开关、火灾报警信号确认后自动控制，消火栓泵也可由消火栓按钮直接启动将工作、故障状态返回消防控制室4)排烟风机的控制：当火灾报警后，消防控制室可手动或自动打开相关防烟分区及相关楼层的电动排烟阀及排烟口（平时常闭），启动相应的排烟风机，并接收其反馈信号当排烟阀周围的温度超过280℃时，排烟阀熔丝熔断，关闭阀门，同时自动关闭相应的排烟风机，关断信号反馈到消防控制室5)消防补风机的控制：由消防控制室自动或手动控制消防补风机的启/停，当排烟阀周围的温度超过280℃时，排烟阀熔丝熔断，关闭阀门，同时自动关闭相应的消防补风机，关断信号反馈到消防控制室6) 所有排烟阀的状态信号均反馈到消防值班室并进行显示7) 电源管理：本工程部分低压出线（干线）回路及各层照明回路主开关设分励脱扣器当火灾发生时，消防值班室可根据火灾情况切断相关区域的正常照明、动力、空调机组、新风机组、排风机、送风机、电梯等非消防电源。
2.7.3 消防专用系统1) 消防专用对讲主机设置在消防值班室，其网络为独立的消防通信系统2)各层手动报警按钮均带有消防专用插孔；在配电室、设置消防专用分机，可直接与消防值班室联络分机挂墙安装，距地1.4米3) 消防值班室设置可直接向消防部门报警的119专线2.7.4 应急广播系统:火灾应急广播机柜设在园区消防控制室内，火灾应急广播按建筑层分路，每层一路当发生火灾时，消防控制室值班人员可根据火灾发生的区域，进行火灾广播，及时指挥、疏导人员撤离火灾现场 3 施工部署3.1施工计划本工程我公司计划有效工期524天，2009年5月24日开工，2010年10月30日竣工施工进度计划依据土建总的施工进度控制计划进行合理安排，配合土建进度完成各项电气工程的预埋和安装3.2劳动力组织以施工进度网络图为依据，安排好劳动力，组织若干作业小组，同时分系统、分层、分阶段进行安装，配合土建形成立体交叉，劳动力配备齐全，为保证施工进度，根据工程的需要，特提出本工程主要阶段劳动力组织需用计划：电气施工具体分为两个阶段，即：第一阶段主体配合阶段，电工20人、焊工3人；第二阶段安装阶段，电工35人、焊工3人、油漆工2人。
这一阶段根据工作面分段分班组按系统分割配备劳动力在具体施工时根据实际情况适当调整各阶段劳动力3.3电气安装工程流程作业部署：根据工程特点与系统划分，本工程划分为结构预埋期、安装调试期本工程预埋管材均使用焊接钢管针对配合预埋量较大，派专人加工管子安装调试期根据系统进度安排并增派技术人员负责准备阶段:看图——图纸会审——施工方案编制——材料计划编制——加工件制作——验收保管——施工机具准备施工阶段：安全技术交底——施工技术交底——材料发放——配合基础接地体焊埋——配合预埋管路施工——桥架、线槽进场验收安装——电缆、导线敷设——配电设备、照明器具进场验收、安装——各系统调整调试——资料收集、整理——验收、竣工4 施工准备4.1组织准备针对该工程施工要求高，工期短的情况，必须建立一个严密的现场管理体系，实行任务到组、质量到人，严格要求，精心施工针对本工程施工人员进行思想教育和组织建设，加强学习，健全岗位责任制把技术交底、质量标准、操作工艺、安全消防交底贯彻到施工班组，要使每一个施工人员牢固树立质量第一的思想，从组织上保证优质工程4.2技术准备本工程施工工艺要求高，首先要组织好图纸会审，把不清楚和需要修改的地方与设计联系解决，并把设计交底、洽商记录中的设计变更在施工图中标识清楚向施工班组作技术、质量、安全、消防书面交底。
组织班组中有关人员熟悉施工图，学习有关本工程的质量要求、技术操作规程交底时与原图不符的变更和本工程采用的新工艺、新材料要重点加以说明，以利于以后施工4.3机具准备序号机具名称单位数量备 注1交流电焊机台62气焊工具套23砂轮切割机台24手电钻把65电锤把106台钻把27电动除锈机台28电动煨弯机台29套丝机台410手动弯管器套1211开孔器套412接地摇表台113绝缘摇表台4其中1000V两台14压线钳套44.4材料准备及质量控制根据施工预算和施工进度分批分种类进料，订货时先根据材料计划单上产品名称、规格、型号及质量要求，对照产品合格证内容符合要求后，拿回样品通过工长、技术、质检员、监理、建设单位共同检查、检验认可后再订货进货材料进场时再由工长、质检员、监理、建设单位检查出厂合格证、材质质量证明文件、说明书、进京使用证明及设备试验调试记录，然后再对材料的规格、型号、数量、外观质量进行检查桥架、配电箱、灯具、开关、插座、电线、电缆、管材等主要部件抽检10%，在抽检时如有不合格产品必须退货最后根据检查内容填写材料进场检验记录，并将材料码放整齐，做好标识易损坏、易丢失的材料要妥善保管、减少浪费，要坚持按施工预算限额领料，有变更的应填写清楚，鼓励施工人员在施工中精打细算，做到长料不短用、大材不小用，节约材料，降低成本。
5土建与电气专业的配合措施5.1在施工过程中土建与电气安装专业必须做到紧密配合,在施工进度计划安排时要合理安排各工序间的搭接给电气配合留出充足的时间,电气施工人员要见缝插针,节约时间为土建施工下道工序提供保证5.2严格执行项目工序交接制度,对模板、钢筋、砼、墙面、地面、装修等工序施工，土建与电气专业工艺双方同意并签认，方可进行下道工序施工5.3对于由土建预留的电气用孔、洞电气工长必须对其标高、位置、尺寸核对无误，土建施工时，必须随时满足电气施工用的各种标线，如标高线、轴线、墙皮线等，并保证准确无误5.4加强土建与电气安装专业间的技术工作协调,土建、电气图纸、做法有变化时及时通知对方5.5对做隐检的电气工程,在质检员、监理认可后方可进行下道工序施工5.6土建吊运料具、吊装模板、合模、拆模时应避免砸坏、碰坏电气管路，土建施工人员应理解电气配管的施工工艺要求，防止堵管、跑管的情况发生对于要穿过模板预留的电气管，土建要及时对模板进行处理5.7对于必须保证尺寸要求的电气配电箱、开关盒、插座盒，如遇钢筋影响，土建要及时对需要处理的钢筋进行处理5.8电气要求必须焊接的接地网钢筋和引下线钢筋，土建必须予以协调以保证电气的功能要求，电气专业要求不能焊接固定于土建钢筋上的电气管、盒，不得焊接，以保证土建钢筋质量。
6主要施工工艺流程及方法6.1强电系统6.1.1工艺流程施工准备预埋管 扫 管桥架安装配电箱体安装管内穿线电缆敷设绝缘摇测配电箱芯安装器具安装通电试验验收防雷引下线避雷带6.1.2主要施工方法6.1.2.1施工准备 （1） 技术准备工作 组织有关人员学习图纸，领会设计意图，组织图纸会审 编制本工程各分项工程详细施工方案，进行技术交底 编制施工预算和材料供应计划 根据<质量保证手册>要求编制质量计划书 （2） 材料机械准备工作 编制材料使用计划，材料进场时间计划 编制施工机械使用计划 主要周转材料计划及准备6.1.2.2电线管敷设6.1.2.2.1钢管敷设本工程地下室、住宅楼内公共部分电线管均采用SC焊接钢管，在施工时遵照以下施工工艺流程进行预制加工冷煨弯切 管套 丝测定箱盒位置稳注箱盒管路连接管箍丝扣连接焊接套管连接管进盒、箱管敷设设现浇混凝土墙配管现浇混凝土楼板配管地线连接 （1）预制加工：根据设计图，加工好各种盒、箱、管弯钢管煨弯可采用冷煨法A.冷煨法：一般管径为20mm及以下时，用手板煨管器先将管子插入煨管器，逐步煨出所需弯度管径为25mm及以上时，使用液压煨管器，即先将管子放入模具，然后扳动煨管器，煨出所需弯度。
B.管子切断：常用钢锯、无齿锯、砂轮锯进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固，断口处平齐不歪斜，管口刮铣光滑，管内铁屑除净 C.管子套丝：采用套丝板、套丝机，根据管外径选择相应的板牙丝扣不乱不过长，清除渣屑，丝扣干净清晰管径在20mm及以下时，应分两次套成；管径在25mm及以上时，应分三次套成 （2）测定盒、箱位置：根据设计图要求盒、箱轴线位置，以土建弹出的水平线为基础，挂线找平，线坠找正，标出盒、箱实际尺寸位置 （3）稳注盒、箱：要求灰浆饱满，平整牢固，坐标正确现浇混凝土楼板将盒子堵好随底板钢筋固定牢，管路配好后，随土建浇灌混凝土施工同步完成 （4）管路连接 A.管路连接方法 a.管箍丝扣连接：套丝不得有乱扣现象，管箍必须使用通丝管箍上好管箍后，管口应对严，外露丝不得多于2扣b.套管连接宜用于暗配管，套管长度为连接管径的2.2倍；连接管管口的对口中心应处在套管的中心，焊口应焊接牢固严密 B.管与管的连接：管径20mm及以下的钢管以及各种管径的电线管，必须用管箍连接管口锉光滑平整，接头应牢固紧密管径在25mm及以上的钢管，可采用管箍连接或套管焊接。
a.管路超过下列长度，应加装接线盒，其位置应便于穿线无弯时，30m；有一个弯时，20m；有两个弯时，15m；有三个弯时，8mb. 垂直敷设的电线保护管遇下列情况之一时，应增设固定导线用的拉线盒：管内导线截面为50mm2及以下，长度每超过30m管内导线截面为79－95mm2，长度每超过20m管内导线截面为120－240mm2，长度每超过18mC.管进盒、箱要求 a.盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔铁制盒、箱严禁用电气焊开孔，并应刷防锈漆如用定型盒、箱，其敲落孔大而管径小时，可用铁皮垫圈垫严或用砂浆加石膏补平齐，不得露洞b.管口入盒、箱，暗配管可用跨接地线焊接固定在盒棱边上，管口不易于敲落孔焊接，管口露出盒、箱应小于5mm有锁紧螺母者与锁紧螺母平，露出锁紧螺母的丝扣为2～4扣两根以上管入盒、箱要长短一致，间距均匀，排列整齐 （5）管暗敷设 A.现浇混凝土墙配管：可将盒、箱固定在该墙的钢筋上，接着敷管每隔1米左右，用铅丝绑扎牢管进盒、箱要煨灯叉弯往上引管不宜过长，以能煨弯为准 B.现浇混凝土楼板配管：先找灯位，根据房间四周墙的厚度，弹出十字线，将堵好的盒子固定牢然后敷管。
有两个以上盒子时，要拉直线管进盒、箱长度要适宜，管路每隔一米左右用铅丝绑扎牢6)地线连接：所有钢管应连成一体与防雷接地系统连通，跨箱、盒处采用∮6圆钢进行跨接，其与箱、盒两端管的焊接长度不应小于园钢直径的6倍，双面搭接焊，跨接园钢做成“Ω”状焊缝均匀牢固，焊接处清除药皮，刷防腐漆6.1.2.2.2 PVC管暗敷设A.PVC管的要求（1）暗敷设的PVC电线管不得使用轻型管材；（2）其规格型号符合设计要求和施工规范要求；（3）其阻燃系数满足规范要求B.煨弯：PVC电线管煨弯采用加弹簧冷煨，弯曲半径为管外径的6倍，弯曲处的弯扁度不大于管外径的10%C.连接:PVC电线管的连接采用专用套管黏合剂连接，连接时管头必需干净无杂物，粘接牢固D.进盒:PVC电线管进盒采用粘合剂粘接专用接头根母固定E.开关、插座、灯位盒的选用:开关、插座、灯位盒必须选用配套的PVC专用盒F.暗配管与钢筋的固定: PVC电线管暗配时，其与钢筋间采用绑扎丝固定，固定间距不大于1米6.1.2.2.3吊顶内线管敷设A、钢管敷设工艺流程：钢管敷设吊顶内护墙板内管路敷设预制加工管弯、支架、吊架测定盒、箱及固定点位置支架、吊架固定盒、箱、固定管路敷设与连接变形缝处理地线焊接B、配管弯曲半径一般不小于管外径10倍。
加工方法可采用冷煨法和热煨法，支架应按设计图要求进行加工C、明管敷设时，管路连接应紧密，管口光滑，护口齐全，其支架应平直牢固、排列整齐，管子弯曲处无明显折皱6.1.2.3桥架安装6.1.2.3.1施工工艺流程弹线定位金属膨胀螺栓安装桥架支吊架安装桥架、线槽安装保护地线安装6.1.2.3.2桥架的安装要求 （1）桥架应平整，无扭曲变形，内壁无毛刺，各种附件齐全 （2）桥架的接口应平整，接缝处应紧密平直，盖板装上后应平整，无翘角，出线口的位置准确 （3）不允许将穿过墙体或楼板的桥架与墙上或楼板的孔洞一起抹死 （4）桥架的所有非导电部分的铁件均应相互连接和跨接，使之成为一个连续导体，并做好整体接地 （5）桥架经过建筑物的变形缝时，桥架本身应断开，桥架内用内连接板搭接，不许固定保护地线和桥架内电缆应有补偿余量6）敷设在竖井、设备层等处的桥架应符合《民用建筑设计防火规范》的有关防火要求7）电缆桥架与各种管道平行或交叉敷设时，净距离如下表：管道种类平行净距（米）交叉净距（米）1) 一般工艺管道0.40.32) 腐蚀性液、气体管道0.50.53热力管道有保温层0.50.5无保温层1.01.06.1.2.3.3桥架敷设安装 （1）桥架直线段连接应采用连接板，用垫圈、弹簧垫圈紧固，接茬处应缝隙严密平齐（2）桥架与箱、柜等接茬时，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。
3）桥架进行交叉、转弯、丁字连接时，应采用单通、二通、三通、四通或平面二通、平面三通等进行变通连接6.1.2.3.4桥架的吊装 （1）桥架直线段组装时，应先作干线，再作分支线，将桥架组装成型2）桥架与桥架之间可采用内连接板或外连接板，配上平垫和弹簧垫用螺母紧固螺母必须在桥架壁外侧3）桥架交叉、丁字、十字应采用二通、三通、四通进行连接，桥架内不允许有电缆接头4）转弯部位应采用立上弯头和立下弯头，安装角度要适宜5）出线口处应利用出线口盒进行连接，末端部位要装上封堵，在箱、柜进线处应采用抱脚连接6.1.2.4管内穿线6.1.2.4.1施工工艺流程选导穿扫管放线及断线导线与带线的绑扎带护口穿线导线接头接头包扎导线检查绝缘摇测6.1.2.4.2穿带线： （1）穿带线是检查管是否畅通，管路走向及盒、箱的位置是否符合设计及施工图的要求 （2）穿带线的方法： A．带线一般采用φ1.2~2.0mm的铁丝先将铁丝的一端弯成不封口的圆圈，再利用穿线器将带线穿入管路内，在管路的两端均应留有10~15mm的余量 B．在管路较长或转弯较多时，可以在敷设管路的同时将带线一并穿好 C．穿带线受阻时，应用两根铁丝同时搅动，使两根铁丝的端头互相钩绞在一起，然后将带线拉出。
6.1.2.4.3清扫管路： （1）清扫管路的目的是清除管路中的灰尘、泥水等杂物 （2）清扫管路的方法：将布条的两端牢固的绑扎在带线上，两人来回拉动带线，将管内杂物清净6.1.2.4.4放线及断线： （1）放线 A．放线前应根据施工图对导线的规格、型号进行核对 B．放线时导线应置于放线架或放线车上 （2）断线：剪断导线前，导线的预留长度应按以下四种情况考虑 A．接线盒、开关盒、插座盒及灯头盒内导线的预留长度应为15mm B．配电箱内导线的预留长度应为配电箱体周长的1/2 C．出户导线的预留长度应为1.5m D．共用导线在分支处，可不剪断导线而直接穿过6.1.2.4.5导线与带线的绑扎 （1）当导线根数较少时，例如二至三根导线，可将导线前端的绝缘层削去，然后将线芯直接插入带线的盘圈内并折回压实，绑扎牢固使绑扎处形成一个平滑的锥形过渡部位 （2）当导线根数较多或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固使绑扎接头处形成一个平滑的锥形过渡部位，便于穿线6.1.2.4.6管内穿线： （1）三相或单相的交流单芯电缆，不得单独穿于钢导管内。
（2）不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头 （3）电线电缆穿管前，应清除管内杂物和积水管口应有保护措施，不进入接线盒（箱）的垂直管口穿入电线、电缆后，管口应密封 （4）当采用多相供电时，同一建筑物的电线绝缘层颜色选择应一致，即保护地线（PE线）应是黄绿相间色，零线用淡蓝色；相线用：A相—黄色、B相—绿色、C相—红色开关的回火线宜用白色导线 （5）导线外径总截面不得超过管内面积的40%6.1.2.4.7导线的连接： （1）导线连接的总要求 A．导线接头不应增加电阻值 B．受力导线不能降低原机械强度 C．不能降低原绝缘强度 （2）为了满足上述要求，在导线作电气连接时，必须先削去绝缘去掉氧化膜再进行连接，而后搪锡，包扎绝缘6.1.2.4.8导线包扎： 首先用胶布绝缘带从导线接头处始端的完好绝缘层开始，缠绕1～2个绝缘带幅宽度，再以半幅宽度重叠进行缠绕再包扎过程中应尽可能地收紧绝缘带最后在绝缘层上缠绕1~2圈后，在进行回缠采用橡胶绝缘带包扎时，应将其拉长2倍后在进行缠绕，然后再用黑胶布包扎，包扎时要衔接好，以半幅宽度边压边进行缠绕，同时在包扎过程中收紧胶布，导线接头处两端应用黑胶布封严密。
6.1.2.4.9线路检查及绝缘摇测： （1）线路检查：接、焊、包全部完成后，应进行自检和互检；检查导线接、焊、包是否符合施工验收规范及质量验评标准的规定 （2）绝缘摇测：线路的绝缘一般选用500V、量程为0~500MΩ的兆欧表测量线路绝缘电阻时，兆欧表上有三个分别标有“接地”（E）；“线路”（L）；“保护环”（G）的端钮可将被测两端分别接于E和L两个端钮上 一般线路绝缘摇测有以下两种情况： a.电气器具未安装前进行线路摇测时，首先将灯头盒内导线分开，开关盒内导线连通摇测时应将干线和支线分开，一人摇测，一人应及时读数并记录摇动速度保持在120r/min左右，读数应采用1分钟后的读数为宜 b.电气器具全部安装完成在送电前进行摇测，应先将线路上的开关、刀闸、仪表、设备等用电开关全部置于断开位置，摇测方法同上所述，确认绝缘摇测无误后再进行送电试运行6.1.2.5电缆敷设6.1.2.5.1工艺流程准备工作电缆沿桥架敷设水平敷设垂直敷设挂标志牌6.1.2.5.2准备工作 （1）施工前应对电缆进行详细的检查；规格、型号、截面、电压等级均应符合设计要求，外观无扭曲、损坏等现象2）电缆敷设前进行绝缘遥测或耐压试验。
A.1KV以下电缆，用1KV摇表摇测线间及对地的绝缘电阻应不低于10MΩB.3~10KV电缆应事先作耐压和泄漏试验，试验标准应符合国家和当地供电部门规定，必要时敷设前仍需用2.5KV摇表测量绝缘电阻是否合格C.电缆测试完毕，应用橡皮包布密封后再用黑包布包好3）放电缆机具的安装：采用机械放电缆时，应将机械选好适当位置安装，并将钢丝绳和滑轮安装好人力放电缆时将滚轮提前安装好4）临时联络指挥系统的设置：采用无线对讲机作为定向联络，简易作为全线联络，手持扩音喇叭指挥5）在桥架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列用图或表的方式列出来，以防电缆的交叉和混乱6）冬季电缆敷设，温度达不到规范要求时，应将电缆提前加温7）电缆的搬运及支架架设A.电缆短距离搬运，一般采用滚动电缆轴的方法滚动时应按电缆轴上箭头指示方向滚动如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚动，以免电缆松弛B.电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为宜架设时应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方6.1.2.5.3电缆沿桥架敷设 （1）水平敷设 A.敷设方法可用人力或机械牵引。
B.电缆沿桥架敷设时，应单层敷设，排列整齐，不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准 C.不同等级电压的电缆应分层敷设，高压电缆应敷设在上层2）垂直敷设A.有条件时，最好自上而下敷设土建未拆吊车前，将电缆吊至楼层顶部敷设时，同截面电缆应先敷设低层，后敷设高层，要特别注意，在电缆轴附近和部分楼层应采取防滑措施B.自上而下敷设时，低层、小截面电缆可用滑轮大绳人力牵引敷设高层、大截面电缆宜用机械牵引敷设C.沿桥架敷设时每层至少加装两道卡固支架敷设时应放一根立即卡固一根D.电缆穿过楼板时，应装套管，敷设完后应将套管用防火材料堵死6.1.2.5.4挂标志牌 （1）标志牌规格应一致，并有防腐性能，挂装应牢固2）标志牌应注明电缆编号、规格、型号及电压等级3）沿桥架敷设电缆，在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌6.1.2.6配电箱、柜安装（1）工艺流程配电箱（盘）安装要求弹线定位明装配电箱（盘）铁架固定（盘面）螺栓固定（盘面）暗装配电箱盘面组装实物排列加 工固定电具电盘配线箱（盘）固定绝缘摇测（2）配电箱安装时，位置应正确，部件齐全，箱体开口合适，切口整齐，零线经零线端子连接，PE线压接牢固。
配电箱、柜的配线须排列整齐，绑扎成束固定在板上，引入的导线应留出适当的余量以便检修，金属构架、铁盘及电器的金属外壳应有良好接地箱、柜体颜色必须满足合同要求，内部油漆应均匀、完整，外表油漆应均匀、平滑，无明显划痕，无起泡、滴流等现象柜体加工应平整，无手敲打痕迹，所有金属加工件均不应有毛刺，尺寸要准确，装配公差要符合要求3）动力柜基础槽钢应进行除锈防腐,槽钢顶部高出地面100mm，基础槽钢顶部的平直度小于1，侧面同顶部一样柜与基础槽钢连接紧密牢固，所有接线端子与电器设备连接时均应加平垫和弹簧垫，螺丝与垫片要求使用镀锌件 所有电器下方均安“卡片柜”，其中标明名称、路别、额定电流等，并在箱、柜门的里面粘贴接线系统图开关及接触器的进线必须贴色标4）母线应刷黑漆，漆膜应完整，无杂物，母线涂黑漆起止位置应一致、整齐并贴相序色标；当进线为塑料线时，应用导线色表示相序，不允许用涂漆或缠塑料带等方法代替相序依次为L1黄色、L2绿色、L3红色，垂直排列时从左至右应为黄、绿、红色水平排列时，从上至下为黄、绿、红色5）配电箱予留洞应随土建施工配合，做到洞尺寸、标高准确无误6）所有配电箱、柜均应设有专用工作零母线和保护零母线各一条，其中工作零母线必须与箱柜体绝缘，保护零母线与配电箱柜体有可靠连接。
柜门或箱门二层板都应有接地裸带引至保护零母线，并做可靠连接（二层板必须有专用接地柱），箱、柜体内应当有明显、易操作的地方设置不可拆卸的接地螺丝，并有接地标志工作零母线及保护零母线均按回路数加工钻孔配电箱安装位置，标高严格按设计要求施工配电箱外壳，二层板应可靠接地连接7）在混凝土墙或砖墙上固定明装配电箱（盘）时，如有分线盒，先将盒内杂物清理干净，然后将导线理顺，分清支路和相序，按支路绑扎成束待箱（盘）找准位置后，将导线端头引至箱内或盘上，逐个压接在器具上，同时将保护地线压在明显的地方，并将箱（盘）调整平直后进行固定在电具、仪表较多的盘面板安装完毕后，应先用仪表校对有无差错，调整无误后送电，并将卡片框内的卡片填写好部位、编上号8）管进箱一管一孔，当箱体上敲落孔不够时，应用开孔器开孔，严禁用气焊开孔；连接完毕应按要求做好跨接地线，不能用箱体做为接地线的导体；箱体、管路连接固定好后，箱内清理干净，用盖板封闭，避免土建抹灰对箱内污染9）PE线安装应牢固明显，导线选择如下：相导线的截面积S(平方毫米)相应的保护导线的最小面积SpS £ 16Sp = S16 < S £ 35Sp =16S > 35Sp = S/2（10）单独柜(盘)只找柜面和侧面的垂直度。
成列柜(盘)各台就位后，先找正两端的柜，再从柜三分之二高位置绷上小线，逐台找正，柜不标准，以柜面为准找正时采用0.5MM铁片进行调整，每处垫片最多不能超过三片11）配电箱安装垂直度偏差小于1.5mm.盘面倾斜度小于1%.照明器具安装结束进行线路绝缘摇测，线路绝缘合格之后进行24小时全负荷试运行，并做好绝缘摇测记录6.1.2.7器具安装6.1.2.7.1灯具安装灯具安装时按以下工艺流程进行：检查灯具组装灯具安装灯具通电试运行（1）灯具检查 A.根据灯具的安装场所检查灯具是否符合设计要求 B.灯内配线检查：灯内配线应符合设计要求及有关规定；使用螺口灯时，相线必须压在灯芯柱上 （2）灯具安装 A.塑料（木）台的安装将接灯线从塑料（木）台的出线口中穿出，将塑料（木）台紧贴住建筑物表面，塑料（木）台的安装孔对准灯头盒螺孔，用机螺丝（或木螺丝）将塑料（木）台固定牢固 B.把从塑料（木）台甩出的导线留出适当维修长度，削出线芯，然后推入灯头盒内，线芯应高出塑料（木）台的台面用软线在接灯线芯上缠绕5~7圈后，将灯线芯折回压紧用粘塑料带和黑胶布分层包扎紧密将包扎好的接头调顺，扣于法兰盘内，法兰盘（吊盒、平灯口）应与塑料（木）台的中心找正，用长度小于20mm木螺丝固定。
C.灯具的重量大于3KG时，固定在螺栓或预埋吊钩上；灯具固定牢固可靠，不使用木楔每个灯具固定用螺钉或螺栓不少于2个；当绝缘台直径在75毫米及以下时，采用1个螺钉或螺栓固定 D.固定灯具带电部件的绝缘材料以及提供防触电保护的绝缘材料，应耐燃烧和防明火 E.当灯具距地面高度小于2.4米时,灯具的可接近裸露导体必须接地或接零，并应有专用接地螺栓，且有标示 F.引向每个灯具的导线线芯最小截面积应符合规范GB50303-2002中表19.2.1的规定 G.灯具及其配件齐全，无机械损伤、变形、涂层剥落和灯罩破裂等缺陷 （3）质量标准 A.灯具的型号、规格及使用场所必须符合设计要求和施工规范的规定 B.灯具安装牢固端正，位置正确，灯具安装在木台的中心器具清洁干净 C.导线进入灯具处的绝缘保护良好，留有适当余量连接牢固紧密，不伤线芯压板连接时无松动，螺栓连接时，在同一端子上导线不超过两根6.1.2.7.2开关、插座安装开关、插座安装时按以下工艺流程进行：清 理接 线安 装6.1.2.7.2.1清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其他杂物一并清出盒外，再用湿布将盒内灰尘擦净。
6.1.2.7.2.2接线： （1）接线一般规定 A．开关接线 a）同一场所的开关切断位置应一致，且操作灵活，接点接触可靠； b）电器、灯具的相线应经开关控制 B. 插座接线 a）单相两孔插座有横装和竖装两种横装时，面对插座的右极接相线，左极接零线；竖装时，面对插座的上极接相线，下极接零线 b）单相三孔、三相四孔及三相五孔的接地或接零线均应在上方 c）交、直流或不同电压的插座安装在同一场所时，应有明显的区别，且其插头与插座配套，均不能互相代用 d）插座的接地端子不与零线端子连接同一场所的三相插座，接线的相序一致 f）接地或接零线在插座间不串联连接 （2）安装开关、插座准备先将盒内甩出的导线留出维修长度，削去绝缘皮，注意不要碰伤线芯将导线按顺时针方向盘绕在开关、插座对应的接线柱上，然后旋紧压头，插接端子，将线芯直接插入接线孔内，再用顶丝将其压紧注意线芯不得外露6.1.2.7.2.3开关安装 （1）开关安装位置便于操作，开关边缘距门框边缘的距离0.15～0.20m，开关距地面高度1.4m （2）相同型号并列安装及同一室内开关安装高度一致，且控制有序不错位。
（3）暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全 （4）开关不得置于单扇门后；开关位置应与灯位相对应，同一单元内开关方向应一致6.1.2.7.2.4插座安装 （1）暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全 （2）同一室内插座安装高度一致设计注明者除外 （3）电视线管及其插座与交流电源线管、插座之间应有50cm以上的距离4）各种插座安装标高：普通单相二三极插座、电冰箱用插座底距地面0.3m；卫生间洗手台边、厨房操作台处插座底距地面1.4m；洗衣机插座底距地面1.6m；空调及电热水器插座底距地面1.8m；厨房排烟机插座底距地面2.0m；卫生间排风扇插座底距地面2.3m6.1.2.7.2.5安装质量标准 （1）插座的接地（零）保护措施必须符合施工验收规范规定 （2）开关、插座的安装位置正确盒内清洁，无杂物，表面清洁、不变形，盖板紧贴建筑物的表面 （3）开关切断相线导线进入器具处绝缘良好，不伤线芯插座的接地线单独敷设，不允许与工作零线混用 （4）开关、插座的面板并列安装时，其高度差允许为0.5mm；同一场所的高度差为5mm；面板的垂直允许偏差为0.5mm。
6.1.2.8电动机及其附属设备的安装A、安装前的检查：电动机应完好，盘动转子应快无卡阻及异常声响，电动机的引出线鼻子焊接或压接良好，且编号齐全，附件备件齐全，润滑脂情况正常无异常或不超过出厂保质期，无需进行抽芯检查B、电机本体安装应由电工、钳工、起重工配合进行，按设计图就位稳固稳装时电机垫片一般不超过三块，各种传动形式的轴向、径向、中心线平行误差都应在允许范围内6.1.2.9电气调试、试运行1)电气设备安装工作完成后，对整个电气系统安装进行调试，根据本工程实际情况，对电气系统分单元，分楼层，分户进行调试2)调试内容：配电柜箱、灯具、开关、插座，各类电机试运转3)调试前，先将各层及楼道等明显地方贴上送电标志牌，并通知现场各专业施工队4)调试时至少由两位电工一组，穿好绝缘鞋，戴好绝缘手套，金属梯架下方垫好绝缘垫，方可进行操作5)调试步骤:系统检查→单体调试→联合调试→填写调试记录6)照明控制柜的空气开关切断是否正常，开关动作是否灵敏可靠，控制的灯具是否与设计相稳合，灯管和灯泡是否正常，插座是否正确，导线有无明显温升，有无断路，短路等情况发生，设备试运行要求达到24小时以上，并每间隔8小时作一次记录。
7)电机空转2小时以上，无异常声音、转速、轴承温升正常8调试完毕后，组织有关工程部门和质检部门进行初检后，再进行正式竣工验收，交付用户试用并做好维修工作，确保各种设备正常运行，及时对各种施工资料进行整理，并按规定程序交有关部门保存6.1.2.10防雷接地及等电位联结本工程为二类防雷设计在塔楼和裙楼屋顶上敷设避雷网利用建筑物外侧结构柱内主钢筋(≥12mm2)作为防雷工艺流程：接地电阻测试 避雷带接地母线引下线暗敷1)扁钢的搭接长度应为其宽度的二倍，三边施焊园钢的搭接长度为其直径的６倍，双面施焊，圆钢与扁钢搭接时，其搭接长度为园钢直径的６倍焊口清除焊药2)等电位系统：本工程电气竖井垂直敷设一条40*4镀锌扁钢，每三层敷设一圈渡锌扁钢和垂直扁钢连接；卫生间、进出建筑物金属管道进行等电位联结具体参见国标02D501-23)利用建筑物柱子主筋做引下线时,丝接时其接头处可不焊跨接地线，做其它焊接处理4)屋顶女儿墙上设有高出其顶部0.1M的明装避雷带，并采用预埋支架固定安装，预埋支架水平处间隔1米，拐角处0.5M避雷带及支架均采用φ10镀锌圆钢5)本工程屋顶所有设备的金属外壳均应与防雷装置可靠连接6)所有材料使用之前进行冷拉调直加工，焊接处做防腐。
7）防雷接地系统安装工程全部结束后，建筑单位，监理和施工单位共同验收，按设计图要求进行接地电阻的测试，测试用的接地摇表必须经政府计量检定部门检定合格，且在有效期内的仪表测试时须分区，分点逐个测试，如测试结果不能满足要求，应按照设计要求补打接地极6.2弱电系统6.2.1有线电视系统1) 本工程有线电视信号由光端机房引至塔楼弱电间放大器。
