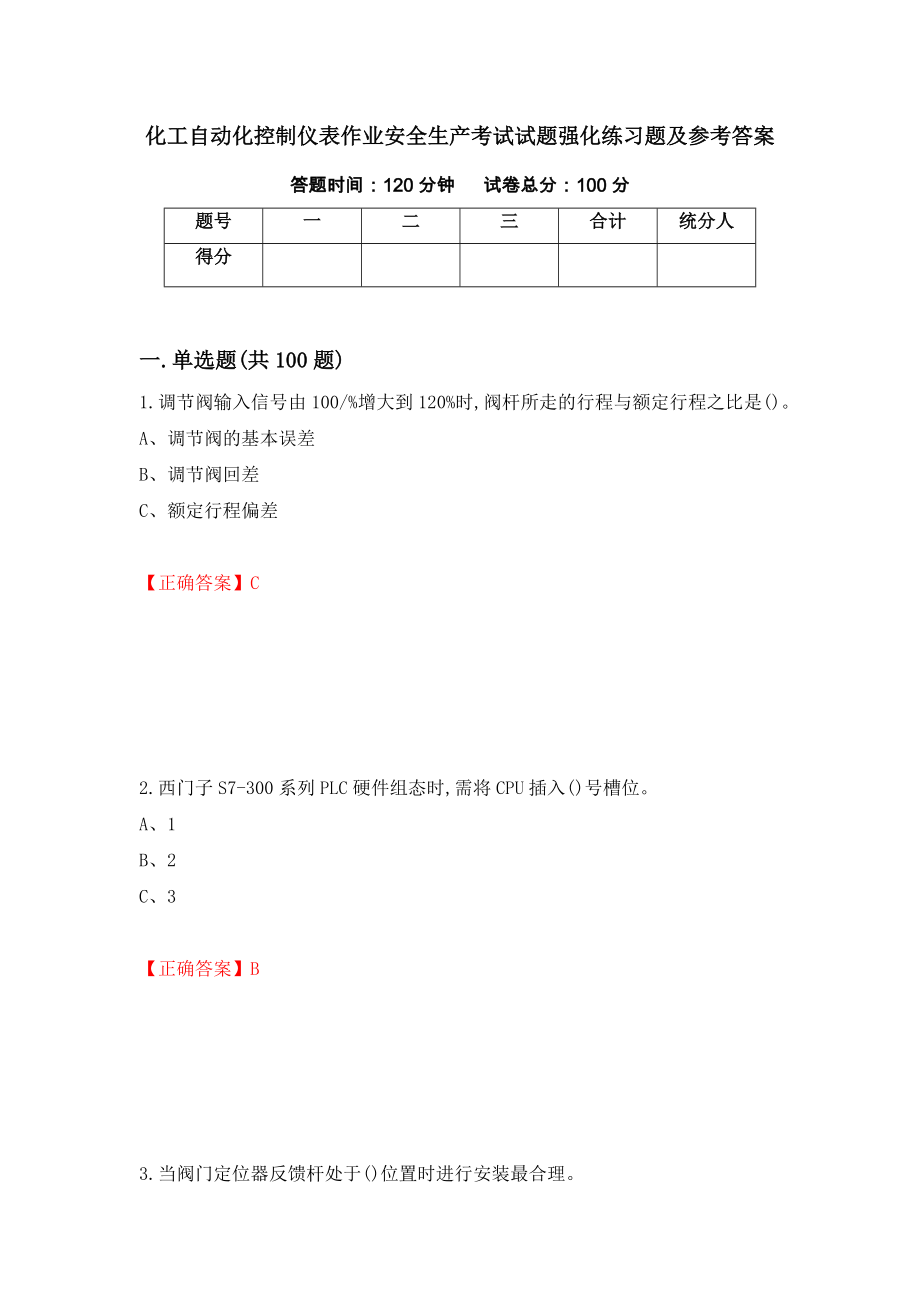

化工自动化控制仪表作业安全生产考试试题强化练习题及参考答案答题时间：120分钟 试卷总分：100分 题号一二三合计统分人得分 一.单选题(共100题)1.调节阀输入信号由100/%增大到120%时,阀杆所走的行程与额定行程之比是()A、调节阀的基本误差B、调节阀回差C、额定行程偏差【正确答案】C2.西门子S7-300系列PLC硬件组态时,需将CPU插入()号槽位A、1B、2C、3【正确答案】B3.当阀门定位器反馈杆处于()位置时进行安装最合理A、垂直B、水平C、任意【正确答案】B4.实现两个或两个以上物料流量符合一定比例关系的控制系统,是()控制系统A、比值B、均匀C、串级【正确答案】A5.角形调节阀适用于直角连接、介质为高粘度、高压差和()的场合A、含有少量悬浮物和固体颗粒B、腐蚀性C、泄漏等级高【正确答案】A6.调节阀作用方式的选择不正确的有()A、从工艺生产的安全角度考虑B、从介质的特性上考虑C、从操作方便考虑【正确答案】C7.超声波流量计可以测量液体流量、气体流量,还可测量()流体流量A、固体B、气液双相C、气固双相【正确答案】B8.串级控制系统中对进入其中的干扰有较强的克服力的是()。
A、主控制器B、副控制器C、主回路【正确答案】B9.位置变送器是将执行机构输出轴的()转换成4~20毫安反馈信号的装置A、振动B、位移变化量C、位移【正确答案】C10.在企业网络信息集成系统结构中,现场总线位于()A、现场控制层B、生产管理层C、过程监控层【正确答案】A11.计算机控制系统中,控制软件的调试步骤一般为()A、修改、编译、下装、投运B、修改、下装、编译、投运C、编译、修改、下装、投运【正确答案】A12.下面的叙述中,正确的是()A、阀门定位器的输出信号大小与输入信号大小成正比B、阀杆的行程与阀门定位器的输出信号大小成正比C、输入信号和阀门定位器的输出不一定一致【正确答案】C13.转子流量计是以()不变,利用节流面积的变化反映流量的大小A、差压B、压力C、压降【正确答案】C14.熔断器又称为保险丝在电路正常工作状态下,保险丝相当于()A、一根导线B、一个用电器C、一个电阻【正确答案】A15.某系统要求在负荷小时,同样的行程变化值下,流量变化小,调节平稳缓和;负荷大时,流量变化大,调节灵敏有效,此时该选()特性的调节阀A、快开特性B、等百分比特性C、线性【正确答案】B16.比值系数的大小与流量比的值有关,与负荷的大小成()。
A、正比B、反比C、无关【正确答案】C17.以下不属于物位仪表的检测对象的是()A、液位B、界位C、密度【正确答案】C18.对于浮球液位计的描述不正确的是()A、浮球液位计平衡锤在最上时,实际液面也最高B、平衡垂在中间时,实际液面在中间C、浮球脱落后,实际风压跑最大【正确答案】A19.电动执行器的伺服放大器是()A、运算放大单元B、伺服机构C、操作单元【正确答案】A20.仪表管道内介质是液体的管子称为()A、保护管B、伴热管C、导压管【正确答案】C21.在生产现场,气动调节阀调校的主要项目不包括()A、基本误差B、回差C、填料函密封性【正确答案】C22.精度最高的就地温度计为()A、压力式温度计B、玻璃液体温度计C、双金属温度计【正确答案】B23.在串级控制系统中,工艺的控制指标是()A、主对象B、副对象C、主变量【正确答案】C24.3300系列涡流传感器系统包括前置器、探头和()A、延长电缆B、补偿电缆C、电缆【正确答案】A25.石油化工生产过程的自动控制系统依据给定值的形式不同可分为三大类:定值控制系统,随动、跟踪控制系统和()A、简单控制系统B、复杂控制系统C、程序控制系统【正确答案】C26.某浮筒液位计测量的液态烃的密度是0.5g/㎥,测量范围是800mm,如果校验使用的酒精密度为0.8g/㎥,则测量范围变为()mm。
A、800B、500C、1000【正确答案】B27.PLC的一般规格指使用PLC时应注意的问题其主要内容为PLC使用的电源电压、允许电压波动范围、耗电情况、直流输出电压、绝缘电阻、耐压情况、抗噪声性能、耐机械振动及冲击情况、使用环境温度、湿度、接地要求,()等A、外形尺寸重量B、输入/输出点数C、指令条数【正确答案】A28.速度式流量测量仪表是把流体在管道内已知截面流过的()变换成压差、位移、转速、冲力、频率等对应信号来间接测量流量的A、距离B、流速C、体积【正确答案】B29.“㎥/h;L/h”这些符号都是表示流量的单位,它们表示的是()流量的单位A、体积B、质量C、速度【正确答案】A30.转子流量计由两个部分组成,一个是由下往上逐渐扩大的(),另一个是放在锥形管内的可以自由运动的转子A、玻璃管B、金属管C、锥形管【正确答案】C31.表示粘度的符号是()A、uB、vC、μ【正确答案】C32.通常,离心泵开泵前关闭出口阀,目的是为了()A、防止入口阀堵塞B、防止泵汽蚀C、防止电机过载【正确答案】C33.调节阀()特性逐渐被等百分比特性取代,很少被采用A、快开B、线性C、抛物线【正确答案】C34.离心泵的润滑油变质或变脏,可能会造成()。
A、流量低或无流量B、压力波动大C、轴承温度上升【正确答案】C35.阀芯是调节阀的关键部件,形式多种多样,但一般分为两大类,即直行程阀芯和()A、球形阀芯B、平板刑阀芯C、角行程阀芯【正确答案】C36.浮标式液位计的量程和工作压力都较大,造成翻板翻转的原因是()A、浮子内有磁钢B、光电转换C、力矩拉力【正确答案】A37.通过转子流量计有关参数计算,可以看到:当被测介质的密度增大(大于水的密度),其余条件(转子形状、密度等)不变时,则仪表换算后量程()A、增大B、减小C、不变【正确答案】B38.国际单位制的流量系数用()表示定义为:5~400℃的水,阀两端压差为100Kpa,全开时每小时流过调节阀的立方米数A、CB、KvC、Cv【正确答案】B39.在自动控制系统中,被控变量由于干扰发生变化后,在控制器的作用下,其值会逐渐趋近于()A、工艺指标B、给定值C、输出值【正确答案】B40.化工装置中,相对不常用的阀门是()A、闸阀B、球阀C、旋塞阀【正确答案】C41.为了保证测量精确度,正常操作压力值应不低于压力表满量程的()A、1/3B、1/2C、2/3【正确答案】A42.下面是关于负压(真空度)的表达式,其中正确的表达式是()。
A、P负=P表+P大B、P负=P大-P绝C、P负=P绝-P表【正确答案】B43.当生产装置出现危险信号时,能够输出正确的信号,阻止危险的发生、阻止事故的扩大化或减轻事故的后果,起这样作用的系统叫()A、计算机控制系统B、安全仪表系统C、集散控制系统【正确答案】B44.对于两位式调节应选用()比较合适A、偏心阀B、球阀C、角形阀【正确答案】B45.调节阀按操纵方式不正确的有()A、手动调节阀B、气动调节阀C、遥控调节阀【正确答案】C46.调节阀在同一输入信号上测得的正反行程的最大差值为()A、调节阀的基本误差B、调节阀回差C、额定行程偏差【正确答案】B47.傅立叶定律是()的基本定律A、对流B、热辐射C、热传导【正确答案】C48.接地是抑制噪声和防止干扰的主要方法,不同厂家的计算机控制系统对接地的要求不同一般来说,DCS系统接地电阻应小于()A、4ΩB、10ΩC、50Ω【正确答案】A49.预防钢带液位计测量不准的措施可以是以下()方案A、容器采取恒温B、在钢带上打孔C、信号不进行远传【正确答案】B50.当易燃物质比空气轻时,电气线路应在()处敷设A、较高B、较低C、直接埋地【正确答案】B51.黄色滤毒罐用于防护()。
A、氨、硫化氢等有毒气体B、各种酸性有毒气体C、芳烃类有毒气体【正确答案】B52.分程控制回路,就控制阀的开、关型式可以划分为()类A、一B、二C、三【正确答案】B53.对于等百分比特性阀,最大开度和最小开度应()A、≤80%,≥30%B、≤80%,≥10%C、≤90%,≥30%【正确答案】C54.在下面各类节流装置中,()属于非标准节流装置A、孔板B、喷嘴C、1/4喷嘴【正确答案】C55.()故障模式(失效一安全型模式)是指安全仪表系统的此种故障将导致正常运行的装置发生误停车A、显性故障B、随机故障C、隐性故障【正确答案】A56.将自动控制系统按照工艺过程需要控制的被控变量的给定值是否变化和如何变化分为()A、定值控制系统、随动控制系统和程序控制系统B、集散控制系统、可编程控制系统、紧急停车系统C、温度控制系统、压力控制系统、液位控制系统、流量控制系统【正确答案】A57.压力容器按()分为反应容器、传热容器、分离容器和储运容器A、压力等项分类B、用途分类C、按危险性和危害性分类【正确答案】B58.在选择副变量时,为减少主、副回路的动态联系,避免“共振”应使主、副对象的时间常数之比为()。
A、4:01B、10:01C、3:1-10:1【正确答案】C59.关于均匀控制系统和常规控制系统的说法正确的是()A、结构特征不同B、控制目的不同C、调节规律相同【正确答案】B60.直行程调节阀安装在工艺管道上的最佳位置是()A、水平B、垂直C、任意【正确答案】B61.在校验热电阻的时候,对于电路的应用情况,下面描述正确的是()A、允许通过的电流是4-20mAB、允许通过电流,但不大于5mAC、必须施加电压源【正确答案】B62.调节阀阀盖的密封件不正确的结构形式是()A、普通型、标准型:填料靠压盖压紧,结构简单适用,磨损之后还可以在调整并压紧B、带弹簧型:由于有压缩弹簧的作用力,使密封圈的密封性更好C、防泄露密封型【正确答案】C63.气动活塞式执行机构适用于大口径、高静压、()的场合A、含有少量悬浮物和固体颗粒B、高压差C、泄漏等级高【正确答案】B64.自动控制系统在扰动作用和控制作用的共同作用下,从原有平衡状态过渡到新的平衡状态的整个过程,称为自动控制系统的()A、操纵过程B、过渡过程C、物料传递过程【正确答案】B65.笼式阀的可调比大、振动小、不平衡力小、()互换性好,可得到不同的流量特性。
A、阀芯B、套筒C、阀体【正确答案】B66.在相同的流动情况下,粘度μ愈大的流体,产生剪应力τ()A、越大B、越小C、变化不大【正确答案】A67.流体()作用于单位面积上的力,称为液体的压强A、流动B、平行C、垂直【正确答案】C68.套筒阀不能用于()A、容易结焦、结晶的场合B、高压差场合C、噪声大的场合【正确答案】A69.在活塞式压力计上使用砝码比较法校验压力表,各个点读数应进行两次,第一次是在指针缓慢达到预定校验点时进行,第二次是()后进行A、缓慢下降B、快速达到预定校验点C、轻敲表壳【正确答案】C70.DCS中D代表的英文单词是()A、DigitalB、DistributedC、Diagnose【正确答案】B71.下列选项中,不属于有机反应类型的是()A、加成反应B、卤代反应C、置换反应【正确答案】C72.某精馏塔正常工作时,操作压力控制在1200KPa,实际操作时最大允许有±15KPa的测量误差,那么选用压力表的量程和精度等级各是()A、2.4MPa;1.5级B、1.8MPa;1.5级C、2.4MPa;0.5级【正确答案】C73.对于直线特性阀,最大开度和最小开度应()A、≤80%,≥30%B、≤80%,≥10%C、≤90%,≥30%【正确答案】B74.安全火花型防爆仪表在本质上是安全的,因此称这类仪表为本质安全防爆仪表,简称()。
A、隔爆仪表B、本安仪表C、无火花仪表【正确答案】B75.利用标准节流装置测量流量时,在距离节流装置前后各有()D长的一段直管段的内表面上,不能有凸出物和明显的粗糙或不平现象A、10B、8C、2【正确答案】C76.下列不属于分程控制系统特点的是()A、可以改善调节品质B、提高系统的安全可靠性C、调节范围稳定不变【正确答案】C77.为适合不同工作温度和密封要求,调节阀上阀盖有()种常见的结构形式A、4B、3C、5【正确答案】A78.下面关于串级控制回路的描述中正确的是()A、主、副控制器串接工作的双闭环负反馈控制系统B、主、副控制器串接工作,主控制器的输出直接操纵控制阀C、主、副控制器串接工作,实现对副变量的定值控制【正确答案】A79.强制对流传热的速率比自然对流传热速率()A、相同B、快C、慢【正确答案】B80.积分控制规律()A、控制缓慢.没有余差B、控制及时.没有余差C、控制缓慢.有余差【正确答案】A81.先整定副控制器,后整定主控制器的方法,是串级控制回路控制器的参数整定的()A、一步整定法B、两步整定法C、三步整定法【正确答案】B82.一次仪表、电缆护套管、电缆的安装尽可能地远离高温工艺设备和工艺管道、对它们的影响较大的为()。
A、温差B、热量C、温度【正确答案】C83.二位四通电磁阀有()个接管口A、6B、5C、3【正确答案】B84.下面关于调节阀直线特性的叙述,不正确的是()A、相对流量Q/Qmax与相对行程ι/L成正比B、调节阀的放大系数为一常数C、相对流量Q/Qmax与相对行程ι/L成对数关系【正确答案】C85.()填料是一种新型调节阀填料,具有密封性好、润滑性好、化学惰性强、耐腐蚀、耐高低温等优点,缺点是摩擦力大A、石墨环B、聚四氟乙烯V形圈C、石棉-聚四氟乙烯【正确答案】A86.()指用多个相同的模块或部件实现特定功能或数据处理A、冗余B、容错C、故障安全【正确答案】A87.基金会现场总线的通信模型参考了IOS/OSI参考模型,具备参考模型7层中的3层,即()A、物理层、数据链路层和应用层B、物理层、网络层和应用层C、物理层、数据链路层和会话层【正确答案】A88.()是DCS的核心部分,对生产过程进行闭环控制,可控制数个至数十个回路,还可进行顺序、逻辑和批量控制A、过程控制单元B、过程接口单元C、操作站【正确答案】A89.1EC61158是()A、现场总线国际标准B、局域网标准C、广域网标准【正确答案】A90.使用砝码比较法校验压力表,是将被校压力表与活塞式压力计上的()在活塞缸内产生的压力进行比较,从而确定被校压力表的示值误差。
A、重力B、标准砝码C、砝码【正确答案】B91.测速管流量计的测量原理是,装在管道中心的一根()的金属管,末端正对着流体流向,以测流体的全压力A、螺旋形B、椭圆形C、带有小孔【正确答案】C92.下面选项中()不是电磁阀的技术指标A、介质的工作温度B、流通能力C、介质密度【正确答案】C93.可编程序控制器采用软件编程的力式来实现控制功能,继电器是采用()完成控制功能的A、软件编程B、硬接线C、软接线【正确答案】B94.调节阀在信号下限或上限处的基本误差为()A、调节阀的基本误差B、调节阀回差C、调节阀始、终点偏差【正确答案】C95.内部具有喷料装置、再分布器、栅板等结构的塔设备应该是()A、填料塔B、减压塔C、精馏塔【正确答案】A96.玻璃板式液位计是利用()原理工作的A、浮力B、连通器C、磁力【正确答案】B97.采用浮筒式液位计测量液位时,液位高度与扭力角的关系是()A、液位高时,扭力角大B、液位高时,扭力角小C、液位低时,扭力角小【正确答案】B98.在事故状态下,为保证设备安全,压力放空系统应选择()特性调节阀A、直线B、等百分比C、快开【正确答案】C99.下列()可能导致联锁系统产生误动作。
A、电磁阀故障B、联锁切除C、“三取二”检测回路中一检测元件故障【正确答案】A100.高压控制阀阀芯分为单级阀芯和()A、多级阀芯B、套筒平衡式阀芯C、柱塞式阀芯【正确答案】A二.判断题(共30题)1.如果接到鼠笼式三相交流电动机的三相导线中的任意两相接线互换位置,则电动机将反转正确答案】对2.CENTUMCS3000系统中的回路调整画面中,SVL是偏差报警设定值正确答案】错3.调节阀的性能测试中有一项为额定行程偏差,其目的为测试气关阀在100%行程时阀芯是否关闭到位正确答案】对4.ESD的故障安全是指ESD自身发生故障时,会影响到被控过程的安全运行正确答案】错5.数字式万用表可测量交流电压、电流,直流电压、电流和电阻、电容、三极管,还可测量功率正确答案】错6.阀位控制器可以与各类调节阀配套使用,用来显示调节阀行程的上限和下限正确答案】对7.“L/h;Kg/h”这些符号都是表示流量的单位,它们表示的是质量流量的单位正确答案】错8.工艺上希望偏差越小越好,但如果没有偏差,自动控制系统就无法实现控制功能正确答案】对9.分度号为K的镍铬-考铜热电偶在氧化性的介质中使用,且热电性较大,具有广泛的应用。
正确答案】错10.当接人的负荷超过PLC允许的限制值时,应采用外接继电器或接触器转换正确答案】对11.在安装过滤减压器时,必须按箭头方向或“输入”、“输出”方向分别与管道连接正确答案】对12.CENTUMCS3000系统的现场控制单元FCU中,总线接口卡执行控制计算并监视CPU及供电单元正确答案】错13.测量蒸汽流量时,节流装置的取压口方位在管道横截面的水平中心线上半部的90°左右的45°夹角范围内正确答案】错14.验电笔只能检测交流电正确答案】错15.选择控制系统又称为是超驰控制或取代控制正确答案】对16.精小型气动薄膜执行机构,主要是针对老式薄膜执行机构笨重和可靠性差的问题而设计的在减少重量和高度方面,它将老结构的单弹簧改为多弹簧,并将弹簧直接置于上下膜盖内正确答案】对17.玻璃板液面计可用于测量敞口容器和密闭容器的液位正确答案】对18.蒸馏是利用互溶液体混合物中各组分溶解度不同而分离成较纯组分的一种操作正确答案】错19.根据靶式流量计测量流量的基本原理可知,靶式流量计是一种阻力式仪表正确答案】对20.脱脂应在室外通凤处或有通风装置的室内进行,工作中应采取穿戴防护用品等安全措施正确答案】对21.气动活塞式执行机构可以充分用足工厂的气源压力来提高执行机构的输出力。
正确答案】对22.所有承受压力载荷的密闭容器都可称为压力容器正确答案】对23.电磁流量计的转换器部分也需要很好接地,以免因为电位不同而引入干扰正确答案】错24.PLC的英文含义是:ProgrammableLogicController正确答案】对25.弹簧管压力表的弹簧管为弯成270°圆弧的椭圆形截面的空心金属管,其越扁耐压越高正确答案】对26.控制通道的特性与自动化装置有关而不受对象特性的影响正确答案】错27.安全阀的作用是,当压力容器的压力超过允许工作压力时,自动打开,把容器内的气体或液体排出,直至压力恢复正常正确答案】对28.柱塞型阀芯可以实现正装和反装正确答案】错29.当被测压力P小于20MPa时,压力表的弹簧管材质应采用磷(青)铜材料正确答案】对30.数据库服务器用于进行数据的存储及网络发布(WEB)功能正确答案】对。
