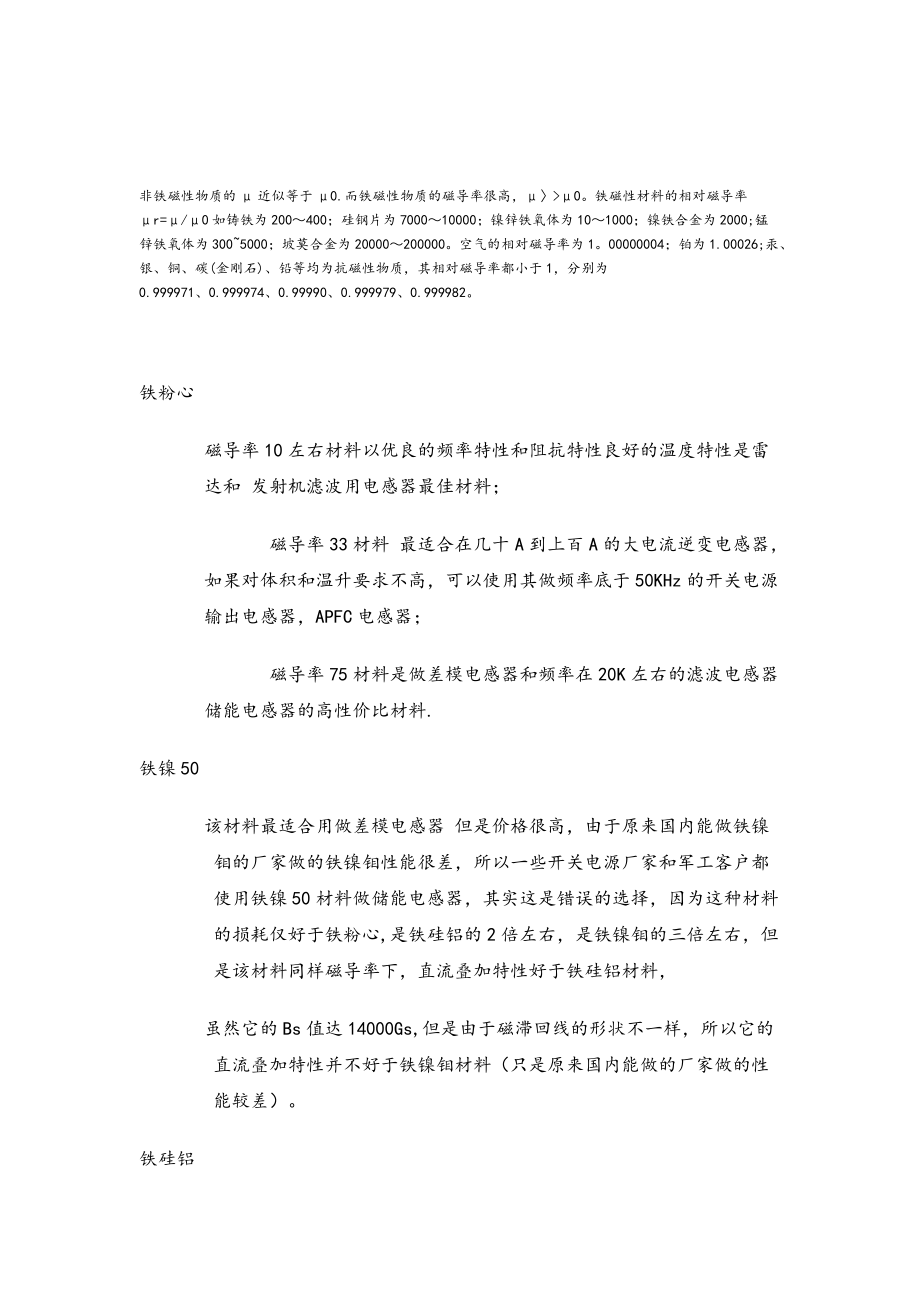

非铁磁性物质的μ近似等于μ0.而铁磁性物质的磁导率很高，μ〉>μ0铁磁性材料的相对磁导率μr=μ/μ0如铸铁为200～400；硅钢片为7000～10000；镍锌铁氧体为10～1000；镍铁合金为2000;锰锌铁氧体为300~5000；坡莫合金为20000～200000空气的相对磁导率为100000004；铂为1.00026;汞、银、铜、碳(金刚石)、铅等均为抗磁性物质，其相对磁导率都小于1，分别为0.999971、0.999974、0.99990、0.999979、0.999982铁粉心 磁导率10左右材料以优良的频率特性和阻抗特性良好的温度特性是雷达和 发射机滤波用电感器最佳材料； 磁导率33材料 最适合在几十A到上百A的大电流逆变电感器，如果对体积和温升要求不高，可以使用其做频率底于50KHz的开关电源输出电感器，APFC电感器； 磁导率75材料是做差模电感器和频率在20K左右的滤波电感器储能电感器的高性价比材料. 铁镍50 该材料最适合用做差模电感器 但是价格很高，由于原来国内能做铁镍钼的厂家做的铁镍钼性能很差，所以一些开关电源厂家和军工客户都使用铁镍50材料做储能电感器，其实这是错误的选择，因为这种材料的损耗仅好于铁粉心,是铁硅铝的2倍左右，是铁镍钼的三倍左右，但是该材料同样磁导率下，直流叠加特性好于铁硅铝材料， 虽然它的Bs值达14000Gs,但是由于磁滞回线的形状不一样，所以它的直流叠加特性并不好于铁镍钼材料（只是原来国内能做的厂家做的性能较差）。
铁硅铝 高性价比材料，是铁粉心的替代品（不包括低磁导率铁粉心） 铁镍钼 价格与铁镍50相当(我公司),损耗最低材料，频率特性最好的材料,如果将您正在使用的国内公司的铁镍50材料换成我公司的铁镍钼材料将大大提高您的模块效率不信您可以索要样品适用 . 四种金属磁粉心 性能和价格对比 磁粉心类型 项目 铁粉心 铁硅铝 铁镍50 铁镍钼 初始磁导率 6～125 26、60、75、90、125 60、75、90、125 60、75、90、125、147、160 饱和磁通密度Bs（mT) 1000 1050 1400 700 尺寸(仅以环型为例，外径mm) φ41～φ102 φ635～φ635 φ6.35～φ63.5 φ6.35～φ63.5 损耗（100kHz，100mT,mW/cm2) 5000 (磁导率为60） 900 1100 700 工作温度范围(℃） -65~125 -55~200 -55～200 —55～200 居里温度(℃） ＞400 ＞400 ＞400 产品形状 环、E、U、棒、SMD等 环、E、SMD 环 环 直流叠加特性 （50Oe的有效磁导率的%） 磁导率33 77％ 磁导率60 63% 72％ 90% 80% 磁导率75 53% 65% 87% 73% 磁导率90 45％(磁导率85） 52％ 80% 68% 磁导率125 37% 75％ 55% 价格因子 （相同尺寸产品） 1~2（10低磁导率材料） 10 17 22 金属磁粉心与铁氧体材料 应用对比应用之功率变压器 材料 典型频率范围（Hz） 工作温度范围（℃） 尺寸类型极限 功率容量 价格 优(劣）特性 MnZn铁氧体 NiZn铁氧体 10k～1M 50k～1G -55～150 —55~150 Gu、环、E等 极限尺寸为500cm3 Gu、环、E等 极限尺寸为250cm3 低 低 低 中 高磁导率、高频低损耗（饱和磁通密度低） 适中的磁导率和高频低损耗(饱和磁通密度低） 高磁导率铁粉心 中磁导率铁粉心 低磁导率铁粉心 — 25k～1M 1M～1G — —55～125 —55～125 — 极限尺寸为350cm3 极限尺寸为350cm3 — 中 中 — 低 低 (高损耗，低磁导率） 低损耗，良好的稳定性(磁导率低） 低损耗，良好的稳定性(磁导率低） 铁镍钼磁粉心 铁镍50磁粉心 铁硅铝磁粉心 5k～200k 5k~50k 5k～200k —55～200 —55～200 —55～200 环型极限外径到φ63。
5mm 环型极限外径到φ63.5mm 环型极限外径到φ63.5mm 中 中 中 高 高 中 非常稳定（低的磁导率限定该材料只能用到单端反激变压器上） 非常稳定、高BS（低的磁导率限定该材料只能用到单端反激变压器上) 非常稳定、高BS（低的磁导率限定该材料只能用到单端反激变压器上） 应用之RF变压器 材料 典型频率范围(Hz） 工作温度范围(℃) 尺寸类型极限 功率容量 价格 优（劣)特性 MnZn铁氧体 NiZn铁氧体 1M~5M 50k～1G —55～150 -55~150 大多为环、Gu和其他小类型 环、Gu和其他小类型 低 低 低 中 高磁导率、可调、高Q（稳定性很差） 适合的磁导率、可调、在高频具有高Q值 高磁导率铁粉心 中磁导率铁粉心 低磁导率铁粉心 — 1M～10M 25k~1M — —55～125 —55~125 - 极限尺寸为350cm3 极限尺寸为350cm3 — 中 中 — 中 （高损耗） 良好的稳定性 低损耗，良好的稳定性（磁导率低） 铁镍钼磁粉心 铁镍50磁粉心 铁硅铝磁粉心 5k～200k — - —55～200 — — 环型极限外径到φ63.5mm — — 低 — — 高 — — 非常稳定(与铁氧体相比具有低的磁导率，低的Q值） - — 应用之精密变压器 材料 典型频率范围(Hz） 工作温度范围(℃） 尺寸类型极限 功率容量 价格 优（劣）特性 MnZn铁氧体 NiZn铁氧体 10k～5M - -55～150 — Gu、环、E等 极限尺寸为500cm3 - 中 — 低 — 高磁导率、高频低损耗（饱和磁通密度低） （低磁导率） 高磁导率铁粉心 中磁导率铁粉心 低磁导率铁粉心 — — — — - — — — — — — — — - - （低磁导率） (低磁导率） （低磁导率） 铁镍钼磁粉心 铁镍50磁粉心 铁硅铝磁粉心 DC~500k — — -55～200 — - 环型极限外径到φ63.5mm — — 非常低 — — 高 — - 低磁导率有益于高频下、高电叠加小信号传感器应用 — — 应用之纯电感 材料 典型频率范围(Hz） 工作温度范围（℃） 尺寸类型极限 功率容量 价格 优（劣）特性 MnZn铁氧体 NiZn铁氧体 10k～5M 50k～1G -55～150 -55~150 Gu、环、E等 极限尺寸为500cm3 Gu、环、E等 极限尺寸为250cm3 低 中 低 中 高磁导率、高频低损耗、可调(饱和磁通密度低,稳定性很差） 适中的磁导率和高频低损耗、可调(饱和磁通密度低） 高磁导率铁粉心 中磁导率铁粉心 低磁导率铁粉心 1k～50 50k~2M 25k～1M -55～125 -55~125 -55～125 环型极限外径到φ63.5mm 极限尺寸为350cm3 极限尺寸为350cm3 高 高 高 低 低 中 高Bs、低价格 （损耗高，磁导率低） 低损耗，良好的稳定性（磁导率低） 低损耗，良好的稳定性（磁导率低） 铁镍钼磁粉心 铁镍50磁粉心 铁硅铝磁粉心 DC～300k DC～100k DC～300k -55～200 —55～200 -55～200 环型极限外径到φ63.5mm 环型极限外径到φ63。
5mm 环型极限外径到φ63.5mm 高 极高 高 高 高 中 非常稳定、高BS、低磁滞损耗，是金属磁粉心中损耗最低的 低损耗、良好的稳定性(低的磁导率） 低损耗、良好的稳定性（低的磁导率) 应用之纯电感 材料 典型频率范围（Hz） 工作温度范围（℃) 尺寸类型极限 功率容量 价格 优（劣）特性 MnZn铁氧体 NiZn铁氧体 10k~5M 50k～1G —55～150 -55～150 Gu、环、E等 极限尺寸为500cm3 Gu、环、E等 极限尺寸为250cm3 低 中 低 中 高磁导率、高频低损耗、可调（饱和磁通密度低，稳定性很差） 适中的磁导率和高频低损耗、可调（饱和磁通密度低） 高磁导率铁粉心 中磁导率铁粉心 低磁导率铁粉心 1k～50 50k～2M 25k～1M -55～125 -55～125 -55～125 环型极限外径到φ63。
5mm 极限尺寸为350cm3 极限尺寸为350cm3 高 高 高 低 低 中 高Bs、低价格 （损耗高,磁导率低) 低损耗，良好的稳定性（磁导率低） 低损耗，良好的稳定性（磁导率低） 铁镍钼磁粉心 铁镍50磁粉心 铁硅铝磁粉心 DC～300k DC～100k DC～300k —55~200 -55～200 -55~200 环型极限外径到φ63.5mm 环型极限外径到φ63.5mm 环型极限外径到φ772mm 高 极高 高 高 高 中 非常稳定、高BS、低磁滞损耗,是金属磁粉心中损耗最低的 低损耗、良好的稳定性（低的磁导率） 低损耗、良好的稳定性（低的磁导率)第一章 直流电路 本章内容是在已学过的物理学基础上，介绍电路的基本物理量、电阻的基本知识、欧姆定律、电气设备的额定值、电路的几种状态及电容器的充放电。
并进一步研究直流电路的分析方法：如电源的等效变换法、支路电流法、叠加原理法、戴维南定理法. 通过本章的学习，应达到以下要求: (1)能正确地理解电路的基本概念、基本定律和电容充放电电路中电压、电流与时间之间的函数关系 （2）能用所学过的分析方法对简单和复杂的直流电路进行分析计算. 第一节 电路及基本物理量 一、电路与电路模型 1．电路 电路是电流所流经的路径，实际电路的种类很多,形式和结构也各不相同，但其作用不外乎有以下两个方面：一是应用电路进行电能的传输和分配,以实现与其他形式的能量的相互转换,例如:从发电、输电、配电到用电的过程；二是应用电路进行信号的传输、交换和处理,例如：生产过程的自动控制,电视、广播的发射和接收，各种信号、数据的储存和处理等. 图1—1所示的是两种典型的电路框图 2．电路模型 在研究电路的工作原理时，通常是用一些规定的图形符号来代表实际的设备和器件，并用连线表示出这些设备和器件之间的连接关系，构成电路模型来进行分析图l—2是几种常用的理想电路元件 每个电路不论其作用如何、结构多么复杂，都是由以下几个基本部分组成的. 电源：是供应电能的装置，如发电机、电池、信号源等. 负载：负载是指用电的装置或设备,如电灯、电动机、空调、电冰箱等. 中间环节：简单电路的中间环节是由连接导线、开关组成，而复杂电路的中间环节是由各种控制设备、监测仪表等组成的网络，电源接它的输入端，负载接它的输出端。
图1—3是一个最简单的电路模型，其实际电路是一常用的手电筒电路，实际元件有干电池、电珠、开关和筒体在电路模型中电阻RL就是电珠,电源电动势E和其内阻R.就是干电池，导线和开关这一中间环节就是简体第1页 无论是电能的传输或转换电路，还是信号的传递和变换电路，其中电源或信号源的电压、电流输入称为激励,它能够推动电路工作.激励在电路各部分所产生的电压和电流输出称为响应电路分析实质就是分析激励和响应之间的关系为此，我们必须对电路的物理量有一个明确的认识 二、电路中的基本物理量 1．电流 电流强度：电流的强弱是用电流强度来表示如果电流的大小和方向均不随时间变化，这种电流称为恒定电流，简称直流其电流强度用单位时间内通过导体横截面的电流来度量，即 I=Q/t (1—1) 电流的方向:习惯上把正电荷的运动方向规定为电流的实际方向，但在复杂电路分析中，往往很难事先判断电流的实际方向，因此需要引入参考方向(即正方向)的概念其方法是：任意假设某一支路中的电流参考方向，把电流看作代数量，若计算结果为正，则表示电流的正方向与实际方向相同；若计算结果为负，则表示电流的正方向与实际方向相反，如图1-4所示。
电流用I来表示 电流的单位：电流的标准单位是安培(A)，计量微小电流时,可采用毫安(mA)或微安(uA）来表示，其换算关系如下 1A=10mA=10uA 2．电位 与物体在某一位置上具有一定的位能相类似，正电荷在电路的某一点上具有一定的电位能.要确定电位能的大小，必须在电路上选择一参考点作为基准点,该点称为零参考点 如图1-3所示，把A点作为零参考点(用“上”符号来表示)，那么正电荷在点所具有的电位能Fs与正电荷所带电量Q的比值，称为电路中点的电位,用y表示，即第二章 交流电路 第一章我们讨论了直流电路，知道了该电路的电动势、电压、电流大小与方向是不随时间的变化而变化的.本章主要讨论大小、方向均随时间作正弦规律变化的电动势、电压和电流,这种电动势、电压和电流称为正弦电动势、正弦电压和正弦电流，统称为正弦交流电 通过本章的学习要达到以下要求： (1)深入理解单相交流电和三相交流电的特征，特别是有效值、初相位和相位差 (2）熟悉正弦量的各种表示方法和相互关系 (3）熟练掌握三种单一参数电路的电压、电流关系及能量转换关系. (4）了解交流电路的频率特征，重点是谐振电路. (5）具备分析和计算简单的单相和三相交流电路的能力. 第一节 单相正弦交流电的基本概念 一、正弦交流电的产生 正弦交流电通常由交流发电机产生的，如图2—l表示最简单的交流发电机的构造。
在静止的磁极N和s间放着一个能转动的圆柱形铁心，在它一面紧绕着一匝绝缘的线圈.线圈的两端分别接到两个钢制的滑环上，滑环固定在转轴上，并与转轴绝缘每个滑环上安放着一个静止的电刷，用来把线圈中感应出来的正弦交变电动势和外电路接通 由铁心、线圈、滑环等所组成的转动部分叫做电枢 电枢被原动机拖动后，线圈的a′b′边和a"b”扩边分别切割磁力线而感应出电动势e(e=BLV）当线圈处在如图2—1所示的位置时，概据右手定则,可以判定出线圈中感应电动势e的方向是由／指向.’的但是，当电枢转到使线圈的a′b′边处在S极之上,而另一边a"b”处在N极之下时，线圈中的感应电动势e的方向就变成由a′指向a” 如此，电枢不停地旋转，线圈中便产生了方向交变的电动势.交变电动势的大小是按怎样的规律变化呢?实验指出，由于电枢表面上各点的磁场强弱是按正弦规律变化的，即 B=Bmsina 所以进一步可知对于具有N匝线圈的发电机,则电动势应为此电动势即为正弦交流电动势，正弦交流电的波形如图2—2所示第22页 二、正弦交流电的三要素 交流电的特征表现在变化的快慢、大小及初始值三个方面,而它们分别由频率f或周期 T、电角速度o）、幅值Em(Um、Im）和初相位100（或相差＼b)来确定.因此，频率、幅值和初相位是确定交流电的三要素。
现分述如下： 1．周期、频率 交流电完成往复变化一周所需的时间叫周期,用T表示,其单位是时间的单位秒（s），如图2-3所示.交流电在单位时间内变化的次数叫频率，用／表示，其单位是赫兹（Hz）我国规定电力系统供电的标准频率是501—Iz，世界上除少数国家规定60Hz为标准频率外，大多数国家都以50Hz为标准频率.但在通信系统里，使用频率范围就十分广泛了,许多电信号的频率都远高于50Hz，因此常用的单位还有千赫（L1h）和兆赫（MHz)，它们的换算关系是 1MHz=10Hz lkHz=10Hz 表示正弦交流电的快慢除用周期和频率外，还可以用电角速度（角频率)o来表示，交流电在单位时间内变化的电角度定义为电角速度，即 w=a/t (2—3) 由于交流电经历一个周期的时间，角度变化了2v弧度，所以电角速度 例2-1 已知交流电的电角速度是w=314rad／s，求周期r和频率f. 2．幅值(最大值） 交流电在任意瞬间的值称为瞬时值,用小写字母i、u、e分别来表示瞬时电流、电压和电动势.在交流电变化的过程中，出现的最大瞬时值称为幅值(最大值），用带有下标“m”的大写字母来表示，如电压幅值Um、电流幅值Im,电动势幅值丑Em。
根据图2—2所示，则有 e =Emsinwt第三章 磁路和常用电器 在电气工程中广泛使用的变压器、低压电器、电动机等器件与设备中，磁路是它们的主要组成部分之一本章将在介绍磁路的基本物理量、基本定律以及磁性材料的磁性能的基础上,主要介绍变压器及常用低压电器的结构、原理与使用等 通过本章的学习，要达到以下要求： (1)掌握磁路的基本知识、交流铁心线圈的特性、变压器及常用低压电器的结构和工作原理 (2）具有简单磁路、电磁铁、变压器分析和计算的能力 (3）能熟练使用变压器和各种低压电器 第一节 磁路及霍尔效应 一、磁场的基本物理量 磁场的基本性质与特征可用磁感应强度B、磁通O、磁导率u、磁场强度"等物理量来描述 1．磁感应强度B 磁感应强度B是表示磁场中某点磁场强弱和方向的物理量，是个矢量.其值可用下式衡量 式中：△l——位于磁场内某点与磁场方向垂直的导体的长 度; I——通人该导体的电流； △F-—导体所受的电磁力. 如图3-1所示. 磁感应强度B的方向与产生磁场的励磁电流方向满足右手螺旋定则.在国际单位制中，磁感应强度B的单位为特斯拉，简称特，以符号y表示. 2．磁通O 磁感应强度B与垂直于磁场方向的面积s的乘积，称为穿过该面积的磁感应强度的通量,简称磁通。
在匀强磁场中,可用数学式表示为 在国际单位制中,磁通O的单位为韦伯，以符号Wb表示式(3-2)可改写成第52页 B=o/s (3-3） 式（3—3)表明，磁感应强度就是与磁场垂直的单位面积上的磁通，因此,磁感应强度B又称为磁通密度,简称磁密 3．磁导率u 通过实验表明,通电导体产生的磁场，其磁感应强度除了与通电导体的形状、电流的大小以及相对位置有关外，还与磁场中的物质有关例如,在同一通电螺旋管里放入不同的物质(如铜、铁等)，在同一点所得到的磁感应强度不相同 磁导率u是用来衡量物质导磁能力的物理量,其国际单位为亨利／米，以符号H／m表示物质按导磁性能的不同分为铁磁物质(铁、钴、镍及其合金)和非铁磁物质两类非铁磁物质的磁导率卢与真空的磁导率uo相差很小，通常认为两者相同.实验测得真空的磁导率uo=4gx10—7H／m，且为一常数. 铁磁物质的磁导率u要比真空的uo大许多倍(几百—几万倍不等)为了比较各种物质的导磁能力，通常把某种物质的磁导率u和真空的磁导率uo的比值叫做该物质的相对磁导率，用ur，表示，即对于非铁磁物质来说，ur≈1而铁磁物质的ur很高 4．磁场强度” 为了计算方便，引入磁场强度的概念，并把它定义为磁感应强度D与该处物质的磁导率u之比，即式(3—5）表明,磁场强度"未计及物质磁导率／〈对磁场的影响，只计及电流的大小和通电导体的形状及位置的影响,便于计算磁场。
磁场强度H也是一个矢量磁场中某点磁场强度的方向即为该点磁感应强度的方向在国际单位制中，磁场强度”的单位是安／米,符号为A／m 二、铁磁材料的磁性能 前面已谈到铁磁物质具有高导磁性能,这一性能使得铁磁材料在电工技术中有重要的应用.此外，铁磁材料还具有磁饱和与磁滞性能，这些性能可通过它的磁化曲线来表示. 1．高导磁性 铁磁材料的磁导率／J是非铁磁材料的磁导率（≈uo）的几百～几万倍，具有高导磁性所以用铁磁材料作芯子的线圈,相对于空心线圈来讲，只需用较小的电流就能产生较强的磁场因此电机、电器等设备都应用铁磁材料，使其体积和重量大大减小 2．磁化曲线及其磁饱和性 以纵坐标表示磁感应强度D,横坐标表示磁场强度"，这样作出的曲线称为磁化曲线或称为B—H曲线.B-II曲线可通过实验得到.例如，将线圈均匀地绕在一个没有磁化的铁磁材料制成的环状闭合铁心上，如图3-2a)所示，改变通人线圈内的电流／的大小，可以得到一条磁化曲线，如图3—2b）所示第五章 直流稳压电源 在工农业生产和日常生活中最容易获得的电源是交流电，但在电子线路和自动控制装置等许多方面都是用电压稳定的直流电源供电，而直流电的获得,除电池和直流发电机外，目前广泛使用的是运用各种半导体技术将交流电变成直流电的直流稳压电源。
图5—1所示是半导体直流电源的原理方框图，它表示把交流电变换为直流电的过程. 根据上图，通过本章学习应达到下列基本要求： (1）了解半导体的导电特性和二极管的结构、特性及参数 (2)熟悉单相整流电路,整流电压与电流的波形，整流电压平均值与交流电压有效值之间的关系，并能初步选用整流元件;了解滤波器的作用（主要是电容滤波）;了解稳压管稳压电路和集成三端稳压器组成的稳压电路的结构 第一节 半导体的基本知识 一、半导体的导电特性 自1948年第一个晶体管问世以来，半导体技术有了飞跃的发展.所谓半导体，顾名思义，就是它的导电能力介于导体和绝缘体之间如硅、锗、硒以及大多数金属氧化物和硫化物都是半导体 很多半导体的导电能力在不同的条件下有很大的差别例如有些半导体对温度的反应特别灵敏，环境温度增高时，它的导电能力要增强很多，利用这种特性就做成了各种热敏元件有些半导体受到光照时，它的导电能力变得很强,当无光照时，又变得像绝缘体那样不导电，利用这种特性就做成了各种光电元件. 更重要的是,如果在纯净的半导体中掺人微量的有用杂质后，它的导电能力就可增加几十万甚至几百万倍 半导体之所以有如此悬殊的导电特性，根本原因在于物质内部的特殊性。
下面简单介绍一下半导体物质的内部结构和导电机理 用的最多的半导体是硅和锗图5-2是锗和硅的原子结构图.它们各有四个价电子，都第118页 是四价元素.将锗和硅材料提纯（去掉无用杂质)并形成单晶体后，所有原子便基本上整齐排列，因为具有这种晶体结构，所以半导体也称为晶体，这就是晶体管名称的由来 完全纯净的、具有晶体结构的半导体称为本征半导体.在本征半导体的晶体结构中，每一个原子与相邻的四个原子结合，形成所谓的共价键结构.在获得一定能量（温度增高或受光照)后，共价键中的电子可挣脱原子核的束缚,成为自由电子在电子挣脱共价键的束缚成为自由电子后,共价键中就留下一个空位，称为空穴所以在半导体中参与导电的有两种载流子:自由电子和空穴 二. P型和N型半导体 本征半导体虽然有自由电子和空穴两种载流子，但由于数量极少，导电能力仍然很弱.如果在其中掺入微量的杂质（某种元素）,这将使掺杂后的半导体（杂质半导体）的导电性能大大增强 由于掺人的杂质不同，杂质半导体可分为两大类 一类是在硅和锗晶体中掺人磷（或其它五价元素），磷原子参加共价键结构只需要四个价电子,多余的第五个很容易挣脱磷原子核的束缚而成为自由电子。
于是半导体中的自由电子的数目大量增加，自由电子成为这种半导体中的多数载流子，而空穴则是少数载流子故称为电子半导体或N型半导体其示意图如图5—3a)所示 另一类是在硅和锗晶体中掺人硼(或其它三价元素）每个三价硼原子只有三个价电子，故在构成共价键时，因缺少一个电子而形成一个空穴，其示意图如图5-3b)所示这样一来，在半导体中就形成了大量的空穴这种以空穴为多数载流子的半导体称为空穴半导体或P型半导体自由电子则是少数载流子. 三、PN结及其特性 如果通过掺杂使一块半寻体的一边形成P型半导体，另一边形成N型半导体,则在这两种半导体的交界处将形成一个具有特殊性质的称为PN结的薄层如图5—4所示.刚结虽然第六章 交流放大电路 放大电路的作用是把微弱的信号加以放大，在输出端输出一个与输入信号频率一致而幅度增大了的信号 放大电路在广播、通讯、测量和自动控制中都有广泛的应用例如，收音机、电视机从天线接收到的电信号是很微弱的，必须经过放大电路加以放大才能推动扬声器和显像管工作通常温度、压力等待测物理量的变化通过传感器变换后也是微弱的电信号,需经过放大以后进行处理.常用的简单放大电路是利用三极管的电流控制作用或场效应晶体管的电压控制作用实现对微弱信号的放大. 本章主要学习由三极管组成的简单放大电路。
通过本章的学习，应达到下列基本要求： (1)了解半导体三极管的结构、原理和特性 （2)掌握基本电压放大电路的组成和常见的电路结构 （3）了解交流放大电路主要的静态和动态参数 (4)掌握多级放大电路、差动放大电路和功率放大电路的结构和作用 第一节 半导体三极管 一、基本结构 半导体三极管(亦称晶体管)是通过一定的工艺，将两个PN结结合在一起的器件半导体三极管的种类很多，按频率分，有高频管、低频管；按功率分，有小、中、大功率管. 根据结构的不同，三极管可分为NPN型和PNP两种类型.三极管是由三层半导体制成的两个PN结(发射结和集电结)其特点是中间一层P(或N）型半导体特别薄(几微米到几十微米），两边各为一层N（或P）型半导体图6—1是NPN和PNP型三极管的结构示意图与符号 从三块半导体上各自引出一根引线就是三极管的三个电极，它们分别叫做发射极E、基极B和集电极c，对应的每块半导体称为发射区、基区和集电区虽然发射区和集电区都是N(或P)型半第131页 导体,但是发射区比集电区掺的杂质多，因此它们并不对称，使用时这两个极也不能混淆. 二、电流分配与放大原理 以NPN型三极管为例，我们通过一个实验来了解半导体三极管的放大原理和其中的电流分配情况，实验电路如图6—2所示. 将三极管接成两条电路，一条是由电源Ucc的正极经过电阻RB(通常为几百千欧的可调电阻）、基极、发射极到电源ucc的负极，称为墓极回路。
另一条是由电源Ucc的正极经过电阻Rc、集电极、发射极再回到电源uCC的负极，构成集电极回路各支路中串有电流表，集电极与发射极可接毫安表，基极电流很小，可采用微安表 改变可变电阻RB,则基极电流IB、集电极电流Ic和发射极电流IE都发生变化,电流方向如图6-2所示，测量结果列于表6-1中 由实验及测量结果可得出如下结论： (1）基极电流IB和集电极电流Ic之和等于发射极电流IE，即IE=IB十Ic (2)基极电流IB比集电极电流Ic和发射极电流IE小得多，忽略IB不计,则发射极电流约等于集电极电流.即有 （3）半导体三极管有电流放大作用，从实验数据可以看出，Ic与IB的比值近似为一常数， 即 以上两式中的P和p分别称为三极管的静态和动态电流放大系数，从表6—1中，我们还可以看出对一个半导体三极管来说，这个电流放大系数在一定范围内几乎不变 在图6-2的实验电路中，发射极支路是两个电路回路所共用的，所以这种接法称为共发极电路 三、半导体三极管的输入、输出特性曲线三极管采用共发射极接法时,信号从基极一发射极回路输入,从集电极一发射极回路输 出所以有两条伏安特性曲线。
这些特性曲线可用晶体管特性仪直观地显示出来,也可通过铁硅铝磁粉芯 Top of FormBottom of Form型号：磁导率从２６到１２５的各种规格品牌:伊尔曼格（EM）原产地：中国类别:冶金矿产、能源 / 冶金矿产 / 磁性材料关键字：铁硅铝 单价：— 最少订量：- 公司信息 海宁市伊尔曼格电子有限公司 免费会员 (第 2 年) 国家/地区︰ 浙江省嘉兴市公司经营性质︰ 生产商最近登入︰ 12小时前 该公司所有产品信息 （1） 该公司所有供求信息 （2) 产品描述 初始磁导率10500高斯 饱和磁通密度14000（T)矫顽力0.0085（KA/m） 居里温度600（℃）密度70（g/cm3） 它是由85％铁，9％硅，6%铝的合金粉末,经过特殊工艺处理压制成环状或E型磁粉芯，场上通常称之为Kool Mμ磁粉或Sendust磁粉芯1) 原材料中不含贵金属,如Ni，Me ，成本低于含Ni，的高磁通磁芯和铁镍钼磁粉芯.比铁粉芯略贵些。
2) 磁滞系数低，可制成低躁声器件3) 温度稳定性好，温度系数与其他磁芯材料组成复合磁芯,有很好的温度补偿作用.4） 最大磁体温度达到10500高斯5) 损耗低,远低于铁粉芯的损耗高频率磁芯工作条件下，磁粉芯的温度还远低于铁粉芯，可以和MPP和High Flux磁芯相比160; 产品图片 选择图片 共 1 相关信息 显示 1 该公司联系信息更多 公司名称︰海宁市伊尔曼格电子有限公司公司地址︰中国浙江省海宁市海昌路４９号海宁市科技创业中心２楼公司︰86-0573-7010807公司︰86-0573-7010806联系人︰徐一石 (销售) 联系︰0753—7010807变压器特性及原理变压器-——利用电磁感应原理，从一个电路向另一个电路传递电能或传输信号的一种电器是电能传递或作为信号传输的重要元件 一。
磁性材料的基本特性1. 磁性材料的磁化曲线磁性材料是由铁磁性物质或亚铁磁性物质组成的，在外加磁场H 作用下,必有相应的磁化强度M 或磁感应强度B，它们随磁场强度H 的变化曲线称为磁化曲线(M～H或B～H曲线）磁化曲线一般来说是非线性的，具有2个特点:磁饱和现象及磁滞现象即当磁场强度H足够大时，磁化强度M达到一个确定的饱和值Ms，继续增大H,Ms保持不变；以及当材料的M值达到饱和后，外磁场H降低为零时，M并不恢复为零，而是沿MsMr曲线变化材料的工作状态相当于M～H曲线或B～H曲线上的某一点，该点常称为工作点2. 软磁材料的常用磁性能参数饱和磁感应强度Bs：其大小取决于材料的成分，它所对应的物理状态是材料内部的磁化矢量整齐排列.剩余磁感应强度Br：是磁滞回线上的特征参数，H回到0时的B值矩形比：Br∕Bs矫顽力Hc:是表示材料磁化难易程度的量,取决于材料的成分及缺陷（杂质、应力等）磁导率μ：是磁滞回线上任何点所对应的B与H的比值，与器件工作状态密切相关.初始磁导率μi、最大磁导率μm、微分磁导率μd、振幅磁导率μa、有效磁导率μe、脉冲磁导率μp居里温度Tc：铁磁物质的磁化强度随温度升高而下降，达到某一温度时,自发磁化消失，转变为顺磁性,该临界温度为居里温度。
它确定了磁性器件工作的上限温度.损耗P：磁滞损耗Ph及涡流损耗Pe P = Ph + Pe = af + bf2+ c Pe ∝ f2 t2 / ，ρ 降低,磁滞损耗Ph的方法是降低矫顽力Hc；降低涡流损耗Pe 的方法是减薄磁性材料的厚度t 及提高材料的电阻率ρ.在自由静止空气中磁芯的损耗与磁芯的温升关系为：总功率耗散(mW）/表面积（cm2）3. 软磁材料的磁性参数与器件的电气参数之间的转换在设计软磁器件时,首先要根据电路的要求确定器件的电压～电流特性器件的电压～电流特性与磁芯的几何形状及磁化状态密切相关.设计者必须熟悉材料的磁化过程并拿握材料的磁性参数与器件电气参数的转换关系设计软磁器件通常包括三个步骤：正确选用磁性材料；合理确定磁芯的几何形状及尺寸；根据磁性参数要求，模拟磁芯的工作状态得到相应的电气参数.二、软磁材料的发展及种类1. 软磁材料的发展软磁材料在工业中的应用始于19世纪末随着电力工及电讯技术的兴起，开始使用低碳钢制造电机和变压器，路中的电感线圈的磁芯中使用了细小的铁粉、氧化铁、细铁丝等到20世纪初，研制出了硅钢片代替低碳钢，提高了变压器的效率，降低了损耗直至现在硅钢片在电力工业用软磁材料中仍居首位。
到20年代,无线电技术的兴起，促进了高导磁材料的发展，出现了坡莫合金及坡莫合金磁粉芯等从40年代到60年代，是科学技术飞速发展的时期，雷达、电视广播、集成电路的发明等，对软磁材料的要求也更高，生产出了软磁合金薄带及软磁铁氧体材料进入70年代，随着电讯、自动控制、计算机等行业的发展，研制出了磁头用软磁合金，除了传统的晶态软磁合金外，又兴起了另一类材料-非晶态软磁合金 常用软磁磁芯的种类铁、钴、镍三种铁磁性元素是构成磁性材料的基本组元按（主要成分、磁性特点、结构特点）制品形态分类:(1） 粉芯类： 磁粉芯，包括：铁粉芯、铁硅铝粉芯、高磁通量粉芯（High Flux）、坡莫合金粉芯（MPP）、铁氧体磁芯（2) 带绕铁芯:硅钢片、坡莫合金、非晶及纳米晶合金三 常用软磁磁芯的特点及应用(一） 粉芯类1. 磁粉芯磁粉芯是由铁磁性粉粒与绝缘介质混合压制而成的一种软磁材料由于铁磁性颗粒很小（高频下使用的为05～5 微米），又被非磁性电绝缘膜物质隔开，因此,一方面可以隔绝涡流，材料适用于较高频率；另一方面由于颗粒之间的间隙效应，导致材料具有低导磁率及恒导磁特性;又由于颗粒尺寸小,基本上不发生集肤现象，磁导率随频率的变化也就较为稳定。
主要用于高频电感磁粉芯的磁电性能主要取决于粉粒材料的导磁率、粉粒的大小和形状、它们的填充系数、绝缘介质的含量、成型压力及热处理工艺等常用的磁粉芯有铁粉芯、坡莫合金粉芯及铁硅铝粉芯三种磁芯的有效磁导率μe及电感的计算公式为： μe = DL/4N2S × 109其中：D 为磁芯平均直径（cm），L为电感量（享），N 为绕线匝数，S为磁芯有效截面积(cm2）.（1） 铁粉芯常用铁粉芯是由碳基铁磁粉及树脂碳基铁磁粉构成在粉芯中价格最低饱和磁感应强度值在14T左右；磁导率范围从22～100；初始磁导率μi随频率的变化稳定性好；直流电流叠加性能好；但高频下损耗高铁粉芯初始磁导率随直流磁场强度的变化铁粉芯初始磁导率随频率的变化(2) 坡莫合金粉芯坡莫合金粉芯主要有钼坡莫合金粉芯（MPP）及高磁通量粉芯(High Flux）MPP 是由81％Ni、2%Mo及Fe粉构成主要特点是：饱和磁感应强度值在7500Gs左右；磁导率范围大，从14～550；在粉末磁芯中具有最低的损耗；温度稳定性极佳，广泛用于太空设备、露天设备等；磁致伸缩系数接近零,在不同的频率下工作时无噪声产生主要应用于300kHz以下的高品质因素Q滤波器、感应负载线圈、谐振电路、在对温度稳定性要求高的LC电路上常用、输出电感、功率因素补偿电路等, 在AC电路中常用， 粉芯中价格最贵。
高磁通粉芯HF是由50％Ni、50%Fe粉构成主要特点是：饱和磁感应强度值在15000Gs 左右；磁导率范围从14～160；在粉末磁芯中具有最高的磁感应强度，最高的直流偏压能力；磁芯体积小主要应用于线路滤波器、交流电感、输出电感、功率因素校正电路等， 在DC 电路中常用,高DC 偏压、高直流电和低交流电上用得多价格低于MPP.（3） 铁硅铝粉芯（Kool Mμ Cores)铁硅铝粉芯由9％Al、5%Si， 85%Fe粉构成主要是替代铁粉芯，损耗比铁粉芯低80％，可在8kHz以上频率下使用；饱和磁感在1.05T 左右；导磁率从26～125;磁致伸缩系数接近0,在不同的频率下工作时无噪声产生；比MPP有更高的DC偏压能力；具有最佳的性能价格比主要应用于交流电感、输出电感、线路滤波器、功率因素校正电路等.有时也替代有气隙铁氧体作变压器铁芯使用.2 软磁铁氧体（Ferrites）软磁铁氧体是以Fe2O3为主成分的亚铁磁性氧化物，采用粉末冶金方法生产.有Mn—Zn、Cu—Zn、Ni-Zn等几类,其中Mn—Zn铁氧体的产量和用量最大，Mn—Zn铁氧体的电阻率低,为1～10 欧姆—米，一般在100kHZ 以下的频率使用。
Cu—Zn、Ni—Zn铁氧体的电阻率为102～104 欧姆—米,在100kHz～10 兆赫的无线电频段的损耗小，多用在无线电用天线线圈、无线电中频变压器磁芯形状种类丰富,有E、I、U、EC、ETD形、方形（RM、EP、PQ）、罐形（PC、RS、DS)及圆形等.在应用上很方便由于软磁铁氧体不使用镍等稀缺材料也能得到高磁导率，粉末冶金方法又适宜于大批量生产，因此成本低，又因为是烧结物硬度大、对应力不敏感,在应用上很方便而且磁导率随频率的变化特性稳定,在150kHz以下基本保持不变.随着软磁铁氧体的出现，磁粉芯的生产大大减少了,很多原来使用磁粉芯的地方均被软磁铁氧体所代替国内外铁氧体的生产厂家很多，在此仅以美国的Magnetics公司生产的Mn—Zn铁氧体为例介绍其应用状况分为三类基本材料：电信用基本材料、宽带及EMI材料、功率型材料电信用铁氧体的磁导率从750～2300, 具有低损耗因子、高品质因素Q、稳定的磁导率随温度/时间关系, 是磁导率在工作中下降最慢的一种，约每10年下降3％～4%广泛应用于高Q滤波器、调谐滤波器、负载线圈、阻抗匹配变压器、接近传感器.宽带铁氧体也就是常说的高导磁率铁氧体,磁导率分别有5000、10000、15000.其特性为具有低损耗因子、高磁导率、高阻抗/频率特性。
广泛应用于共模滤波器、饱和电感、电流互感器、漏电保护器、绝缘变压器、信号及脉冲变压器，在宽带变压器和EMI上多用功率铁氧体具有高的饱和磁感应强度，为4000～5000Gs另外具有低损耗/频率关系和低损耗/温度关系也就是说,随频率增大、损耗上升不大；随温度提高、损耗变化不大.广泛应用于功率扼流圈、并列式滤波器、开关电源变压器、开关电源电感、功率因素校正电路电信用铁氧体的磁导率从750～2300, 具有低损耗因子、高品质因素Q、稳定的磁导率随温度/时间关系, 是磁导率在工作中下降最慢的一种,约每10年下降3％～4％广泛应用于高Q滤波器、调谐滤波器、负载线圈、阻抗匹配变压器、接近传感器宽带铁氧体也就是常说的高导磁率铁氧体，磁导率分别有5000、10000、15000其特性为具有低损耗因子、高磁导率、高阻抗/频率特性广泛应用于共模滤波器、饱和电感、电流互感器、漏电保护器、绝缘变压器、信号及脉冲变压器，在宽带变压器和EMI上多用功率铁氧体具有高的饱和磁感应强度,为4000～5000Gs.另外具有低损耗/频率关系和低损耗/温度关系也就是说,随频率增大、损耗上升不大；随温度提高、损耗变化不大广泛应用于功率扼流圈、并列式滤波器、开关电源变压器、开关电源电感、功率因素校正电路。
二） 带绕铁芯1. 硅钢片铁芯硅钢片是一种合金，在纯铁中加入少量的硅（一般在4.5％以下)形成的铁硅系合金称为硅钢该类铁芯具有最高的饱和磁感应强度值为20000Gs；由于它们具有较好的磁电性能,又易于大批生产，价格便宜，机械应力影响小等优点，在电力电子行业中获得极为广泛的应用，如电力变压器、配电变压器、电流互感器等铁芯是软磁材料中产量和使用量最大的材料.也是电源变压器用磁性材料中用量最大的材料特别是在低频、大功率下最为适用常用的有冷轧硅钢薄板DG3、冷轧无取向电工钢带DW、冷轧取向电工钢带DQ，适用于各类电子系统、家用电器中的中、小功率低频变压器和扼流圈、电抗器、电感器铁芯，这类合金韧性好,可以冲片、切割等加工，铁芯有叠片式及卷绕式但高频下损耗急剧增加,一般使用频率不超过400Hz从应用角度看，对硅钢的选择要考虑两方面的因素：磁性和成本.对小型电机、电抗器和继电器，可选纯铁或低硅钢片；对于大型电机,可选高硅热轧硅钢片、单取向或无取向冷轧硅钢片；对变压器常选用单取向冷轧硅钢片.在工频下使用时，常用带材的厚度为02～0.35毫米;在400Hz下使用时，常选01毫米厚度为宜厚度越薄，价格越高.2。
坡莫合金坡莫合金常指铁镍系合金，镍含量在30～90%范围内是应用非常广泛的软磁合金通过适当的工艺,可以有效地控制磁性能，比如超过105的初始磁导率、超过106的最大磁导率、低到2‰奥斯特的矫顽力、接近1或接近0的矩形系数，具有面心立方晶体结构的坡莫合金具有很好的塑性，可以加工成1μm的超薄带及各种使用形态常用的合金有1J50、1J79、1J85等1J50 的饱和磁感应强度比硅钢稍低一些，但磁导率比硅钢高几十倍，铁损也比硅钢低2~3倍做成较高频率（400~8000Hz)的变压器，空载电流小，适合制作100W以下小型较高频率变压器.1J79 具有好的综合性能，适用于高频低电压变压器，漏电保护开关铁芯、共模电感铁芯及电流互感器铁芯1J85 的初始磁导率可达十万105以上,适合于作弱信号的低频或高频输入输出变压器、共模电感及高精度电流互感器等 非晶及纳米晶软磁合金（Amorphous and Nanocrystalline alloys）硅钢和坡莫合金软磁材料都是晶态材料，原子在三维空间做规则排列，形成周期性的点阵结构，存在着晶粒、晶界、位错、间隙原子、磁晶各向异性等缺陷，对软磁性能不利.从磁性物理学上来说，原子不规则排列、不存在周期性和晶粒晶界的非晶态结构对获得优异软磁性能是十分理想的。
非晶态金属与合金是70年代问世的一个新型材料领域.它的制备技术完全不同于传统的方法,而是采用了冷却速度大约为每秒一百万度的超急冷凝固技术,从钢液到薄带成品一次成型,比一般冷轧金属薄带制造工艺减少了许多中间工序，这种新工艺被人们称之为对传统冶金工艺的一项革命.由于超急冷凝固,合金凝固时原子来不及有序排列结晶，得到的固态合金是长程无序结构，没有晶态合金的晶粒、晶界存在,称之为非晶合金，被称为是冶金材料学的一项革命这种非晶合金。
