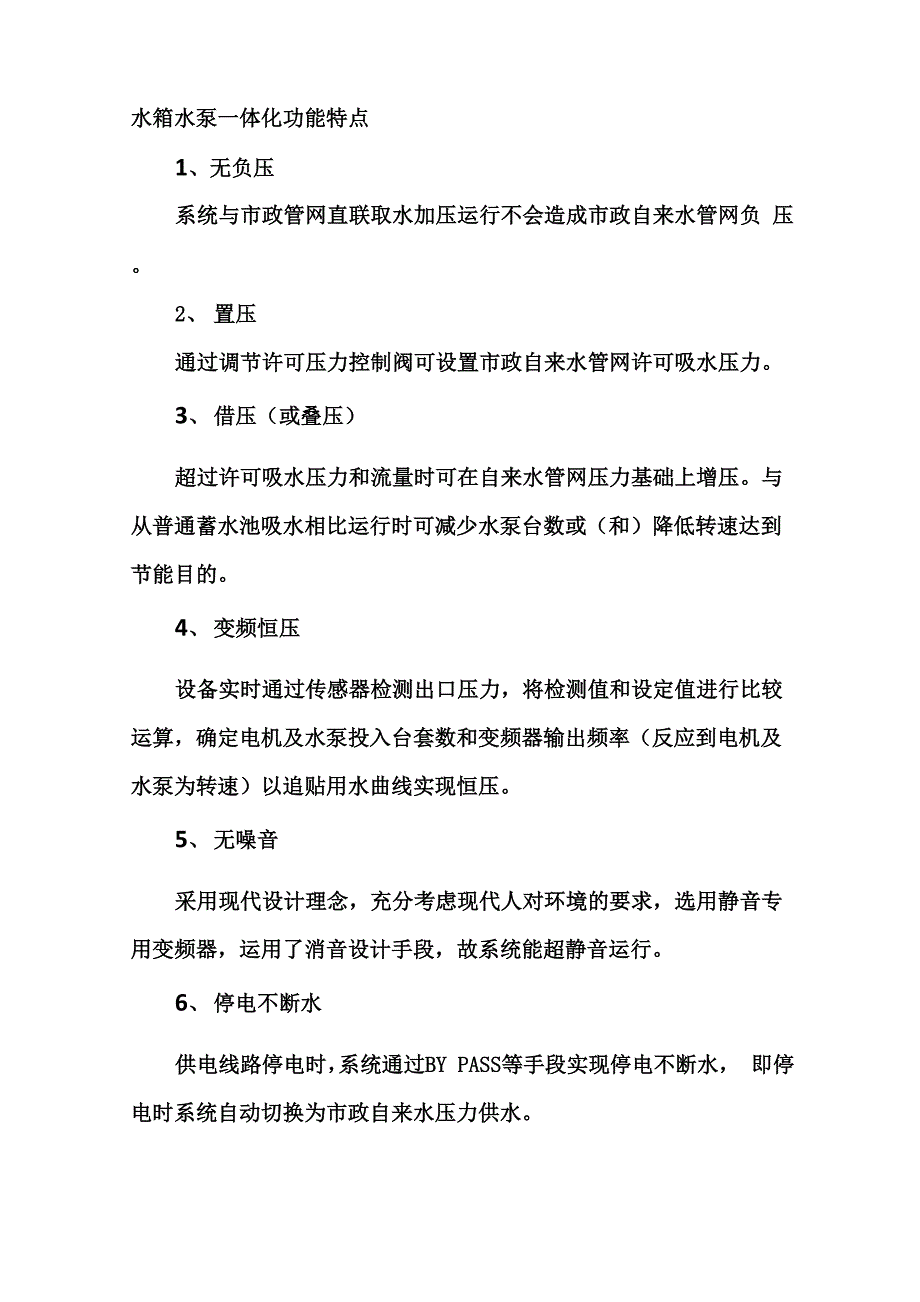

水箱水泵一体化功能特点1、无负压系统与市政管网直联取水加压运行不会造成市政自来水管网负 压2、 置压通过调节许可压力控制阀可设置市政自来水管网许可吸水压力3、 借压（或叠压）超过许可吸水压力和流量时可在自来水管网压力基础上增压与 从普通蓄水池吸水相比运行时可减少水泵台数或（和）降低转速达到 节能目的4、 变频恒压设备实时通过传感器检测出口压力，将检测值和设定值进行比较 运算，确定电机及水泵投入台套数和变频器输出频率（反应到电机及 水泵为转速）以追贴用水曲线实现恒压5、 无噪音采用现代设计理念，充分考虑现代人对环境的要求，选用静音专 用变频器，运用了消音设计手段，故系统能超静音运行6、 停电不断水供电线路停电时，系统通过BY PASS等手段实现停电不断水， 即停电时系统自动切换为市政自来水压力供水7、 高度自动化系统能实现全自动控制，具有手动,自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、 过热保护、缺水保护、漏水检测补偿、不用水停车、瞬间跳闸保护等 功能另可根据用户需求配置人机界面，可视化远程调整、监测和维 护水箱水泵一体化供水系统概述水箱水泵一体化交流电机变频驱动是我国近几年来发展较快的 高新技术，这种变频技术主要应用于变负荷的水泵和风机，它比用阀 门、节流孔来调节流量要节省很多的能源，这种技术的应用，正符合 国家的节能产品推广计划。
根据流体力学的基本原理，当水泵变频调速替代阀门进行流量调 节时，节能效果十分显著因为水泵的流量与转速成正比;压力与转 速的平方成正比;轴功率与转速的三次方成正比所以水泵采用变频 调速时，节能效果与调节阀门相比，可省电40-50%据统计，常规水泵大部分时间在额定负荷下运行工作特别是自 来水厂和居民小区的生活给水泵，设计时均按最大用水负荷选泵，而 每天24小时用水负荷变化很大，在夜间用水负荷更低随着空调、 淋浴设施进入家庭，进一步加大了用水的波峰与波谷的差值对水泵 采用变频调速，根据用水量的变化来调节水泵的转速，不仅可以节省 大量的能源，而且降低了水泵运行躁声，廷长了水泵的使用寿命我公司研制、生产的ZBH系列变频调速生活恒压给水设备取代 了水塔、高位生活水箱和传统的气压供水设备，选用世界知名品牌的高性能进口变频器，采用高档微控机自动控制单台或多台水泵实现恒 压供水水箱水泵一体化说明：1、 水箱水泵一体化无负压控制技术基本说明：系统设定一恒定压力值，如果管网压力高于设定压力值时，压力 变送器将管网压力反馈给变频控制柜，自来水可通过直供管路直接到 达用户管网对用户进行供水当市政管网压力变化或用户管网用水量 变化使管压力低于设定压力时，压力变送器将管网压力反馈给变频控 制柜中的PlD控制器，通过PlD控制器调整变频器的输出频率，启 动水泵机组并调节水泵转速保持恒压供水；如果不能满足供水要求 时，则控制柜将控制多台工频泵的启停和变频泵的转速，从而达到恒 压变量供水的要求2、 水箱水泵一体化平滑控制技术：控制系统拥有压力平滑控制技术。
如果没有平滑控制技术，设备 往往会出现压力过调的情况在加减泵或出现水量变化较大的情况 下，压力波动比较大采用平滑控制技术后，系统可以根据实际反馈 压力自动控制加减速速度，使系统的压力更加稳定3、 水箱水泵一体化压力自动补偿技术根据系统阻力特性，当流量越大时，系统的阻力越大为了满足 系统在最大用水量时有足够的扬程来克服系统阻力，一般厂.家在设 定系统压力时只能按最大流量所需的压力来设置，当小流量用水时压力过剩造成能量浪费长沙小王供水设备有限公司的无负压控制系统 拥有压力平滑控制技术，可以根据系统用水量的变化自动调节系统的 设定压力，在小流量用水时运行在低压力值，随着用水量的增大，系 统按照水力特性，逐渐增大系统的使用压力从而最大限度地节省了 电能水箱水泵一体化基本配置是:1、 可编程控制器(PLC)采用德国西门子产品2、 接触器、热保护是德国西门子或者是法国施耐德产品，接触 器的容量比配用电机容量提高两个档次，例如7.5KW电机额定电流 15A，我们配用32A的接触器，保证控制系统长期稳定运行3、 变频器选用瑞士 ABB品牌变频器4、 中间继电器选用法国施耐德产品5、 其余辅助元器件均是国内知名品牌产品-空气开关为正泰集团 产品、面板元件为上海二工集团产品。
水箱水泵一体化技术参数流量范围0—600 m3,h压力范围0—2.0MPa控制水泵单台电机功率,180KW压力调节精度,0.01MP环境温度0〜+40°C相对湿度90%以下(电控部分)电源 380VX1+10%)50Hz+2Hz 水箱水泵一体化概述节能减排是中国目前热门趋势，小王公司在变频恒压供水设备的 基础上开发了无负压供水设备，无负压供水设备充分利用自来水管网 的原有压力能源，在同样供水需求的情况下，可以选用功率相对较小 的水泵及控制设备，同时在夜间小流量用水的情况下利用自来水水压 直接供水而无需起动水泵相比较于传统的带水池的供水设备可节约 大量的电能运行成本及投资成本无负压供水设备无需建造水池、水箱，占有空间相对较少，节省 设备的初期投资和节省了冲洗水池，给水池消毒的费用无负压供水 设备为全封闭式结构，真正消除供水二次污染，为绿色环保新型供水 设备目前通用的变频恒压供水，取消了地面水池，减少了水质的二 次污染，但兴建和使用地下水池的费用和地下水池对水质的污染也是 一个问题因此，无负压供水设备将是变频恒压供水设备的发展与延 伸无负压增压供水设备采用水泵与自来水管网直接相连，用压力调 节罐作为水泵进水储水装置，采用真空消除器消除管网内所产生的负 压，在充分利用自来水管网直接相连，用压力调节罐作为水泵进水储 水装置，采用真空消除器消除管网内所产生的负压，在充分利用自来 水管网的原有压力的基础上实现了供水的二次增压，该设备既实现了 增加的目的（且丝毫不会影响管网其它用户水），又节省建水池，水箱 的投次，在保证管网水质的同时（无二次污染），又可充分利用管网的 原有水压，其节能效果极其显著，可达50%以上。
无负压供水设备全 自动智能控制，具有多种保护和控制功能，可实现真正无人值守水箱水泵一体化 一、全自动变频调速稳压给水设备产品概述为解决传统生活供水系统中， 水泵的直接接入自来水管网对 自来水管网产生的负压问题，我公司创新研制开发可新一代 WFGW、WFGL系列无负压变频给水设备（管网调节增压设备） 该产品不但解决了地下水池的二次污染问题， 还可以和纯净 水设备配套，直接作为饮用水的增压设备，可以在任何一个需要 管网增压的供水系统中使用 该系列产品获得多项使用新型国 家专利RTS系列智能全自动无负压 水箱水泵一体化是我公司在 RWG型变频变压变量恒压供水系列产品的基础上升级而来的第六 代产品该设备采用了全封闭设计，可直接与市政自来水管网 连接，利用变频自动控制系统控制变频泵通过真空控制器和稳流调节罐来保护市政网不产生负压， 自动对用户管网增压变频 供水同时还大量节省了用户供水配套的投资，在使用过程中 能达到压力差不多就补多少，大大节省能源能源消耗水质无 二次污染，用户可用上安全卫生的生活用水该设备是目前最 新型的二次供水设备水箱水泵一体化☆卫生无污染 设备与市政自来水管网直接串接，全封闭运 行，异物不能进入管网系统；空气不能与管网及通过设备内的 水直接接触，水质无二次污染；稳流调节罐用符合食品卫生标 准的不锈钢材料制造，不会滋生微生物及其他有害物质，保证 用户真正能用上安全卫生的生活饮用水。
☆节能效果显著 RTS智能全自动无负压水箱水泵一体化直 接与自来水管网连接，可充分利用自来水管道原有的压力，差 多少补多少在用水低峰期，该设备自动停止工作，或一台泵 工作，即可满足用水需要；用不高峰期，才会启动其他泵，所 以节电效果极其显著，符合国家节能要求☆投资少节省占地面积 利用RTS智能全自动无负压水箱水泵一体化供水，不用建军蓄水池或水箱，该设备利用了自来水 管网原有的压力，无需从零加压，因此增压泵选型较不既节 省了土建及设备的大批投资， 又节省了蓄水池或水箱的占地面 积，为开发公司、开发商节省很大费用和人力物力☆停电可维持供水 利用变频全自动控制系统控制设备全自 动运行，停电不停水，但自动停机，来电自动开机，停电时可 依旧维持底层用户用水☆设备简单、管理方便 RTS智能全自动无负压水箱水泵一体 化成套出厂，到用户现场后，只需将用户的自来水进水管和出 水管分别与设备对接即可施工周期短，安装简单☆智能系列全自动程度高 RTS智能全自动无负压水箱水泵一体化，采用了变频自动控制系统，具有软启动、过载、过 热、过压、欠压、缺项、短路、失速保护等功能在异常情况 下能进行信号报警、自检、故障判断等，还可以根据用水量的 大小自动调节供水流量。
☆设备先进、质量可靠 RTS智能全自动无负压水箱水泵一体 化的制造，所用电机、水泵、轴承、变频器、断路器、接触器、 继电器等到配件全部采 用了国内国际的名牌产品， 具有可靠的 质量保证水箱水泵一体化工作原理市政自来水进水压力 P1通过远传压力表转换为电压信号后传 输至智能型变频控制系统， 智能型变频控制系统将接收到的信 号转换为可读的数字压力信号，此时可设定一个负压检测值 P2,设备出水压力P3也通过远传压力表进行采集，此时可设 定一个供水压力恒定值 P4设备投入使用后，打开自来水进水阀门，自来水直接进入稳流 调节器，称调节器内的空气从负压抑制器排出，待水充满后， 负压抑制器自动关闭当用户管网水压 P3小于设定的恒定压力P4时，变频控制系统控制水泵启动运 行，并根据用水量的 大小自动调节水泵转速进行恒压供水， 若陕西箱式泵站 达到工频转速时，经过延时切换到工频运行同时再启动另一台水泵 变频运转，以保证用户管网压力始终保持在设定压力 P4数值上在运行过程中控制系统检测到自来水进水压力 P1小于P2时，这说明自来水进水系统即将产生瞬时负压， 经过合理延时，无负压系统立即启动，本设备就通过负压抑制器稳流调节器中 的检测装置采集稳流调节器内的真空度和水位信号， 通过微机控制负压抑制器和稳流调节器内的特殊装置动作， 抑制负压的产生，保证本设备不对自来水管网产生任何影响。
当微机系统 检测到进水压力P1大于P2时系统又恢复正常供水当系统 检测到自来水进水压力大于设定供水压力 P4时，这说明自来水本身的压力能够满足用户用水的要求， 则系统控制水泵降低转速直至停止运行，自来水则由旁通管直接缶用户管网供水水箱水泵一体化特点：1、 技术先进：水箱水泵一体化将真空抑制技术、流体控制技术和智 能变频技术等多项先进技术进行优化融合，变频给水设备 与自来 水管网直接串接，实现稳压、节能、卫生、安全可靠运行，不产生负 压，不用建水池、水箱2、 卫生无污染：水箱水泵一体化为全密封结构，细菌和粉尘不会进 入系统；避免了藻类的滋生，防止了水源二次污染及供水水质污染问 题，用户使用的是符合国家卫生标准的自来水3、 节能效果显著：水箱水泵一体化全封闭结构运行，避免了渗、跑、冒、滴、漏等现象发生，无水池、水箱，节约了消毒冲洗用水与自 来水管网直接串接，可以充分利用自来水原有压力，差多少补多少， 自来水满足要求时设备就停止工作变频给水设备 大部分时间在较低频率下运行，耗电量少采用变频技术，进一步节能，综合节能一般可达50%以上4、运行可靠：水箱水泵一体化对自来水管网无影响，设备利用调节 罐无负压自动调节，管网增压供水时不会对原管网产生负压，不影响 其它用户的正常用水。
5、投资节约：水箱水泵一体化无需修建蓄水池或水箱，节省了土建 投资；无需从零加压，因此设备选型较，设备投资减少；水质无污染， 不需要净化设备，节省投资可充分利用自来水管网的压力，能耗小， 节省日常的用电开支没用水池、水箱，节省定期清洗消毒的费用6、设备电气配置灵活：水箱水泵一体化电气控制部分既可采用变频 恒（变）压控制，也可采用压力（BZG气压型）直接控制水箱水泵一体化统技术条件: 1）、电源可靠，应为双电源或双回路供电方式具有电源适应性，设 备输入电压波动和控制器输入电压波动不超过额定电压±10%时，应 能正常工作2）、水箱水泵一体化应具有自动调节水泵转速和软启动的功能定压 给水时，设定压力与实际压力差不得超过0.01MPa；变压给水时，给 水系统工作压力应按管道工作特性曲线改变3）、水箱水泵一体化应具有水池水位“报警”及水泵控制功能，超过最 高水位时“报警”，降至最低水位时“报警”及停机，恢复到启泵水位时， 自动启动4）、水箱水泵一体化应有观察设定压力和实际压力显示、水泵供电频 率显示以及观察故障显示的窗口5） 、水箱水泵一体化应有对各类故障进行自检、报警，对可恢复的故 障应能自动或手动消警，恢复正常运行。
6） 、设备应有过载、短路、过压、缺相、欠压、过热等的保护功能7） 、设备的环境要求：（1）温度：5〜40°C2）相对湿度：温度20°C 时，不大于90%3）海拔高度：不应超过1000m. （4）设备安装 的地点，应无导电或爆炸性尘埃，无腐蚀金属或破坏绝缘的气体或蒸 汽破坏绝缘的气体或蒸汽8） 、电控柜的设置要求：（1）柜底应高出地面0.1m. （2）柜顶距屋 顶（板顶）的距离不小于1.0m. （3）柜后壁距墙面应有0.8m 的通 道9） 、管路系统应在最低处设泄水装置10） 、要选用符合行业标准的产品，选择整机经过鉴定（评估）型式 检验的产品 水箱水泵一体化安装顺序：水箱水泵一体化套水泵运到现场附带底座者已装好电动机找平底 座时可不必卸下水泵和电机将底座放在地基上在地脚螺钉附近垫楔形垫铁将底座垫高约 20-40毫米准备找平后填充水螺浆之用用水平仪检查底座的水平度找平后扳紧地脚螺母用水泥浆填充底 座经3-4天水泥干固后再检查一下水平度将底座的支持平面、水泵脚、电机脚的平面上的污物洗清除；并把 水泵和电机放到底座上调整泵轴水平找平后适当上紧螺母以防走动待调节完毕后再 安装电机在不合水平处垫以铁板，泵和联轴器之间留有一定间隙。
把平尺放在联轴器上检查水泵轴心线与电机轴心线是否重合若不 重台在电机或泵的脚下垫以薄片，使两个联轴器外圆与平尺相平 然后取出垫的几片薄铁片用经过刨制的整块铁板来代替铁片并重 新检查安装情况。
