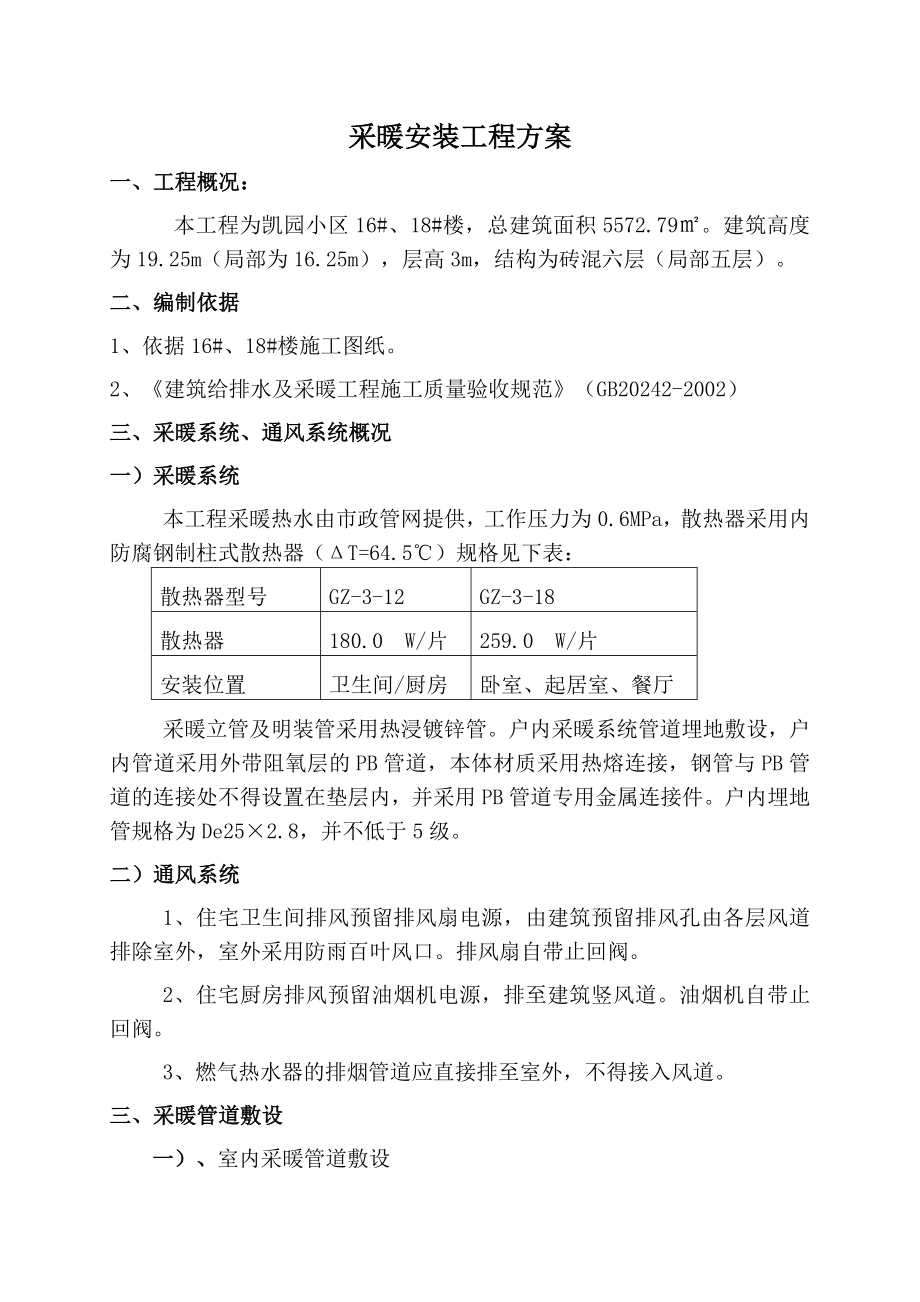

采暖安装工程方案一、工程概况：本工程为凯园小区16#、18#楼，总建筑面积5572.79㎡建筑高度为19.25m（局部为16.25m），层高3m，结构为砖混六层（局部五层）二、编制依据1、依据16#、18#楼施工图纸2、《建筑给排水及采暖工程施工质量验收规范》（GB20242-2002）三、采暖系统、通风系统概况一）采暖系统本工程采暖热水由市政管网提供，工作压力为0.6MPa，散热器采用内防腐钢制柱式散热器（ΔT=64.5℃）规格见下表：散热器型号GZ-3-12GZ-3-18散热器180.0 W/片259.0 W/片安装位置卫生间/厨房卧室、起居室、餐厅采暖立管及明装管采用热浸镀锌管户内采暖系统管道埋地敷设，户内管道采用外带阻氧层的PB管道，本体材质采用热熔连接，钢管与PB管道的连接处不得设置在垫层内，并采用PB管道专用金属连接件户内埋地管规格为De25×2.8，并不低于5级二）通风系统1、住宅卫生间排风预留排风扇电源，由建筑预留排风孔由各层风道排除室外，室外采用防雨百叶风口排风扇自带止回阀2、住宅厨房排风预留油烟机电源，排至建筑竖风道油烟机自带止回阀3、燃气热水器的排烟管道应直接排至室外，不得接入风道。
三、采暖管道敷设一）、室内采暖管道敷设1、设于厨房、卫生间的管道穿墙时，均应设防水套管套管内径比管道外径大10mm套管顶部高出建筑完成面20mm，（高出卫生间地面50mm），套管底部与楼板底面平，安装在墙壁上的套管端头应与饰面相平管间隙用油麻填实，并用沥青灌平2、管道穿梁、钢筋混凝土墙时，应预埋大于2号的套管进出地下室外墙等有防水要求处得管道，均应埋刚性防水套管，套管在原有管径基础上加大两号，缝隙用防水油膏填实，防水套管做法见91SB3 P363、所有管道安装不得影响门窗开启各种管道应根据图中所注标高进行施工二） 、质量要求质量要求符合《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)的规定项序项 目允许偏差或允许值主控项目1管道安装坡度第8.2.1条2采暖系统水压试验第8.6.1条3采暖系统冲洗、试运行和调试第8.6.2条、第8.6.3条4补偿器的制作、安装及预拉伸第8.2.2条、第8.2.5条、第8.2.6条5平衡器、调节阀、减压阀等安装第8.2.3条、第8.2.4条一般项目1热量表、疏水器、除污器等安装第8.2.7条2钢管焊接第8.2.8条3采暖入口及分户计量入户装置安装第8.2.9条4管道连接及散热器支管安装第8.2.10条、第8.2.11条、第8.2.12条、第8.2.13条、第8.2.14条、第8.2.15条续表项序项 目允许偏差或允许值一般项目5管道及金属支架的防腐第8.2.16条6管道安装允许偏差横管道纵、横方向弯曲（mm）每1m管径≤100mm1管径＞100mm1.5全长（25m以上）管径≤100mm≯13管径＞100mm≯25立管垂直度（mm）每1m2全长（5m以上）≯10弯管椭圆率管径≤100mm10％管径＞100mm8％折皱不平度mm管径≤100mm4管径＞100mm57管道保温允许偏差厚度+0.1δ-0.05δ表面平整度mm卷材5涂抹10三） 工艺流程安装准备→预制加工→卡架安装→干管安装→立管安装→支管安装→试压→冲洗→防腐→保温→调试四） 操作工艺（一） 安装准备1、 认真熟悉图纸，配合土建施工进度，预留槽洞及安装预埋件。
2、 按设计图纸画出管路的位置、管径、变径、预留口、坡向、卡架位置等施工草图，包括干管起点、末端和拐弯、节点、预留日、坐标位置等二） 干管安装1、 干管安装按管道定位、画线(或挂线)、支架安装、管子上架、接口连接、立管短管开孔焊接、水压试验、防腐保温等施工顺序进行按施工草图，进行管段的加工预制，包括断管、套丝、上零件、调直、核对尺寸，按环路分组编号，码放整齐2、 安装卡架，按设计要求或规定间距安装，将在墙上画出的管道定位坡度线按照管中心与墙、柱的距离水平外移，挂线作为卡架安装的基准线吊环按间距位置套在管上，再把管抬起穿上螺栓拧上螺母，将管固定安装托架上的管道时，先把管就位在托架上，把第一节管装好U形卡，然后安装第二节管，以后各节管均照此进行，紧固好螺栓3、 干管安装应从进户或分支路点开始，装管前要检查管腔并通过拉扫(钢丝缠布)清理干净在丝头处涂好铅油缠好麻，一人在末端扶平管道，用管钳咬住前节管件，用另一把管钳转动管至松紧适度，对准调直时的标记，要求丝扣外露2～3扣，并清掉麻头依此方法装完为止(管道穿过伸缩缝或过沟处，必须先穿好钢套管)4、 制作羊角弯时，应煨两个75°左右的弯头，在连接处锯出坡日，主管锯成鸭嘴形，拼好后即应点焊、找平、找正、找直后，再进行施焊。
羊角弯接合部位的日径必须与主管口径相等，其弯曲半径应为管径的2.5倍左右干管过墙安装分路作法见图6-15、 干管：（1） 住宅工程室内采暖干管安装如设计要求必须设置可拆连接件时，应用法兰连接2） 室内采暖管道变径不应使用补心变径，应用异径管箍或按大小头焊口连接水平干管应按排气管要求采用偏心变径，变径位置应距分支点小于300mm6、 排气：（1） 采暖管道最高点或有可能集聚空气处应设排气装置最低点或有可能存水处设泄水装置住宅工程应把管道最高点及排气装置安排在厨房问，当装放风管时，应接至有排水设施的地漏或拖布池内放风管阀门安装高度不低于2.2m2） 自动排气阀进水端应装阀门自动排气阀或集气罐不允许设在居室，门厅和吊顶内3） 采用热浸镀锌钢管，先把管子选好调直，清理好管膛，将管运到安装地点，安装程序从第一节开始；把管就位找正，对准管口使预留口方向准确；找直后点焊固定(管径≤50mm以下点焊2点，管径≥50mm以上点焊3点)，然后施焊，焊后应保证管道正直7、 遇有伸缩器，应在预制时按规范要求做好预拉伸，并作好记录按位置固定，与管道连接好波纹伸缩器应按要求位置安装好导向支架和固定支架并分别安装阀门等附属设备。
8、 管道安装后，检查坐标、标高、预留口位置和管道变径等是否正确，然后找直，用水平尺校对复核坡度，调整合格后，再调整吊卡螺栓U形卡，使其松紧适度，平正一致，最后焊牢固定卡处的止动板9、 摆正或安装管道穿结构处的套管，填堵管洞口，预留口处应加临时管堵10、 为避免干管坡度不均匀，注意严格按照坡度线安装牢固，尽量避免干管安装后开口，接口以后不调直11、 安装好的干管不得做吊拉负荷及做支撑三） 立管安装1、 为保证立管垂直度，仔细核对各层预留孔洞位置是否垂直，吊线、剔眼、栽卡子将预制好的管道按编号顺序运到安装地点2、 安装前先卸下阀门盖，有钢套管的先穿到管上，注意套管高出地面2cm(厨卫间5cm)，按编号从第一节开始安装涂铅油缠麻将立管对准接口转动入扣，一把管钳咬住管件，一把管钳拧管，拧到松紧适度，对准调直时的标记要求，丝扣外露2～3扣，预留日正确为止，并清净麻头a) 检查立管的每个预留口标高、方向、半圆弯等是否准确将事先栽好的管卡子松开，把管放入卡内拧紧螺栓，用吊杆、线坠从第一节管开始找好垂直度，扶正钢套管，最后填堵孔洞，预留口必须安装临时丝堵四、 支管安装b) 检查散热器安装位置及立管预留口是否准确、坡度是否合适。
量出支管尺寸和灯叉弯的大小(散热器中心距墙与立管预留口中心距墙之差)c) 配支管，按量出支管的尺寸，减去灯叉弯的量，然后断管、套丝、煨灯叉弯和调直将灯叉弯两头抹铅油编麻，装好油任，连接散热器，把麻头清净d) 暗装或半暗装的散热器灯叉弯必须与炉片槽墙角相适应，达到美观e) 用钢尺、水平尺、线坠校对支管的坡度和平行距墙尺寸，并复查立管及散热器有无移动f) 立支管变径，不得使用铸铁补芯，应使用变径管箍或焊接法g) 安装好的支管不得蹬踩、做支撑五） 套管安装a) 暖气管道穿墙、穿楼板应设置钢套管或铁皮套管，下料后套管内刷防锈漆一遍，用于穿楼板套管应在适当部位焊接架铁b) 钢套管：根据所穿构筑物的厚度及管径尺寸确定套管规格、长度，下料后套管内刷防锈漆一道，用于穿楼板套管应在适当部位焊好架铁管道安装时，把预制好的套管穿好，套管上端应高地面20mm，厨房及厕浴间套管应高出地面50mm，下端与楼板面平预埋上下层套管时，中心线需垂直，凡有管道煤气的房间，所有套管的缝隙均应按设计要求做填料严密处理c) 防水套管：根据构筑物及不同介质的管道，按照设计或施工安装图册中的要求进行预制加工，将预制加工好的套管在浇注混凝土前按设计要求部位固定好，校对坐标、标高，平正合格后一次浇注，待管道安装完毕后把填料塞紧捣实。
六） 试压1、 试压分单项试压和系统试压2、 单项试压：干管敷设后或隐蔽部位的管道安装完毕按设计和规范要求进行水压试验系统试压：采暖系统安装完毕，管道保温之前应按设计和规范要求进行系统水压试验a) 采暖系统试压程序：（1） 首先检查整个系统中的所有控制阀门是否打开，系统与外管网应隔开，打开散热器上的手动放风门；（2） 将给水干管、试压泵等临时用的试压管道接在供水总干管上，并向系统内灌水，待系统灌满水并将管道系统内的空气排净后(放风门或放气阀流出水为止)，关闭放气阀；（3） 操作试压泵进行升压，升压过程中应注意检查管道、管件及配件是否有渗漏处，如渗漏严重应停止打压，并且降压后进行修理、换垫、拧紧等工作；（4） 系统无渗漏后，打压并升压到试验压力，停泵检查，并观察压力表，要求10min内压降不超过0.02MPa，即为合格试验压力应符合设计要求，当设计未注明时，应符合下列规定：热水采暖系统，应以系统顶点工作压力加O.lMPa作水压试验，同时在系统顶点的试验压力不小于0.3Mpa高温热水采暖系统，试验压力应以系统顶点工作压力加0.4MPa使用塑料管及复合管的热水采暖系统，应以系统顶点工作压力加0.2MPa作水压试验，同时在系统顶点的试验压力不小于0.4MPa。
3.冲洗b) 系统投入使用前必须冲洗，冲洗前将管道上安装的流量孔板、滤网、温度计、调节阀及恒温阀等拆除，待冲洗合格后再装上c) 热水管道供回水管用清水冲洗，冲洗时以系统能达到的最大压力和流量进行，直到出水口水色和透明度与入水口目测一致为合格d) 冲洗后泄水七）、管道防腐和保温设计无要求时，应：a)采暖管道敷设在地沟、吊顶内、易冻的过厅、楼梯问及非采暖间均应做保温；b)穿越壁橱、吊柜内采暖管道均应采取保温措施，保温材料由设计确定，不得使用对环境及人体有害保温材料1、管道与设备保温1、 作业条件1） 需保温的管道如需隐蔽，必须在保温完成后，才允许上建专业进行封闭2） 保温前需将地沟清理干净，管井至少第一遍刷白完毕，方可进行湿作业的灰泥保护壳，环境温度适宜5℃度以上2、 材料要求1） 保温材料的材质、规格应符合图纸设计或变更、洽商的要求2） 保温材料进场必须具备产品质量合格证及材质检验报告，核对报告数据是否符合施工的环境温度及介质的温度，厚度是否与施工图纸符合3） 保温材料进场保存应注意防潮、防雨淋或压挤等破坏3、 立管保温时，其层高小于或等于5m，每层应设一个支撑托盘，层高大于5m，每层不少于2个，支撑托盘应焊在管壁上，其位置应在立管卡子上部20mm处，托盘直径不大于保温层厚度。
4、 管道附件的保温除寒冷地区外，室外加热管道及室内防结露保温的法兰、阀门等附件按设计要求保温外，一般法兰、阀门，套管伸缩器等不应保温，并在其两侧应留70～80mm的间隙，在保温端部抹60～70mm的斜坡，设备容器上的入孔及可拆卸不见的保温层端部，应作成5mm斜坡，常件的管道附件，保温结构如下：（1） 法兰、阀门绑扎保温施工：先将法兰两旁空除用散状保温材料，如玻璃棉等或与管道保温材料相同的材料充满，法兰、阀门保温做法如图6-2、图6-3所示：（2） 弯管绑扎保温施工：弯管处是管道系统膨胀比较集中的地方，膨胀量大尤其是保温材料的膨胀系数与管道的膨胀系数不同时，更要注意，避免在使用中破坏保温结构管壳类弯管保温结构：当管径＜80mm时，如图6-4、6-5所示施工方法是：将空隙用散状保温材料填充，用镀锌铁丝将裁剪好的直角弯头的直角管壳绑扎好，做保护层当管径＞100mm时其结构如图6-4所示施工方法是：按照管径的大小和设计要求选好保温管壳，在根据管壳的外径及弯管的曲率半径，做好虾米腰的样板，用样板套在管壳外，画线裁剪成段，在用镀锌铁丝将每段管壳按顺序绑扎在弯管上，外做保护层即可若每段管壳连接处有空隙可用同样的保温材料填充至无缝为止。
3） 三、四通管壳保温施工：三、四通在发生变化时，各个方向的伸缩量都不同，很容易破坏保温结构，所以在施工时一定要认真仔细绑扎牢固，避免开裂，其结构如图6-6、图6-7所示四通的保温结构作法参照三通的作法5、 膨胀缝的设置：（1） 保温管道支管20m处(供热管道)、支架处、拐弯前20～30m处需留设膨胀缝，并用石棉绳或玻璃棉填塞2） 用预制瓦块做管道保温层，在预制直线管段上每隔5～7m，应留设一条间隙为20～30mm的膨胀缝，在管弯处、管径小于或等于300mm时，应留设一条间隙为20～30mm膨胀缝，膨胀缝用石棉绳或玻璃棉填塞，其做法如图6-8：6、 用管壳制品做保温层，其操作方法一般有两人配合，一人将管壳缝割开对包在管上，两手用力挤，另外一人缠保护壳，缠裹时要用力均匀，压茬要平整，粗细一致7、 块状保温材料采用缠裹式保温(如聚乙烯泡沫塑料)，按照管径留出搭茬余量，将料裁成幅宽200～300mm，而且要边缠、边压、边抽紧注意把搭茬留在管的内侧8、 管道保温用铁皮做保护层，下料应比管径保温后的周长长2～3m，便于折边，其纵缝搭日应朝下，铁皮的大边长度，环形为30mm，弯管处铁皮保护层的结构如图6-9。
9、 设备及箱罐保温一般表面比较大，目前采用较多的砌筑泡沫混凝土块或珍珠岩块、外抹麻刀、白灰、水泥保护壳等采用铅丝网、石棉灰保温做法，是在设备外表面焊一些钩钉，固定保温层，钩钉的间距一般为200～250mm，钩钉的直径一般为10mm，钩钉的高度与保温层厚度相同，将裁好的钢丝网用钢丝与钩钉固定，在网上抹石棉灰泥，第一次不宜抹太厚，防止粘结不牢下垂脱落，待第一遍有强度干固后，在继续分层抹，直到达设计厚度待保温完成并有一定强度，再抹保护壳要求抹平压光九）应注意的质量问题1、 保温材料使用不当，交底不清，做法不明，应熟悉图纸，了解设计要求的厚度，不允许擅自变更保温做法，严格按设计要求施工2、 保温层厚度，不按设计规定施工，主要凭经验施工，对保温的要求理解不深3、 表面粗糙不美观，主要是操作不认真，要求不严格4、 空鼓、松动不严密，主要原因是保温材料大小不合适，缠裹时用力不均匀，搭茬位置不合理十） 成品保护1、 管道及设备保温，必须在地沟及管井清理干净，不再有下道工序损坏保温层的前提下方可进行2、 一般管道保温应在水压试验合格，防腐已完成，方可施工，不可颠倒工序3、 保温材料进人现场不得雨淋或存放在潮湿的场所。
4、 保温后留下的碎料，应由负责施工的班组自行清理5、 明装管道的保温，土建如喷浆在后，应有防止污染保护层的措施6、 如有特殊情况需拆除保温层进行管道处理或其他工种损坏保温层时，应及时按原要求修复适用于灰铸铁长翼型、圆翼型、柱型和M132型散热器组对与安装和钢制扁管型、板型、柱型和串片型散热器等的安装工程四、散热器安装（一） 作业条件1. 组对场地有水源、电源2. 室内墙面和地面抹完3. 室内采暖干管、立管安装完毕，接往各散热器的支管预留管口的位置正确，标高符合要求4. 散热器安装地点不得堆放施工材料或其他障碍物品二） 材料要求1、 钢制散热器：散热器的型号、规格、使用压力必须符合设计要求，并有产品质量合格证及相关检验报告;散热器不得有砂眼、对口面凹凸不平、偏口、裂缝和上下口中心距不一致等现象钢制散热器应造型美观，丝扣端正，松紧适宜，油漆完好，整组炉片不翘楞2、 散热器的组对零件：对丝、炉堵、炉补心、丝扣圆翼、法兰盘、弯头、弓形弯管、短丝、三通、弯头、油任、螺栓螺母应符合质量要求，无偏扣、方扣、乱丝、断扣丝扣端正，公紧适宜石棉橡胶垫以lmm厚为宜(不超过1.5mm厚)，并符合使用压力要求。
3、 其他材料：圆钢、拉条垫、托钩、固定卡、膨胀螺栓、钢管、冷风门、机油、铅油、麻线、防锈漆及水泥的选用应符合现行国家及行业标准三）质量要求质量要求符合《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)的规定项序项 目允许偏差或允许值主控项目1散热器水压试验第8.3.1条2金属辐射板水压试验第8.4.1条3金属辐射板安装第8.4.2条、第8.4.3条4水泵、水箱安装第8.3.2条 续表项序项 目允许偏差或允许值一般项目1散热器的组对第8.3.3条、第8.3.4条2散热器的安装第8.3.5条、第8.3.6条3散热器表面防腐涂漆第8.3.8条散热器安装允许偏差散热器背面与墙内表面距离3mm与窗中心线或设计定位尺寸20mm散热器垂直度3mm（四）工艺流程编制组片统计表→散热器组对→外拉条预制、安装→散热器单组水压试验→散热器安装→散热器冷风门安装→支管安装→系统试压→刷漆（五）操作工艺1.安装准备按施工图分段分层分规格统计出散热器的组数、每组片数，列成表以便组对和安装时使用2.各种型号的铸铁柱型散热器组对1、 组对前要备有散热组对架子或根据散热器规格用100×100木方平放在地上，钉四个铁桩用铅丝将木方绑牢加固，做成临时组对架。
2、 组对密封垫采用石棉橡胶垫片，其厚度不超过1.5mm，用机油随用随浸组对后垫片露不应超过lmm，不得使用双垫3、 将散热器内部污物倒净，用钢刷子除净对口及内丝处的铁锈，正扣朝上，依次码放4、 按统计表的数量规格进行组对，组对散热器前做好丝扣的选试5、 组对时应两人一组摆好第一片，拧上对丝一扣，套上石棉橡胶垫，将第二片反扣对准对丝，找正后两人各用一手扶住炉片，另一手将对丝钥匙插入对丝内径，先向后徐徐倒退，然后再顺转，使两端入扣，同时缓缓均衡拧紧，照此逐片组对至所需的片数为止6、 将组成的散热器慢慢立起，用人工或车运至集中地点3、外拉条预制、安装根据散热器的片数和长度，计算出外拉条长度尺寸，切断φ8～φ10的圆钢并进行调直，两端收头套好丝扣，将螺母上好4、散热器水压试验1、 将散热器抬到试压台上，用管钳子安装临时炉堵和临时补心，安装放气嘴，连接试压泵；各种成组散热器可直接连接试压泵2、 试压时打开进水截门，往散热器内充水，同时打开放气嘴，排净空气，待水满后关闭放气嘴3、 加压到规定的压力值时，关闭进水截门，持续10min，观察每个接口是否有渗漏，不渗漏为合格4、 如有渗漏用铅笔做出记号，将水放尽.卸下炉堵或炉补心，用长杆钥匙从散热器外部比试，量到漏水接口的长度，在钥匙杆上做标记，将钥匙从散热器对丝孔中伸入至标记处，按丝扣旋紧的方向拧动钥匙，使接口继续上紧或卸下换垫，如有坏片需换片。
钢制散热器如有砂眼渗漏可补焊，返修后再进行水压试验，直到合格不能用的坏片要作明显标识（如用手锤将坏片砸一个明显的孔洞单独存放），防止再次混入好片中组对5、 打开泄水阀门，拆掉临时丝堵和临时补心，泄净水后将散热器运到集中地点，补焊处要补刷二遍防锈漆5.散热器安装1、 按设计图纸要求，利用所作的统计表将不同型号、规格和组对并试压完毕的散热器运到各房间，根据安装位置及高度在墙上画出安装中心线窗下安装的坐标应与窗口中心线一致，允许偏差±2mm2、 托钩和固定卡安装：（1） 柱型带腿散热器用固定卡安装从地面到散热器总高的3/4画水平线，与散热器中心线交点画印记，此为15片以下的双数片散热器的固定卡位置单数片向一侧错过半片16片以上者应栽两个固定卡，高度仍在散热器3/4高度的水平线上，从散热器两端各进去4～6片的地方栽入2） 挂装柱型散热器：托钩高度应按设计要求并从散热器的距地高度上返45mm画水平线托钩水平位置采用画线尺来确定，画线尺横担上刻有散热片的刻度画线时应根据片数及托钩数量分布的相应位置，画出托钩安装位置的中心线，挂装散热器的固定卡高度从托钩中心上返散热器总高的3/4画水平线，其位置与安装数量同带腿片安装。
3） 用錾子或冲击钻等在墙上按画出的位置打孔固定长孔的深度不少于80mm，托钩孔的深度不少于120mm，现浇混凝土墙的深度为100mm(使用膨胀螺栓应按膨胀螺栓的要求深度)4） 用水冲净孔内杂物，填入M20水泥砂浆到洞深的一半时，将固定卡、托钩插入洞内，塞紧，用画线尺或￠70mm管放在托钩上，用水平尺找平找正，填满砂浆抹平5） 柱型散热器的固定卡及托钩的加工以及安装数量、位置、形式必须符合国家标准图集94K402～2《散热器及管道安装》要求6） 多组散热器全部卡子托钩安装；成排托钩、卡子需将两端钩、卡栽好，定点拉线，然后再将中间钩、卡按线依次栽好7） 每组钢制闭式串片型散热器及钢制板式散热器在四角上焊带孔的钢板支架，而后将散热器固定在墙上的固定支架上固定支架的位置按设计高度和各种钢制串片及板式散热器的具体尺寸分别确定安装方法同柱型散热器(另一种作法是按厂家带来的托钩进行安装)在混凝土预制墙板上可以先下埋件，再焊托钩与固定架；在轻质板墙上，钩卡应用穿通螺栓加垫圈固定在墙上各种散热器的支托架安装数量应符合表6-11的要求散热器类型每组片数固定卡（个）下托钩（个）合计（个）各种铸铁及钢制柱型炉片铸铁辐射对流散热器，M132型3～1213～1516～2021片及以上112223343456铸铁圆翼型每根散热器均按2个托钩计各种钢制闭式散热器高在300mm及以下规格焊3个固定架，300mm以上焊4个固定架，≤300mm每组3个固定螺栓，＞300mm每组4个固定螺栓各种板式散热器每组装四个固定螺栓，（或装四个厂家生产的托钩）散热器距墙距离：柱型散热器内表面距离25～40mm，平行距墙允许偏差5mm，垂直度允许偏差3mm。
6、.成品保护1、 散热器组对、试压安装过程中要立向抬运，码放整齐在土地上操作放置时下面要垫木板，以兔歪倒或触地生锈，未刷油漆前应防雨、防锈2、 散热器往楼里托运时，应注意不要将木门口、墙角地面磕碰坏应保护好柱型炉片的炉腿，避兔碰断翼型炉片防止翼片损坏3、 剔散热器托钩墙洞时，应注意不要将外墙砖顶出墙外在轻质墙上栽托钩及固定同时应用电钻打洞，防止将板墙剔裂7、.应注意的质量问题1、 散热器安装位置不一致没按图纸施工或测量炉钩炉卡尺寸不准确造成2、 散热器对口的石棉橡胶垫过厚，衬垫外径突出对口表面原因是使用衬垫厚度超过1.5mm(柱型)或使用双垫，衬垫外径过大，应使用合格的衬垫；圆翼法兰衬垫厚度不得超过3mm3、 散热器安装不稳固这是由于托钩弧度与散热器不符或按触不严密，托钩、炉卡不牢，柱型散热器腿着地不实造成，应采取措施补救4、 落地安装的柱型散热器腿片数量不对，位置不均要求14片及以下的安装两个腿片，15～24片的应安装3个腿片，25片及以上的安装4个腿片，腿片分布均匀5、 挂式散热器距地高度按设计要求确定，设计无要求时，一般不低于150mm，但明装散热器上表面不得高于窗台标高6、 要与土建施工配合，保证立管预留口和地面标高的准确性，以避免造成散热器安装困难，避免出现锯、卧、垫炉腿现象。
