扶梯基础知识一、执行标准 GB16899-1997《自动扶梯和自动人行道的制造与安装安全规范》 JB/T8545—1997《自动扶梯梯级链、附件和链轮》 二、主要技术要求 1、提升高度 H 提升高度是指使用自动扶梯的建筑物上、下楼层间或地铁地面与地下站厅间的高度 对于倾斜角为35°的自动扶梯，其提升高度不应超过6m 2、名义宽度 Z1 名义宽度是指梯级宽度的公称尺寸，通常为600mm、800mm和1000mm三种规格 3、额定速度 v 自动扶梯在空载情况下的运行速度，是制造厂商所设计确定并实际运行的速度 自动扶梯倾斜角α小于30°时，其额定速度不应超过0.75m/s ，通常为0.5m/s、0.65 m/s和0.75 m/s ； 自动扶梯倾斜角α大于30°，但不大于35°时，其额定速度不应超过0.5m/s 4、倾斜角α 梯级运行方向与水平面构成的最大角度，通常自动扶梯的倾斜角为30°和35°两种 自动扶梯的倾斜角α一般不应超过30°，当提升高度不超过6m，额定速度不超过0.5m/s时，倾斜角α允许增至35°三、 产品分类 3.1 按扶手装饰分类 1）全透明式：指扶手护壁板采用全透明的玻璃制作的自动扶梯，按护壁板采用玻璃的形状又可进一步分为曲面玻璃式和平面玻璃式。
2）不透明式：指扶手护壁板采用不透明的金属或其他材料制作的自动扶梯由于扶手带支架固定在护壁板的上部，扶手带在扶手支架导轨上作循环运动，因此不透明式其稳定性优于全透明式主要用于地铁、车站、码头等人流集中的高度较大的自动扶梯 3）半透明式：指扶手护壁板为半透明的，如采用半透明玻璃等材料的扶手护壁板 就扶手装饰而言，全透明的玻璃护壁板具有一定的强度，其厚度不应小于6mm，加上全透明的玻璃护壁板有较好的装饰效果，所以护壁板采用平板全透明玻璃制作的自动扶梯占绝大多数 3.2 按梯级驱动方式分类 按输送能力分为不同的梯级宽度、抬升高度和倾斜角度输送能力以每小时运送乘客的数量划分 按驱动办法分为端部驱动的自动扶梯（或称链条式自动扶梯）和中间驱动的自动扶梯（或称齿条式自动扶梯） 按形态分为有载人的梯阶式和大超市内适用于手推车的斜坡式 按运行频率分为有等速运转和变频式(无人时几乎停顿）四、重要尺寸、标准1、对于提升高度超过１２ｍ 的自动 扶梯 ，应增设附加急停装置 ．2、自动扶梯的制停距离空载和有载向下运行自动扶梯的制停距离应在下列范围之间 ：额定速 度 制停距 离范 围0.5ｍ／ｓ 0.20－1.0ｍ0.65ｍ／ｓ 0.30－1.3 ｍ0.75ｍ／ｓ 0.35－1.5 ｍ若速度在上述数值之间 ，制停距离用插人法计算 。

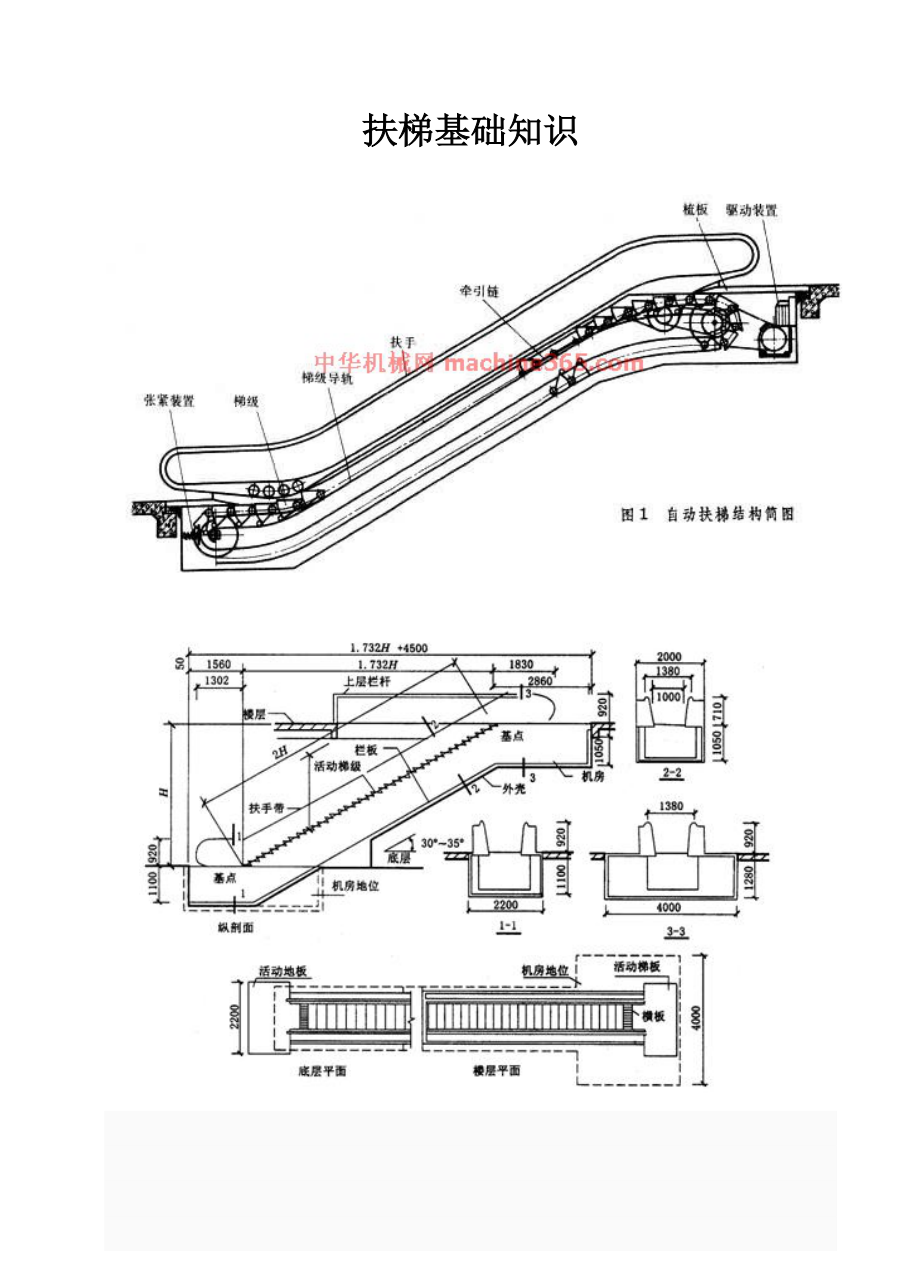

制停距离应从电气制动装置动作时开始测量 3、在额定频率和额定电压下，梯级、踏板或胶带沿运行方向空载时所测得的速度与额定速度之间的最大允许偏差为士5%.4、梳齿板的梳齿与梯级或踏板齿槽的啮合深度：4.1 梳齿板梳齿与踏板面齿槽的啮合深度ｈ8（见图 １中 ｘ图）应至少为 ６ｍｍ，4.2 间隙 ｈ６（见图 １中 ｘ 图）不 应超过 ４ｍｍ，5、梯级 、踏板或胶带与围裙板之间的间隙 自动扶梯或自动人行道的围裙板设置在梯级 、踏板或胶带的两侧 ，任何 一侧的水平间隙不应大于 ４ｍｍ，在两侧对称位置处测得的间隙总和不应大于７ｍｍ，6、导体之间和导体对地之间的绝缘电阻应大于1000Ω／Ｖ，并且其值不得小于：ａ）动力电路和电气安全装置电路 ：500000Ω；ｂ）其他电路（控制、照明、信号等）：250000Ω，7、对于控制电路和安全电路，导体之间或导体对地之间的直流电压平均值或交流电压 的有效值不应超过 ２５０Ｖ8、电源零线和接地应始终分开，接地装置的接地电阻值，不应大于4Ω自动扶梯（escalator） 自动扶梯是带有循环运行梯级，用于向上或向下倾斜输送乘客的固定电力驱动设备摘自国标GB16899-1997） 自动扶梯是由一台特种结构形式的链式输送机和两台特殊结构形式的胶带输送机所组合而成，带有循环运动梯路，用以在建筑物的不同层高间向上或向下倾斜输送乘客的固定电力驱动设备（见下图）。
运载人员上下的一种连续输送机械 自动扶梯由梯路（变型的板式输送机）和两旁的扶手（变形的带式输送机）组成其主要部件有梯级、牵引链条及链轮、导轨系统、主传动系统（包括电动机、减速装置、制动器及中间传动环节等）、驱动主轴、梯路张紧装置、扶手系统、梳板、扶梯骨架和电气系统等梯级在乘客入口处作水平运动（方便乘客登梯），以后逐渐形成阶梯；在接近出口处阶梯逐渐消失，梯级再度作水平运动这些运动都是由梯级主轮、辅轮分别沿不同的梯级导轨行走来实现的 信息条形码:3761105131081010683 。
