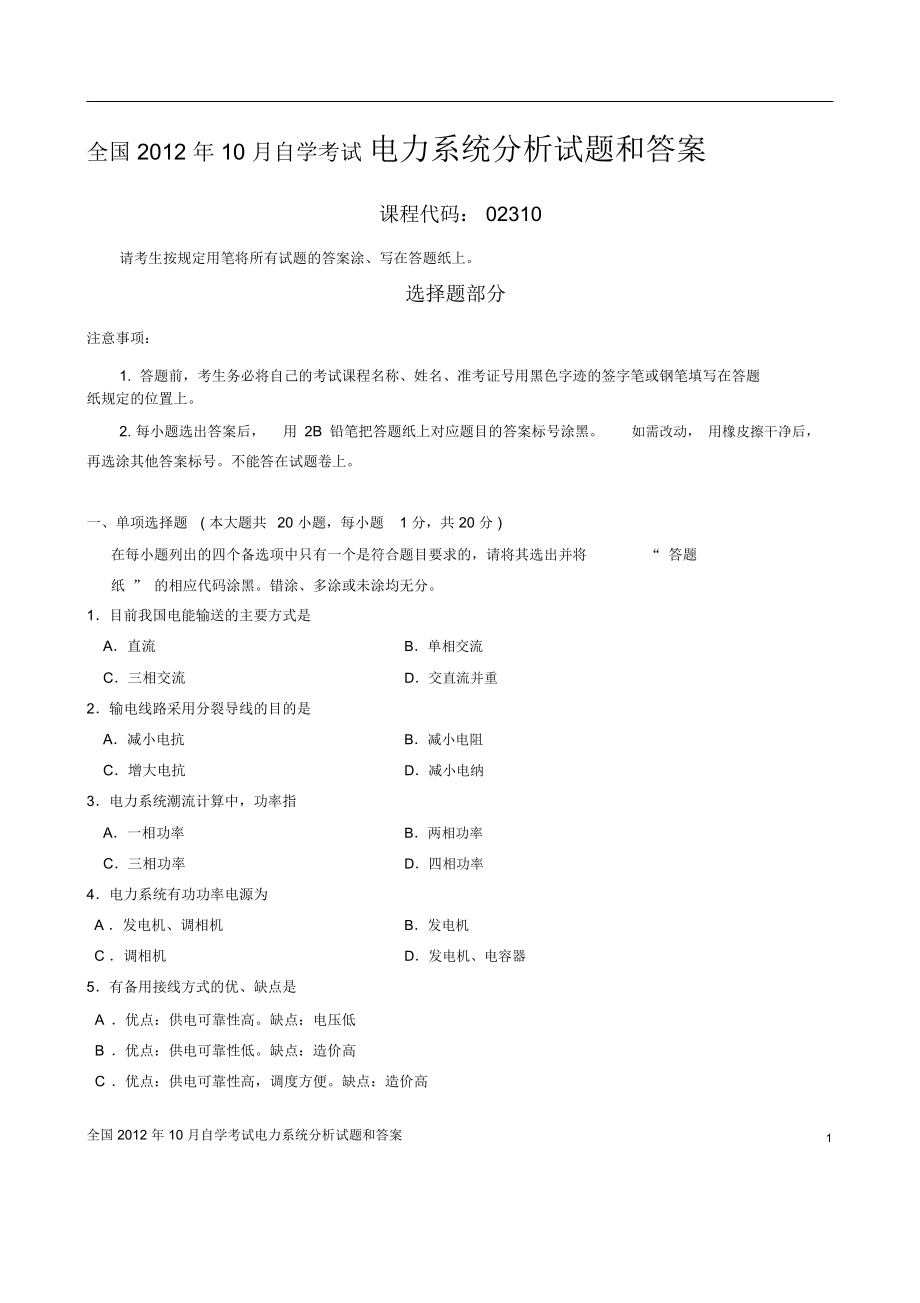

全国 2012 年 10 月自学考试 电力系统分析试题和答案课程代码： 02310请考生按规定用笔将所有试题的答案涂、写在答题纸上选择题部分注意事项：1. 答题前，考生务必将自己的考试课程名称、姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上2. 每小题选出答案后， 用 2B 铅笔把答题纸上对应题目的答案标号涂黑 如需改动， 用橡皮擦干净后，再选涂其他答案标号不能答在试题卷上一、单项选择题 ( 本大题共 20 小题，每小题 1 分，共 20 分 )在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将 “ 答题纸 ” 的相应代码涂黑错涂、多涂或未涂均无分1．目前我国电能输送的主要方式是A．直流 B．单相交流C．三相交流 D．交直流并重2．输电线路采用分裂导线的目的是A．减小电抗 B．减小电阻C．增大电抗 D．减小电纳3．电力系统潮流计算中，功率指A．一相功率 B．两相功率C．三相功率 D．四相功率4．电力系统有功功率电源为A ．发电机、调相机 B．发电机C ．调相机 D．发电机、电容器5．有备用接线方式的优、缺点是A ．优点：供电可靠性高缺点：电压低B ．优点：供电可靠性低。
缺点：造价高C ．优点：供电可靠性高，调度方便缺点：造价高全国 2012 年 10 月自学考试电力系统分析试题和答案 1D ．优点：供电可靠性和电压质量高缺点：造价高和调度复杂6．电力网某条线路的额定电压为 UN=110kV，则它表示的是A．相电压 B． 1 相电压3C． 1 线电压 D．线电压37．解功率方程用的方法是A．迭代法 B．递推法C．回归法 D．阻抗法8．线路始末两端电压的数值差是A．电压降落 B．电压调整C．电压损耗 D．电压偏移9．在电力系统标么制中，只需选定两个基准量，常选的是A．电压、电流 B．电压、功率C．电压、电抗 D．电流、阻抗10．电力系统分析中，无功功率的单位是A． VA B． MWC． MVA D． Mvar11．潮流计算中的 P— Q分解法是在哪一类方法的基础上简化来的 ?A．极坐标形式的牛顿——拉夫逊法B．直角坐标形式的牛顿——拉夫逊法C．高斯——赛德尔法D．阻抗法12．频率的二次调整是由A．发电机组的调速器完成的 B．负荷的电压特性来完成的C．发电机组的调频器完成的 D．励磁系统完成的13．将一台双绕组升压变压器作降压变压器使用，假设高压侧实际运行电压不变，其低压侧的实际电压与使用降压变压器相比A．升高B．降低C．不变D．无法判断l4 ．简单电力系统中，静态稳定实用判据为A． dpE0B． dpE0dδdδ全国 2012 年 10 月自学考试电力系统分析试题和答案 2C． dpE0D. PE0dω15．电容器并联在系统中，它发出的无功功率与线路电压A．无关B．平方成正比C．三次方成正比D．一次方成正比16．理想凸极同步发电机， ABC坐标系下，定、转子绕组间的互感系数的变化周期为A． 0B． πC． 2 πD． 3 πl7 ．系统受到下列哪种扰动时能维持稳定的能力是静态稳定A．小扰动B．大扰动C．无扰动D．中等程度扰动l8 ． δ- t 曲线被称为A．摇摆曲线B．负荷曲线C．切角曲线D．电压曲线l9 ．火电机组间有功功率经济分配的准则为A．电阻相等B．电压相等C．耗量相等D．耗量微增率相等20．特殊相，故障处的序分量边界条件??????I (1) +I (2) +I (0) =0,U (1)= U(2)= U (0) 属哪种短路故障A．三相短路B．单相短路C．两相短路D．两相短路接地非选择题部分注意事项：用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。
二、填空题 ( 本大题共 1O小题，每小题 1 分，共 1O分 )21．节点导纳矩阵的对角元素等于与该节点直接连接的 ______22．无限大功率电源指的是当电源外部有扰动发生时，仍能保持端电压和 ______恒定的电源23．在简单系统中，若加速面积大于减速面积，系统将 ______暂态稳定性24．无限大电力系统三相短路，短路电流由周期分量和 ______组成25．电力系统中性点运行方式有：中性点直接接地、中性点不接地和 ______ 26．电力系统是由发电机、 ______、线路和负荷所组成27．电能的质量指标是电压、 ______和波形全国 2012 年 10 月自学考试电力系统分析试题和答案 328．功率方程是由 ______方程推导出的29．电压中枢点的调压方式分为顺调压、逆调压和 ______调压30．节点导纳矩阵的特性为对称性和 ______性三、简答题 ( 本大题共 4 小题，每小题 5 分，共 20 分 )31．写出系统发生 B、 C 两相短路，短路处的相量边界条件32．试简要说明确定变压器分接头位置的基本步骤33．进行计算机潮流计算时，节点分为哪几类 ?34．为什么采用线路串联电容补偿能提高系统的静态稳定性 ?四、计算题 ( 本大题共 4 小题，每小题 7 分，共 28 分 )35．两系统由输电线连接， A、B 两个系统均参加一次调频，当 A 系统负荷增加 1OOMW，A系统参加二次调频增发 50 MW，求联络线功率变化量△P AB及系统频率变化量△f 值．36．求图示网络首端电压大小和功率。
37. 双绕组变压器的参数： SN=120MVA， UN=110kV，△PK=123kW，UK％=10.5 ， P0= 63kW，I 0％=2.7 ，求该变压器的参数并作等值电路38. 求图示网络短路点 f 三相短路电流有名值五、综合计算题 ( 本大题共 2 小题，每小题 11 分，共 22 分 )39．如图所示系统中 K 点发生单相接地短路，求短路点的短路电流和变压器 T2 的中性线人地电流全国 2012 年 10 月自学考试电力系统分析试题和答案 440．简单电力系统的等值电路如图所示，路末端 K 点发生三相短路，试判定在60 切除故障， 70 重合闸动作将线路重合成功，系统是否维持暂态稳定全国 2012 年 10 月自学考试电力系统分析试题和答案 52012 年 10 月全国自考电力系统分析试卷参考答案全国 2012 年 10 月自学考试电力系统分析试题和答案 6全国 2012 年 10 月自学考试电力系统分析试题和答案7全国 2012 年 10 月自学考试电力系统分析试题和答案8全国 2012 年 10 月自学考试电力系统分析试题和答案9。
