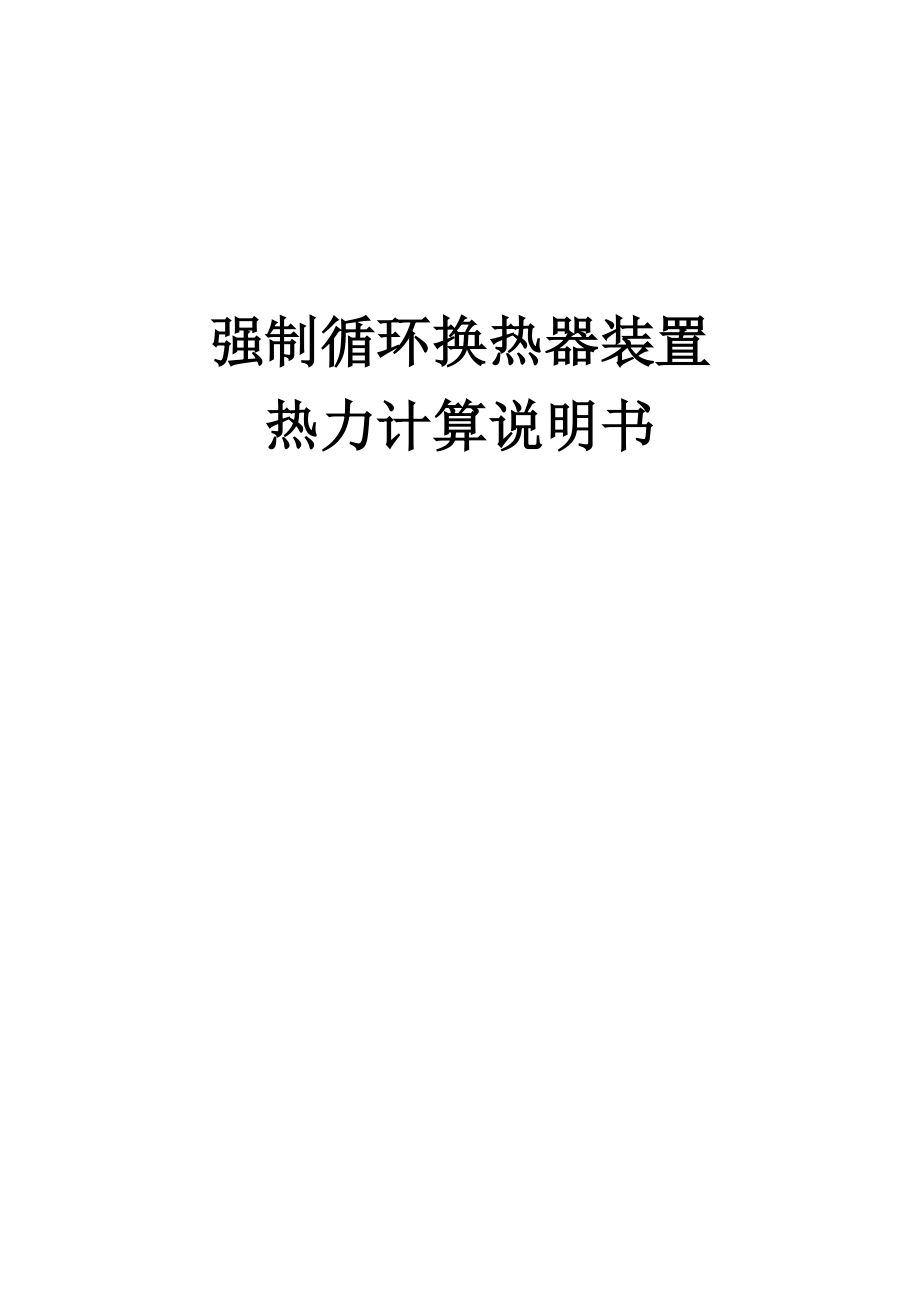

强制循环换热器装置热力计算说明书目 录一、强制循环换热器装置概述 1二、液相强制循环换热器热力参数 12.1 吸热段热力参数 12.2 放热段热力参数 2三、液相强制循环换热器工艺参数 23.1 吸热段 23.2 放热段 2四、液相强制循环换热器计算统计数表 34.1 循环水系统阻力计算 34.2 换热面积及阻力计算 44.2.1 吸热段计算 44.2.2 放热段计算 6五、汽液相变强制循环换热器热力参数 85.1 设计工况热力参数 85.2 校核工况热力参数 8六、汽液相变强制循环换热器工艺参数 96.1 吸热段 96.2 放热段 9七、汽液相变强制循环换热器计算统计数表 107.1 烟气放热量计算 107.2 循环水量计算 107.3 烟气侧对流换热系数计算 117.4 空气侧对流换热系数计算 127.5 换热器阻力计算 12强制循环换热器装置热力计算说明书一、强制循环换热器装置概述强制循环换热器由多根并联的密闭管排束构件组成在烟道内增加吸热段，在风道内增加放热段，吸热段用来吸收尾部烟道烟气的余热，换热器内部介质被加热后进入放热段散热，这部分热量可供进入空预器前的冷空气进行加热，提高了进入空预器前的空气温度，防止尾部空预器的腐蚀。
此换热器主要以水为介质，当内部介质全单相液态水时，换热器为液相强制循环换热器；当内部介质为汽液两相的水和水蒸汽时，换热器为汽液相变强制循环换热器换热器内部压力由一个膨胀水箱控制，膨胀水箱内充氮气，将饱和水压力控制在一定范围内（如0.1～0.6MPa），水介质的往复循环由给水泵推动，水蒸汽的循环可由湿风机辅助当循环水泵停止工作时，内部介质汽水循环是一个自然循环过程，依靠汽水下降管中水与换热管中汽水混合物之间的工质密度差完成，此换热器则为强制循环换热器的特殊情况——自然循环换热器二、液相强制循环换热器热力参数2.1 吸热段热力参数（1）烟气侧：进口烟气流量Vy=1457.5t/h烟气流速11～12m/s进口烟气温度：130℃出口烟气温度：110℃换热器管程外侧平均烟气温度：120℃换热器壁面平均温度：95.0℃（2）水侧：循环水质量流量G=321250kg/h循环水进口温度：90℃循环水出口温度：110℃工作压力控制：0.2Mpa2.2 放热段热力参数（1）空气侧：进口空气流量Vk=995.8t/h空气流速10m/s进口空气温度：23.0℃出口空气温度：50℃（2）水侧：循环水质量流量G=321250kg/h循环水进口温度：110℃循环水出口温度：90℃工作压力控制：0.2Mpa三、液相强制循环换热器工艺参数3.1 吸热段分为甲乙两侧，两侧烟气流量基本相同。
换热器单侧共14排，每排111根翅片管，基管尺寸Φ25×2.5mm，采用20#碳钢；翅片横向节距60mm，纵向节距120mm，翅高12.5mm，翅片厚1mm，翅片材料采用Q235B碳钢换热器长7m，高6.9m，厚1240mm3.2 放热段分为甲乙两侧，两侧空气流量基本相同换热器单侧共10排，每排60根翅片管，基管尺寸Φ25×2.5mm，采用20#碳钢；翅片横向节距75mm，纵向节距120mm，翅高12.5mm，翅片厚1mm，翅片材料采用Q235B碳钢换热器长4.6m，高4.75m，厚1000mm四、液相强制循环换热器计算统计数表4.1 循环水系统阻力计算循环系统阻力计算表参数单位数值换热器水流量321250循环水平均温度100循环水容积流量0.0931循环水流速1.7947连接管内径261管道尺寸273×6连接管总长2×60连接管总摩擦阻力17096连接管总阻力27354烟道吸热器阻力11760风道放热器阻力16072循环系统总阻力55185.6448循环系统总阻力5.644.2 换热面积及阻力计算4.2.1 吸热段计算4.2.1.1 循环水对流换热系数计算循环水质量流量，160625循环水进口温度，90循环水出口温度，110.3循环水平均温度，100.15循环水体积流量，0.0466翅片管根数12排，1356翅片管尺寸，翅片管内径，20循环水流动速度，0.5794循环水对流换热系数，4840.8921194.2.1.2 烟气侧对流换热系数计算烟气侧对流换热系数烟气进口温度，130烟气出口温度，110烟气平均温度，120烟气峰值质量流量，6.1015翅片管烟气侧对流换热系数，87.577386854.2.1.3 吸热段传热系数计算吸热段传热系数计算水侧换热系数，4840.892119烟气侧换热系数，87.57738685管内侧污垢热阻0.0002管外侧污垢热阻0.0009基管外径，0.025基管内径，0.02烟道中传热系数334.7578761温压计算烟气温度变化130-110水温变化90-110.3传热温压19.7489烟气放热量，3818.9计算所需换热面积，577.6497261实际翅片管换热面积，685.22烟气侧管排阻力计算管排数12阻力损失，225.98618284.2.2 放热段计算4.2.2.1 空气侧对流换热系数计算空气侧对流换热系数空气流量，995800（497900）空气进口温度，23空气出口温度，50空气平均温度，36.5空气峰值质量流量，9.4394空气侧对流换热系数，105.16449174.2.2.2 水侧对流换热系数计算水侧对流换热系数循环水质量流量，321250（160625）循环水进口温度，110循环水出口温度，90循环水平均温度，100翅片管根数600翅片管内径，20循环水流动速度，1.2175循环水对流换热系数，8291.0891344.2.2.3 空气侧阻力损失计算空气侧阻力损失计算管排数10阻力损失，254.04429694.2.2.4 放热段传热系数计算放热段传热系数计算水侧换热系数，8291.089134空气侧换热系数，105.1644917管内侧污垢热阻0.0002管外侧污垢热阻0.00035基管外径，0.025基管内径，0.02放热段传热系数411.3691664温压计算空气温度变化23-50水温变化110-90传热温压，63.4356空气吸热量，3750.3风道中传热系数411.3691664计算换热面积，143.7032132实际翅片管换热面积，169.6460五、汽液相变强制循环换热器热力参数5.1 设计工况热力参数（1）吸热段烟气侧：进口烟气流量Vy=1457.5t/h烟气流速11～12m/s进口烟气温度：130℃出口烟气温度：110℃换热器管程外侧平均烟气温度：120℃换热器壁面温度：110℃（2）放热段空气侧：进口空气流量Vk=995.8t/h空气流速10m/s进口空气温度：20℃出口空气温度：58℃（3）饱和水及水蒸汽侧：饱和水及蒸汽温度：110℃工作压力控制：0.143Mpa饱和水质量流量G=1.712kg/s5.2 校核工况热力参数（1）吸热段烟气侧：进口烟气流量Vy=1456.8t/h烟气流速11～12m/s进口烟气温度：145℃出口烟气温度：115℃换热器管程外侧平均烟气温度：130℃换热器壁面温度：110℃（2）放热段空气侧：进口空气流量Vk=995.8t/h空气流速10m/s进口空气温度：20℃出口空气温度：54.9℃（3）饱和水及水蒸汽侧：饱和水及蒸汽温度：110℃工作压力控制：0.143Mpa饱和水质量流量G=2.140kg/s六、汽液相变强制循环换热器工艺参数6.1 吸热段分为甲乙两侧，两侧烟气流量基本相同。
设计工况下换热器单侧共13排，校核工况下换热器单侧共15排，每排70根翅片管，基管尺寸Φ32×3mm，采用20#碳钢；翅片高16mm，翅片厚1mm，翅片材料采用Q235B碳钢汽液相变强制循环换热器长7.2m，高6m6.2 放热段分为甲乙两侧，两侧空气流量基本相同设计工况下换热器单侧共7排，每排71根翅片管；校核工况下换热器单侧共6排，每排78根翅片管基管尺寸Φ32×3mm，采用20#碳钢；翅片高16mm，翅片厚1mm，翅片材料采用Q235B碳钢设计工况下汽液相变强制循环换热器长5m，高4.2m；校核工况下换热器长5.5m，高4.6m七、汽液相变强制循环换热器计算统计数表7.1 烟气放热量计算工况设计工况校核工况烟气入口温度130140烟气出口温度110115烟气实际流量，1799400（899700）烟气放热量3818.4842484773.1053097.2 循环水量计算工况设计工况校核工况循环水饱和温度， 110循环水工作压力，0.14326循环水质量流量，1.7119562822.139945352翅片管规格，翅片数量，个/m110翅片高度，16翅片厚度，1翅片管布置型式翅片管数量91010507.3 烟气侧对流换热系数计算工况设计工况校核工况烟气入口温度130140烟气出口温度110115翅片管尺寸，翅片厚度，0.001翅片高度，0.016翅片数量，110烟气侧对流换热系数87.0383348487.16295716蒸汽侧沸腾换热系数17233.20459管内侧污垢热阻0.0002管外侧污垢热阻0.0009传热系数（管内侧）442.1121731温压2022.5换热面积，431.8456356479.8284839实际换热面积，452.6611522.3013改造后烟道尺寸，烟气侧阻力，264.1972399308.00528857.4 空气侧对流换热系数计算工况设计工况校核工况空气进口温度，20空气出口温度，5854.9可加热空气质量流量，87.90605331479.8289839空气对流换热系数71.8419127388.62401374蒸汽侧凝结换热系数11372.67617传热系数373.7105498441.9552685温压8182.557.5 换热器阻力计算工况设计工况校核工况烟气侧阻力，264.1972399308.0052885空气侧阻力，273.8354608277.8880301饱和水连接管阻力，1.0153397661.583188696高差阻力，3.5总阻力，5.4184077196.099826435。
