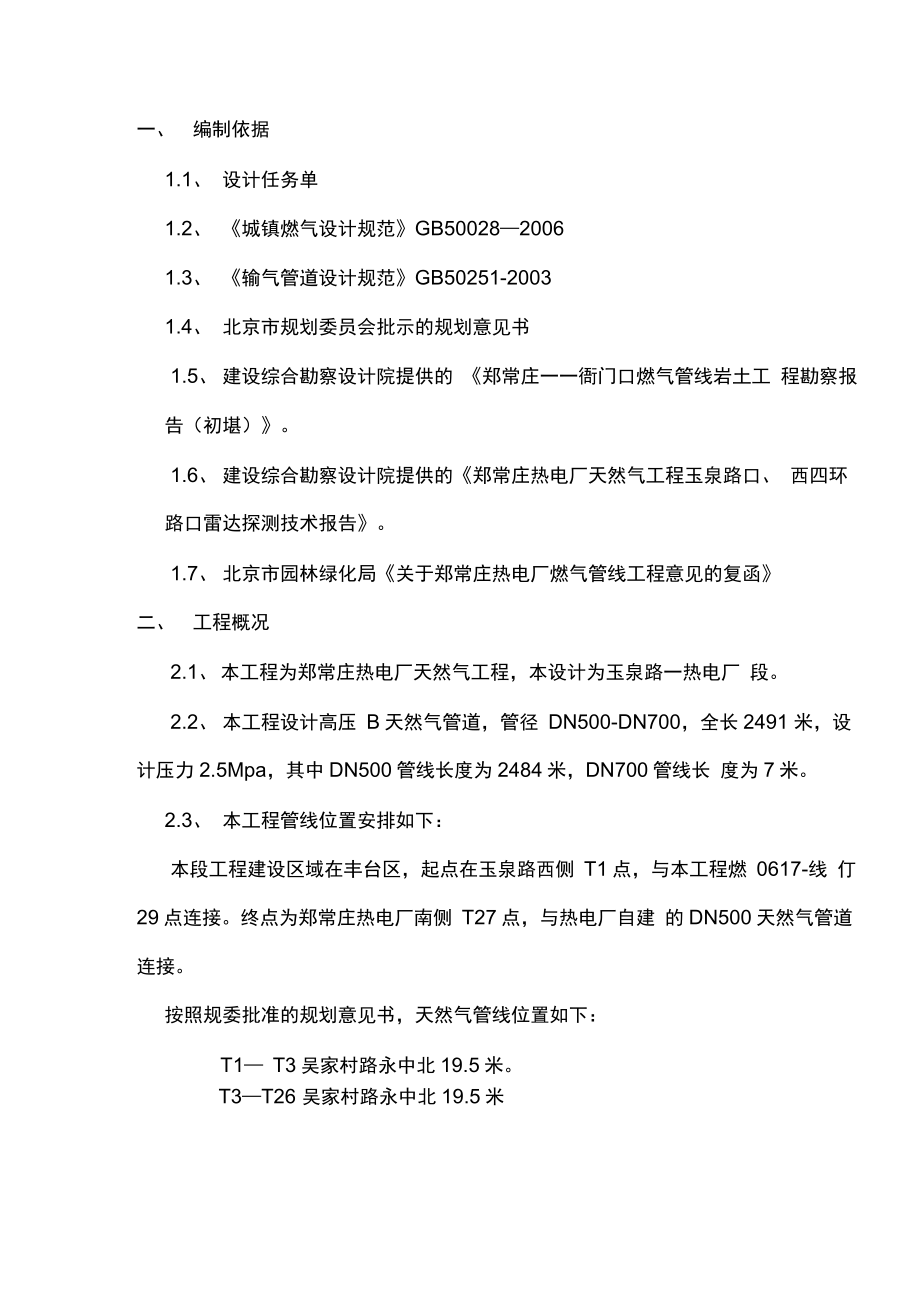

一、 编制依据1.1、 设计任务单1.2、 《城镇燃气设计规范》GB50028—20061.3、 《输气管道设计规范》GB50251-20031.4、 北京市规划委员会批示的规划意见书1.5、 建设综合勘察设计院提供的 《郑常庄一一衙门口燃气管线岩土工 程勘察报告（初堪）》1.6、 建设综合勘察设计院提供的《郑常庄热电厂天然气工程玉泉路口、 西四环路口雷达探测技术报告》1.7、 北京市园林绿化局《关于郑常庄热电厂燃气管线工程意见的复函》二、 工程概况2.1、 本工程为郑常庄热电厂天然气工程，本设计为玉泉路一热电厂 段2.2、 本工程设计高压 B天然气管道，管径 DN500-DN700，全长2491 米，设计压力2.5Mpa，其中DN500管线长度为2484米，DN700管线长 度为7米2.3、 本工程管线位置安排如下：本段工程建设区域在丰台区，起点在玉泉路西侧 T1点，与本工程燃 0617-线 仃29点连接终点为郑常庄热电厂南侧 T27点，与热电厂自建 的DN500天然气管道连接按照规委批准的规划意见书，天然气管线位置如下：T1— T3吴家村路永中北19.5米T3—T26 吴家村路永中北19.5米2.4、管线穿越的道路见下表:序号道路名称管线里程穿越方式套管直径(mm)套管长度(m)管理单位1玉泉路0+131.00 〜0+222.00夯管DN70091市路政局2永定路1 + 134.00 〜1+219.00夯管DN70085市路政局2.5、阀室和绝缘设置如下:干线部分：桩号0+040.00处设置DN500/PN2.5Mpa单管手动阀室一座。
桩号2+508.00处设置DN500/PN2.5Mpa单管电动阀室一座桩号2+516.00处设置DN500/PN2.5Mpa绝缘接头一个支线部分：桩号0+018.00处设置DN500/PN2.5Mpa单管手动阀室一座桩号0+043.00处设置DN500/PN2.5Mpa绝缘接头一个2.6、 单管过街沟设置如下：干线部分：桩号2+020.00〜2+028.00处设置DN700单管过街沟，长度 8米支线部分：桩号0+038.42〜0+045.42处设置DN500单管过街沟，长度 7米单管过街沟做法见土建图2.7、 本管线敷设在四级地区，管道采用DN500螺旋焊钢管，管材为L290巾508X 11.9DN7001到采用直缝埋弧焊钢管热煨，管材为L290巾711X 11.9三、综合说明3.1本技术说明书适用于郑常庄热电厂天然气工程设计压力为 2.5Mpa的燃气管道（高压B）管道附件的设计压力应小于2.5Mpa3.2地下燃气管道与建筑物，构筑物或相邻管线之间的水平净距及与构筑物或相邻管道之间垂直净距应遵照《城镇燃气设计规范》GB50028-2006 第64条执行，管道最小覆土厚度应满足第634第要求。
具体要求参见设 计文件3.3本技术说明书提出的技术要求依据以下标准、规范进行编制331《石油天然气工业输送钢管交货技术条件第 1部分：A级钢管》GB/T9711.1-19973.3.2《石油天然气工业输送钢管交货技术条件第 2部分：B级钢管》GB/T9711.2-19993.3.3《输送流体用无缝钢管》GB/T8163-19993.3.4《工业金属管道工程施工及验收规范》 GB50235-973.3.5《现场设备、工业管道焊接工程施工及验收规范》 GB50235-983.3.6《碳钢焊条》GB/T5117-19953.3.7《低合金钢焊条》GB/T5118-19953.3.8《钢管环缝熔化焊对接接头射线透照工艺和质量分级》GB/T12605-93.3.9《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB/T985-19883310《城镇燃气设计规范》GB50028-20063311《输气管道工程是设计规范》 GB50251-20033.3.12《钢板对焊管件》GB/T13401-923.3.13《钢制对焊无缝管件》GB/12459-903.3.14《涂装前钢材表面锈蚀等级和除锈登记》 GB/T8923-19883.3.15《涂装前钢材表面粗糙度等级的评定（比较样块法）》GB/T13288-19913.3.16《钢制弯管》SY5257-913.3.17《等长双头螺柱 B级》GB/T 901-19883.3.18《型六角螺母》GB/T 6170-20003.3.19《钢焊缝手工超声波探伤结果分级》 GB11345-893.3.20《城镇燃气输配工程施工及验收规范》 CJJ30-20053.3.21《埋地钢质管道聚乙烯防腐层技术标准》 SY/T0413-20023.3.22《城镇燃气埋地钢质管到腐蚀控制技术规程》 CJJ30-20033.3.23《输气和配气管线系统》ASME B31.8-19993.3.24《油气长输管道工程施工及验收规范》 GB50369-20063.3.25《输油（气）卖地钢质管道抗震设计规范》 SY/T0450-19973.3.26《钢制压力容器》GB150-19983.3.27《给水排管道工程施工及验收规范》 GB50268-97四、工程说明4.1、本工程设计高压B天然气管道穿越地区属于四级地区。
根据《城镇燃气设计规范》GB5002—2006的规定：燃气管道与建筑物之间的水平第4页共13页净距离不应小于16米（采用壁厚9.5 mm时不应小于10米）本工程穿越四 级地区所用管道壁厚为9.5 mm4.2、 本工程有关管线防腐、焊接、试压等其它具体施工技术问题，请 见施工图技术说明书4.3、 T20点（桩号1+953.60 ）至T21点（桩号2+026.09 ）为过西四 环预留天气管道，材料X 42巾711X 9.5该段管道已埋设多年，应进行复 检，复检合格后方可使用五、管道试压根据设计要求经甲方及监理同意对四环预留天然气 DN700该管线进 行单独试压、强压、严密性试验合格后方可与正在施工的 DN500管线连 接，再做管道的整体试验和严密性试验5.5.强度试验合格的标段间相互连接的焊缝经射线照相应达到I级质 量不标准、全线接通后，可不再进行整体强度试验管段间的连接由建设 单位负责协调组织5.7. 管道应分段进行试压与清管5.8当无法满足采用水做强度试验介质时，在满足《输气管道工程设计 规范》GB500251中10.23条（见下表）要求及主管部门批准的前提下， 三、四级地区均可采用压缩空气作为强度试验介质，试验压力取 3.2Mpa.管道的运行压力不得大于试验压力的 80%，即运行压力不大于2.5 Mpa。
5.9.强度试压分三个阶段，先升至30%的强度试验压力，稳压15分钟， 再升至60%的强度试验压力，稳压15分钟，稳压期间对管道进行检查， 无异常现象在升于强度试验压力，稳压 4小时，并对管道进行沿线检查5.10试验压力四级地区内的管段不应小于设计压力的 1.5倍5.11气压试验表10-1四级地区管道空气试压条件施压时最大环线压力最大操作压力不超过现场最大试验压力的80%所试验的是新管子，并且焊缝系数为1.0四级地区V 40% (T S5.12. 试压时升压速度不宜过快，压力应缓慢上升，每小时升压不得超过1 Mpa试压分三个阶段，先升至30%的强度试验压力，稳压30分钟, 再升至60%的强度试验压力，稳压30分钟，稳压期间对管道进行检查， 无异常现象再升于强度试验压力5.13. 强度试验稳压时间不少于 4小时，并刷漏检查5.14严密性试验5.15. 严密性试验应在试验介质时，严密性试验采用压缩空气进行严密 性试验压力为2.5 Mpa5.16. 管道投产前需进行整体严密性试验5.17. 试压试升压速度参照108.2执行5.18严密性试验以稳定24小时不泄漏为合格六、管道试压6.1、 试压应在管沟回填土后立即进行。
试压前应对试压所用的管件、 阀门、仪表等进行检查和校验，合格后方可使用6.2、 应在试压管段首末两端安装压力表和温度计其安装位置必须在无阳光直接照射之处，压力表精度不低于 0.5级，温度计分度值不大于1°C6.3、 此工程天然气管道无须分段试压，进行整体强度试验和整体严密 性试验6.4、 强度试验合格的标段间相互连接的焊接经射线照相检验应达到I 级质量标准6.5、 气压试验6.6、 试压时升压速度不宜过快，压力应缓慢上升，每小时升压不得超过1 Mpa，试压分三个阶段，先升至30%的强度试验压力，稳压30分钟, 再升至60%的强度试验压力，稳压30分钟，稳压期间对管道进行检查， 无异常现象再升于强度试验压力根据升压的三个阶段分别对管道焊口、 阀门连接法兰及相关连接设备进行肥皂沫刷漏 如无明显泄漏现象，可直至升于强压试验压力6.7、 强度试验稳压时间不少于4小时，并刷漏对弹簧压力表每小时记 录一次，检查压力表是否有变化，4小时候压力表无压降，强压试验视为 合格6.8、 严密性试验6.9、 严密性试验应在强度试验合格后进行严密性试验采用压缩空气 进行，严密性试验压力为 2.5 Mpa6.10、 管道投产前需进行整体严密性试验。
6.11、 施压时升压速度参照10.8.2执行6.12、 严密性试验以稳压24小时不泄漏为合格七、 环境7.1、 管道工程施工应严格限制在施工便道及施工作业带的战地宽度内用对表层土、水源、风景、自然保护区、文物古迹和化石资源等进行保护用清理和妥善处理施工废弃物及生活垃圾 应尽量避免泄漏和扬尘7.2、 对管道工程造成的土地、植被等原始地貌、地带的破坏，应尽量按原样给与恢复八、 施工准备在管道试压通球清扫之前要做好充分的准备， 经过历年的清扫打压经验从人员管理、打压、设备方面要提前的准备，一旦出现抢工期或期 他欲见不到的事之后，做到安全、进度两不误，也能做到有条不稳的施 工8.1、人员安排：以下的人员安排是我公司的主要施工管理人员，一定 要与施工现场的监理人员、建设单位代表、施工单位的专业人员通力配 合才能把此项工作做好总负责人安全员机械调度 现场技术：质量及现场记录：后勤保障： 电工：2名 操作机手：每台2人 配合：4人8.2机械、材料准备郑常庄热电厂天然气工程（玉泉路一热电厂） 机械设备及配套器具一览表序号设备名称规格单位数量产地备注1空气压缩机20m3/mi n台1上海0.8Mpa2空气压缩机10m3/mi n台1湖北15Mpa4高压单丝头DN15个4北京5针型阀DN15个4无锡10Mpa6高压球阀DN15台4四川10Mpa7无缝钢管DN50米10鞍钢8压力表DN150,0.4 级套3上海6MPa9温度计个3北京10清管器DN500套2河北廊坊高强聚乙烯11收发球筒DN426-DN300套2北京九、施工措施9.1气压试验此管道经监理单位同意，可采用气压试验，在气压试验的过程中，气压试验的介质时空气，采用高压、空气压缩机注气，是一种大型的空气 压缩机，机器噪音相对比较大，所以对当地周边不能有噪音扰民现象。
做 好安全防护，如围挡、安全警标带，设立安全区，穿跨越的标段比较短， 所以采用单机或双机打压试验9.2、管道试压管线、进气管、压力表、首末端连接图9.3、在跨越管段试压中，做好安全维护，设立围挡，安全警标带派有专人24小时看守，不许任何与打压工程无关人员进入现场，做好打压时、升压、稳压纪录 以上报甲方、监理，批准合格后方可泄压，设备 退场十、试验流程10.1、试验设备现场安置打压车设置在场地开阔平坦，远离居民区，具体位置根据现场实际情况待定，该处场地及交通皆满足打压的需求如图：卜班斗打压布置图芈丁詰内警戒线打压工作坑打民强地非丁黠内TtjksjS 」非工m10.2、 管道气压试验10.3、 压力试验有强压试验和严密性试验， 其中强度试验检查焊口连 接处的强度，严密性试验检查管道及阀门、 设备的严密性，在管道试压之 前检查管道间主阀门是否45度角开启放散阀是否关闭，两端椭圆形风 堵，焊接是否完好在管线两端安装压力表，派专人守护作升压纪录在 周边设置安全区安装围挡，设置警示标志有五人以上管线沿线，流动是 安全巡视无关人员远离管线，检查无误后方可开始注气试压10.4、 在升压过程中，每小时管道两端记录一次及地表温度大气压的变化状况。
试压压力应均匀缓慢上升，每小时升压不得超过 1Mpa分三个阶段，即在压力分别为30%、60%试验压力时停止升压对管线上所安装 的设备阀门进行刷漏，并稳压 30分钟后，对管线进行观察，未发现问题 便可继续升压至试验压力 3.2Mpa强压3.2Mpa稳压4小时无压降，合格 后压力泄至2.5Mpa进行严密性试验24小时管道内温度与周围土壤温度 一致时，严密性试验无压降，视为管道严密性试验合格，严密性试验过程 中每小时记录一次压力表读数及地温、 大气压的变化及试验情况，打压期 间焊口、设备安装处及压力表处需刷发泡剂以检验严密性 经甲方、监理 批准后方可泄压10.5、严密性试验，当修正压力降小于133Pa为合格修正压力将应 按下式确定：△ p/ = （H1+B1 -（H2+B2）（273+t1）/（273+t2）△ p/—修正压力降（Pa）H1、H2-试验开始和结束时压力计读数（Pa）B1、B2—试验开始和结束时气压计读数（Pa）t1、t2 —试验开始和结束时管内介质温度（C）十一、施工安全11.1、 打压时，制定打压应急预案，成立领导小组，分工要明确，专人指挥，在打压时，打压车和管道之间的各接口应绝对牢固， 避免管口脱落强压气流伤人。
11.2、 执行安全操作规程不违章作业、不违章指挥、杜绝安全事故的 发生各种设备要有专人操作，除操作人员和维修人员，其他人员不得随 意乱动施工期间，安全员全面负责监督工作，发现不安全因素，随时排 除，并采取预防措施11.3、 打压时，周围严禁无关人员靠近，打压表附近严禁站人，进气 管要固定好，防止进气时管子震动使接口松动11.4、 打压、稳压期间指定专人负责看管，避免无关人员破坏打压设备、压力表及阀门，防止伤人试压时，发现管堵、后背异常，必须卸压 后再进行修整11.5、 打压时，应明确联络信号，统一指挥，试压中，不得带压补焊 或进行焊接作业11.6、 期间如遇泄漏，需立即停止打压，放气后进行修补，合格后重新试压，严禁带压维修在没有可靠的安全技术措施情况下， 严禁焊接切 割内部有压力的密闭设备及拆除的废天然气管道11.7、 夜间进行作业时，作业现场设置充足的照明设施和值班棚，监 测试验压力的人员应熟悉、了解试压方案和规范的要求；压力试验开始前 通知所有人员处于高度戒备状态11.8、 试压断周围设置围挡，与试压作业没有直接关系的作业须停止 在试压段进行试压加压时，所有不需要直接参与试压操作人员 （检漏，拧 紧垫圈，操作泵，记录数据等等）的行动要加以限制，尽可能不要进入试 压作业区，远离试压区50米外，用望远镜读表。
11.9、 在试压作业期间提供和维护可靠的通讯系统，以便所有参与试压得工作人员能够相互通报在试压期间的试压状态和出现的问题 在打压现场备当地医疗和应急反应机构的号码十二、撤离现场管道泄压为0后，撤去管道上连接阀门，做好管口封闭，清理现场所有机械、人员、临建全部撤离现场。
