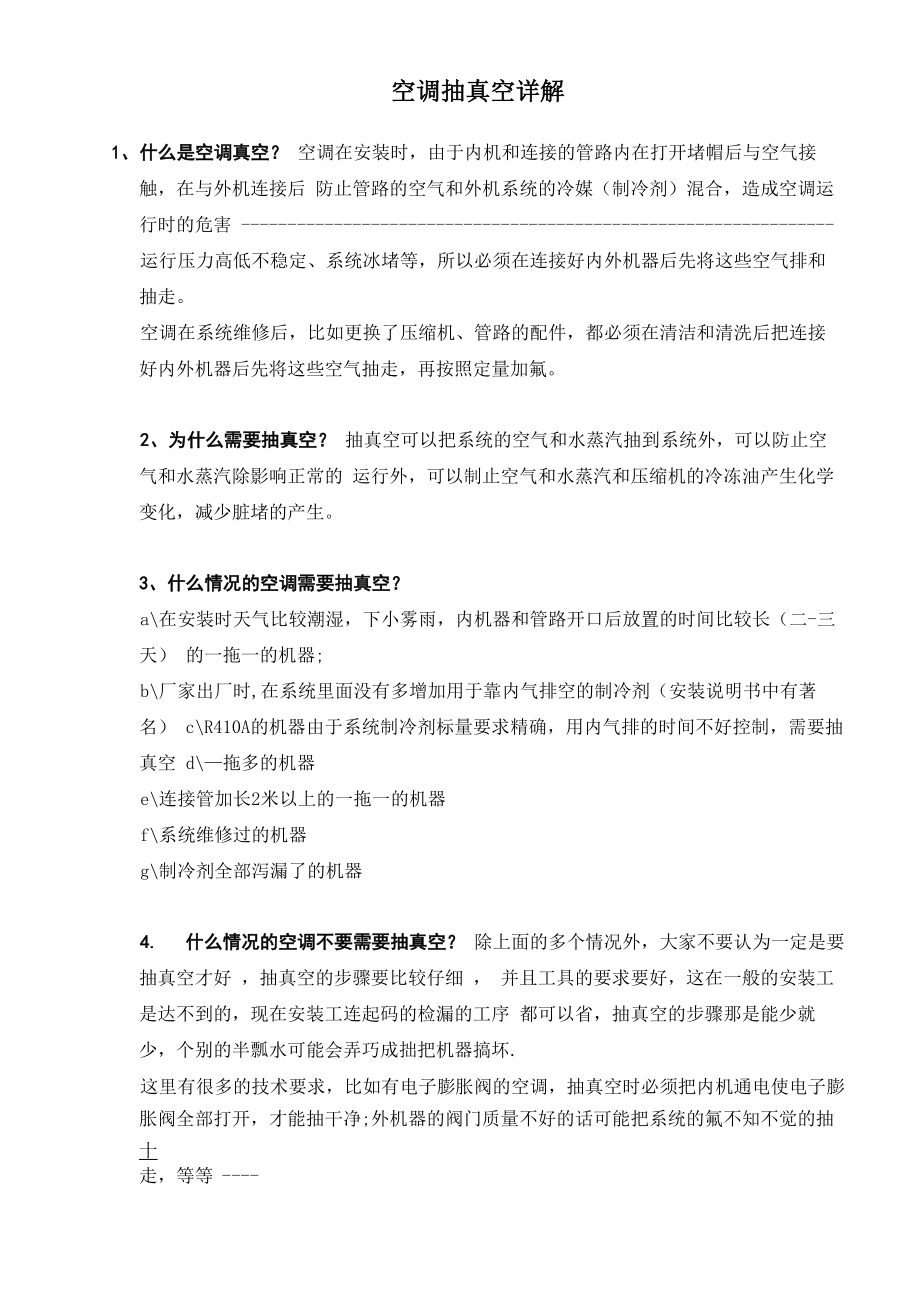

空调抽真空详解1、什么是空调真空? 空调在安装时,由于内机和连接的管路内在打开堵帽后与空气接触,在与外机连接后 防止管路的空气和外机系统的冷媒(制冷剂)混合,造成空调运行时的危害 运行压力高低不稳定、系统冰堵等,所以必须在连接好内外机器后先将这些空气排和 抽走空调在系统维修后,比如更换了压缩机、管路的配件,都必须在清洁和清洗后把连接 好内外机器后先将这些空气抽走,再按照定量加氟2、为什么需要抽真空? 抽真空可以把系统的空气和水蒸汽抽到系统外,可以防止空气和水蒸汽除影响正常的 运行外,可以制止空气和水蒸汽和压缩机的冷冻油产生化学变化,减少脏堵的产生3、什么情况的空调需要抽真空?a\在安装时天气比较潮湿,下小雾雨,内机器和管路开口后放置的时间比较长(二-三天) 的一拖一的机器;b\厂家出厂时,在系统里面没有多增加用于靠内气排空的制冷剂(安装说明书中有著名) c\R410A的机器由于系统制冷剂标量要求精确,用内气排的时间不好控制,需要抽真空 d\—拖多的机器e\连接管加长2米以上的一拖一的机器f\系统维修过的机器g\制冷剂全部泻漏了的机器4. 什么情况的空调不要需要抽真空? 除上面的多个情况外,大家不要认为一定是要抽真空才好 ,抽真空的步骤要比较仔细 , 并且工具的要求要好,这在一般的安装工是达不到的,现在安装工连起码的检漏的工序 都可以省,抽真空的步骤那是能少就少,个别的半瓢水可能会弄巧成拙把机器搞坏.这里有很多的技术要求,比如有电子膨胀阀的空调,抽真空时必须把内机通电使电子膨 胀阀全部打开,才能抽干净;外机器的阀门质量不好的话可能把系统的氟不知不觉的抽 十走,等等 5. 对真空泵的要求真空泵一般要求到 2 升/秒的,大的一拖多要求 4 升/秒的,不然需要的时间长而且抽不 干净.第一篇 F22(R22)老冷媒的抽真空在不增加管路的情况下:1、将内机和外机喇叭口的罗帽分别与内外机用手先旋紧,再用搬手旋紧;2、将外机的三通截止阀上的顶针阀的小帽旋下,露出顶针体公头(一般为英制),将 加氟管的母接头旋上去;加氟管的另一头接 F22 的低压力表阀的可控制的公头上,用 第二根加氟管的一头接低压力表阀的非控制的公头上,另一头接到真空泵吸气口;3、全部的接头旋紧,启动真空泵,这时间的真空泵运行声音比较低沉,有劲;4、慢慢旋开低压力表阀旋钮,可听到真空泵运行声音的变化(比较响),注意旋开低 压力表阀旋钮不要一次全部旋开,这样会损坏真空泵的旋片;时间是控制在 2 分钟分 段全部打开旋钮;5、低压力表指针可以看到从 0 开始下降,运行到 10-20分钟时,真空泵运行声音低沉,当表指针到-76cm/Hg时,旋紧低压力表阀旋钮,关闭真空泵运行。
6、 记录好表指针的数值,静放 10分钟,看表指针有没有回落(向 0 的位置移动);7、 如果有回落比较大那么系统、加氟管头、压力表阀等可能有漏点,那么就需要检查 漏点和处理漏点后重新 1-6 的步骤系统、加氟管头、压力表阀等可能有漏点的检查:将第二根加氟管与真空泵连接的罗帽接头旋下,接到一氟利昂或者氮气瓶 的阀门上,氟利昂立放(气态进系统)慢慢旋开氟利昂瓶阀门和低压力表阀旋钮,这 时F22或者氮气进入内机、连接管系统,当压力到1-2GK/CM,关闭低压力表阀旋钮 用肥皂海绵在加氟管头、压力表阀等可能有漏点的地方检查,并处理8、 表指针的数值如果没有回落,说明系统的初检通过;9、 将外机的二通阀的封帽旋开,用内六角搬手将二通阀芯开 90 度 5 秒左右,将二通 阀芯关闭(关紧),这时在表上可以看到表针到正压力值,可以进行二次检查漏点10、 将真空泵与表阀脱开,旋开表阀,将这部分的氟放空后,将表阀加氟管等从机器上去下;11、用内六角搬手将二通阀芯、三通阀芯全部打开,大小三个封帽旋紧,检查该漏点12、完毕!第二篇R410A新冷媒的抽真空(关键重要:R410A新冷媒的工具不能和F22的混合使用,真空泵有止回阀装置) 在不增加管路的情况下:1、 将内机和外机喇叭口的罗帽分别与内外机用手先旋紧,再用搬手旋紧;2、 将外机的三通截止阀上的顶针阀的小帽旋下,露出顶针体公头(一般为英制),将 加氟管的母接头旋上去;加氟管的另一头接 R410A 的低压力表阀的可控制的公头上, 用第二根加氟管的一头接低压力表阀的非控制的公头上,另一头接到真空泵吸气口;3、 全部的接头旋紧,启动真空泵,这时间的真空泵运行声音比较低沉,有劲;4、 慢慢旋开低压力表阀旋钮,可听到真空泵运行声音的变化(比较响),注意旋开低 压力表阀旋钮不要一次全部旋开,这样会损坏真空泵的旋片;时间是控制在 2 分钟分 段全部打开旋钮;5、 低压力表指针可以看到从0开始下降,运行到10-20分钟时,真空泵运行声音低沉,当表指针到-76cm/Hg时,旋紧低压力表阀旋钮,关闭真空泵运行。
6、 记录好表指针的数值,静放10分钟,看表指针有没有回落(向0的位置移动);7、 如果有回落比较大那么系统、加氟管头、压力表阀等可能有漏点8、 可以旋下与真空泵上的加氟管接上R410A新冷媒罐或者氮气,加压检查9、 检查完毕后,将这加压的R410A新冷媒罐或者氮气用真空泵抽空到-76cm/Hg;10、 将真空泵与表阀脱开,旋开表阀,将这部分的氟放空后,将表阀加氟管等从机器 上去下;11、 用内六角搬手将二通阀芯、三通阀芯全部打开,大小三个封帽旋紧,检查该漏点12、 完毕!第三篇 空调自排空气法排除以下 abcdefg 的情况外,一般采用空调自排空气法排空气,也是现在大部分的排空 气法.a\在安装时天气比较潮湿,下小雾雨,内机器和管路开口后放置的时间比较长(二-三天) 的一拖一的机器;b\厂家出厂时,在系统里面没有多增加用于靠内气排空的制冷剂(安装说明书中有著名) c\R410A的机器由于系统制冷剂标量要求精确,用内气排的时间不好控制,需要抽真空 d\—拖多的机器e\连接管加长2米以上的一拖一的机器f\系统维修过的机器g\制冷剂全部泻漏了的机器在不增加管路的情况下(一):1、 将内机和外机喇叭口的罗帽分别与内外机用手先旋紧,再用搬手旋紧;2、 将外机的二通阀和三通阀的封帽旋开,3、 将外机大喇叭口的罗帽旋开半圈,4、 用内六角搬手将二通阀芯开 90 度,这时,从外机大喇叭口的罗帽有氟把空气冲出 的的现象,如果用手握在罗帽上会感觉气体慢慢逐渐变凉,时间为6-12 秒将外机大喇 叭口的罗帽旋紧,5、 用内六角搬手将二通阀芯、三通阀芯全部打开,大小三个封帽旋紧,6、 用肥皂海绵在二通阀、三通阀、内机的二个接头可能有漏点的地方检查,并处理, 如果无气泡表示不漏,将内机接头包扎好,如果可以通电将空调制热运行时进行漏点 检查是最好的了,因为空调制热运行时系统的压力高,漏点的检查更明显。
在不增加管路的情况下(二):1、 将内机和外机喇叭口的罗帽分别与内外机用手先旋紧,再用搬手旋紧;2、 将外机的二通阀和三通阀的封帽旋开,3、 将外机加氟口的小罗帽旋下,露出顶针;4、 用内六角搬手将二通阀芯开90度,5、 用小十字螺丝起将加氟口顶针按进,这时有气冲出的的现象,如果用手握在罗帽上 会感觉气体慢慢逐渐变凉,时间为6-12秒,放开顶针,将加氟口的小罗帽旋紧,漏点 检查6、 用内六角搬手将二通阀芯、三通阀芯全部打开,大小封帽旋紧,7、 用肥皂海绵在二通阀、三通阀、内机的二个接头可能有漏点的地方检查,并处理, 如果无气泡表示不漏,将内机接头包扎好,如果可以通电将空调制热运行时进行漏点 检查是最好的了,因为空调制热运行时系统的压力高,漏点的检查更明显第四篇 空调外排空气法 所谓空调外排空气法就是用系统外的高压力的冷媒气体将内机器和管路里的空气冲出 系统外面,完成系统排空气法.空调外排空气法步骤:1、将内机和外机喇叭口的罗帽分别与内外机用手先旋紧,再用搬手旋紧;外机器的细 管喇叭口的罗帽松半圈;2、 将外机加氟口的小罗帽旋下,把加氟管(F22)和F22钢瓶的阀进行连 接,3、 将 F22 钢瓶的阀打开 45 度,这时有气从外机器的细管喇叭口的罗帽冲出,用手握 在罗帽上会感觉气体慢慢逐渐变凉,时间为 6秒,4、 关闭F22钢瓶的阀,5、 气体慢慢减少快到没有的时间,搬手旋紧外机器的细管喇叭口的罗帽,6、 把加氟管(F22)和F22钢瓶的阀从外机加氟口旋下,7、 将外机的二通阀和三通阀的封帽旋开,用内六角搬手将二通阀芯开 90 度,8、 用小十字螺丝起将加氟口顶针按进,这时有气冲出的的现象,如果用手握在罗帽上 会感觉气体慢慢逐渐变凉,时间为 6 秒,放开顶针,将加氟口的小罗帽旋紧,漏点检 查9、 用内六角搬手将二通阀芯、三通阀芯全部打开,大小封帽旋紧,10、 用肥皂海绵在二通阀、三通阀、内机的二个接头可能有漏点的地方检查,并处理, 如果无气泡表示不漏,将内机接头包扎好,如果可以通电将空调制热运行时进行漏点 检查是最好的了,因为空调制热运行时系统的压力高,漏点的检查更明显。
这个方法适合加长了管路的机器排空加长了管路的机器再根据长度增加氟 目前全国范围内的空调安装维修工所装备的仪表是不多的,最奢侈的,被人称作为“老师 傅”的才会有一块压力表(双头的)、一块温度计再加上一只钳形电流表目前全国最流行的安装方法是:见图片(实测表明,这种方法会导致用户空调内的氟里昂大 量流失)也就是说,无论你买什么品牌的空调,有8 0%的可能遇到的是使用上述安装方法的工人 使用上述方法,对于安装工来说,具有操作极其方便的特点,一般在一分钟内就可完成接 管排气的全过程因此,广大安装工最喜爱这种安装方法但是,我的实测表明,这种方法会导致用户空调内的氟里昂大量流失,一般的操作情况下 会让10%以上的冷媒流入大气,导致用户的机器只能达到额定能力的80%左右对于 一个民工来说,只要三分钟培训就能很好地操纵真空泵进行抽真空而不会出错而要让他 能用排空法排空,保证只泄漏1~2%的冷媒,得糟蹋用户上千台空调,还不知能不能练好 其中有相当部分的民工因一辈子没有过合适的培训而成为终生的空调杀手被这种方法祸害的人不计其数,但是高达九成以上的空调用户往往无法检测出自个受到的 损害个别有能力检测的用户发现了问题,不是导致退机就是导致非常复杂的重新抽真空定量重 加(这只有在极少数的大城市如上海才有个别厂家的售后服务能做到)。
综上所述,不采用抽真空排空气法,用户十有八九会遇到机器达不到额定能力的情况当然,也还有一成左右的用户因安装工采用了从气门芯排空气的办法,对机器的影响会小 一些,一个有责任心的技术熟练的安装人员采用直排法也可以保证空调正常工作而一个 没有责任心的技术熟练的安装人员和民工一样,最有兴趣采用的是最垃圾却最省事的拧螺 帽直排法对用户而言,根本无法鉴别上门来的安装人员是不是有能力又有兴趣和热忱确保空调正常 工作如果说用户愿意花3 6机的钱买一台2 6机回来,倒也无可厚非如果说用户想实实在在 地花3 6机的钱买回来一台能达额定能力的3 6机,则还是抽真空好:你有八成的机会避 免上述惨剧在你身上发生因此,抽真空安装是最能保障用户利益的安装法 抽真空安装是让民工学会规范安装的最佳方法操作工犯的常见错误是:1、 抽真空前用内六角扳手打开了空调上细管侧的阀门,导致真空泵把冷媒抽到大气中去, 降低空调的能力2、 抽好真空时没有用内六角扳手打开了空调上细管侧的阀门就摘管子,导致空气和真空 泵机油回流进空调,给机器带来非常大的危险外行如何监督抽真空安装?强烈建议!!!1、 安装前问安装工要内六角搬手2、 呼喊口号:抽真空前决不得用内六角扳手,摘管子前一定要先用内六角扳手。
3、 让安装工喊上述口号给你听4、 抽真空后,安装工要去停真空泵时把内六角扳手还给安装工,要他在摘跟空调之间连 接的管子前先用内六角扳手开阀门抽真空前坚决不能让安装工用这个搬手!!!坚决要求安装工在摘下真空泵跟空调之间连接的管子前先用这个搬手扳开二通阀和三通 阀!!!另一种排真空的方法在上门维修空调时,常常要对制冷系统抽空由于高空作业难以使用真空泵,在多年的维 修中,我总结出一套不用真空泵,即用制冷剂排空的简易方法将主机上的两根连接铜管 从高、低阀出拆下,拧开两阀门,在低压阀(粗铜管)口上装一个“纳子帽”(堵口的铜帽) 封严将制冷剂缸瓶的软管接在加氟口上(柜机与挂机的阀芯不同,所用的加氟管也不同), 启动压宿机打开钢瓶阀们慢慢充入一分钟,反复关闭、再打开高压阀如有雾状制冷剂 喷出,说明空气已经排净待排空完成后,关闭高压阀,然后关上钢瓶阀们和高低压阀,去掉纳子帽和加氟管,对 接好两根铜管把高压阀开启一点,马上压住低压充氟内的顶芯让空气排出,约半分钟松 开,再把钢瓶接在充氟口上(注意:要先开一下钢瓶阀们,排出软管的气)用钳形电流表 卡住压宿机二根电源线的一根,加入制冷剂,直至与机壳上标注的额定电流一致。
拆除钢 瓶在湿毛巾上打上肥皂沫,涂在接口上,检查是否有泄漏即抽空结束 信。
