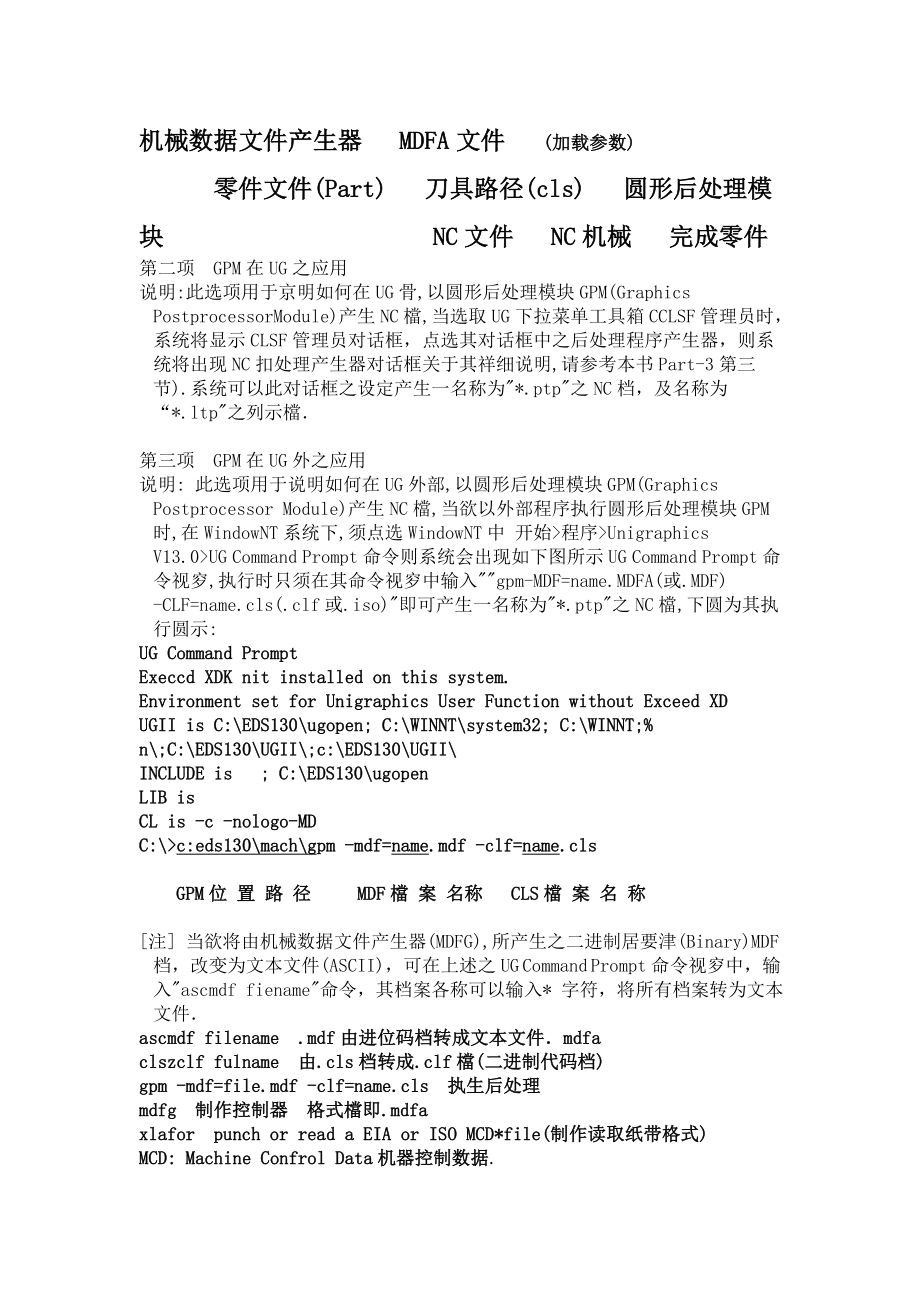

机械数据文件产生器ðMDFA文件ð(加载参数) 零件文件(Part)ð刀具路径(cls)ð圆形后处理模块 ðNC文件ðNC机械ð完成零件第二项 GPM在UG之应用说明:此选项用于京明如何在UG骨,以圆形后处理模块GPM(Graphics Postprocessor Module) 产生NC檔,当选取UG下拉菜单工具箱CCLSF管理员时，系统将显示CLSF管理员对话框，点选其对话框中之后处理程序产生器，则系统将出现NC扣处理产生器对话框关于其祥细说明,请参考本书Part-3第三节).系统可以此对话框之设定产生一名称为"*.ptp"之NC档，及名称为“*.ltp"之列示檔．第三项 GPM在UG外之应用说明: 此选项用于说明如何在UG外部,以圆形后处理模块GPM(Graphics Postprocessor Module)产生NC檔,当欲以外部程序执行圆形后处理模块GPM时,在WindowNT系统下,须点选WindowNT中 开始>程序>Unigraphics V13.0>UG Command Prompt命令则系统会出现如下图所示UG Command Prompt命令视穸,执行时只须在其命令视穸中输入""gpm-MDF=name.MDFA(或.MDF) -CLF=name.cls(.clf或.iso)"即可产生一名称为"*.ptp"之NC檔,下圆为其执行圆示:UG Command PromptExeccd XDK nit installed on this system.Environment set for Unigraphics User Function without Exceed XDUGII is C:\EDS130\ugopen; C:\WINNT\system32; C:\WINNT;%n\;C:\EDS130\UGII\;c:\EDS130\UGII\INCLUDE is ; C:\EDS130\ugopen LIB is CL is -c -nologo-MDC:\>c:eds130\mach\gpm -mdf=name.mdf -clf=name.cls é é é GPM位 置 路 径 MDF檔 案 名称 CLS檔 案 名 称[注] 当欲将由机械数据文件产生器(MDFG),所产生之二进制居要津(Binary)MDF档，改变为文本文件(ASCII)，可在上述之UG Command Prompt命令视穸中，输入"ascmdf fiename"命令，其档案各称可以输入* 字符，将所有档案转为文本文件．ascmdf filenameð.mdf由进位码档转成文本文件．mdfaclszclf fulnameð由.cls档转成.clf檔(二进制代码档)gpm -mdf=file.mdf -clf=name.clsð执生后处理mdfgð制作控制器 格式檔即.mdfaxlaforðpunch or read a EIA or ISO MCD*file(制作读取纸带格式)MCD: Machine Confrol Data机器控制数据. 第二节 机械数据文件产生器MDFG (Machine Data File Generator)说明:在本节中将介绍机械数据文件产生器MDFG之使用方法,机械数据文件产生器MDFG (Machine Date File Generator)用于建构或编修一SACII格式之文本文件,其扩展名将以MDFA名称存在,(在UGV10.4版以前,是以Binary格式扩展名MDF存在)当以MDFA主要编修MDF文件，将其储存为ASII格式,扩展名为mdfa.其机械数据文件mdfa主要用于在圆形后处理模块GPM(Graphics Postprocessor Module)产生NC档案时,做为其参数设定,换句话说,当执行圆形后处理模块GPM时,会读取机械数据文件MDFA, 做为其参数设定,在七节中,将以主选单设定,单位设定及主功能设定三项,说明MDFG之使用方法及其参数设定.第一项 主选单设定说明:此选项于设定机械数据主生器MDFG之主功能.当在Window NT中使用时,必须先开启Window NT中开始>程序Unigraphics V13.0>UG Command Prompt指令,或开始>程序>Unigraphics V13.0>命令提示字符(MS-DOS模式)指令,在进入UG Command Prompt 或MS-DOS模式兵种输入指令及路径,例如"C:\EDS130\MACH\CDFG",系统将会出现如下圆所示之主选单菜单,其中有编修机械数据文件MDFA/MDF(EDIT AN MDFA/MDF)建构新机械数据文件MDFA(CREATE NEW MDFA)终止(TERMINATE)三个选项,以下将依序说明,下圆为其主选单菜单圆示.MDFGC:\>ed eds130C:\EDS130>CD MACHC:\EDS130\MACH>cdfg.exeMDFG VERS I ON13.01.EDIT AN MDFA/MDF(编修)2.CREATE NEW MDFA（建构新档）3.IERMINATE(终止)ENTER SELECT I ON:l编修机械数据文件MDFA/MDF(EDIT AN MDFA/MDF)此选项用于编修已存在之机械数据文件MDFA或,MDF，当选取主选项菜单中编修机械数据文件MDFA/MDF时，系统会要求输入已存在机械数据文件MDFA或MDF名称，以供编修．（其中MDF档为UGV10.4版以前所主生）下图为其说明圆示.MDFG MDFG VERS I ON 13.01.EDIT AN MDFA/MDF2.CREATE NEW MDFA3.TERMINATEENTER SELECT I ON1ßFILE NAME (default extension:1st=mdfa, 2nd=mdf)MDFA/MDF TO EDIT?tryßl建构新机械数据文件MDFA(CREATE NEW MDFA)此选项用于建构新机械数据文件MDFA(CREATE NEW MDFA), 当选取主选项此选项用于建构新机械数据文件MDFA(CREATE NEW MDFA)时,系统会要求输入新机械数据文件MDFA之名称,使用时只需输入其新名称即可,下图为其说明圆示.MDFG MDFG VERS I ON 13.01.EDIT AN MDFA/MDF2.CREATE NEW MDFA3.TERMINATE4.ENTER SELECT I ON2.ßFILE NAME (default extension:mdfa)MDFA TO CREATE?testßl终止(TERMINATE)此选项用于结束机械数据文件主生器MDFG之设定,当选取主选项菜单中终止(TERMINATE)选项时,系统会结束机械数据文件产生器.第二项 单位设定(编修机械数据文件MDFA/建构新机械数据文件MDFA>选取输入数据种类＞单位设定)说明：此选项用于编修已存在之机械数据文件MDFA(MDF)或建构新机械数据文件MDFA时，其功能参数之设定与应用，当进入主选项菜单后，选取编修已存在之机机数据文件MDFA(MDF)或建构新机械数据文件MDFA,并完成输入文件名之步骤，系统会出现如下圆所示选取输入数据种类(SELECT THE INPUT DATA TYPE)菜单，在其中所示选取输入数据种类(SELECT THE INPUT VALUES ARE ENTERED IN INCH UNITS)两个选项，当输入１时，系统将选取所有之数据值被键入英制单位选项，其在稍后所产生之数据将完全为英制单位，如输入２时，系统将选取所有之数据值被键入分制单位选项，其在稍后所产生之数据将完全为公制单位，下圆为其选取输入资种类(SELECT THE INPUT DATA TYPE)菜单及其中文对照表．MDFG SELEGT THE INPUT DATA TYPE1.>ALL DATA VALUES ARE ENTERED IN INGH UNITS2. ALL DATA VALUES ARE ENTERED ON METRI C UNITS ENTER SELECT I ON:2项目 选取输入数据种类菜单 1 所有之数据值被键入英制单位选项 2. 所有之数据值被键入公制单位选项第三项 主功能设定 (编修机械数据文件MDFA/建构新机械数据文件MDFA> 选取输入数据种类产功能设定表)说明:当系统完成单位设定后,系统会出现如下圆所示主功能设定表,在其表中菜有工作母机类型(MACHINE TOOL TYPE -MILL)确认工作母机坐标轴(MACHINE EOOL COORDINATE AXES VALIDITY), 准备机能,补助机能及事件代码格式(PREPARATORY, AUXILIARY AND EVENT CODE FORMATS),工作母机运动控(MACHINE TOOL MOTION CONTROL),后处理指令 (POSTPROCESSOR COMMANDS),列示及打孔机控制(LISTING AND PUNCH CONTROL),列示附注数据(LISTING COMMENTARRY DATA),初始码(INITIAL CODES)，运行时间选项(RUN TIME IPTIONS)编修字符地址及输出序列(EDIT WORD ADDRESS CHARACTER OUTPUT SEQUENCE),确认输出档OUTPUT FILE VALIDATION)打印MDF摘要(PRINT MDF SUMMARY)，档案重新命名(RENAME FILE)，档案／终止(FILE／TERMINATE）等１４个选项，以下将说明，下圆为其主功能设定表及其中文对照表． MDFG ENTER SELECT I ON: GENERATE MDFA FILE test .mdfa1.>MACHINE TOOL TYPE -MILL2. MACHINE TOOL COORDINATE AXES VALIDITY3. PREPARATORY AUXILIARY AND EVENT CODE FORMATS4. MACHINE TOLL MOT I ON CONTROL5. POSTPROCESSOR COMMANDS6. LISTING AMD PUNGH CONTROL7. LISTING COMMENTARY DATA8. INITIAL CODES9. RUN TIME OPTIONS10. EDIT WORD ADDRESS CHARACTER OUTPUT SEQUENGE11.OUTPUT FILE VALIDATION12. PRINT MDF SUMMARY13.RENAME FILE14. FILE/TERMINATEENTER SELEGT I ON项目 主功能设定表 1 工作母机类型2. 确认工作母机坐标轴3. 准备机能,辅助机能及事件代码格式4. 工作母机运动控制5. 后处理指令6. 列示及纸带打孔控制7. 列示附注资料8. 初始码9. 运行时间选项10. 编修字符地址及输出序号11. 确认输出档12. 打印MDF摘要 13. 档案重新命名 14. 档案/终l工作母机类型(主功能设定表>工作母机类型) MDFG1 MACHINE TOOL TYPE1. 2AXIS LATHE OR 4 AXIS NON-MERGING LATHE2. 4AXIS MERGING LATHE3. >MILL, 2 OR MORE AXES4. PUNCH5. EDM, 2 AXIS OR 4 AXIS6. PRODUCT I ON CENTER (LATHE AND MILL)ENTER SELECT I ON:此选项用于设定所编修或建构之机械数据文件MDFA之适用工作母机.当选取主功能设定表中工作母机类型(MACHINE TOOL TYPE-MILL)选项时，系统会现现如下圆所示工作母机种类设定表，其中有两轴车床或四轴非合并车床(2AXIS LATHE IR 4 AXIS NON-MERGING LATHE),四轴合并车床(4AXIS MERGING LATHE)，两轴或多轴铣床铺MILL,2 OR MORE AXES)床(PUNCH)两轴或四轴放电加工机(EDM, 2 AXIS OR 4 AXIS)，切消中心机(车床与铣床)（PRODUCTION CENTER(LATHE AND MILL)） 六个选项，使用时只需输入项目编号于输入选择(ENTER SELECTION)下，按下ENTER即可完成选取，下圆为工作机种类设定表及其中文对照表．项目 工作母机型1. 两轴车床或四轴非合并车床2. 四轴合并车床3. 两轴或多轴铣床4. 冲床5. 两轴或由轴放电加工机6. 切消中心机（车床与铣床）l确认工作母机坐标轴(主功能设定表>确认工作母机坐标轴)此选项用于定义输出坐标轴之确实性及字符信址格式.当选取主功能设定表中确认工作母机坐标轴(MACHINE TOOL COORDINATE AXES VALIDITY)选项时,系统会出现如下圆所示确认要作母机坐标轴设定表,其中有X轴(X COORDINATE),Y轴(Y COORDINATE),Z轴(Z COORDINATE),I轴(I COORDINATE) J轴(J COORDINATE),K轴(K COORDINATE)不使用(NOT USED),V轴(平行主轴)(V COORDINATE (PARALLEL SPINDLE AXIS))及完成输入(ENTRY COMPLETE) 十个选项,以下将说明,使用时只需输入项目编号于输入选择(ENTER SELECTION) 下,按下ENTER即可完成选取,下圆为确认工作母机坐标轴设定表及其中文对照表.MDFG1.X COORDINATE2.Y COORDINATE3.Z COORDINATE4.I COORDINATE5.J COORDINATE6.K COORDINATE7. NOT USED8. U COORDINATE (PARALLEL SPINDLE AXIS9. W COORDINATE(PARALLEL SPINDLE .AXIS10.> ENTRY COMPLETEENTER SELECT I ON项目 机械刀具主轴方向1. X轴2. Y轴 3. Z轴4. I轴5. J轴6. K轴7. 不使用8. V轴9. W轴10. 完成输入11.X轴COORDINATE:此选项用于设定X轴坐标方向值及输出格式12.Y轴 COORDINATE:此选项用于设定Y轴坐标方向值及输出格式13.Z轴 COORDINATE:此选项用于设定Z轴坐标方向值及输出格式14.I轴 COORDINATE:此选项用于设定I轴坐标方向值及输出格式15.J轴 COORDINATE:此选项用于设定J轴坐标方向值及输出格式6.K轴 COORDINATE:此选项用于设定K轴坐标方向值及输出格式7.不使用(NOT USED):此选项用于设定不使用输出格式.8.V轴(平行主轴)(V COORDINATE(PARALLEL SPINDLE AXIS)):此选项用于设定平行于主轴(第四轴)V轴坐标轴方向什及输出格式.9.W轴(平行主轴)(W COORDINATE(PARALLEL APINDLE AXIS)):此选项用于设定平行于主轴(第四轴)W轴坐标轴方向值及输出格式.10.完成输入(ENTRY COMPLETE):此选项用于在完成确认工作母机坐标轴选项后,回到主功能设定,当完成确认工作母机坐标轴选项之设定后.可点选此一选项回到主菜单.l准备机能,!辅助机能及事件代码格式(主功能设定表>准备机能,辅助机能及事件代码格式)此选项用于指定M码之代码格式,G码在每单节之数字码,定义事件码格式 (PREPARATORY, AUXILLARY AND EVENT CODE PARAMETERS)选项进,系统会出现如下圆所示准备机能,辅助机能码格式(UTXILARY CODES(AUXFUN) FORMAT),每一单节准备机能码个数(NUMEBE OF PREPATORY CODES PER BLOCK)每个辅助机能码个数(NUMEBR OF AUXILIARY FUNCTION CODES PER BLOCK)事件码需要与否(EVENT CODES (SYS10 CONTROLS) REQUIRED),输出自定文字与否(USER DEFINED TEXT OUTPUT REQUIRED)及完成输入(ENTRY COMPLETE)七个选项,以下将说明,使用时只,需输入项目编号于输入选择(ENTER SELECTION)下,按下ENTER即可完成选取,下圆为准备机能,辅助机能事件代码格式设定表及其中文对照表:MDFGENTER SELECT I ON3PREPARATOURY, AUXILIARY AND EVENT CODE PARAMETERS CURRENT ST1.>PREPARATORY CODES(PREFUN) FORMAT G2. AUXILIARY GODES (AUXFUN) FORMAT M 3.UNMBER OF PREPARATORY CODES PER BLOCK I4.UNMBER OF AUXILIARY FUNCT I ON CODES PER BLOCK I5.EVENT CODES (SYS10 CONTROLS) REQUIRED? NO6.USER DEFINED TEXT OUTPUT REQUIRED? NO7.ENTRY COMPLETEENTER SELECT I ON项目 准备机能,辅助机能及事件代码格式1 准备机能码格式2. 辅助机能码格式3. 每一单节准备机能码个数4. 每一单节辅助机能码个数5. 事件码需要与否6. 输出自定文字与否7. 完成输入(1)准备机能码格式(PREPARATORY CODES (PREFUN)FORMAT):此选项用于指定准备机能码(G码)字符格式.(2)辅助机能码格式(AUXILIARY CODES(AUXFUN) FORMAT):此选项用于指定辅助机能码(M码)字符格式.(3)每一单准备机能码号码(NUMBER OF PREPATORY CODES PER BLOCK):此选项用于指定在每一程序单节中,准备机能码(G码)之最大之个数.(4)每一单节辅助机能码号码(NUMBER OF AUXILIARY FUNCTION CODES PER BLOCK): 此选项用于指定在每一程序单节中,辅助机能码(M码)之最大之个数.(5)事件码需要与否(EVENT CODES (SYS10 CONTROLS) REQUIRED):此选项用于设定事件码需要与否(6)输出自定文字与否(USER DEFINED TEXT OUTPUT REQUIRED):此选项用于设定输出自定文字与否(7)完成输入(ENTRY COMPLETE): 此选项用于在完成准备机能,辅助机能及事件代码格式选项后,回到主菜单之设定,当完成准备机能,辅助机能及事件代码式选项之设定后,可点选此一选项,回到主菜单.· 控制工作母机运动辄(主功能设定表>控制工作母机运动) MDFG 4 MACHINE TOOL MOTION CONTROL1. >MOTION G CODES 2. RAPID TRAVERSE POSITIONING PARAMETERS3. LINEAR INTERPOLATION MOTION PARAMETERS4. CIRGULAR INTERPOLATION MOTION PARAMETERS5. DEGELERATION SPAN PARAMEIERS6. LINEAR AXIS MODALITY7. ROTARY AXIS MODALITY8. SPLINE INTERPOLATION MOTION PARAMETERS9. ENTRY COMPLETE ENTER SELEGTION:此选项用于设定图形后处理模块GPM相对于工作母机之运动.系统能够由准备机能,补助机能及事件代码格式选项,定义准备机能码(G码)之格式,使用控制工作母机运动选项,控制准备机能码(G)码之运动.当选取主功能设表中控制工作母机运动(MACHINE TOOL MOTION CONTROL)选项时,系统会出现如下图所示控 制工作母机运动设定表,其中有G码运动(MOTION G CODES),快速移动位置参数值(RAPID TRAVERSE POSITIONNG PARAMETERS)线性内插运动参(LINEAR INTERPOL ATION MOTION PARAMETERS),圆弧内插运动参数(CERCULAR INTERPOLATION MOTION PRAMETERS),速变化范围参数(DECELERATION SPAN PARAMETERS), 线性轴形态(LINEAR AXIS MODALITY) 旋转轴形态(POTARY AXIS MODALITY)云形内插运动参数(SPLINE INTERPOLATION MOTION PARAMETERS)及完成输入(ENTRY COMPLETE)九个选项,以下将逐一说明,使用时只需输入项目号于输入选择(ENTER SEKECTION)下,按下(ENTER)即可完成选取.下图为控制工作母机运动设定表及其中文对照表.项目 控制机械刀具运动 1 G码运动 2 快速移动位置参数 3 线性内插运动参数 4 圆弧内插运动参数 5 减速变化范围参数 6 线性轴形态 7 旋转轴形态 8 云形内插运动参数 9 完成输入(1) G码运动(MOTION G CODES):此选项用于设定G码控制工作母机运动之类型(2) 快速移动位置参数(RAPID TRAVERSE POSETIONING PARMETERS):此选项用于设定图形后处理模块GPM输出之快速移动位置参数之码及格式.(3) 线性运动参数(LINEAR INTERPOLATION MOTION PARAMETERS):此选贡用于设定图形后处理模块GPM输出之线性运动参数这码用格式.(4) 圆弧运动参数(CIRCULAR INTERPOLATION MOTION PARAMETERS):此选项用于设定图形后处理模块GPM输出之圆弧运动参数之码及格式.(5) 减速变化范围参数(DECELERATION SPAN PARAMETERS):此选项用于设定图形后处理模块GPM输出之减速值.(6) 线性轴形态(LINEAR AXIS MODALITY):此选项用于设定在图形后处理模块GPM之输出指定之坐标轴(例如X,Y,Z.轴),为全部或是所选取的.(7) 旋转轴形态(ROTARY XIS工MODALITY):此选项用于设定在图形后处理模块GPM之输出指定之第四轴坐标轴,为全部或是所选取的.(8) 云形运动参数(SPLINE INTERPOLATION MOTION PARMETERS):此选项用于设定图形后处理模块GPM输出之云线运动参数之码及格式.(9) 完成输入(ENTRY COMPLETE):此选项用于在完成控制工作母贡运动选项后,回到主菜单之设定.当完成控制工作母机运动选项之设定后,可点选此一选项,回到主菜单.l 后处理指令(主功能设定表>后处理指令)此选项用于设定如何由后处理数据产生器GPM,输出CLSF后处理程序命令.当选取主功能设定表中后处理指(POSTROCESSOR COMMANDS)选项时,(POSTPROCESSOR COMMAND SELECTION)后处理验证摘要(POSTPROCESSOR COMMAND VALIDATIONＳUMMARY)及完成输入号于输入选择(ENTER SELECTION)下,按下ENTER即可完成选邓.下图为后处理指设定表及其中文对照表.MDFG5 POSTPROCESSOR COMMANDS1. >POSTPROGESSOR COMMAND SELEGTION2. POSTPROCESSOR COMMAND VALIDATION SUMMARY3. ENTRY COMPLETE ENTER SELECTION: 项目 后处理指令1 选择后处理指令2 后处理验证摘要3 完成输入(1) 选择后处理指令(POSTPROCESSOR COMMAND SELECTION): 此选项用于设定后处理指令之参数用及格式,当选取此选项后,系统会出 现后处理指令一览表,可选取其中指令做编修之运动.(2) 后处理验证摘要(POSTPROCESSOR COMMAND VALIDATION SUMMARY): 此选项用于设定后处理指令为有效的,无效的或是无用的 字符.(3) 完成输入(ENTRY COMPLETE): 此选项用于在完成后处理指令选项后,回到主菜单之设定.当完成后处理指令选项之设定后,可点选此一选项,回到主菜单.l 列示及纸带打孔控制(主功能设定表>列示及纸带打孔控制)此选项用于控制列表机之打印格及纸带打孔之输出.系统将内定打印机及纸带打孔机设备名称,然而也可自行定输出设备.在其输出设备上,系统能提供每页之列数,每列之行数用每个单节之号码之输出.其纸带码格式有美国电子协会(EIA),国际化标准(IOS)及7位之ASCP码(MCD)之输出选项选.当选取主菜单中列示及纸带打孔控制(LISTING AND PUNCH CONTROL)选项时,系统会出现如下图所示及纸带打孔控制设定菜单.其中有指定每页上之列数(LINES PER PAGE),指定每列上字段数(COLUMNS)格式(PUNCH OUTPUT CODE FORMAT)纸带打孔输出码字段键距(SPACES BETXEEN FIELDS IN PUNCH OUTPUT CODE),列示字段间距(SPACES BETXEEN FIELDS IN LISTING ),机械控制名称(最多24字符)(MACHINE / CONTROL,NAME,MAX24 CHAR),完成输入(ENTRY COMPLETE)八项选项,以下将逐一说明.下图为其列示及纸带打孔控制设定表及其中文对照表. MDFG6 LISTING AND PUNCH CONTROL CURRENT STATUS 1 LINES PER PAGE 39 2 COLUMNS PER LINE 3 PUNCH DEVICE ACCESS 132 4 PUNCH OUTPUT CODE FORMAT ISO,CR,LF 5 SPACES BETWEEN FIELDS IN PUNCH OUTPUT CODE 0 6 SPACES BETWEEN FIELDS IN LISTING 0 7 MACHINE/CONTROL NAME, MAX24 CHAR 8 >ENTRY COMPLETE ENTER SELECTION: 项目 列示及纸带打孔控制 1 指定每页上之列数 2 指定每列上之字段数 3 存取纸带打孔装置 4 输出纸带打孔格式 5 纸带打孔输出码字段间距 6 列示指定之字段间距 7 机械控制名称(最多24字符) 8 完成输入(1) 指定每页上之列(LINES PER PAGE): 此选项用于设定欲由图形后处理模块CPM输出列示文件中每页之最大列数.(2) 指定每列上之字符(COLUMNS PER LINE): 此选项用于设定欲由图形后处理模块GPM输出列示文件中每列上之最大字符数.(3) 存取纸带打孔装置(PUNCH DEVICE ACCESS):此选项用于设定纸带打孔装置之地址.MDFG PUNCH OUTPUT CODE PARITY FORMAY1. EIA 2. ISO 3. >7-BIT ASCII MCD ENTER SELECTION: 项目 输出纸带打孔格式 1 EIA(奇数同位打孔) 2 ISO(偶数同位打孔) 3 7位之ASCII(1) 输出纸带打孔格式(PUNCH OUTPUT CODE FORMAT): 此选项用于设定纸带打孔之输出格式.当选取此选项之后,系统会出现如下图所示之美国电子协会(EIA),国际化标准(ISO)及7位之ASCP码(MCD)三种纸带打孔格式,选取其中所需之格式,按下ENTER即可.下图为其输出纸带打孔格式设定表及中文对照表.(2) 纸带打孔于指定数据域(SPACES BETWEEN FIELDS IN PUNEH OUTPUT CODE): 此选项用于指定欲输出于纸带打孔之数据域列数.(3) 列示指定之数据域(SPACES BETWEEN FIELDS IN LISTING): 此选项用于指定欲输出于列示之数据域列数.(4) 机械控制名称(最多24字符)(MACHINE/CONTROL,NAME,MAX 24 CHAR):此选项用于输入欲输出于列示档之机械名称,但其字符数不得超过24字符.(5) 完成输入(ENTRY COMPLETE):此选项用于在完成列示及纸带打孔控制选项后,回到主菜单之设定.当完成列示及纸带打孔控制选项之设定后,可点选此选项,回到主菜单.l 列示标题日期(主功能设定表>列示标题日期)此选项用于设定在输出列示档中, 能够将记录列数坐标位置,第四轴你度,第车轴角度进给率,转速及单节运行时间显示于列示文件中,当选取主菜单中列示标题日期(INDICATE WHICH ITEMS YOU WANT TO INCLUDE IN LISTHG)选项时,系统会出现如下圆示列示标题目期设定菜单,其中有记录列数(RECORD NUMBER),X轴坐标(X COORDINATE),Y轴坐标(Y COORDINATE), Z轴坐标(Z COORDINATE),第四轴坐标(4TH AXIS ANGLE), 第五轴坐标(5TH AXIS ANGLE),进给(FEED)转速(RPM),车节时间(BLOCK TIME)及完成输入(ENTYR COMPLETE)十项选项,以下将说明,下圆为列示及纸带打孔控制设定表信其中文对照表.MDFG7COMMENTA DATAINDICATE WHI CH ITEMS YOU WANT TO INCLUDE IN LISTING CURRENT STATUS1.RECORD NUMBER YES2.X COORDINATE YES3.Y COORDINATE YES4.Z COORDINAET YES5.4 TH AXIS ANGLE NO6.5 TH AXIS ANGLE NO7.FEED YES8.RPM .YES9.BLICK TIME10.>ENTRY COMPLETEENTER SELECT I ON: 项目 列示标题日期 1 记录列数 2 X轴坐标 3 Y轴坐标 4 Z轴坐标 5 第四轴角度 6 第五轴角度 7 进给 8 转给 9 单节时间 10 完成时间1.(1)记录列数(RECORD NUMBER): 此选项用于设定输出列示档时,能够将在CLSF中之信息视穸列数显示于列示文件中,使用时只需输入其项目符号,按下ENTER,即可切换显示与否,其设定结果会显示于列示标题日期设定菜单中.2.(2)X轴坐标(X COORDINATE):此选项用于设定在输出列示档时,能够将X轴在绝对坐标中坐标值显示于列示文件中,使用时只需输入其项目符号,按下ENTER,即可切换显示与否,其设定结果会显示于标题日期设定菜单中.3.(3)Y轴坐标(Y COORDINATE)此选项用于设定在输出列示档时,能够将Y轴绝对坐标值显示于列示文件中,使用时只需输入其项 目符号,按下ENTER ,即可切换到显示与否,其定结果会显示于列示标题日期设定菜单中.4.(4) Z坐标(Y COORDINATE)此选项用于设定在输出列示档时,能够将Z绝对坐标值显示于列示文件中,使用时只需输入其项 目符号,按下ENTER ,即可切换到显示与否,其定结果会显示于列示标题日期设定菜单中.5.(5)第四轴角度(4 TH COORDINATE)Z此选项用于设定在输出列示档时,能够将第四轴角度显示于列示文件中,使用时只需输入其项目符号, 按下ENTER ,即可切换到显示与否,其定结果会显示于列示标题日期设定菜单中.6.(6) 第五角度(4 TH COORDINATE)Z此选项用于设定在输出列示档时,能够将第五角度显示于列示文件中,使用时只需输入其项目符号, 按下ENTER ,即可切换到显示与否,其定结果会显示于列示标题日期设定菜单中.7.(7) 进给(FEED): 此选项用于设定要在输出列示档时,能够将进给率显示于列示文件中, 使用时只需输入其项目符号, 按下ENTER ,即可切换到显示与否,其定结果会显示于列示标题日期设定菜单中.8.(8)转给(RPM): 此选项用于设定要在输出列示档时,能够将转速显示文件中, 使用时只需输入其项目符号, 按下ENTER ,即可切换到显示与否,其定结果会显示于列示标题日期设定菜单中.9.(9)单节时间(BLOCK TIME): 此选项用于设定要在输出列示档时,能够将单切运行时间显示于列示文件中, 使用时只需输入其项目符号, 按下ENTER ,即可切换到显示与否,其定结果会显示于列示标题日期设定菜单中.10.(10)完成输入 (ENTRY COMPLETE):此选项用于在完成列题日期选项后,回到主菜单之设定,当完成列示标题选项之设定后,可点选此一选项,加到主菜单.l初始码(主功能设定表>初始码)MDFG CURRENT STATUS1.PQRTNO MAN READABLE2.REWIND STOP CODE RWS WITH EOB3.PROGRQM ID O/O4.HEADER BLOCKS 15.TOOL DEFINIT I ON BLOCK NOT DEFINED6.CONTROL IN/OUT CODES INSERT7.CHARACTER FOR ALI GNMENT (RESTART)BLOCK此选项用定由后处理模块GPM所产生之NC檔,其文件头起始码之字符格式及位置,当选取主菜单中初始码(INITIAL CODES)选项时,系统会出现如下圆所示初始码(INITIAL CODES)设定菜单,其中有组件编号(PARTNO),循环停止码(REWIND STOP CODE),程序编号(PROGRAM ID).单节起始码(HEADER BLOCK),定义刀具单节(TOOL DEFINITION BLOCK) 控制输入/输出码(CONTROL IN/OUT CODES),单节重新开始字符(CHARACTER FOR ALIGNMENT (RESTART) BLOCK),程序开始字符(CHARACTER FOR PROGRAM START (AGIE)), 及完成输入(ENTRY COMPLETE)九项选项,以下交说明,下圆为其初始码设定表及其中文对照表. INSERT8.CHARA CHER FOR PROGRAM START(AGIE) N9.>ENT RY COMPLETEENTER SELECT I ON:项目 初始码1. 组件编号2. 循环停止码3. 程序编号4. 单节起始5. 定义刀具单节6. 控制输入/输出码7. 单节重开始字符8. 程序开始字符(AGIE工具机专用)9. 完成输入(10)组件编号(PARTNO):此选项用于显示纸带打孔文字于纸带上,当于纸带打孔输出时,可以此选项将程序起始码以文字列示于纸带上.(11)循环停止码(REWIND STOP CODE):此选项用于定义循环停止码之格式及位置.(12)程序编号(PROGRAM ID): 此选项用于设定单节之起始码,其设定是以先设定单节编号,再输入起始码.(13)单节起始码(HEADER BLOCKS)此选项用于设定单节之起始码,其设定是以先设定单节编号后,再输入起始码.(14)定义刀具单节(TOOL DEFINITION BLOCK):此选项用于设定刀具单节之起始码,使用时,首先选取此选项,接着点选输入单节起始码编号,直接输入起始码即可.(15)控制输入/输出码(CONTROL IN /OUT CODES):此选项用于控制输出及输入码之格式,如系统需要NC文件之操作员信息,可用此选项设定后处理指令插入或列示操作员信息.(16)单节重新开始字符(CHARACTER FOR ALIGNMENT (RESTSRT) BLOCK):此选项用于定单节之重新开始字符.(17)程序开始字符(CHARACTER FOR PROGRAM START (AGIE)):此选项用于设定由圆形后处理模块GPM所产生NC程序文件之间始字符.(18)完成输入(ENTRY COMPLETE):此选项用于要完成初始码选项后,回到主菜单之设定,当完成初始码选项之设定后,可点选此一选项,回到主菜单.l运行时间选项(主功能设定>运行时间选项)此选项用于设定输出设备或档案之形式,单位,及格式,其功能与UG后处理程序主生器话框内之设定相同,如在此选项设定完毕,则可在UG之后处理程序主生器对话框内使用"MDF"预设什设定,当选取主菜单中运行时间选项时,系统会出现如下圆所示运行时间选,项(RUN TIME OPTIONS)设定菜单,其中有输出于纸带打孔(PUNCH OUTPUT),输出于列示档(LISTING OUTPUT), 错误讯息输出于终端机(ERROR MESSAGE TEMINAL),错误讯息输出于列示文件(ERROR MESSAGE LISTING), 单位(UNITS),列示檔格式 (LISTING FORMAT),附注(COMMENTARY DATA),十进制制格式字符(XHARACTER FOR DECIMAL FORMAT)及完成输入(ENTRY COMPLETE)九项选项,以下将说明,下圆为其运行时间选项设定表及其中文对照表.MDFG CURRENT STATUS1.PUNCH OUTPUT CREATE FILE2.LISTING OUTPUT CREATE FILE3.ERROR MESSAGE TERMINAL CREATE FILE4.ERROR MESSAGE LISTING YES5.UNITS YES6.LISTING FORMAT MMMM7.COMMENTARY DATA COLUMN8.CHARACTER FOR DECIMAT FORMAT YES9.>ENTRY COMPLETEENTER SELECT I ON:项目 运行时间选项1 输出于纸带打孔2 输出于列示档3. 输出错误讯息输出于终端机4. 错误讯息输出于列示文件5. 单位6. 列示檔格式7. 附注8. 十进制格式字符9. 完成输入(1).输出于纸带打孔(PUNCH OUTPUT):此选项用于将圆形后处理模块GPM所产生之NC档案，输出于纸带打孔．(2)输出于列示档(LISTING OUTPUT):此选项于将贺形后处理模块GPM所产生之NC档案，输出于纸带打孔．(3)错误讯息输出于终端文件(ERROR MESSAGE TEMINAL):此选项用于将圆形后处理模块GPM所产生之NC档案，输出于终端机．(4)错误讯息输出于列示文件(ERROR MESSAGE LISTING):此选项用于将圆形后处理模块GPM所产生之NC档案，输出于列示档．(5)单位(UNITS):此选项用于设定输出单位及输入单位为MM或是INCHS.(6)列示檔格式(LISTING FORMAT):此选项用于设定示文件之格式为，压缩列示专栏列示或是仅有刀具列示．(7)附注(COMMENTARY DATA):此选项用于指定是否输出评论数据．(8)十进制格式字符(XHARACTER FOR DECIMAL FORMAT):此选项用于定义十进制制格式字符格式．(9)完成输入(ENTRY COMPLETE): 此选项用于在完成行时间选项后，回到主菜单之设定，当完成运行时间选项之设定后，可点选此一选项，回到主菜单．l编修字符地址及输出顺序（主功能设定表＞编修字符地址及输出顺序）说明：此选项用于设定输出之现行指令或改变指令顺序，当选取主菜单中编修字符地址及输出序列选项时，系统会出现如下圆所示依顺序编排之字符，编修字符及输出顺序选项(EDIT WORD ADDRESS CHARACTER OUTPUT SEQUENCE) 设定菜单，其中有互抱两数据项(MOVE ONE DATA ITEM)，移动范围数据项(MOVE RANGE OF DATA ITEM),下一群组输出项目（NEXT GROUP OF OUTPUT ITEM）, 前一群组输出项目(PREVIOUS GROUP OF GROUP OF OUTPUT ITEM), 检查/改变输出项目(PREVIOUS GROUP PF ITEM)及完成输入(ENTRY COMPLETE)七个选项,经下说明,下圆为其编修字符地址及输出序列选项设定表及其中文对照表:MDFG1. N 。
