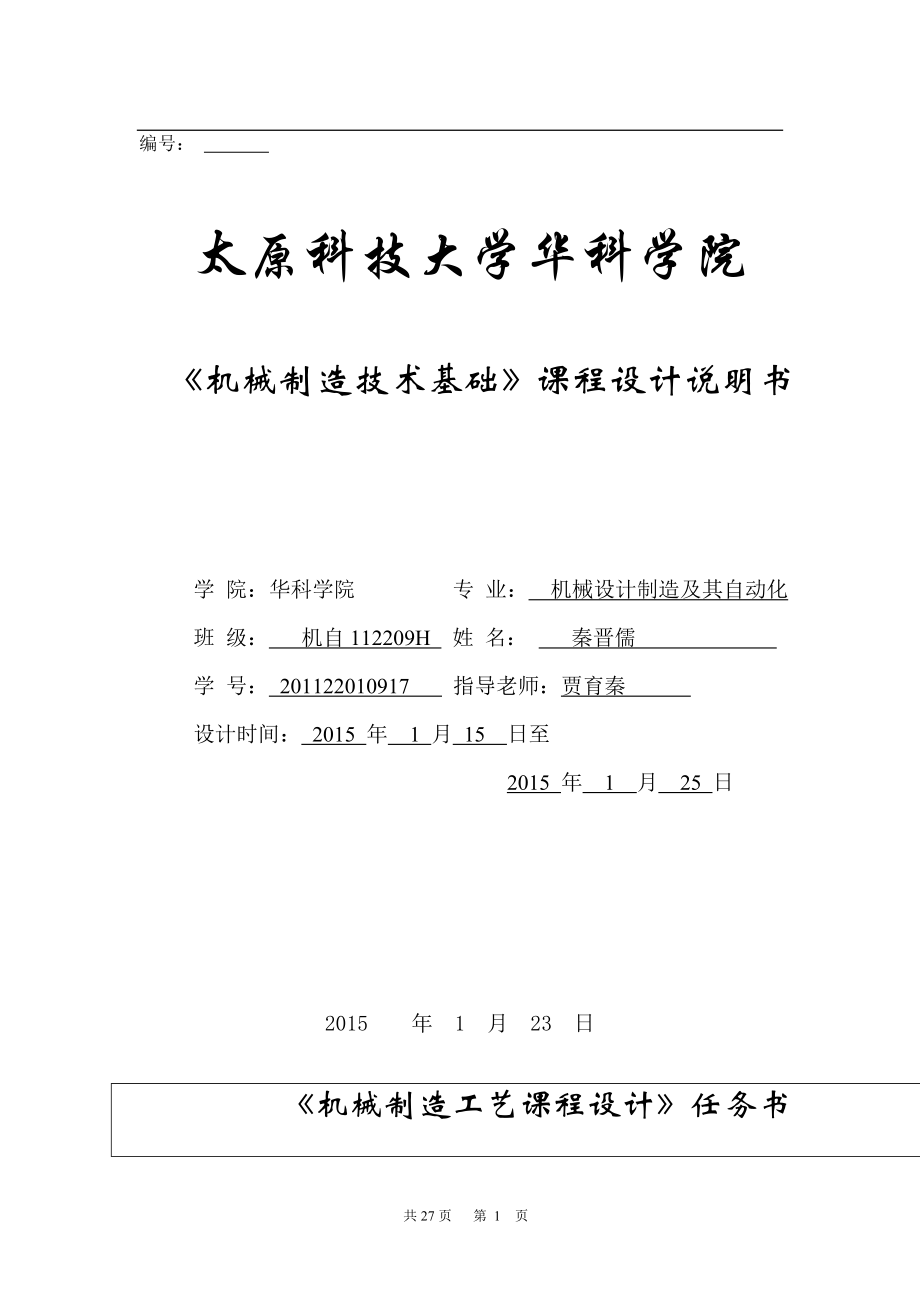

编号： 太原科技大学华科学院 《机械制造技术基础》课程设计说明书学 院：华科学院 专 业： 机械设计制造及其自动化 班 级： 机自112209H 姓 名： 秦晋儒 学 号： 201122010917 指导老师：贾育秦 设计时间： 2015 年 1 月 15 日至 2015 年 1 月 25 日2015 年 1 月 23 日《机械制造工艺课程设计》任务书一． 设计题目：设计 车床尾座套筒 零件的机械加工工艺规程及 车床尾座套筒 工序的设计计算二、原始数据和技术要求：该零件图样一张生产纲领：单件小批量生产生产条件:金工车间加工三、设计内容与要求：(1)毛坯图 1张零件图 1张零件－毛坯合图 1张 (2)机械加工工艺规程卡片 1张 工序卡 1套(3)课程设计说明书 1份四、进度安排：序号内容基本要求时间备注1准备阶段⑴阅读、研究任务书；明确设计内容和要求。
⑵阅读教材和课程设计指导书⑶准备好绘图工具、设计资料和手册等课程设计前进行2绘制零件图⑴提高识图和绘图能力⑵了解零件的各项技术要求2天手绘3制定工艺路线⑴掌握工艺路线的制定方法和步骤⑵初步拟定零件的工艺路线1天制定零件的工艺路线1天4工序设计掌握工序设计的方法和步骤4天5编写设计计算说明书整理和编写设计说明书3天6答辩或检验1天小计12天学生姓名 秦晋儒 学 号 201122010917 专 业 机械设计制造及其自动化 班 级 机自112209H 指导教师 贾育秦 教研室主任签名： 20 15 年 1 月 25 日 序言车床尾座套筒是车床的主要零件，其结构合理与否、质量的好坏对加工过程、加工精度等有很大的影响，因此，在机床零件设计的过程中为主要考虑对象车床尾座在轴类工件的加工、端面钻孔、铰孔等工序中经常应用，其工作状况好坏对工件加工质量有着较大的影响。
车床尾座的主要作用是为轴类零件定心，同时具有辅助支撑和夹紧的功能尾座顶尖的定位精度直接影响机床加工工件的径向尺寸精度，以及圆度、圆柱度、同轴度等形位精度而套筒是直接用来装夹顶尖的，由此可见，车床套筒的加工质量将直接影响到机床的工作精度和使用寿命这次设计使我们能够综合机械制造学中的理论基础，并综合生产学习中学到的实践知识，独立的分析和解决工艺问题，初步具备设计一个中等复杂程度零件的工艺规程的能力，也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践，可为今后的毕业设计及未来从事的工作打下良好的基础由于能力所限，经验不足，设计中还有许多不足之处，希望各位老师多加指导 目录1零件的工艺分析------------------------------------------------------------------------------------61.1 零件的功用、结构及特点---------------------------------------------------------------- 61.2主要表面及其要求--------------------------------------------------------------------------62 毛坯的选择-------------------------------------------------- --------------------------------------6 2.1 确定毛坯的类型、制造方法和尺寸公差----------------------------------------------6 2.2 确定毛坯的技术要求----------------------------------------------------------------------6 2.3 绘制毛坯图----------------------------------------------------------------------------------73 基准的选择-------------------------------------------------- --------------------------------------74 拟定加工工艺路线------------------------------------------------------------------------------- 8 4.1 确定各表面的加工方法----------------------------- ------------------------------------- 8 4.2 拟定加工工艺路线-------------------------------------------------------------------------8 4.3 工艺路线的分析与比较----------------------------- -------------------------------------105 确定机械加工余量、工序尺寸及公差------------------ -------------------------------------106 选择机床及工艺装备--------------------------------------- -------------------------------------11 6.1 选择机床-------------------------------------------------------------------------------------11 6.2 选择刀具----------------------------------------------- ------------------------------------- 11 6.3 选择夹具----------------------------------------------- ------------------------------------- 11 6.4 选择量具----------------------------------------------- ------------------------------------- 127 确定切削用量及基本工时----------------------------------------------------------------------- 12 8 填写工艺文件-------------------------------------------------------------------------------------- 219 总结-------------------------------------------------- ------------------------------------------------26参考文献-------------------------------------------------- ----------------------------------------------28 1零件的工艺分析1.1 零件的功用、结构及特点 车床尾座套筒是车床的主要零件，其结构合理与否、质量的好坏对加工过程、加工精度等有很大的影响，其主要作用是为轴类零件定心，同时具有辅助支撑和夹紧的功能。
尾座顶尖的定位精度直接影响机床加工工件的径向尺寸精度，以及圆度、圆柱度、同轴度等形位精度而套筒是直接用来装夹顶尖的，由此可见，车床套筒的加工质量将直接影响到机床的工作精度和使用寿命是一个运动频繁技术要求高的运动部件，对同轴度、耐磨性要求严格 1.2 主要表面及其技术要求1. φ550-0.013mm×276mm自身圆柱度公差为0.005mm2. Morse No.4的轴心线与φ550-0.013mm外圆的中心轴线的同轴度公差为φ0.01mm3. Morse No.4的轴心线的圆跳动公差为0.014. 键槽8mm相对于φ55mm外圆轴心线的平行度公差为0.025mm，对称度公差为0.1mm5. φ500-0.013mm×160mm表面淬火45～50HRC，Morse No.4内锥面表面淬火45～50HRC6. 锥孔涂色检查其接触面积应大于75%2毛坯的选择2.1确定毛坯的类型、制造方法和尺寸及公差 因尾座套筒对耐磨性和强度要求较高，其精度对车床的加工精度有很大影响，所以要选用材料为45钢，锻造成型，毛坯的尺寸为φ60×285mm2.2确定毛坯的技术要求1. 调质处理硬度为28~32HRC，以改善切削加工性能，为切削加工做准备。
2.3 绘制毛坯图3 基准的选择该零件图中较多尺寸及形位公差是以内孔及端面为设计基准的因此，采用先加工内孔，然后以内孔为精基准加工外圆根据各加工表面的基准如下表所示：1. 选择外圆表面作为粗基准定位加工孔，为后续工序加工出精基准，这样使外圆加工时的余量均匀，避免后续加工精度受到“误差复印”的影响2. 选择孔作为精基准，这样能在一次装夹中把大多数外圆表面加工出来，有利于保证加工面间相互位置精度 表3-1加工表面的基准序号加工部位基准选择1端面外圆毛坯表面2粗车外圆外圆毛坯表面3 φ28的内孔 粗车后外圆表面4Ф34mm×1.7mm槽粗车后外圆表面5 Morse No.4内锥面 φ550-0.013mm外圆表面 6 60°内锥面 φ550-0.013mm外圆表面7 φ6孔 外圆及端面8 铣R2×160mm油槽 φ550-0.013mm外圆表面9 铣 mm×200mm键槽 φ550-0.013mm外圆表面10 磨内孔 φ550-0.013mm外圆表面11 磨外圆 60°内锥面4拟定机械加工工艺一路线4.1确定各表面的加工方法根据各表面的加工精度和表面的粗糙度的要求，选定如下加工方法：套筒的端面、φ550-0.013mm外圆表面及倒角用车削,键槽及油槽采用铣削, φ28的内孔采用钻－扩，Morse No.4内锥面采用车—粗磨—精磨，mm 孔采用车—半精车—精车，60°内锥面采用车—研磨。
各部分加工方法如下：加工表面经济精度表面粗糙度Ra/μm加工方案套筒外圆面IT60.4粗车→粗磨→精磨莫氏4号锥面IT60.4粗车→粗磨→精磨套筒内孔右表面IT71.6钻→扩→粗铰→精铰套筒内孔中表面IT1212.5钻→扩平键槽IT70.8粗铣→半精铣→精铣半圆键槽IT83.2粗铣→半精铣→精铣 4.2拟定加工工艺路线工序号工序名称 工序内容定位基准工装00备料取棒料φ60×285mm10热处理正火20粗车1．夹一端车外圆至φ58mm，长200mm，车端面见平，钻孔φ20mm，深188mm，扩孔φ26mm，深188mm2. 调头装夹φ58mm外圆并找正，车另一端外圆至φ58mm，与另一端已加工部分接刀，车端面，保证总长280mm，钻孔23.5mm，钻通毛坯外圆表面三抓卡盘中心架车床30热处理调质28~32HRC40扩孔夹左端外圆，中心架托右端外圆，车右端面，保证总长278mm，扩φ26mm孔至φ28mm，深186mm，车右端φ32×60°内锥面50半精车1. 用两顶尖装夹工件，上卡箍，车外圆至±0.05mm，调头，车另外一端外圆，与前面已加工部分光滑接刀右端倒角2×45°，左端倒R3圆角，保持总长276mm。
2. 夹左端外圆，中心架托右端外圆，找正外圆，车mm孔至mm，深44.5mm，车Ф34mm×1.7mm槽，保证3.5mm和1.7mm3. 调头，夹右端外圆，中心架托左端外圆，找正外圆，车Morse No.4内锥面，至大端尺寸为mm，车左端头Ф36mm×60°内锥面 孔两顶尖车床中心架60划线钳工划R2×160mm油槽线， mm×200mm键槽线，Ф6mm的孔线外圆表面V形块70铣1. 以±0.05mm外圆定位装夹铣键槽 mm×200mm，并保证 mm（注意外圆加工余量）保证键槽与Фmm外圆轴心线的平行度和对称度2. 调头，以±0.05mm外圆定位装夹铣R2×160mm油槽铣床夹具80钻孔钻Ф6mm的孔，保证长度25mm孔，外圆表面机用平口钳垫铁90热处理左端Morse No.4锥孔及±0.05× 160mm长的外圆部分，加热淬火45～50HRC100研磨研磨两端60°内锥面外圆表面研磨机110粗磨夹右端外圆，中心架左托外圆，找正外圆，粗磨Morse No.4锥孔，留余量0.2mm外圆表面两顶尖，中心架，磨床120粗磨采用两顶尖定位装夹工件，粗磨Фmm外圆，留余量0.2mm孔两顶尖，磨床130精磨夹右端外圆，中心架托左端外圆，找正外圆，精磨Morse No.4锥孔至设计要求，大端为Ф±0.05mm，涂色检查，接触面积应大于75%。
修研60°锥面中心架，磨床140精车夹左端外圆，中心架托右端外圆，找正外圆，精车内孔mm至图样尺寸，深44.5mm至图样尺寸，修研60°锥面Фmm外圆表面中心架，车床150精磨采用两顶尖装夹，精磨外圆至图样尺寸两顶尖，磨床160检查检查各部分尺寸精度要求170入库清洗涂油入库5确定机械加工余量、工序尺寸的公差 1.加工余量可采用查表修正法确定，确定工序尺寸的一般加工方法是，由加工表面的最后工序往前一步推算，最后工序的工序尺寸按零件图样的要求标注当无基准转换时，同一表面多次加工的工序尺寸只与工序（或工步）的加工余量有关当基准不重合时，工序尺寸用工艺尺寸链解算中间工序尺寸按“单向、入体”原则标注，但毛坯和孔心距尺寸公差带一般去双向对称布置中间工序尺寸的公差可以从相应的加工经济精度表中查得尾座套筒车内孔（工序20、60和150）的加工余量、工序尺寸及其公差的确定按照钻→扩→半精车→精车加工方案，查阅《加工余量手册》，有精车余量Zjc=0.5mm；半精车余量Zbjc=3.5mm；扩孔余量Zk=6mm；钻孔余量Zz=20mm查《机械制造技术基础课程设计指导教程》表1-20确定各工序尺寸的加工精度等级为，精车：IT8；半精车：IT10；扩孔：IT12；钻孔：IT13。
根据上诉结果，再查标准公差数值表可确定各公步的公差值分别为，精车：0.025mm；半精车：0.05mm；扩孔：0.18mm；钻孔：0.27mm综上所述，该工序加工该定位孔各工步的工序尺寸及公差分别为，精车：mm；半精车：mm；扩孔：；钻孔：mm；它们的相互关系如表2.3所示为验证确定的尺寸及公差是否合理，进行精加工余量校核：Zmax=30+0.025-29.5=0.525mm；Zmin=29.5+0.05-30=-0.45mm；余量校核的结果表明，所确定的工序尺寸公差是合理的 根据上述原始资料和加工工艺，查各种表面加工余量表分别确定各加工表面的加工余量、工序尺寸及公差，如表5-1所示 表5-1 机械加工余量及工序尺寸工序名称工序基本余量工序精度IT标冷公差值T工序基本尺寸工序尺寸及偏差精车0.5IT8 T=0.02530.00Ф30.0+0.0250半精车3.5IT10 T=0.05030-0.5=29.5Ф29.5+0.0500扩孔6IT12 T=0.18029.5-3.5=26Ф26.0+0.1800钻孔20IT13 T=0.27026-6=20Ф20.0+0.2700毛坯3020-20=02.套筒外圆表面（工序20、50、130和160）的加工余量、工序尺寸及公差的确定按照粗车→半精车→粗磨→精磨的加工方案，查阅《机械加工余量手册》，有工序间的余量：精磨余量Zj=0. 2mm；粗磨余量Zcm=0.5mm；半精车余量Zbjc=2.5mm；粗车余量Zcc=2mm。
查表选定各工序尺寸的加工精度等级为，精磨：IT6；粗磨：IT8；半精车：IT9；粗车：IT12根据上述查询到的结果，再查对标准公差数值表可以确定各工步的公差值分别为，精磨：0.013mm；粗磨：0.05mm；半精车：0.1mm；粗车：0.28mm综上所述，各工序的工序尺寸及公差分别为，精磨：mm；粗磨：mm；半精车：mm；粗车：mm它们的相互关系如表2.4所示为验证确定的工序尺寸及公差是否合理，现对加工余量进行校核Z4max=55.2－55＋0.013=0.213mm； Z4min=55.2－0.05－55=0.15mm；Z3max=55.5－55.2＋0.05=0.4mm； Z3min=55.5－0.10－55.2=0.2mm；Z2max=58－55.5＋0.10=2.4mm； Z2min=58－0.28－55.5=2.22mm；余量校核的结果表明，所确定的工序尺寸及公差是合理的表5-2 工序尺寸及公差计算 （单位：mm）工序名称工序基本余量工序精度IT标冷公差值T工序基本尺寸工序尺寸及偏差精车0.2IT6 Tjc=0.01355.00Ф30.00-0.013半精车0.3IT8 Tbjc=0.05055+0.20=55.20Ф29.50-0.050扩孔2.5IT9 Tk=0.10055.20+0.3=55.50Ф26.0+0.050-0.050钻孔2IT12 Tz=0.28055.50+2.5=58.00Ф20.00-0.280毛坯5IT14 Tmp=0.580 58+2=60.0060±0.2903.莫氏四号锥孔（工序5、10、16、18和20）的加工余量、工序尺寸及公差按照钻孔→精车→热处理→粗磨→精磨的加工方案，查阅《机械加工余量手册》，有工序间的余量：精磨余量Zj=0. 2mm；粗磨余量Zcm=0.5mm；精车余量Zbjc=7mm；钻孔余量Zcc=23.5mm。
查表选定各工序尺寸的加工精度等级为，精磨：IT7；粗磨：IT8；精车：IT9；钻孔：IT11根据上述查询到的结果，再查对标准公差数值表可以确定各工步的公差值分别为，精磨：0.020mm；粗磨：0.05mm；精车：0.1mm；钻孔：0.20mm热处理用高频感应淬火，淬火方法是将工件加热到临界温度Ac3（亚共析钢）或Ac1（过共析钢）以上某一温度，保温一段时间，使之全部或部分奥氏体化，然后以大于临界冷却速度的冷速快冷到Ms以下（或Ms附近等温）进行马氏体（或贝氏体）转变的热处理工艺淬火的目的是使过冷奥氏体进行马氏体或贝氏体转变，得到马氏体或贝氏体组织，然后配合以不同温度的回火，以大幅提高莫氏四号锥面的强度、硬度、耐磨性、疲劳强度以及韧性等，从而满足各种套筒的使用要求6选择机床及工艺设备6.1 选择机床1）工序20 由于该加工零件是一根细长套筒，该工序又包含了7个工步，为了减少装夹次数，和装刀时间，故选用C6140型卧式车床，和Z512.2）工序40加工外圆最大直径为φ550-0.013mm，该工序包括3个工步，为减少装卸刀时间，选择CA6140型卧式车床及组合夹具3）工序50 此工序为半精车，选择CA6140型卧式车床及组合夹具。
4）工序60该工序只是划线，所以选择游标卡尺，划线平台，划针即可5) 工序70 该工序加工油槽和键槽，包括2个工步，选择X62W即可满足要求6）工序90由于该工序只有1个工步，且钻孔要求不高，选择Z512及组合夹具即可满足要求7）工序110该工序只有一个工步研磨60°内锥面，选择研磨机即可8）工序120该工序为粗磨Morse No.4,同时需要用到中心架，所以选择M2110A及中心架即可满足要求9）工序130该工序为粗磨φ550-0.013mm的外圆，为了保证同轴度，所以需要用两顶尖装夹，所以选用M1432磨床、专用夹具及中心架即可10）工序140该工序包括3个工步，精磨Morse No.4，并且检查，同时要修研60°内锥面，选择M2110A及莫氏四号锥度塞规即可满足设计要求11）工序150该工序包括3个工步，精车外圆，精车内孔mm至图样尺寸，修研60°内锥面，选择CA6140及中心架即可12）工序160该工序只有一个工步，精磨φ550-0.013mm的外圆，选择M1432即可6.2 选择刀具工序20：该零件不需要加工特性表面，小批量生产，故选用通用或标准刀具即可，选用45°端面刀和90°外圆车刀。
工序40：该工序不需要加工特性表面，单件小批量生产，车端面用45°端面刀工序50：该工序加工外圆及端面，选择选用45°端面刀和90°外圆车刀工序60：此工序不需要加工特性表面，只车内孔，故选用内孔车刀即可 工序80：此工序包括两个工步，铣键槽和油槽，可选用键槽铣刀和R2球头铣刀工序90：此工序主要内容是钻孔，且没有精度要求，所以选择φ6麻花钻即可满足要求工序110：此工序只有一个工步，主要是研磨60°内锥面，属于精加工，选择60°的角度砂轮工序120：此工序只有一个工步，主要是粗磨Morse No.4锥孔，选择Morse No.4砂轮即可工序130：此工序只有一个工步，主要是粗磨φ550-0.013mm的外圆，选择外圆砂轮即可满足要求工序140：该工序包括3个工步，精磨Morse No.4，并且检查，同时要修研60°内锥面，选择Morse No.4砂轮即可工序150：此工序主要内容是精车内孔，选择高速钢车刀即可满足要求工序160：此工序主要内容是精磨外圆，所以选择外圆砂轮即可满足精加工要求6.3选择夹具 该零件无特形加工表面，选用通用夹具，三爪卡盘，中心架，两顶尖铣键槽和油槽时，选用铣床专用夹具，也可以用铣槽夹具，主要保证键槽形状位置精度。
6.4选择量具工序20，30：工序20，30 属于粗加工阶段，对尺寸精度要求不高，故可选用测量范围在0~300的大量程游标卡尺工序40：此工序要测量孔深，保证孔的深度，古选择深度游标卡尺，测量范围0~200, 读数值0.01，示值误差±0.01工序50, 60, 70：工序50, 60属于半精加工阶段，选择故可选用测量范围在0~300的大量程游标卡尺，读数值0.01，示值误差±0.01工序80：此工序加工精度要求高，特别是键槽的精度，故选择千分尺工序90：此工序加工的是非重要部分，不需要很高精度，故选择游标卡尺即可满足要求工序110：此工序加工的是60°内锥面，选择塞规即可工序120：此工序加工的是Morse No.4锥孔，选择Morse No.4塞规工序130：此工序加工的是φ550-0.013mm的外圆，精度要求高，选择千分尺以保证精度要求工序140：此工序是Morse No.4锥孔的精加工，选择Morse No.4塞规工序150：此工序是空的精加工，所以选择游标卡尺及塞规以保证精度要求工序160：此工序是外圆的精加工，此外圆要与其他孔配合，精度要求高，选择千分尺测量工序170：此工序主要检验各部分的尺寸精度要求，需要用到游标卡尺，千分尺，塞规。
7 确定切削用量及基本工时1.工序20步骤如下：(1)工步1——粗车外圆1)确定背吃刀量：取套筒外圆面的ap1=2mm2)确定进给量f：根据机械制造课程设计指导书表5-102查得f=0.6~0.7mm/r；查表5-5根据机床的纵向进给量，取f=0.86mm/r3)确定切削速度Vc:查表5-109和5-110，查得Cv=235，xv=0.12，yv=0.36，m=0.2，修正系数KMv=1.44，KHv=1.04，K hv=0.8，Kkrv=0.81，Ktv=1，刀具寿命为T=60min Vc=（ Cv/Tmapxvfyv）Kv =235×0.81×1.44×1.04×0.8/（600.2×20.12×0.860.36）=97.69m/min4)确定机床转速n：n=1000Vc/πdw=1000×97.69/3.14×60=518.52r/min查表5-5得相近的机床转速为500r/min,所以实际切削速度为94.2m/min5)计算基本时间Tj：切削加工长度200mm=（200+4）/500×0.86=0.48min6)辅助时间：装夹工件的时间为0.8min，测量时间为0.5min共计Ti=1.3min总Tj=1.78min(2)工步2——钻孔和扩孔1）钻孔 参照《机械制造技术课程设计指导》选取Ф20的锥柄麻花钻；进给量参照《机械制造技术课程设计指导》表5-113选取每转进给量f=0.4mm/r；参照《机械制造技术基础课程设计》表5-113切削速度v=20m/min。
2)切削速度的计算根据公式n=1000Vc/πdw=1000×20/3.14×20=318.47r/min参照《机械制造技术课程设计指导》表5-4所列CA6140车床的主轴转速，取转速则可求得该工步的实际切削速度3)计算基本时间Tj：加工孔深188mm切入量Y=[d/2×cotФ+(1~2)]=6.8~7.8mm式中d为钻头直径，Ф为钻头半顶角，常为60°取y=7mmTj=(l+y)/nf=(188+7)/250×0.4=1.95min4)确定辅助时间Tf查表5-153，变换刀架的时间为0.05min,变速或者变换进给量的时间为0.02min,启动和调节切削液的时间为0.05min,总共用时Tf=0.12min总Tj=1.95+0.12=2.07min5)扩孔计算方法同上，ap=3mm，进给量f=0.5mm/r,机床转速320r/min,切削速度v=25m/min,基本时间T=1.23min,辅助时间Tf=0.1min总时间T=3.4min(3)工步3——调头车外圆1）确定背吃刀量：取套筒外圆面的ap1=2mm2）确定进给量f：根据机械制造课程设计指导书表5-102查得f=0.6~0.7mm/r；查表5-5根据机床的纵向进给量，取f=0.86mm/r。
3） 确定切削速度Vc:查表5-109和5-110，查得Cv=235，xv=0.12，yv=0.36，m=0.2，修正系数KMv=1.44，KHv=1.04，K hv=0.8，Kkrv=0.81，Ktv=1，刀具寿命为T=60min Vc=（ Cv/Tmapxvfyv）Kv =235×0.81×1.44×1.04×0.8/（600.2×20.12×0.860.36）=97.69m/min4）确定机床转速n：n=1000Vc/πdw=1000×97.69/3.14×60=518.52r/min查表5-5得相近的机床转速为500r/min,所以实际切削速度为94.2mm/min85+4）/500×0.86=0.21min5）辅助时间：装夹工件的时间为0.8min，测量时间为0.5min共计Ti=1.3minT总=0.21+1.3=1.51min2.工序40——车套筒右端面，扩孔，车右端60°内锥面(1)工步1——车套筒右端面1)背吃刀量的确定 背吃刀量直接取为加工余量，故有背吃刀量ap1=3mm；2)进给量的确定 参照《机械制造技术基础课程设计》表5-114，按被加工端面直径为60mm的条件选取，工步1的每转进给量f取为0.10mm/r；3)切削速度的计算 参照该书表5-114，切削速度v可取为10m/min。
切削速度 可求主轴转速为，参照《实用机械制造工艺设计手册》表5-4所列CA6140车床的主轴转速，取转速则可求得该工步的实际切削速度4)计算基本时间T=L/nf=6/6.3=0.95min(2)工步2——扩孔1)背吃刀量的确定 而工步2按照表5—113选择Ф28锥柄麻花钻确定，取背吃刀量ap2=d2 -d1/2=28-26/2=1mm2)进给量的确定 由该书表5-114，可选取工步2的每转进给量f=0.25mm/r3)切削速度的计算 由表5-114，根据工件材料为45钢的条件选取，切削速度v可取为22m/min求得该工步钻头转速n=330.32r/min，参照表4-9所列CA6140车床的主轴转速，取转速n=320r/min则可求得该工步的实际钻削速度被加工孔长186mm,切入量计算方法同上，取y=6mm，时间T=（186+6）/320/0.25=2.4min3.工序50——半精车1)确定背吃刀量：取套筒外圆面的ap1=1.5mm2)确定进给量f：根据机械制造课程设计指导书表5-102查得f=0.6~0.7mm/r；查表5-5根据机床的纵向进给量，取f=1.02mm/r。
3)确定切削速度Vc:查表5-109和5-110，查得Cv=235，xv=0.12，yv=0.36，m=0.2，修正系数KMv=1.44，KHv=1.04，K hv=0.8，Kkrv=0.81，Ktv=1，刀具寿命为T=60min Vc=（ Cv/Tmapxvfyv）Kv =235×0.81×1.44×1.04×0.8/（600.2×1.50.12×1.020.36）=95.82m/min4)确定机床转速n：n=1000Vc/πdw=1000×95.82/3.14×60=508.60r/min查表5-5得相近的机床转速为500r/min,所以实际切削速度为91.06mm/min5)计算基本时间Tj：切削加工长度200mm=（200+4）/500×1.02=0.4min6)辅助时间：装夹工件的时间为0.8min，测量时间为0.5min共计Ti=1.3min7）孔口倒角取n=900，则T=0.004min,辅助时间Tf=0.1min总Tj=1.804min4.工序60——半精车孔，槽（1） 工步1——车孔1） 确定被吃刀量ap1=0.75mm；2）确定进给量f：根据机械制造课程设计指导书表5-102查得f=0.4~0.5mm/r；查表5-5根据机床的纵向进给量，取f=1.14mm/r。
3)确定切削速度Vc:查表5-109和5-110，查得Cv=210，xv=0.14，yv=0.41，m=0.18，修正系数KMv=1.44，KHv=0.84，K hv=0.9，Kkrv=0.81，Ktv=1，刀具寿命为T=60min Vc=（ Cv/Tmapxvfyv）Kv =210×0.9×1.44×0.81×0.84/（600.18×0.750.14×1.140.41）=197m/min4)确定机床转速n：n=1000Vc/πdw=1000×197/3.14×60=1045.65r/min查表5-5得相近的机床转速为900r/min,所以实际切削速度为83.37mm/min5)计算基本时间Tj：切削加工长度44.5mm=（44.5+4）/900×1.14=0.05min6)辅助时间：装夹工件的时间为0.8min，测量时间为0.5min共计Ti=1.3min总Tj=1.35min（2）工步2——车槽1.7φ341）确定背吃刀量ap单面加工余量为2mm，一次走刀加工，ap2mm2）确定进给量f：根据表5-106查的f=0.10～0.12mm/r查表5-5根据机床的横向进给量f=0.12mm/r3）确定切削速度vc根据表5-109和5-110查的：CV=38,m=0.2，Yv=0.8，m=0.2修正系数KMv=0.69,KHv=0.84 ，Khv=1， kkrv=0.81 ，ktv=0.65，刀具寿命选T=60min。
则： Vc=（ Cv/Tmapxvfyv）Kv =38×0.69×0.65×0.81×0.84/（600.2×20×0.120.8）=27.62m/min4）确定机床主轴转速n n=1000Vc/πdw=1000×27.62/3.14×60=146.6r/min 根据表5-5查的相近较小的机床转速为160r/min所以实际切削速度为17.08m/min5）计算基本时间Tj：切槽刀主偏角Kr90°，切削加工长度，L1.7mm，背吃刀量ap2mm，查表5-138和5-139得：，取l14mm，l2（3～5）mm，单件小批量生产取l30mmL= L1+L2+ l1+ l2+ l3 1.7+4+4 9.7mm=9.7/160/0.12=0.51min6）辅助时间Tf 查表5-153，装夹工件的时间为1min，启动机床的时间为0.02min，启动和调节切削液的时间为0.1min，取量具和测量尺寸的时间为0.5min，共计时间为： Tf1+0.2+0.1+0.5=1.62minT总=0.51+1+0.02+0.1+0.5=2.12min5.工序70——划线划线时间为T=1.5min6.工序80——铣键槽，油槽（1）工步1——铣键槽1）确定背吃刀量ap1=4mm2）进给量的确定 据《机械制造技术课程设计指导》表5－119杳得f＝0.06—0.10mm/r取f=0.08mm/r3）确定切削速度Vc据《机械制造技术课程设计指导》表5—124得Vc=20—40m/min，取Vc=30m/min。
4）确定机床主轴转速=173.71m/min据《机械制造技术课程设计指导》表5-9得相应铣床转速为200r/min，故实际切削速度Vc=34.54m/min5）基本时间计算：键槽长200mm,切入量取6mmTj==(200+6)/200/0.08=12.88min6) 辅助时间Tt查表5－153《机械制造技术课程设计指导》表5－153换刀的时间为0.1min,变速或变换进给量时间为0.02min，取下工件时间为0.2min共计Tf=0.32minT总=12.88+0.1+0.02+0.2=13.3min （2）工步2——铣油槽1）确定背吃刀量ap1=2mm2）进给量的确定 据《机械制造技术课程设计指导》表5－119杳得f＝0.15—0.25mm/r取f=0.2mm/r3）确定切削速度Vc据《机械制造技术课程设计指导》表5—124得Vc=20—40m/min，取Vc=30m/min4）确定机床主轴转速=173.71m/min据《机械制造技术课程设计指导》表5-9得相应铣床转速为200r/min，故实际切削速度Vc=34.54m/min5）基本时间计算：键槽长160mm,切入量取6mmTj==(160+6)/200/0.2=4.15min6) 辅助时间Tt查表5－153《机械制造技术课程设计指导》表5－153换刀的时间为0.1min,变速或变换进给量时间为0.02min，取下工件时间为0.2min共计Tf=0.32minT总=4.15+0.1+0.02+0.2=4.47min 5.工序110——研磨锥面1)背吃刀量的确定 依据工序尺寸及工序余量，取轴径方向ap1=0.1mm2)进给量的确定 参照《使用机械制造工艺设计手册》表5-58，工件磨削表面直径按55mm选取，工件回转的圆周速度取为1.5m/min，则取工件每转的纵进给量f=0.5mm/r；采用切入的磨削方法。
3)磨削速度的计算 参照《金属机械加工工艺人员手册》[13]的表10-213，取切削速度v为30m/min求得转速为，查找《机械制造装备设计》书中图2-6（机床主传动系统转速图），取转速n=320r/min再将此转速代入上面的公式，可以反求得该工序的实际磨削速度为 4）时间计算T=4/320/0.5=0.03min5)辅助时间计 算查表5－153《机械制造技术课程设计指导》表5－153换刀的时间为0.1min,变速或变换进给量时间为0.02min，取下工件时间为0.2min共计Tf=0.32minT总=0.03+0.32=0.35min6.工序120——粗磨Morse No.47.工序130——粗磨外圆1)背吃刀量的确定 依据工序尺寸及工序余量，取轴径方向ap1=0.3mm；纵向的背吃刀量ap2=0.1mm2)进给量的确定 参照《使用机械制造工艺设计手册》表5-58，工件磨削表面直径按55mm选取，工件回转的圆周速度取为18m/min，则取工件每转的纵进给量f=0.5mm/r；采用切入的磨削方法3)磨削速度的计算 参照《金属机械加工工艺人员手册》[13]的表10-213，取切削速度v为25m/min。
求得转速为，查找《机械制造装备设计》书中图2-6（机床主传动系统转速图），取转速n=150r/min再将此转速代入上面的公式，可以反求得该工序的实际磨削速度为 4）时间计算T=276/150/0.5=3.68min5)辅助时间计算 查表5-153，装夹工件的时间为1min，启动机床的时间为0.02min，启动和调节切削液的时间为0.1min，取量具和测量尺寸的时间为0.5min，共计时间为： Tf1+0.2+0.1+0.5=1.62minT总=3.68+1.62=5.3min8.工序140——精磨Morse No.49.工序150——精车孔，修研60°内锥面(1)工步1——车孔1)确定被吃刀量ap1=0.25mm；2）确定进给量f：根据机械制造课程设计指导书表5-102查得f=0.4~0.5mm/r；查表5-5根据机床的纵向进给量，取f=1.14mm/r3)确定切削速度Vc:查表5-109和5-110，查得Cv=210，xv=0.14，yv=0.41，m=0.18，修正系数KMv=1.44，KHv=0.84，K hv=0.9，Kkrv=0.81，Ktv=1，刀具寿命为T=60min。
Vc=（ Cv/Tmapxvfyv）Kv =210×0.9×1.44×0.81×0.84/（600.18×0.250.14×1.140.41）=101.75m/min4)确定机床转速n：n=1000Vc/πdw=1000×101.75/3.14×60=540r/min查表5-5得相近的机床转速为560r/min,所以实际切削速度为52.75mm/min5)计算基本时间Tj：切削加工长度45mm=（45+4）/560/1.14=0.08min6)辅助时间：装夹工件的时间为0.8min，测量时间为0.5min共计Ti=1.3min总Tj=1.38min(2)工步2——修研修研60°内锥面1)背吃刀量的确定 依据工序尺寸及工序余量，取轴径方向ap1=0.05mm2)进给量的确定 参照《使用机械制造工艺设计手册》表5-58，工件磨削表面直径按55mm选取，工件回转的圆周速度取为1.5m/min，则取工件每转的纵进给量f=0.5mm/r；采用切入的磨削方法3)磨削速度的计算 参照《金属机械加工工艺人员手册》[13]的表10-213，取切削速度v为30m/min求得转速为，查找《机械制造装备设计》书中图2-6（机床主传动系统转速图），取转速n=320r/min。
再将此转速代入上面的公式，可以反求得该工序的实际磨削速度为 4）时间计算T=4/320/0.5=0.03min5)辅助时间计 算查表5－153《机械制造技术课程设计指导》表5－153换刀的时间为0.1min,变速或变换进给量时间为0.02min，取下工件时间为0.2min共计Tf=0.32minT总=0.03+0.32=0.35min10.工序160——精磨外圆1)背吃刀量的确定 依据工序尺寸及工序余量，取轴径方向ap1=0.05mm；纵向的背吃刀量ap2=0.1mm2)进给量的确定 参照《使用机械制造工艺设计手册》表5-58，工件磨削表面直径按55mm选取，工件回转的圆周速度取为25m/min，则取工件每转的纵进给量f=1.2mm/r；采用切入的磨削方法3)磨削速度的计算 参照《金属机械加工工艺人员手册》[13]的表10-213，取切削速度v为30/min求得转速为，查找《机械制造装备设计》书中图2-6（机床主传动系统转速图），取转速n=200r/min再将此转速代入上面的公式，可以反求得该工序的实际磨削速度为 4）时间计算T=276/200/1.2=1.15min5)辅助时间计算 查表5-153，装夹工件的时间为1min，启动机床的时间为0.02min，启动和调节切削液的时间为0.1min，取量具和测量尺寸的时间为0.5min，共计时间为： Tf1+0.2+0.1+0.5=1.62minT总=1.15+1.62=2.67min2)粗磨锥度为1﹕20的锥面①确定径向进给量fr： 按表5-133得fr=1~2mm／min,横向磨削磨削力大，所以取fr=1.5mm／min。
②计算基本时间Tj： 径向进给量fr=1.5mm／min，光磨时间t查表5-148得t=0.24min，查表5-149得k1=1.60，查表5-145的k=1.1 ③辅助时间Tf：查表5-152得，夹紧时间0.8min，启动机床时间0.02min，调节尾座偏心，以便车锥度0.5min，启动和调节切削液0.05min,取量具并测量尺寸的时间为0.5min共计Tf=1.87min8填写工艺文件太原科技大学华科学院机械加工工序卡片产品型号零件图号产品名称零件名称尾座套筒共 14 页第 1 页车 间工序号工序名材料牌号20车，钻45钢毛坯种类毛坯外形尺寸每毛坯可制件数每台件数锻件11设备名称设备型号设备编号同时加工件数车床C61401夹具编号夹具名称切削液通用夹具2～3%乳化液工位器具编号工位器具名称工序工时准终单件工步号工 步 内 容工 艺 装 备主轴转速/(r/min)切削速度/(m/min)进给量/(mm/r)背吃刀量/(mm)进给次数工步工时机动辅助1夹一端车外圆至φ58mm，长200mm，车端面见平车床50094.20.8620.481.32车φ20的孔，深188mm车床25015.70.4101.950.12描 图描 校底图号装订号3扩φ20孔至φ26320250.531.230.14调头车外圆50094.20.8620.211.3设计(日期)审核(日期)标准化(日期)会签(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期。
