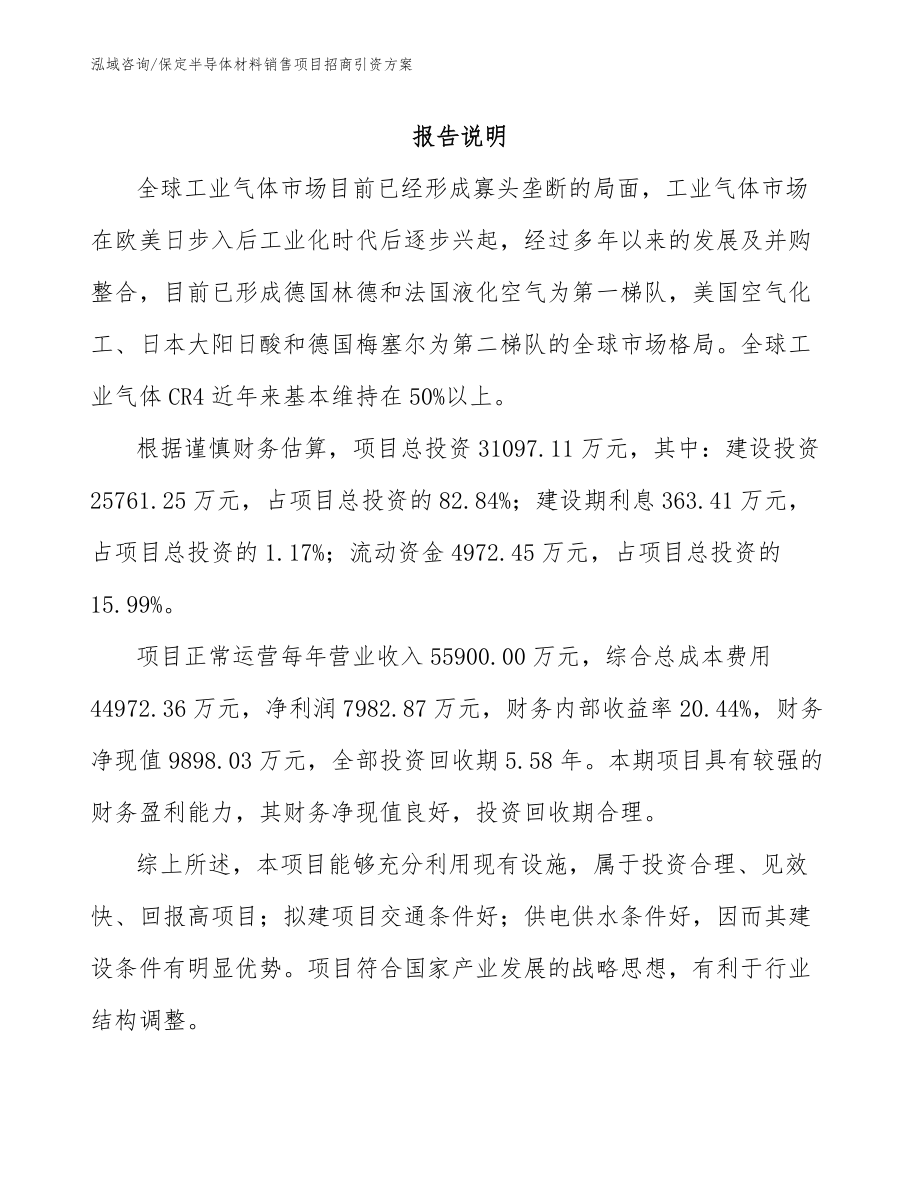

泓域咨询/保定半导体材料销售项目招商引资方案报告说明全球工业气体市场目前已经形成寡头垄断的局面，工业气体市场在欧美日步入后工业化时代后逐步兴起，经过多年以来的发展及并购整合，目前已形成德国林德和法国液化空气为第一梯队，美国空气化工、日本大阳日酸和德国梅塞尔为第二梯队的全球市场格局全球工业气体CR4近年来基本维持在50%以上根据谨慎财务估算，项目总投资31097.11万元，其中：建设投资25761.25万元，占项目总投资的82.84%；建设期利息363.41万元，占项目总投资的1.17%；流动资金4972.45万元，占项目总投资的15.99%项目正常运营每年营业收入55900.00万元，综合总成本费用44972.36万元，净利润7982.87万元，财务内部收益率20.44%，财务净现值9898.03万元，全部投资回收期5.58年本期项目具有较强的财务盈利能力，其财务净现值良好，投资回收期合理综上所述，本项目能够充分利用现有设施，属于投资合理、见效快、回报高项目；拟建项目交通条件好；供电供水条件好，因而其建设条件有明显优势项目符合国家产业发展的战略思想，有利于行业结构调整本报告基于可信的公开资料，参考行业研究模型，旨在对项目进行合理的逻辑分析研究。
本报告仅作为投资参考或作为参考范文模板用途目录第一章 项目概述 8一、 项目名称及投资人 8二、 编制原则 8三、 编制依据 9四、 编制范围及内容 9五、 项目建设背景 9六、 结论分析 10主要经济指标一览表 12第二章 背景及必要性 15一、 封装材料 15二、 硅片 17三、 陶瓷基板 23四、 深入推进协同发展 25第三章 市场分析 27一、 湿电子化学品 27二、 半导体材料行业规模 29第四章 项目选址 31一、 项目选址原则 31二、 建设区基本情况 31三、 推动产业转型升级，加快构建现代化产业体系 34四、 推进区域协调发展，加速新型城镇化进程 37五、 项目选址综合评价 39第五章 建筑工程技术方案 40一、 项目工程设计总体要求 40二、 建设方案 41三、 建筑工程建设指标 42建筑工程投资一览表 42第六章 发展规划分析 44一、 公司发展规划 44二、 保障措施 48第七章 法人治理 51一、 股东权利及义务 51二、 董事 53三、 高级管理人员 57四、 监事 60第八章 SWOT分析 61一、 优势分析（S） 61二、 劣势分析（W） 63三、 机会分析（O） 63四、 威胁分析（T） 65第九章 项目节能方案 69一、 项目节能概述 69二、 能源消费种类和数量分析 70能耗分析一览表 71三、 项目节能措施 71四、 节能综合评价 73第十章 原辅材料及成品分析 74一、 项目建设期原辅材料供应情况 74二、 项目运营期原辅材料供应及质量管理 74第十一章 进度计划 75一、 项目进度安排 75项目实施进度计划一览表 75二、 项目实施保障措施 76第十二章 劳动安全生产 77一、 编制依据 77二、 防范措施 79三、 预期效果评价 85第十三章 投资估算 86一、 投资估算的依据和说明 86二、 建设投资估算 87建设投资估算表 89三、 建设期利息 89建设期利息估算表 89四、 流动资金 90流动资金估算表 91五、 总投资 92总投资及构成一览表 92六、 资金筹措与投资计划 93项目投资计划与资金筹措一览表 93第十四章 项目经济效益 95一、 基本假设及基础参数选取 95二、 经济评价财务测算 95营业收入、税金及附加和增值税估算表 95综合总成本费用估算表 97利润及利润分配表 99三、 项目盈利能力分析 99项目投资现金流量表 101四、 财务生存能力分析 102五、 偿债能力分析 102借款还本付息计划表 104六、 经济评价结论 104第十五章 招标、投标 105一、 项目招标依据 105二、 项目招标范围 105三、 招标要求 105四、 招标组织方式 106五、 招标信息发布 109第十六章 项目风险防范分析 110一、 项目风险分析 110二、 项目风险对策 112第十七章 项目综合评价 115第十八章 附表 117营业收入、税金及附加和增值税估算表 117综合总成本费用估算表 117固定资产折旧费估算表 118无形资产和其他资产摊销估算表 119利润及利润分配表 119项目投资现金流量表 120借款还本付息计划表 122建设投资估算表 122建设投资估算表 123建设期利息估算表 123固定资产投资估算表 124流动资金估算表 125总投资及构成一览表 126项目投资计划与资金筹措一览表 127第一章 项目概述一、 项目名称及投资人（一）项目名称保定半导体材料销售项目（二）项目投资人xx有限公司（三）建设地点本期项目选址位于xx（以选址意见书为准）。
二、 编制原则1、所选择的工艺技术应先进、适用、可靠，保证项目投产后，能安全、稳定、长周期、连续运行2、所选择的设备和材料必须可靠，并注意解决好超限设备的制造和运输问题3、充分依托现有社会公共设施，以降低投资，加快项目建设进度4、贯彻主体工程与环境保护、劳动安全和工业卫生、消防同时设计、同时建设、同时投产5、消防、卫生及安全设施的设置必须贯彻国家关于环境保护、劳动安全的法规和要求，符合行业相关标准6、所选择的产品方案和技术方案应是优化的方案，以最大程度减少投资，提高项目经济效益和抗风险能力科学论证项目的技术可靠性、项目的经济性，实事求是地作出研究结论三、 编制依据1、承办单位关于编制本项目报告的委托；2、国家和地方有关政策、法规、规划；3、现行有关技术规范、标准和规定；4、相关产业发展规划、政策；5、项目承办单位提供的基础资料四、 编制范围及内容按照项目建设公司的发展规划，依据有关规定，就本项目提出的背景及建设的必要性、建设条件、市场供需状况与销售方案、建设方案、环境影响、项目组织与管理、投资估算与资金筹措、财务分析、社会效益等内容进行分析研究，并提出研究结论五、 项目建设背景PVD技术是制备薄膜材料的主要技术之一，指在真空条件下采用物理方法，将某种物质表面气化成气态原子、分子或部分电离成离子，并通过低压气体（或等离子体）过程，在基板材料表面沉积具有某种特殊功能的薄膜材料的技术。
PVD技术已成为目前主流镀膜方法，主要包括溅射镀膜和真空蒸发镀膜用于制备薄膜材料的物质，统称为PVD镀膜材料经济实力显著增强经济规模明显扩大，经济结构更加优化，创新能力进一步增强，发展质量效益明显提升，产业基础高级化、产业链现代化水平日趋凸显，实体经济和先进制造业、数字经济加快发展，农业基础更加稳固，现代化经济体系建设取得重大进展，综合经济实力大幅攀升，重返全省第一方阵，在推动经济高质量发展方面走在前列改革开放深入推进重点领域和关键环节改革取得突破性进展，基本建成高标准市场体系，市场主体更加充满活力；全方位开放步伐加快，开发区能级大幅提升，开放型经济新体制基本形成，基本建成全省营商环境最优市、市场机制最活市、改革探索领跑市，在更深层次改革、更高水平开放方面走在前列六、 结论分析（一）项目选址本期项目选址位于xx（以选址意见书为准），占地面积约65.00亩二）建设规模与产品方案项目正常运营后，可形成年产xx立方米半导体材料销售的生产能力三）项目实施进度本期项目建设期限规划12个月四）投资估算本期项目总投资包括建设投资、建设期利息和流动资金根据谨慎财务估算，项目总投资31097.11万元，其中：建设投资25761.25万元，占项目总投资的82.84%；建设期利息363.41万元，占项目总投资的1.17%；流动资金4972.45万元，占项目总投资的15.99%。
五）资金筹措项目总投资31097.11万元，根据资金筹措方案，xx有限公司计划自筹资金（资本金）16263.92万元根据谨慎财务测算，本期工程项目申请银行借款总额14833.19万元六）经济评价1、项目达产年预期营业收入（SP）：55900.00万元2、年综合总成本费用（TC）：44972.36万元3、项目达产年净利润（NP）：7982.87万元4、财务内部收益率（FIRR）：20.44%5、全部投资回收期（Pt）：5.58年（含建设期12个月）6、达产年盈亏平衡点（BEP）：22520.36万元（产值）七）社会效益经分析，本期项目符合国家产业相关政策，项目建设及投产的各项指标均表现较好，财务评价的各项指标均高于行业平均水平，项目的社会效益、环境效益较好，因此，项目投资建设各项评价均可行建议项目建设过程中控制好成本，制定好项目的详细规划及资金使用计划，加强项目建设期的建设管理及项目运营期的生产管理，特别是加强产品生产的现金流管理，确保企业现金流充足，同时保证各产业链及各工序之间的衔接，控制产品的次品率，赢得市场和打造企业良好发展的局面本项目实施后，可满足国内市场需求，增加国家及地方财政收入，带动产业升级发展，为社会提供更多的就业机会。
另外，由于本项目环保治理手段完善，不会对周边环境产生不利影响因此，本项目建设具有良好的社会效益八）主要经济技术指标主要经济指标一览表序号项目单位指标备注1占地面积㎡43333.00约65.00亩1.1总建筑面积㎡75139.381.2基底面积㎡26866.461.3投资强度万元/亩383.822总投资万元31097.112.1建设投资万元25761.252.1.1工程费用万元22656.972.1.2其他费用万元2585.042.1.3预备费万元519.242.2建设期利息万元363.412.3流动资金万元4972.453资金筹措万元31097.113.1自筹资金万元16263.923.2银行贷款万元14833.194营业收入万元55900.00正常运营年份5总成本费用万元44972.36""6利润总额万元10643.82""7净利润万元7982.87""8所得税万元2660.95""9增值税万元2365.19""10税金及附加万元283.82""11纳税总额万元5309.96""12工业增加值万元18273.16""13盈亏平衡点万元22520.36产值14回收期年5.5815内部收益率20.44%所得税后16财务净现值万元9898.03所得税后第二章 背景及必要性一、 封装材料芯片封装工艺流程包括来料检查、贴膜、磨片、贴片、划片、划片检测、装片、键合、塑封、打标、切筋打弯、品质检验，最终是产品出货。
在这一过程中，就需要用到封装基板、引线框架、键合丝、包封材料、陶瓷基板、粘接材料等封装材料，这些材料是芯片完成封装出货的重要支撑传统的IC封装采用引线框架作为IC导通线路与支撑IC的载体，连接引脚于导线框架的两旁或四周，如四侧引脚扁平封装（QuadFlatPackage，简称QFP）、方形扁平无引脚封装（QuadFlatNo-leads，简称QFN）等随着技术发展，IC的线宽不断缩小，集成度稳步提高，IC封装逐步向着超多引脚、窄节距、超小型化方向发展20世纪90年代中期，一种以球栅阵列封装（BallGridArray，简称BGA）、芯片尺寸封装（ChipScalePackage，简称CSP）为代表的新型IC高密度封装形式问世，从而产生了一种新的封装载体——封装基板在高阶封装领域，封装基板已取代传统引线框架，成为芯片封装中不可或缺的一部分，不仅为芯片提供支撑、散热和保护作用，同时为芯片与PCB母板之间提供电子连接，起着“承上启下”的作用；甚至可埋入无源、有源器件以实现一定系统功能封装基板在HDI板的基础上发展而来，是适应电子封装技术快速发展而向高端技术的延伸，作为一种高端的PCB，封装基板具有高密度、高精度、高性能、小型化及薄型化等特点。
根据Prismark数据，2021年全球PCB行业产值为804.49亿美元，同比增长23.4%，预计2021-2026年全球PCB行业的复合增长率为4.8%下游应用中，通讯占比32%，计算机占比24%，消费电子占比15%，汽车电子占比10%，服务器占比10%从产品结构来看，IC封装基板和HDI板虽然占比不高，分别占比17.6%和14.7%，但却是主要的增长驱动因素2021年全球IC封装基板行业整体规模达141.98亿美元、同比增长39.4%，已超过柔性板成为印制电路板行业中增速最快的细分子行业2021年中国IC封装基板（含外资厂商在国内工厂）市场规模为23.17亿美元、同比增长56.4%，仍维持快速增长的发展态势预计2026年全球IC封装基板、HDI板的市场规模将分别达到214.35/150.12亿美元，2021-2026年的CAGR分别为8.6%/4.9%预计2026年中国市场IC封装基板（含外资厂商在国内工厂）市场规模将达到40.19亿美元，2021-2026年CAGR为11.6%，高于行业平均水平封装基板与传统PCB的不同之处在于两大核心壁垒：加工难度高、投资门槛高从产品层数、厚度、线宽与线距、最小环宽等维度看，封装基板未来发展将逐步精密化与微小化，而且单位尺寸小于150*150mm，是更高端的PCB，其中线宽/线距是产品的核心差异，封装基板的最小线宽/线距范围在10~130μm，远远小于普通多层硬板PCB的50~1000μm。
目前全球封装基板厂商主要分布在日本、韩国和中国台湾，根据Prismark和集微咨询数据，2020年封装基板市场格局较为分散，中国台湾厂商欣兴电子/南亚电路/景硕科技/日月光材料占比分别为15%/9%/9%/4%，产品主要有WB和FC封装基板；日本厂商揖斐电/新光电气/京瓷占比分别为11%/8%/5%，产品主要为FC封装基板；韩国厂商三星电机/信泰电子/大德电子占比分别为10%/7%/5%，产品主要为FC封装基板二、 硅片硅基半导体材料是目前产量最大、应用最广的半导体材料，通常将95-99%纯度的硅称为工业硅沙子、矿石中的二氧化硅经过纯化，可制成纯度98%以上的硅；高纯度硅经过进一步提纯变为纯度达99.9999999%至99.999999999%（9-11个9）的超纯多晶硅；超纯多晶硅在石英坩埚中熔化，并掺入硼（P）、磷（B）等元素改变其导电能力，放入籽晶确定晶向，经过单晶生长，便生长出具有特定电性功能的单晶硅锭单晶硅的制备方法通常有直拉法（CZ）和区熔法（FZ），直拉法硅片主要用在逻辑、存储芯片中，市占率约95%，区熔法硅片主要用在部分功率芯片中，市占率约4%熔体的温度、提拉速度和籽晶/石英坩埚的旋转速度决定了单晶硅锭的尺寸和晶体质量，掺杂的硼（P）、磷（B）等杂质元素浓度决定了单晶硅锭的电特性。
单晶硅锭制备好后，再经过切段、滚磨、切片、倒角、抛光、激光刻、包装后，便成为硅片根据纯度不同，分为半导体硅片和光伏硅片，半导体硅片要求硅含量为9N（99.9999999%）-11N（99.999999999%），而光伏用硅片一般在4N-6N之间即可，下游应用主要包括消费电子、通信、汽车、航空航天、医疗、太阳能等领域硅片制备好之后，再经过一列热处理、光刻、刻蚀、薄膜沉积、清洗、CMP、测试等环节，便可成功制得硅晶圆，具体分为几部分：1）晶圆：制作半导体集成电路的核心原料板；2）Die：晶圆上有很多小方块，每一个正方形是一个集成电路芯片；3）划线：这些芯片之间实际上有间隙，这个间距叫做划线，划线的目的是在晶圆加工后将每个芯片切割出来并组装成一个芯片；4）平区：引入平区是为了识别晶圆结构，并作为晶圆加工的参考线由于晶圆片的结构太小，肉眼无法看到，所以晶圆片的方向就是根据这个平面区域来确定的；5）切口：带有切口的晶圆最近已经取代了平面区域，因为切口晶圆比平区晶圆效率更高，可以生产更多的芯片半导体硅片通常可以按照尺寸、工艺两种方式进行分类按照尺寸分类，半导体硅片的尺寸（以直径计算）主要包括23mm、25mm、28mm、50mm（2英寸）、75mm（3英寸）、100mm（4英寸）、125mm（5英寸）、150mm（6英寸）、200mm（8英寸）与300mm（12英寸）等规格。
自1960年生产出23mm的硅片之后，硅片尺寸就越来越大，到2002年已经可以量产300mm（12英寸）硅片，厚度则达到了历史新高775μm当硅片尺寸越大，单个硅片上的芯片数量就越多，从而能够提高生产效率、降低生产成本300mm硅片是200mm硅片面积的2.25倍，生产芯片数量方面，根据SiliconCrystalStructureandGrowth数据，以1.5cm×1.5cm的芯片为例，300mm硅片芯片数量232颗，200mm硅片芯片数量88颗，300mm硅片是200mm硅片芯片数量的2.64倍根据应用领域的不同，越先进的工艺制程往往使用更大尺寸的硅片生产因此，在摩尔定律的驱动下，工艺制程越先进，生产用的半导体硅片尺寸就越大目前全球半导体硅片以12英寸为主，根据SEMI数据，2020年全球硅片12英寸占比69%，8英寸占比24%，6英寸及以下占比7%未来随着新增12英寸晶圆厂不断投产，未来较长的时间内，12英寸仍将是半导体硅片的主流品种，小尺寸硅片将逐渐被淘汰，但是8英寸短期仍不会被12英寸替代目前量产硅片止步300mm，而450mm硅片迟迟未商用量产，主要原因是制备450mm硅片需要大幅增加设备及制造成本，但是SEMI曾预测每个450mm晶圆厂单位面积芯片成本只下降8%，此时晶圆尺寸不再是降低成本的主要途径，因此厂商难以有动力投入450mm量产。
全球8英寸和12英寸硅片下游应用侧重有所不同，根据SUMCO数据，2020年8英寸半导体硅片下游应用中，汽车/工业/智能分列前3名，占比分别为33%/27%/19%；2020年12英寸半导体硅片下游应用中，智能/服务器/PC或平板分列前3名，占比分别为32%/24%/20%按照制造工艺分类，半导体硅片分为抛光片、外延片以及SOI硅片单晶硅锭经过切割、研磨和抛光处理后，便得到抛光片抛光片本身可直接用于制作半导体器件，广泛应用于存储芯片与功率器件等，此外也可作为外延片、SOI硅片的衬底材料外延是通过CVD的方式在抛光面上生长一层或多层掺杂类型、电阻率、厚度和晶格结构都符合特定器件要求的新硅单晶层因此外延片是抛光片经过外延生长形成的，外延技术可以减少硅片中因单晶生长产生的缺陷，具有更低的缺陷密度、含碳量和含氧量，能够改善沟道漏电现象，提高IC可靠性，被广泛应用于制作通用处理器芯片、图形处理器芯片如果生长一层高电阻率的外延层，还可以提高器件的击穿电压，用于制作二极管、IGBT等功率器件，广泛应用于汽车电子、工业用电子领域SOI是绝缘层上硅，核心特征是在顶层硅和支撑衬底之间引入了一层氧化物绝缘埋层，能够实现全介质隔离，大幅减少了硅片的寄生电容以及漏电现象，并消除了闩锁效应。
SOI硅片是抛光片经过氧化、键合或离子注入等工艺处理后形成的，特点是寄生电容小、短沟道效应小、低压低功耗、集成密度高、速度快、工艺简单、抗宇宙射线粒子的能力强，因此适用于制造耐高压、耐恶劣环境、低功耗、集成度高的芯片，如射频前端芯片、功率器件、汽车电子、传感器以及星载芯片等，尤以射频应用最为广泛SOI硅片价格高于一般硅片4至5倍，主要应用中，5G射频前端（RF-SOI）占比60%，Power-SOI和PD-SOI各占20%市场规模方面，根据SEMI数据，全球半导体硅片（不含SOI硅片）市场规模在经历了2015-2016年低谷之后，开始稳步上升，到2021年已达到126.2亿美元受益于中国大陆晶圆厂扩产的拉动，中国大陆半导体硅片（不含SOI硅片）市场规模2012年为5亿美元，2017开始迅速增长，2021年已达到为16.6亿美元出货面积方面，根据SEMI数据，全球半导体硅片（不含SOI硅片）2012年出货面积为90亿平方英寸，2020年为122.6亿平方英寸，2021年为141.7亿平方英寸单位面积硅片价格2009年为1美元/平方英寸，2016年下降到0.68美元/平方英寸，2021年回暖至0.99美元/平方英寸。
SOI硅片方面，由于应用场景规模较小，整体行业规模小于抛光片和外延片，根据SEMI及ResearchandMarkets数据，2013年全球市场规模为4亿美元，2021年为13.7亿美元，预计到2025年将达到22亿美元中国大陆SOI硅片市场规模2016年为0.02亿美元，2018年增长至0.11亿美元根据Soitec数据，随着通信技术从3G向4G、5G升级过程中，单部智能SOI硅片需求面积亦随之增加，3G时为2mm2，4GLTE-A为20mm2，5Gsub-6GHz为52mm2，5Gsub-6GHz&mmW为130mm2在射频前端模组领域，在4G/5G（sub-6G）中，RF-SOI用于低噪声放大器、开关以及天线调谐器等，FD-SOI用于追踪器；在毫米波中，RF-SOI用于功放、低噪声放大器、开关以及移相器，FD-SOI可用于移相器、SoC等；而在WiFi和UWB中，RF-SOI用于功放、低噪声放大器以及开关，FD-SOI用于移相器、SoC等产能方面，根据ICInsights数据，2018年全球半导体硅片2.23亿片，2020年增长至2.6亿片，保持稳步增长态势在目前芯片供不应求的背景下，晶圆厂扩产将进一步推升硅片产能。
2020年全球硅片主要厂商中，前7大厂商合计占比94.5%，其中日本信越化学占比27.5%，排名第1；日本胜高占比21.5%，排名第2；中国台湾环球晶圆占比14.8%，排名第3；德国世创占比11.5%，排名第4；韩国SKSiltron占比11.3%，排名第5；法国Soitec占比5.7%，排名第6；中国大陆厂商沪硅产业占比2.2%，排名第7，也是唯一进入全球前7的中国大陆厂商三、 陶瓷基板随着功率电子产品技术进步，散热问题已成为制约其向着大功率与轻型化方向发展的瓶颈陶瓷基板作为新兴的散热材料，具有优良电绝缘性能，高导热特性，导热性与绝缘性都优于金属基板，更适合功率电子产品封装，已成为大功率电力电子电路结构技术和互连技术的基础材料，广泛应用于LED、汽车电子、航天航空及军用电子组件、激光等工业电子领域对于陶瓷基板，需要通过其实现电气连接，因此金属化对陶瓷基板的制作而言是至关重要的一环，根据制备工艺及金属化方法不同，现阶段常见的陶瓷基板种类共有HTCC、LTCC、DPC、DBC和AMB等HTCC（HighTemperatureCo-firedCeramic，高温共烧陶瓷）：属于较早发展的技术，是采用陶瓷与高熔点的W、Mo等金属图案进行共烧获得的多层陶瓷基板。
但由于烧结温度较高使其电极材料的选择受限，且制作成本相对昂，促使了LTCC的发展；LTCC（LowTemperatureCo-firedCeramic，低温共烧陶瓷）：LTCC技术共烧温度降至约850℃，通过将多个印有金属图案的陶瓷膜片堆叠共烧，实现电路在三维空间布线；DPC（DirectPlatingCopper，直接镀铜）：是在陶瓷薄膜工艺加工基础上发展起来的陶瓷电路加工工艺以陶瓷作为线路的基板，采用溅镀工艺于基板表面复合金属层，并以电镀和光刻工艺形成电路；DBC（DirectBondedCopper，直接覆铜）：通过热熔式粘合法，在高温下将铜箔直接烧结到Al2O3和AlN陶瓷表面而制成复合基板；AMB（ActiveMetalBrazing，活性金属钎焊）：AMB是在DBC技术的基础上发展而来的，在800℃左右的高温下，含有活性元素Ti、Zr的AgCu焊料在陶瓷和金属的界面润湿并反应，从而实现陶瓷与金属异质键合与传统产品相比，AMB陶瓷基板是靠陶瓷与活性金属焊膏在高温下进行化学反应来实现结合，因此其结合强度更高，可靠性更好，极适用于连接器或对电流承载大、散热要求高的场景常用电子封装陶瓷基片材料包括氧化铝(Al2O3)、氮化铝(AlN)、氮化硅(Si3N4)、氧化铍(BeO)、氮化硼（BN）等。
Al2O3和AlN综合性能较好，分别在低端和高端陶瓷基板市场占据主流，而Si3N4基板由于综合性能突出，在高功率、大温变电力电子器件(如IGBT)封装领域发挥重要作用从目前市场综合价格和产品性能来看，Al2O3和AlN是最常见的两种基板虽然AlN的价格是Al2O3的4倍左右，但由于其高导热性和更好的散热性能，AlN是目前最常用的基板，其次是Al2O3四、 深入推进协同发展（一）着力打造北京非首都功能疏解“第二战略支点”把承接北京非首都功能疏解作为重中之重，深入研究北京发展规划和产业布局，加快推进与北京产业链对接，着力加强与中央企业、京津企业的对接合作，引进一批与京津产业相配套的项目，重点围绕北京高精尖产业，积极推动我市数据服务、氢燃料电池汽车、生命健康、电力智造、都市农业、被动房、文化旅游等产业发展，大力推进企业总部、科研院所、行政事业单位、重大科技专项在我市落户兴业精准对接北京优质教育、医疗、文旅、体育资源，通过托管、共建、合营等方式开展合作，加快基本公共服务共建共享，合作建设中国古动物馆（保定自然博物馆）、国家植物园和非遗小镇等重点项目二）全力构建京雄保一体化发展新格局坚持以落实京津冀协同发展战略为主线，发挥我市位于环首都核心功能区的优势，加快推进保定与北京、雄安在协同创新、产业联动、生态建设、公共服务、城乡融合、营商环境、社会治理等方面的一体化。
着力加强“雄安协同保障高地”建设，加快推进我市国土空间、产业发展、城市建设、生态环保、道路交通、公共服务等规划与雄安新区的对接，加速推进服务支撑雄安的路网、电力、建材、绿化、防洪、白洋淀上游生态治理等项目建设，推动与雄安新区错位、融合、一体化发展加强雄安新区周边协同发展区域有效管理三）完善协同联动发展的体制机制健全完善京津雄保对接合作机制，建立联席会议制度，实现常态化联系探索建立与京津雄政策共享、财税分成、生态补偿、标准互认等机制，着力解决高新技术企业、制造业企业、中医药企业跨区域资质互认问题继续深化跨行政区域体制机制改革，建立与京津雄统一的排放标准、油品供应、车辆通行、人才流动、就医结算、社保转移等政策体系第三章 市场分析一、 湿电子化学品湿电子化学品（WetChemicals）是微电子、光电子湿法工艺制程中使用的各种液体化工材料，广泛用于半导体、显示面板、光伏、LED等电子元器件微细加工的清洗、光刻、显影、蚀刻、掺杂等工艺环节配套使用，是半导体、显示面板、光伏等制作过程中不可缺少的关键性材料之一从大类来分，一般可划分为通用湿电子化学品和功能湿电子化学品通用湿电子化学品指在半导体、显示面板、光伏等制造工艺中被大量使用的液体化学品，一般为单成份、单功能化学品，具体分为酸类、碱类、有机溶剂类和其他类，产品包括氢氟酸、硫酸、氢氧化钾、氢氧化钠、甲醇、丙酮、过氧化氢等。
功能湿电子化学品指通过复配手段达到特殊功能、满足制造中特殊工艺需求的复配类化学品，以光刻胶配套材料为代表，产品有显影液、剥离液、清洗液、蚀刻液、稀释液等，一般配合光刻胶使用，应用于晶圆制造的涂胶、显影和去胶工艺根据中国电子材料行业协会数据，通用湿电子化学品占比88.2%，其中过氧化氢占比16.7%，氢氟酸占比16%，硫酸占比15.3%，硝酸占比14.3%功能湿电子化学品占比11.8%，其中MEA等极性溶液占比3.2%，显影液（半导体用）占比2.7%，蚀刻液（半导体用）占比2.2%湿电子化学品在集成电路中的应用主要为刻蚀和清洗等，包括硅片、晶圆制造、光罩制作以及封装工艺等，具体分为扩散前清洗、刻蚀后清洗、离子注入后清洗、光罩过程蚀刻清洗、封装TSV清洗、键合清洗等全球湿电子化学品通常执行SEMI国际标准，关键技术指标主要包括金属杂质、控制粒径、颗粒数、IC线宽等根据指标的不同，分为G1-G5共5个等级，等级越高精细度越高湿电子化学品在下游应用领域的标准有所不同，其中光伏和分立器件集中在G1级，面板集中在G2-G4级，集成电路对纯度要求最高，集中在G3-G5级，而且晶圆尺寸越大对纯度要求越高，12英寸晶圆制造通常需要G4-G5级。
全球及中国湿电子化学品市场规模呈稳步增长态势根据智研咨询数据，全球湿电子化学品（通用+功能）市场规模2011年为25.3亿美元，2020年为56.8亿美元；中国湿电子化学品市场规模2011年为27.8亿元，2021年为137.8亿元，预计2022年将达到163.9亿元，2028年将达到301.7亿元需求量方面，根据中国电子材料行业协会数据，2021年全球湿电子化学品需求量为458.3万吨，半导体需求量209万吨，显示面板需求量167.2万吨，光伏等其他需求量82.1万吨预计到2025年全球湿电子化学品需求量将达到697.2万吨，半导体需求量313万吨，显示面板需求量244万吨，光伏等其他需求量140.2万吨2021年中国湿电子化学品需求量为213.5万吨，半导体需求量70.3万吨，显示面板需求量77.8万吨，光伏需求量65.4万吨预计到2025年中国湿电子化学品需求量将达到369.6万吨，半导体需求量106.9万吨，显示面板需求量149.5万吨，光伏需求量113.1万吨分应用领域来看，根据中国电子材料行业协会数据，中国集成电路用湿电子化学品市场规模2021年为52.1亿元，预计到2025年将达到69.8亿元；中国显示面板用湿电子化学品市场规模2021年为62.3亿元，预计到2025年将达到126.5亿元。
二、 半导体材料行业规模根据SEMI数据，2006-2021年全球半导体材料市场规模呈现波动并整体向上的态势，在2017年后，受益于消费电子、5G、汽车电子、IoT等需求拉动，行业规模呈上升趋势，2021年创历史新高，达到643亿美元，预计2022年将达到698亿美元，同比增长8.6%，预计2023年将超过700亿美元分类型看，半导体材料主要分为晶圆制造材料和封装材料，根据SEMI数据，2006-2021年，晶圆制造材料市场规模稳步提升，从217亿美元提升至404亿美元，占比从58.3%提升至62.8%；封装材料市场规模先升后降，从2006年的155.4亿美元提升至2011年的236.2亿美元高点之后，到2020年下降至204亿美元，2021年又上升至239亿美元，占比37.2%预计2022年晶圆制造材料市场规模将达到451亿美元，同比增长11.5%，封装材料将达到248亿美元，同比增长3.9%分国家/地区看，日本整体稳中略降，2021年为88.1亿美元，占比13.7%；北美维持基本稳定，2021年为60.4亿美元，占比9.4%；欧洲先降后升，2021年为44.1亿美元，占比6.9%；韩国整体呈上升趋势，2021年为105.7亿美元，占比16.4%；中国台湾亦呈上升趋势，2021年为147.1亿美元，占比22.9%，为全球半导体材料市场规模最高的地区；中国大陆增速最快，从2006年至2021年增长超过4倍，2021年为119.3亿美元，占比18.6%。
2021年中国半导体材料市场规模266.4亿美元，占比41.4%，为全球半导体材料市场规模最高的国家在中美贸易战背景下，半导体国产替代已经成为产业共识，半导体材料作为晶圆制造及封装工艺的关键上游环节，国产厂商有望充分受益于中国晶圆厂扩产以及自主可控的红利，景气度持续提升第四章 项目选址一、 项目选址原则项目选址应符合城市发展总体规划和对市政公共服务设施的布局要求；依托选址的地理条件，交通状况，进行建址分析；避免不良地质地段(如溶洞、断层、软土、湿陷土等)；公用工程如城市电力、供排水管网等市政设施配套完善；场址要求交通方便，环境安静，地形比较平整，能够充分利.用城市基础设施，远离污染源和易燃易爆的生产、储存场所，便于生活和服务设施合理布局；场址上空无高压输电线路等障碍物通过，与其他公共建筑不造成相互干扰二、 建设区基本情况保定是首都“南大门”，以“保卫大都，安定天下”而得名辖3市、5区、12县，另设2个开发区，总面积1.9万平方公里，2020年11月常住人口924.26万(上述数字不含雄安三县、定州市)市区（莲池区、竞秀区、高新区、满城区、清苑区、徐水区）面积2564.57平方公里基本市情可以概括为：京畿重地、文化名城、山水保定、低碳城市。
从国际国内大环境看，当今世界正经历百年未有之大变局，国际国内环境日趋复杂，不稳定不确定性明显增加，新冠肺炎疫情影响广泛深远，世界进入动荡期、变革期总体看，我国发展仍处于重要战略机遇期，但机遇和挑战都有新的发展变化，主要面临六大新趋势：创新对发展驱动作用日益凸显，最终需求带动新产业发展的作用日益凸显，绿色发展的比较优势日益凸显，全球经济高债务低利率低增长的态势日益凸显，国际经济大循环调整加快日益凸显，非经济因素对开放的影响日益凸显从保定自身看，我们具有独特的优势和机遇：京津冀协同发展战略带来的承接疏解机遇，雄安新区大规模建设带来的辐射带动机遇，北京大兴国际机场新引擎带来的临空经济和开放发展机遇，京津冀世界级城市群建设带来的创新发展和城市经济发展机遇但也要看到，保定正处于转型升级、爬坡过坎的关键阶段，发展速度不快，发展质量不高的问题还比较突出；产业发展支撑不足，制造业占比下降过快；城市建设欠账较多，县城建设品质居全省后列，城镇化率较低；城乡居民收入较低，城乡发展不够平衡，教育、医疗、养老等公共服务与群众期盼还有很大差距；营商环境差距较大，改革开放力度不强机遇与挑战并存，希望与困难同在全市上下要胸怀“两个大局”，深刻认识社会主要矛盾变化带来的新特征新要求，深刻认识国际国内环境变化带来的新矛盾新挑战，牢牢把握进入新发展阶段、贯彻新发展理念、构建新发展格局的丰富内涵和实践要求，抢抓机遇、应对挑战，在危机中育先机，于变局中开新局，求新求变求突破。
经济结构不断优化，综合竞争力不断增强，全市生产总值达到3350亿元，高新技术产业增加值占规模以上工业比重达48.7%；京津冀协同发展加速推进，服务保障支撑雄安新区取得明显进展，交通、生态、产业对接合作率先突破；改革创新和对外开放深入推进，项目审批时限由120个工作日压减到50个工作日，创新能力位居全省前列，外资外贸取得新进展；大力度推进脱贫攻坚，9个贫困县全部高标准脱贫摘帽，2018、2019连续两年在国考中获得“好”的等次；强力实施铁腕治污，空气质量综合指数和PM2.5浓度较2015年分别下降46.3%、52.9%，主要河流进入白洋淀水质全部达到IV类标准；教育、文化、医疗等各项事业稳步推进，人民生活水平稳步提高，新冠肺炎疫情防控取得重大成果；稳定安全形势持续巩固，首都政治“护城河”作用得到有效发挥，治理体系和治理能力现代化水平进一步提高我市成功承办了河北省首届旅发大会、河北省中医药传承创新发展大会、第23届世界被动房大会等重大活动，保定荣膺国家园林城市、国家森林城市、双拥模范城“九连冠”等殊荣十三五”规划目标任务即将完成，全面建成小康社会胜利在望，为开启全面建设社会主义现代化新征程、推动新时代保定创新发展绿色发展高质量发展奠定了坚实基础。
三、 推动产业转型升级，加快构建现代化产业体系把发展经济的着力点放在发展实体经济和先进制造业上，深入推进制造强市、质量强市建设实施“产业强市倍增计划”，推动数字经济和实体经济深度融合，促进产业基础高级化、产业链现代化，推动数字经济、生物经济加快发展，打造“产业转型升级高地”一）推动制造业比重稳步提升坚持“工业立市”不动摇，坚定不移推动制造业高质量发展提升产业链龙头企业核心环节能级，支持关键、核心技术产品产业化场景应用，推动互联网、大数据、人工智能与各产业深度融合，实施品牌化、标准化战略，推动质量革命，全面打响“保定制造”着力打造以先进制造业为主的“1+3+3”优势产业集群，重点推动新能源汽车及智能网联汽车集群化发展，做大做强高端装备制造、新能源及智能电网、生物医药健康三大优势产业，倾力发展新一代信息技术、新材料、节能环保三大新兴产业加快传统制造业转型升级和数字化改造，实施产业集群培育升级行动，推动被动房、食品加工、纺织服装、绿色建材等传统产业向规模化、智能化、集约化方向发展二）提升产业链供应链现代化水平着眼于后疫情时代产业链重构和我市与北京产业链对接，加快锻长板补短板，分行业做好供应链战略设计和精准施策，推动全产业链优化升级。
实施工业互联网创新发展工程，推动新一代信息技术与制造业融合发展，打造新兴产业链，推动传统产业链高端化、智能化、绿色化实施产业基础再造工程，围绕支柱产业，开展重要产品和关键核心技术攻关，同时构建战略新兴产业增长引擎，培育新技术、新产品、新业态、新模式开展质量提升行动，完善质量基础设施，引导企业统筹标准、质量、品牌、信誉建设，大力度实施技术革新、设备更新、产品焕新，推动质量进步推动区域产业链集群化发展，引导各县（市、区）对特色产业补链强链，成区成片、成群成链三）做优做强战略性新兴产业在大力发展新一代信息技术、新材料、生物医药健康、高端装备等战略性新兴产业的同时，超前布局和培育发展未来产业，加快部署人工智能、增材制造、基因编辑、大数据、区块链等未来产业的研究和利用，找准切入点，精准定位数据服务、太赫兹、氢能产业、服务机器人、第三代半导体、新能源材料等领域，率先打造一批初具规模和体系的未来产业集群大力发展生物医药健康产业，重点发展中医药、康养、医疗器械、生命与生物工程等产业着力发展氢能产业，积极开展氢能在公交、物流、重卡等领域示范应用，打造全国氢能示范应用标杆城市四）发展高品质现代服务业大力发展高端化、专业化的生产性服务业，加快提升现代物流、科技服务、创意设计、中介、会展等服务业竞争力，着力发展金融服务业，加快与京津金融对接，争取更多商业银行、信托公司等设立分支机构，支持保定银行等本地金融机构做大做强，推动金融业与新兴产业融合。
大力发展高品质、多样化的生活性服务业，加快提升现代商贸、休闲旅游、教育和人力资源培训、体育产业等服务业质量，大力发展康养服务业，着眼北京老年群体，发展一批医养结合的高品质社会养老服务机构和康养基地，建设一批康养小镇五）大力发展县域特色产业强化特色兴县理念，实施“县域实力倍增计划”，继续紧扣产业主线，着力发展安国中药、高阳纺织、白沟箱包、曲阳雕刻、望都辣椒、蠡县裘皮、满城生活用纸等特色产业，推动特色产业县份全覆盖，打造更多百亿级县域特色产业集群，积极培育千亿级县域特色产业集群强化企业对县域特色产业的支撑作用，全力培育立县立市的大企业大集团，重点支持现有高成长性企业做大做强，推动规模以上企业数量翻番、规模翻番六）大力发展数字经济加快推进产业数字化、数字产业化扎实推进传统产业数字化赋能改造提升，推广先进适用的智能制造技术和大规模定制技术，推进工业、农业、服务业数字化转型，推动工业互联网和制造大市深度融合，支持企业全方位提高数字化应用水平积极培育发展数字平台型企业，带动产业集群整体性质量变革和效率提升，加快发展平台经济、共享经济大力发展大数据产业，依托北京建设国际大数据交易所的机遇，加强对接合作，大力发展数据服务外包，积极承接京津冀和长三角、珠三角地区的数据加工、清洗、标注业务落地，将保定打造成为华北地区最重要的数据服务中心和国家级大数据服务基地。
四、 推进区域协调发展，加速新型城镇化进程坚定不移走以人为核心的新型城镇化道路，推动城乡区域功能布局优化和协调发展，提高城乡融合发展水平，建设“新型城镇化发展高地”，着力打造京津冀城市群中的区域中心城市，加快建设品质为先、宜居宜业新保定一）优化区域发展布局着眼于区域协调发展，加快构建“一核一廊一区一带”发展格局一核”即包括莲池、竞秀、清苑、满城、徐水以及高新区在内的核心功能区，强化政治、经济、文化中心功能，增强辐射带动能力；“一廊”即以京雄保石发展轴为主线，以涿州、涞水、高碑店、白沟新城、定兴为节点的京雄保科技创新走廊，重点承接北京非首都功能疏解和雄安新区开发带动；“一区”即以安国、望都、博野、蠡县、高阳等南部县市为节点的保南特色产业转型升级发展区，以发展县域特色产业为主攻方向，打造一批特色产业基地；“一带”即以涞源、易县、曲阳、阜平、唐县、顺平为节点的西部太行山生态文明发展带，发挥资源优势和生态优势，加强生态涵养，大力发展生态经济和绿色产业二）全面提升中心城市能级开展中心城市赋能升级行动，增强高端要素、高端产业、高端功能，着力打造京津冀世界级城市群中的品质生活之城按照组团式布局，推动清苑、满城、徐水与主城区加速融合，加快路网联通，实现同城发展。
积极推动城市立体化交通建设，建设城区大外环，对乐凯大街、二环路等进行快速路改造，形成主城区快速路网实施城市有机更新，加快未来社区建设，下大力推进城中村改造和老旧小区改造，基本消除三环以内城中村建设城市标志性街区、标志性建筑、标志性景观，搞好城市绿化美化亮化，打造城市水系，建设城市公园和沿街塑像，建设宜居城市、海绵城市、韧性城市加强古城文化遗迹保护和开发利用，重点推进直隶总督署、古莲花池、东西大街等古城核心片区一体化保护和开发，打造古城“文化客厅”做大做强城市经济，规划建设现代化中央商务区，培育壮大总部经济、楼宇经济加强城市景观风貌设计和管控，形成具有鲜明辨识度的城市品牌形象，全面提升城市品质加强城市精细化管理，统筹推进智慧城市、数字城市、海绵城市建设，提高城市现代化水平三）加快新型城镇化进程加强国土空间规划体系建设，科学划定生态保护红线、永久基本农田和城镇开发边界继续实施县城扩容提质，完善基础设施，提升公共服务水平，支持涿州、高碑店向中等城市迈进，支持其他县城和白沟向小城市发展，继续深化卫生城市、园林城市、文明城市创建活动，不断提高县城的美誉度积极推进乡改镇工作，倾力打造一批特色小城镇和特色小镇，加快农业人口向城镇转移。
推动城乡融合发展，加快城乡基础设施一体化，促进城乡基本公共服务均等化坚持房住不炒的定位，租购并举、因地施策，促进房地产市场平稳健康发展五、 项目选址综合评价项目选址应符合城乡建设总体规划和项目占地使用规划的要求，同时具备便捷的陆路交通和方便的施工场址，并且与大气污染防治、水资源和自然生态资源保护相一致第五章 建筑工程技术方案一、 项目工程设计总体要求（一）土建工程原则根据生产需要，本项目工程建设方案主要遵循如下原则：1、布局合理的原则在平面布置上，充分利用好每寸土地，功能设施分区设置，人流、物流布置得当、有序，做到既利于生产经营，又方便交通2、配套齐全、方便生产的原则立足厂区现有基础条件，充分利用好现有功能设施，保证水、电供应设施齐全，厂区内外道路畅通，方便生产在建筑结构设计，严格执行国家技术经济政策及环保、节能等有关要求在满足工艺生产特性，设备布置安装、检修等前提下，土建设计要尽量做到技术先进、经济合理、安全适用和美观大方建筑设计要简捷紧凑，组合恰当、功能合理、方便生产、节约用地；结构设计要统一化、标准化、并因地制宜，就地取材，方便施工二）土建工程采用的标准为保证建筑物的质量，保证生产安全和长寿命使用，本项目建筑物严格按照相关标准进行施工建设。
1、《工业企业设计卫生标准》2、《公共建筑节能设计标准》3、《绿色建筑评价标准》4、《外墙外保温工程技术规程》5、《建筑照明设计标准》6、《建筑采光设计标准》7、《民用建筑电气设计规范》8、《民用建筑热工设计规范》二、 建设方案（一）结构方案1、设计采用的规范（1）由有关主导专业所提供的资料及要求；（2）国家及地方现行的有关建筑结构设计规范、规程及规定；（3）当地地形、地貌等自然条件2、主要建筑物结构设计（1）车间与仓库：采用现浇钢筋混凝土结构，砖砌外墙作围护结构，基础采用浅基础及地梁拉接，并在适当位置设置伸缩缝2）综合楼、办公楼:采用现浇钢筋砼框架结构，（二）建筑立面设计为使建筑物整体风格具有时代特征，更加具有强烈的视觉效果，更加耐人寻味、引人入胜建筑外形设计时尽可能简洁明了，重点把握个体与部分之间的比例美与逻辑美，并注意各线、面、形之间的相互关系，充分利用方向、形体、质感、虚实等多方位的建筑处理手法三、 建筑工程建设指标本期项目建筑面积75139.38㎡，其中：生产工程51212.85㎡，仓储工程10880.91㎡，行政办公及生活服务设施9029.08㎡，公共工程4016.54㎡建筑工程投资一览表单位：㎡、万元序号工程类别占地面积建筑面积投资金额备注1生产工程14507.8951212.856591.251.11#生产车间4352.3715363.851977.381.22#生产车间3626.9712803.211647.811.33#生产车间3481.8912291.081581.901.44#生产车间3046.6610754.701384.162仓储工程7253.9410880.911154.032.11#仓库2176.183264.27346.212.22#仓库1813.482720.23288.512.33#仓库1740.952611.42276.972.44#仓库1523.332284.99242.353办公生活配套1684.539029.081430.363.1行政办公楼1094.945868.90929.733.2宿舍及食堂589.593160.18500.634公共工程3492.644016.54395.40辅助用房等5绿化工程5628.9699.47绿化率12.99%6其他工程10837.58。
