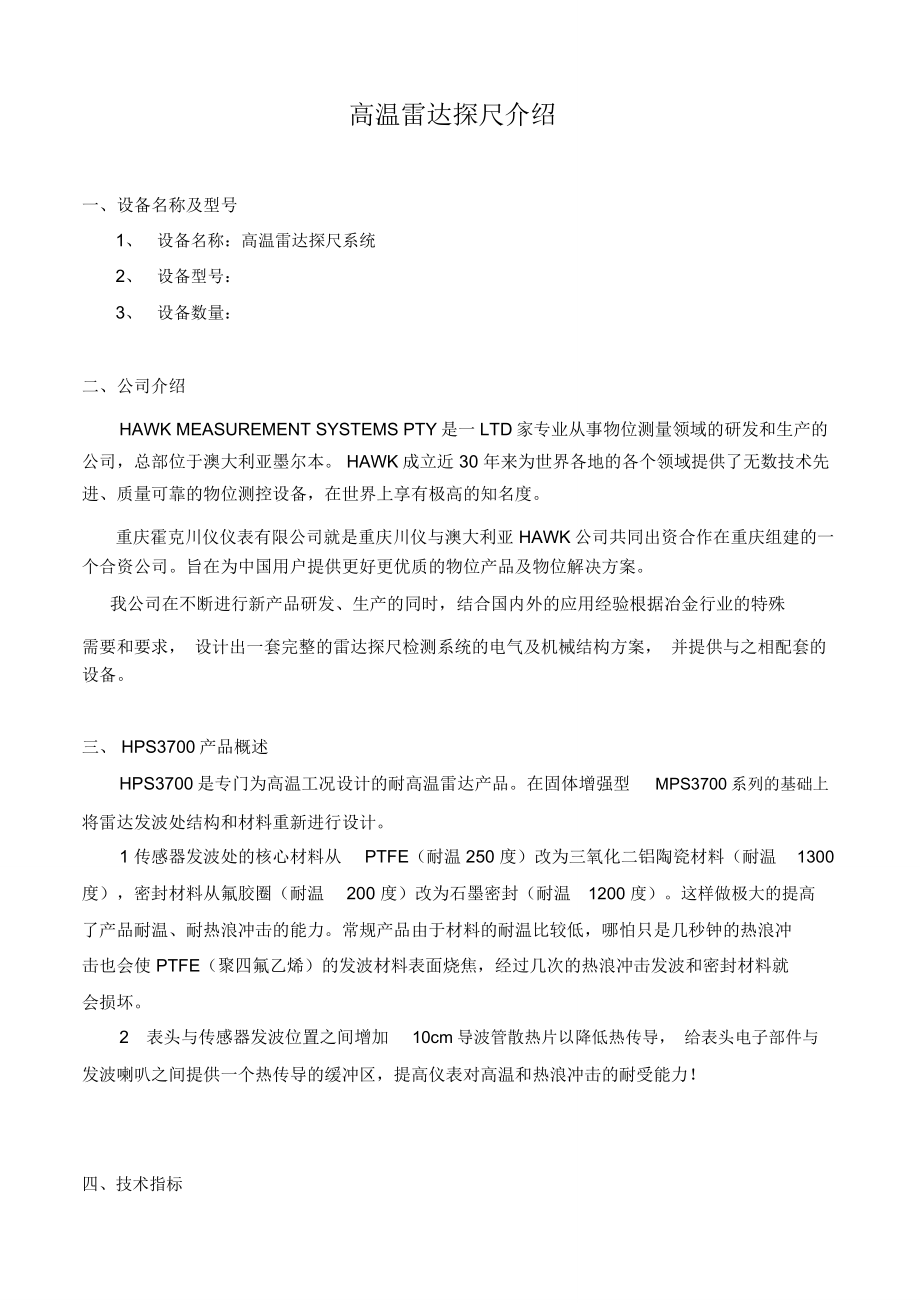

高温雷达探尺介绍一、设备名称及型号1、 设备名称：高温雷达探尺系统2、 设备型号：3、 设备数量：二、公司介绍HAWK MEASUREMENT SYSTEMS PTY是一LTD家专业从事物位测量领域的研发和生产的公司，总部位于澳大利亚墨尔本 HAWK成立近 30 年来为世界各地的各个领域提供了无数技术先进、质量可靠的物位测控设备，在世界上享有极高的知名度重庆霍克川仪仪表有限公司就是重庆川仪与澳大利亚 HAWK公司共同出资合作在重庆组建的一个合资公司旨在为中国用户提供更好更优质的物位产品及物位解决方案我公司在不断进行新产品研发、生产的同时，结合国内外的应用经验根据冶金行业的特殊需要和要求， 设计出一套完整的雷达探尺检测系统的电气及机械结构方案， 并提供与之相配套的设备三、 HPS3700产品概述HPS3700是专门为高温工况设计的耐高温雷达产品在固体增强型 MPS3700系列的基础上将雷达发波处结构和材料重新进行设计1 传感器发波处的核心材料从 PTFE（耐温 250 度）改为三氧化二铝陶瓷材料（耐温 1300度），密封材料从氟胶圈（耐温 200 度）改为石墨密封（耐温 1200 度）这样做极大的提高了产品耐温、耐热浪冲击的能力。
常规产品由于材料的耐温比较低，哪怕只是几秒钟的热浪冲击也会使 PTFE（聚四氟乙烯）的发波材料表面烧焦，经过几次的热浪冲击发波和密封材料就会损坏2 表头与传感器发波位置之间增加 10cm导波管散热片以降低热传导， 给表头电子部件与发波喇叭之间提供一个热传导的缓冲区，提高仪表对高温和热浪冲击的耐受能力！四、技术指标产品名称HPS3700系列最大量程70 m测量精度± 3 mm或≤ %FS分 辩 率1mm微波频率26GHz信号输出4～20∕ HART二线制显示/编程天线型式天线材料最高介质温度带现场调试按钮及中英文组态菜单喇叭口天线不锈钢 316L800、 1200、 1600传感器发波材料防爆等级三氧化二铝、石墨本安防爆型： ExiaⅡC T6防护等级IP67供电电源波纹电压：HPS370X系列产品型号概述HPS3701HPS3701推荐在过程温度 800℃以下使用产品由 HPS3700高温雷达探尺、吹扫喇叭和散热套管构成吹扫喇叭保证雷达传感器喇叭能够保持低温状态散热套管保证安装立管处于低温状态，避免热量通过立管传到到法兰，再由法兰传到仪表，对雷达进行加热，从而损坏雷达。
主要应用领域：金属烧结成品高温料位测量型号外观型号结构HPS3702HPS3701推荐在过程温度1200℃以下使用产品由 HPS3700高温雷达探尺、吹扫喇叭、散热套管、缓冲散热套管、表头温度报警、散热套管温度报警和高温阀门（选配）等部件构成缓冲散热套管能够形成另外一个相对独立的气体区域，与散热套管内的气体形成一个分隔这样仓体内的热浪气流只能冲击到缓冲散热套管区，与散热套管内的气体无法直接形成对流，从而降低热浪的冲击在有压力场所和仓内有CO等易燃有毒气体场所，可以选配高温阀门，这样仪表在维护的时候可以将阀门关闭，避免气体泄漏表头内部配有温度测量元件，并且以4-20mA 的型式远传到系统如果表头内部温度超高，则需要采取必要措施进行处理对仪表进行降温散热套管配有温度测量元件，并且以4-20mA 型式远传到系统常见的过温情况可能是现场仓体周围仍然有大量的热源产生热辐射对仪表进行加温或者系统的冷却气源气路出现故障，需要进行紧急排查主要应用领域：高炉料位测量，干熄焦炉红焦料位测量型号外观型号结构HPS3703HPS3701推荐在过程温度 1600℃以下使用产品由 HPS3700高温雷达探尺、表头吹扫装置、吹扫喇叭、散热套管、缓冲散热套管、表头温度报警、散热套管温度报警、隔热耐高温石英玻璃罩和石英玻璃散热套管等部件组成。
在 1600 度的高温工况，必须考虑热辐射对仪表表头的加热作用仪表表头电子部件最高耐受温度为 80 度（不推荐长期工作在此温度，长期工作温度建议在 50 度以下）表头散热装置同时可以把仪表供电线缆进行冷却，保证线缆在高热辐射下不至融化同时防止热浪冲击，底部增加隔热耐高温石英玻璃罩石英玻璃罩可以起到阻止高温气流流动的作用从而实现对热浪的防护主要应用领域：电石炉料位测量，电弧加热炉料位测量型号外观 型号结构六、主要设备清单序号 HPS3701（800℃）1 HPS3700雷达料位计2 吹扫喇叭3 散热套管456791011 现场调试控制工具12 HART手操器HPS3702（1200℃）HPS3703（1600℃）HPS3700雷达料位计HPS3700雷达料位计吹扫喇叭吹扫喇叭散热套管散热套管缓冲散热套管缓冲散热套管表头温度报警表头温度报警散热套管温度报警散热套管温度报警隔热耐高温石英玻璃罩石英玻璃散热套管表头吹扫装置现场调试控制工具现场调试控制工具HART手操器HART手操器七、仪表调试方法1 表头调试在仪表初期安装的时候可以采用表头调试也就是在仪表的表头仓体内通过仪表按键来进行设置，同时通过液晶显示曲线来确定仪表安装是否正确。
并且进行虚假回波设置来去掉仓壁干扰回波的影响2 HART手操器远程调试在现场运行之后，由于仪表附近处于高温危险区域，对仪表进行表头调试已经不现实了 这时可以通过本公司的雷达专用 HART手操器对仪表进行调试 可以通过 HART手操器直接观察仪表读数，雷达回波波形，以及对仪表进行所有的参数设置 HART手操器的操作与表头的操作完全一致，操作人员不需要对产品进行二次学习1 hart 手操器 2 雷达物位计 3 DCS 系统内部或者二次显示表内部的 250 欧姆采用电阻Hart 手操器现场接线示意图八、 吹扫气源和吹扫管路技术要求1、氮气或者压缩空气2、气体温度≤ 35℃3、气体压力4、管路接口 1/4NPT 螺纹吹扫管路：ф 6×1不锈钢或紫铜管九、典型应用安装要求高炉料位测量安装要求在高炉炉顶炉喉平台位置安装高炉雷达探尺，与炉喉连接位置为 DN200的法兰，雷达天线在天线接管内与水平倾斜 5°安装，法兰面与炉喉成 50°角（可根据现场实际料位变化区间调整安装角度），这样安装可解决炉内下料堆角问题，使雷达测量的更准确另外，实施对雷达仪表天线周边区域温度和氮气冷却，当温度超过雷达仪表极限温度或氮气冷却管路堵塞或过低（无气）时，系统将显示温度报警提示，维护人员应及时采取措施，检查事故原因，必要情况下可关闭闸阀，拆下雷达料位计确保雷达料位计不受损害，待仪表工作环境恢复正常后再重新安装雷达料位计，雷达仪表的天线、气体冷却吹扫部分以及安装法兰部分与高炉炉体实施密封安装，确保高炉内部高温和有害气体不发生泄漏。
下图为安装示意图：高炉雷达安装要求在炉顶安装平台位置安装 HPS系列高温雷达探尺 与炉体连接位置为 DN200的法兰，雷达天线在天线接管内垂直安装雷达探尺与炉体之间的空间建议安装一个防止热辐射的阻热挡板，材料可以是碳钢挡板建议厚度为 >10mm（挡板太薄容易被烤变形甚至于烤漏）十、现场应用图片十一：现场应用业绩1：重钢一 . 二号干熄焦料位测量系统改造工程2：吉林通化钢铁有限公司干熄焦炉一 . 二号高炉 工程3：武汉钢铁武钢 2 号高炉改造工程比如 : 重钢现场砌筑结构参考图片：由于以前现场的砌筑均由客户自己完成，我公司提供以下现场照片，希望能够给现场砌筑提供进一步的思路现场平台示意图现场安装立管示意图现场请将气源通过金属管路引至仪表附近， 接口尺寸为 1/2 寸然后由随料位产品配套的金属软管将冷却气体引至料位计系统中气源管路示意图。
