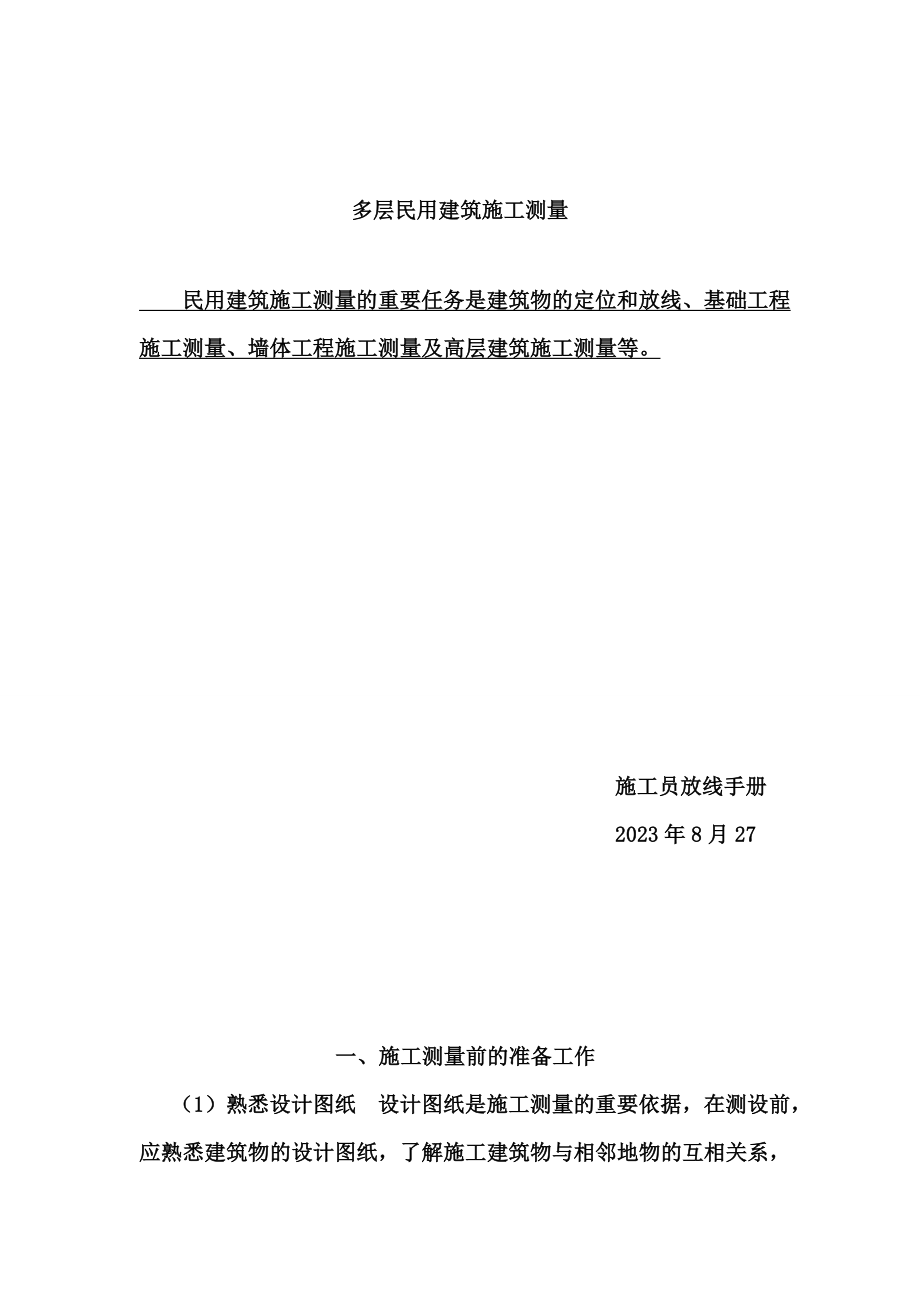

多层民用建筑施工测量 民用建筑施工测量的重要任务是建筑物的定位和放线、基础工程施工测量、墙体工程施工测量及高层建筑施工测量等 施工员放线手册 2023年8月27 一、施工测量前的准备工作 （1）熟悉设计图纸 设计图纸是施工测量的重要依据，在测设前，应熟悉建筑物的设计图纸，了解施工建筑物与相邻地物的互相关系，以及建筑物的尺寸和施工的规定等，并仔细核对各设计图纸的有关尺寸测设时必须具有下列图纸资料：1）总平面图 如图所示，从总平面图上，可以查取或计算设计建筑物与原有建筑物或测量控制点之间的平面尺寸和高差，作为测设建筑物总体位置的依据2729282614.00教学楼已建未建 总平面图2）建筑平面图 从建筑平面图中，可以查取建筑物的总尺寸，以及内部各定位轴线之间的关系尺寸，这是施工测设的基本资料。
3）基础平面图 从基础平面图上，可以查取基础边线与定位轴线的平面尺寸，这是测设基础轴线的必要数据4）基础详图 从基础详图中，可以查取基础立面尺寸和设计标高，这是基础高程测设的依据5）建筑物的立面图和剖面图 从建筑物的立面图和剖面图中，可以查取基础、地坪、门窗、楼板、屋架和屋面等设计高程，这是高程测设的重要依据2）现场踏勘 全面了解现场情况，对施工场地上的平面控制点和水准点进行检核3）施工场地整理 平整和清理施工场地，以便进行测设工作4）制定测设方案 根据设计规定、定位条件、现场地形和施工方案等因素，制定测设方案，涉及测设方法、测设数据计算和绘制测设略图，如图所示4100宿舍楼123456BDECA300060009000370014240N765432bcadPM轴线控制桩教学楼1 图2建筑物的定位和放线（5）仪器和工具 对测设所使用的仪器和工具进行检核 二、定位和放线1．建筑物的定位建筑物的定位，就是将建筑物外廓各轴线交点（简称角桩，即上图中的M、N、P和Q）测设在地面上，作为基础放样和细部放样的依据由于定位条件不同，定位方法也不同，下面介绍根据已有建筑物测设拟建建筑物的方法。
1）如图2所示，用钢尺沿宿舍楼的东、西墙，延长出一小段距离l得a、b两点，作出标志2）在a点安顿经纬仪，瞄准b点，并从b沿ab方向量取14.240m（由于教学楼的外墙厚370mm，轴线偏里，离外墙皮240mm），定出c点，作出标志，再继续沿ab方向从c点起量取25.800m，定出d点，作出标志，cd线就是测设教学楼平面位置的建筑基线3）分别在c、d两点安顿经纬仪，瞄准a点，顺时针方向测设90˚，沿此视线方向量取距离l+0.240m，定出M、Q两点，作出标志，再继续量取15.000m，定出N、P两点，作出标志M、N、P、Q四点即为教学楼外廓定位轴线的交点4）检查NP的距离是否等于25.800m，∠N和∠P是否等于90˚，其误差应在允许范围内如施工场地已有建筑方格网或建筑基线时，可直接采用直角坐标法进行定位 2．建筑物的放线建筑物的放线，是指根据已定位的外墙轴线交点桩（角桩），具体测设出建筑物各轴线的交点桩（或称中心桩），然后，根据交点桩用白灰撒出基槽开挖边界线放线方法如下：（1）在外墙轴线周边上测设中心桩位置 如图2所示， 在M点安顿经纬仪，瞄准Q点，用钢尺沿MQ方向量出相邻两轴线间的距离，定出1、2、3、…各点，同理可定出5、6、7各点。
量距精度应达成设计精度规定量出各轴线之间距离时，钢尺零点要始终对在同一点上2）恢复轴线位置的方法 由于在开挖基槽时，角桩和中心桩要被挖掉，为了便于在施工中，恢复各轴线位置，应把各轴线延长到基槽外安全地点，并做好标志其方法有设立轴线控制桩和龙门板两种形式1）设立轴线控制桩 轴线控制桩设立在基槽外，基础轴线的延长线上，作为开槽后，各施工阶段恢复轴线的依据，如图2所示轴线控制桩一般设立在基槽外2～4m处，打下木桩，桩顶钉上小钉，准确标出轴线位置，并用混凝土包裹木桩，如图3所示如附近有建筑物，亦可把轴线投测到建筑物上，用红漆作出标志，以代替轴线控制桩小钉混凝土木桩图3 轴线控制桩2）设立龙门板 在小型民用建筑施工中，常将各轴线引测到基槽外的水平木板上水平木板称为龙门板，固定龙门板的木桩称为龙门桩，如图4所示设立龙门板的环节如下：轴线钉龙门桩龙门板细线细线±0.000NMPQ图4 龙门板在建筑物四角与隔墙两端，基槽开挖边界线以外1.5～2m处，设立龙门桩龙门桩要钉得竖直、牢固，龙门桩的外侧面应与基槽平行根据施工场地的水准点，用水准仪在每个龙门桩外侧，测设出该建筑物室内地坪设计高程线（即±0标高线），并作出标志。
沿龙门桩上±0标高线钉设龙门板，这样龙门板顶面的高程就同在±0的水平面上然后，用水准仪校核龙门板的高程，如有差错应及时纠正，其允许误差为±5mm在N点安顿经纬仪，瞄准P点，沿视线方向在龙门板上定出一点，用小钉作标志，纵转望远镜在N点的龙门板上也钉一个小钉用同样的方法，将各轴线引测到龙门板上，所钉之小钉称为轴线钉轴线钉定位误差应小于±5mm最后，用钢尺沿龙门板的顶面，检查轴线钉的间距，其误差不超过1：2 000检查合格后，以轴线钉为准，将墙边线、基础边线、基础开挖边线等标定在龙门板上 三、基础工程施工测量1．基槽抄平建筑施工中的高程测设，又称抄平1）设立水平桩 为了控制基槽的开挖深度，当快挖到槽底设计标高时，应用水准仪根据地面上±0.000m点，在槽壁上测设一些水平小木桩（称为水平桩），如图5所示，使木桩的上表面离槽底的设计标高为一固定值（如0.500m）±0.000－1.700图5 设立水平桩为了施工时使用方便，一般在槽壁各拐角处、深度变化处和基槽壁上每隔3～4m测设一水平桩水平桩可作为挖槽深度、修平槽底和打基础垫层的依据2）水平桩的测设方法 如图5所示，槽底设计标高为－1.700m，欲测设比槽底设计标高高0.500m的水平桩，测设方法如下：1）在地面适本地方安顿水准仪，在±0标高线位置上立水准尺，读取后视读数为1.318m。
2）计算测设水平桩的应读前视读数b应：3）在槽内一侧立水准尺，并上下移动，直至水准仪视线读数为2.518m时，沿水准尺尺底在槽壁打入一小木桩2．垫层中线的投测基础垫层打好后，根据轴线控制桩或龙门板上的轴线钉，用经纬仪或用拉绳挂锤球的方法，把轴线投测到垫层上，如图6所示，并用墨线弹出墙中心线和基础边线，作为砌筑基础的依据图6 垫层中线的投测1—龙门板 2—细线3—垫层 4—基础边线 5—墙中线由于整个墙身砌筑均以此线为准，这是拟定建筑物位置的关键环节，所以要严格校核后方可进行砌筑施工3．基础墙标高的控制房屋基础墙是指±0.000m以下的砖墙，它的高度是用基础皮数杆来控制的图7 基础墙标高的控制1—防潮层 2—皮数杆 3—垫层（1）基础皮数杆是一根木制的杆子，如图7所示，在杆上事先按照设计尺寸，将砖、灰缝厚度画出线条，并标明±0.000m和防潮层的标高位置2）立皮数杆时，先在立杆处打一木桩，用水准仪在木桩侧面定出一条高于垫层某一数值（如100mm）的水平线，然后将皮数杆上标高相同的一条线与木桩上的水平线对齐，并用大铁钉把皮数杆与木桩钉在一起，作为基础墙的标高依据4．基础面标高的检查基础施工结束后，应检查基础面的标高是否符合设计规定（也可检查防潮层）。
可用水准仪测出基础面上若干点的高程和设计高程比较，允许误差为±10mm四、墙体施工测量1．墙体定位（1）运用轴线控制桩或龙门板上的轴线和墙边线标志，用经纬仪或拉细绳挂锤球的方法将轴线投测到基础面上或防潮层上2）用墨线弹出墙中线和墙边线3）检查外墙轴线交角是否等于90˚4）把墙轴线延伸并画在外墙基础上，如图8所示，作为向上投测轴线的依据图8 墙体定位1—墙中心线 2—外墙基础 3—轴线（5）把门、窗和其它洞口的边线，也在外墙基础上标定出来2．墙体各部位标高控制在墙体施工中，墙身各部位标高通常也是用皮数杆控制 （1）在墙身皮数杆上，根据设计尺寸，按砖、灰缝的厚度画出线条，并标明0.000m、门、窗、楼板等的标高位置，如图9所示图9 墙体皮数杆的设立（2）墙身皮数杆的设立与基础皮数杆相同，使皮数杆上的0.000m标高与房屋的室内地坪标高相吻合在墙的转角处，每隔10～15m设立一根皮数杆3）在墙身砌起1m以后，就在室内墙身上定出+0.500m的标高线，作为该层地面施工和室内装修用4）第二层以上墙体施工中，为了使皮数杆在同一水平面上，要用水准仪测出楼板四角的标高，取平均值作为地坪标高，并以此作为立皮数杆的标志。
框架结构的民用建筑，墙体砌筑是在框架施工后进行的，故可在柱面上画线，代替皮数杆五、建筑物的轴线投测在多层建筑墙身砌筑过程中，为了保证建筑物轴线位置对的，可用吊锤球或经纬仪将轴线投测到各层楼板边沿或柱顶上1．吊锤球法将较重的锤球悬吊在楼板或柱顶边沿，当锤球尖对准基础墙面上的轴线标志时，线在楼板或柱顶边沿的位置即为楼层轴线端点位置，并画出标志线各轴线的端点投测完后，用钢尺检核各轴线的间距，符合规定后，继续施工，并把轴线逐层自下向上传递吊锤球法简便易行，不受施工场地限制，一般能保证施工质量但当有风或建筑物较高时，投测误差较大，应采用经纬仪投测法2．经纬仪投测法在轴线控制桩上安顿经纬仪，整平后，瞄准基础墙面上的轴线标志，用盘左、盘右分中投点法，将轴线投测到楼层边沿或柱顶上将所有端点投测到楼板上之后，用钢尺检核间距，相对误差不得大于1/2023检查合格后，才干在楼板分间弹线，继续施工六、建筑物的高程传递在多层建筑施工中，要由下层向上层传递高程，以便楼板、门窗口等的标高符合设计规定高程传递的方法有以下几种：1．运用皮数杆传递高程一般建筑物可用墙体皮数杆传递高程具体方法参照“墙体各部位标高控制”2．运用钢尺直接丈量对于高程传递精度规定较高的建筑物，通常用钢尺直接丈量来传递高程。
对于二层以上的各层，每砌高一层，就从楼梯间用钢尺从下层的“+0.500m”标高线，向上量出层高，测出上一层的“+0.500m”标高线这样用钢尺逐层向上引测3．吊钢尺法用悬挂钢尺代替水准尺，用水准仪读数，从下向上传递高程 高层建筑施工测量高层建筑物施工测量中的重要问题是控制垂直度，就是将建筑物的基础轴线准确地向高层引测，并保证各层相应轴线位于同一竖直面内，控制竖向偏差，使轴线向上投测的偏差值不超限轴线向上投测时，规定竖向误差在本层内不超过5mm，全楼累计误差值不应超过2H/10 000（H为建筑物总高度），且不应大于：30m＜H≤60m时，10mm； 60m＜H≤90m时，15mm； 90m＜H 时，20mm高层建筑物轴线的竖向投测，重要有外控法和内控法两种，下面分别介绍这两种方法一、外控法外控法是在建筑物外部，运用经纬仪，根据建筑物轴线控制桩来进行轴线的竖向投测，亦称作“经纬仪引桩投测法”具体操作方法如下：1．在建筑物底部投测中心轴线位置高层建筑的基础工程竣工后，将经纬仪安顿在轴线控制桩A1、A1′、B1和B1′上，把建筑物主轴线精确地投测到建筑物的底部，并设立标志，如图1中的a1、a1′、b1和b1′，以供下一步施工与向上投测之用。
A1B1A1′B1′a1′b1′a2′b2′a1b1a2b2O1O2图1 经纬仪投测中心轴线2．向上投测中心线随着建筑物不断升高，要逐层将轴线向上传递，如图1所示，将经纬仪安顿在中心轴线控制桩A1、A1′、B1和B1′上，严格整平仪器，用望远镜瞄准建筑物底部已标出的轴线a1、a1′、b1和b1′点，用盘左和盘右分别向上投测到每层楼板上，并取其中点作为该层中心轴线的投影点，如图1中的a2、a2′、b2和b2′3．增设轴线引桩当楼房逐渐增高，而轴线控制桩距建筑物又较近时，望远镜的仰角较大，操作不便，投测精度也会减少为此，要将原中心轴线控制桩引测到更远的安全地方，或者附近大楼的屋面O30O10O1a30a30′a10a1A1A2a10′a1′A1′A2′图2 经纬仪引桩投测具体作法是：将经纬仪安顿在已经投测上去的较高层（如第十层）楼面轴线a10a10′上，如图2所示，瞄准地面上原有的轴线控制桩A1和A1′点，用盘左、盘右分中投点法，将轴线延长到远处A2和A2′点，并用标志固定其位置，A2、A2′即为新投测的A1A1′轴控制桩更高各层的中心轴线，可将经纬仪安顿在新的引桩上，按上述方法继续进行投测。
二、内控法内控法是在建筑物内±0平面设立轴线控制点，并预埋标志，以后在各层楼板位置上相应预留200mm×200 mm的传递孔，在轴线控制点上直接采用吊线坠法或激光铅垂仪法，通过预留孔将其点位垂直投测到任一楼层，如图4所示1．内控法轴线控制点的设立在基础施工完毕后，在±0首层平面上，适当位置设立与轴线平行的辅助轴线辅助轴线距轴线500～800mm为宜，并在辅助轴线交点或端点处埋设标志如图3所示辅助轴线传递孔轴线1234图3 内控法轴线控制点的设立2．吊线坠法吊线坠法是运用钢丝悬挂重锤球的方法，进行轴线竖向投测这种方法一般用于高度在50～100m的高层建筑施工中，锤球的重量约为10～20kg，钢丝的直径约为0.5～0.8mm投测方法如下：图4 吊线坠法投测轴线如图4所示，在预留孔上面安顿十字架，挂上锤球，对准首层预埋标志当锤球线静止时，固定十字架，并在预留孔四周作出标记，作为以后恢复轴线及放样的依据此时，十字架中心即为轴线控制点在该楼面上的投测点用吊线坠法实测时，要采用一些必要措施，如用铅直的塑料管套着坠线或将锤球沉浸于水(或油)中，以减少摆动3．激光铅垂仪法（1）激光铅垂仪简介 激光铅垂仪是一种专用的铅直定位仪器。
合用于高层建筑物、烟囱及高塔架的铅直定位测量激光铅垂仪的基本构造如图5所示，重要由氦氖激光管、精密竖轴、发射望远镜、水准器、基座、激光电源及接受屏等部分组成 激光器通过两组固定螺钉固定在套筒内激光铅垂仪的竖轴是空心筒轴，两端有螺扣，上、下两端分别与发射望远镜和氦氖激光器套筒相连接，两者位置可对调，构成向上或向下发射激光束的铅垂仪仪器上设立有两个互成90˚的管水准器，仪器配有专用激光电源2）激光铅垂仪投测轴线 下图为激光铅垂仪进行轴线投测的示意图，其投测方法如下：1）在首层轴线控制点上安顿激光铅垂仪，运用激光器底端（全反射棱镜端）所发射的激光束进行对中，通过调节基座整平螺旋，使管水准器气泡严格居中 2）在上层施工楼面预留孔处，放置接受靶3）接通激光电源，启辉激光器发射铅直激光束，通过发射望远镜调焦，使激光束会聚成红色耀目光斑，投射到接受靶上4）移动接受靶，使靶心与红色光斑重合，固定接受靶，并在预留孔四周作出标记，此时，靶心位置即为轴线控制点在该楼面上的投测点 建筑物的变形观测为保证建筑物在施工、使用和运营中的安全，以及为建筑物的设计、施工、管理及科学研究提供可靠的资料，在建筑物施工和运营期间，需要对建筑物的稳定性进行观测，这种观测称为建筑物的变形观测。
建筑物变形观测的重要内容有建筑物沉降观测、建筑物倾斜观测、建筑物裂缝观测和位移观测等一、建筑物的沉降观测建筑物沉降观测是用水准测量的方法，周期性地观测建筑物上的沉降观测点和水准基点之间的高差变化值1．水准基点的布设水准基点是沉降观测的基准，因此水准基点的布设应满足以下规定：（1）要有足够的稳定性 水准基点必须设立在沉降影响范围以外，冰冻地区水准基点应埋设在冰冻线以下0.5m2）要具有检核条件 为了保证水准基点高程的对的性，水准基点最少应布设三个，以便互相检核3）要满足一定的观测精度 水准基点和观测点之间的距离应适中，相距太远会影响观测精度，一般应在100m范围内2．沉降观测点的布设进行沉降观测的建筑物，应埋设沉降观测点，沉降观测点的布设应满足以下规定：（1）沉降观测点的位置 沉降观测点应布设在能全面反映建筑物沉降情况的部位，如建筑物四角，沉降缝两侧，荷载有变化的部位，大型设备基础，柱子基础和地质条件变化处2）沉降观测点的数量 一般沉降观测点是均匀布置的，它们之间的距离一般为10～20m3）沉降观测点的设立形式 如图1所示图1 沉降观测点的设立形式3．沉降观测（1）观测周期 观测的时间和次数，应根据工程的性质、施工进度、地基地质情况及基础荷载的变化情况而定。
1）当埋设的沉降观测点稳固后，在建筑物主体开工前，进行第一次观测2）在建（构）筑物主体施工过程中，一般每盖1～2层观测一次如半途停工时间较长，应在停工时和复工时进行观测3）当发生大量沉降或严重裂缝时，应立即或几天一次连续观测4）建筑物封顶或竣工后，一般每月观测一次，假如沉降速度减缓，可改为2～3个月观测一次，直至沉降稳定为止2）观测方法 观测时先后视水准基点，接着依次前视各沉降观测点，最后再次后视该水准基点，两次后视读数之差不应超过±1mm此外，沉降观测的水准路线（从一个水准基点到另一个水准基点）应为闭合水准路线3）精度规定 沉降观测的精度应根据建筑物的性质而定1）多层建筑物的沉降观测，可采用DS3水准仪，用普通水准测量的方法进行，其水准路线的闭合差不应超过mm（n测站数）2）高层建筑物的沉降观测，则应采用DS1精密水准仪，用二等水准测量的方法进行，其水准路线的闭合差不应超过mm（n为测站数）4）工作规定 沉降观测是一项长期、连续的工作，为了保证观测成果的对的性，应尽也许做到四定，即固定观测人员，使用固定的水准仪和水准尺，使用固定的水准基点，按固定的实测路线和测站进行表1 沉降观测登记表观测次数观测时间各观测点的沉降情况施工进展情况荷载情况/（t/m2）123…高程/m本次下沉/mm累积下沉/mm高程/m本次下沉/mm累积下沉/mm…11985.01.1050.4540050.47300…一层平口21985.02.2350.448－6－650.467－6－6三层平口4031985.03.1650.443－5－1150.462－5－11五层平口6041985.04.1450.440－3－1450.459－3－14七层平口7051985.05.1450.438－2－1650.456－3－17九层平口8061985.06.0450.434－4－2050.452－4－21主体完11071985.08.3050.429－5－2550.447－5－26竣工81985.11.0650.425－4－2950.445－2－28使用91986.02.2850.423－2－3150.444－1－29101986.05.0650.422－1－3250.443－1－30111986.08.0550.421－1－3350.4430－30121986.12.2550.4210－3350.4430－30注：水准点的高程 BM.1：49.538mm； BM.2：50.123mm； BM.3：49.776mm。
4．沉降观测的成果整理（1）整理原始记录 每次观测结束后，应检查记录的数据和计算是否对的，精度是否合格，然后，调整高差闭合差，推算出各沉降观测点的高程，并填入“沉降观测表”中（表1）2）计算沉降量 计算内容和方法如下：1）计算各沉降观测点的本次沉降量：沉降观测点的本次沉降量=本次观测所得的高程－上次观测所得的高程2）计算累积沉降量：累积沉降量=本次沉降量+上次累积沉降量将计算出的沉降观测点本次沉降量、累积沉降量和观测日期、荷载情况等记入“沉降观测表”中（表1）3）绘制沉降曲线 如图2所示，为沉降曲线图，沉降曲线分为两部分，即时间与沉降量关系曲线和时间与荷载关系曲线2023202320233579113579110408010012010203040F/(t/m2)s/mmt时间（年、月）图2 沉降曲线图121）绘制时间与沉降量关系曲线 一方面，以沉降量s为纵轴，以时间t为横轴，组成直角坐标系然后，以每次累积沉降量为纵坐标，以每次观测日期为横坐标，标出沉降观测点的位置最后，用曲线将标出的各点连接起来，并在曲线的一端注明沉降观测点号码，这样就绘制出了时间与沉降量关系曲线，如图2所示。
2）绘制时间与荷载关系曲线 一方面，以荷载为纵轴，以时间为横轴，组成直角坐标系再根据每次观测时间和相应的荷载标出各点，将各点连接起来，即可绘制出时间与荷载关系曲线，如图2所示二、建筑物的倾斜观测用测量仪器来测定建筑物的基础和主体结构倾斜变化的工作，称为倾斜观测1．一般建筑物主体的倾斜观测建筑物主体的倾斜观测，应测定建筑物顶部观测点相对于底部观测点的偏移值，再根据建筑物的高度，计算建筑物主体的倾斜度，即 式中 i——建筑物主体的倾斜度；∆D——建筑物顶部观测点相对于底部观测点的偏移值（m）；H——建筑物的高度（m）；α——倾斜角（°）由公式可知，倾斜测量重要是测定建筑物主体的偏移值ΔD偏移值ΔD的测定一般采用经纬仪投影法具体观测方法如下：MNPQXYH∆A∆BN′Q′∆A∆B∆图3 一般建筑物的倾斜观测（1）如图3所示，将经纬仪安顿在固定测站上，该测站到建筑物的距离，为建筑物高度的1.5倍以上瞄准建筑物X墙面上部的观测点M，用盘左、盘右分中投点法，定出下部的观测点N用同样的方法，在与X墙面垂直的Y墙面上定出上观测点P和下观测点Q。
M、N和P、Q即为所设观测标志2）相隔一段时间后，在原固定测站上，安顿经纬仪，分别瞄准上观测点M和P，用盘左、盘右分中投点法，得到N′和Q′假如，N与N′、Q与Q′不重合，如图3所示，说明建筑物发生了倾斜3）用尺子，量出在X、Y墙面的偏移值ΔA、ΔB，然后用矢量相加的方法，计算出该建筑物的总偏移值ΔD，即： 根据总偏移值ΔD和建筑物的高度H，即可计算出其倾斜度i 2．圆形建（构）筑物主体的倾斜观测对圆形建（构）筑物的倾斜观测，是在互相垂直的两个方向上，测定其顶部中心对底部中心的偏移值具体观测方法如下：yy1y2y1′y2′x1′x2′x1x2xOO′∆x∆yABA′B′图4 圆形建（构）筑物的倾斜观测（1）如图4所示，在烟囱底部横放一根标尺，在标尺中垂线方向上，安顿经纬仪，经纬仪到烟囱的距离为烟囱高度的1.5倍2）用望远镜将烟囱顶部边沿两点A、A′及底部边沿两点B、B′分别投到标尺上，得读数为y1、y1′及y2、y2′，如图4所示烟囱顶部中心O对底部中心O′在y方向上的偏移值Δy为：（3）用同样的方法，可测得在x方向上，顶部中心O的偏移值Δx为：（4）用矢量相加的方法，计算出顶部中心O对底部中心O′的总偏移值ΔD，即 根据总偏移值ΔD和圆形建（构）筑物的高度H即可计算出其倾斜度i。
此外，亦可采用激光铅垂仪或悬吊锤球的方法，直接测定建（构）筑物的倾斜量3．建筑物基础倾斜观测∆hLL∆h∆DH图5 基础倾斜观测图6 基础倾斜观测测定建筑物的偏移值建筑物的基础倾斜观测一般采用精密水准测量的方法，定期测出基础两端点的沉降量差值Δh，如图5所示，在根据两点间的距离L，即可计算出基础的倾斜度： 对整体刚度较好的建筑物的倾斜观测，亦可采用基础沉降量差值，推算主体偏移值如图6所示，用精密水准测量测定建筑物基础两端点的沉降量差值Δh，在根据建筑物的宽度L和高度H，推算出该建筑物主体的偏移值ΔD，即 三、建筑物的裂缝观测当建筑物出现裂缝之后，应及时进行裂缝观测常用的裂缝观测方法有以下两种：1．石膏板标志用厚10mm，宽约50～80mm的石膏板（长度视裂缝大小而定），固定在裂缝的两侧当裂缝继续发展时，石膏板也随之开裂，从而观测裂缝继续发展的情况2．白铁皮标志白铁板图7 建筑物的裂缝观测（1）如图7所示，用两块白铁皮，一片取150mm×150mm的正方形，固定在裂缝的一侧。
2）另一片为50mm×200mm的矩形，固定在裂缝的另一侧，使两块白铁皮的边沿互相平行，并使其中的一部分重叠3）在两块白铁皮的表面，涂上红色油漆4）假如裂缝继续发展，两块白铁皮将逐渐拉开，露出正方形上，原被覆盖没有油漆的部分，其宽度即为裂缝加大的宽度，可用尺子量出1. 土木工程的概念和范围土木工程是建造各类工程设施的科学技术的总称，它既指工程建设的对象，也指所应用的材料、设备和所进行的勘测设计、施工、保养、维修等技术范围涉及房屋建筑工程，公路与城市道路工程，铁道工程，桥梁工程，遂道工程，机场工程，地下工程， 给水排水工程，港口、码头工程等2. 土木工程经历了哪几个阶段？各阶段的特点，各举一个代表性的工程土木工程的发展经历了三个阶段：古代、近代、现代古代：材料取之自然，工具简朴，多为砖石结构或木结构加砖墙古罗马斗兽场、万里长城、都江堰水利工程近代：结构设计有系统的理论指导，钢筋混凝土开始应用，多为钢结构或钢筋混凝土结构法国艾菲尔铁塔，苏伊士运河现代：功能规定多样化，城市建设立体化，交通工程快速化，工程设施大型化上海东方明珠电视塔，金茂大厦3. 未来土木工程将在哪些方面有重大发展重大工程项目将陆续兴建，土木工程将向太空、海洋、荒漠开拓，工程材料向轻质、高强、多功能化发展，设计方法精确化，设计工作自动化，信息和智能化技术全面引入土木工程，土木工程的可连续发展。
4. 什么叫基础、地基将上部结构荷载传递给地基土、连接上部结构与地基土的下部结构称为基础地基是指承托基础的场地5. 岩土工程勘察的目的、任务、分几个阶段目的是查明工程地质条件，分析存在的地质问题，对建筑地区做出工程地质评价任务是按照不同勘察阶段的规定，对的反映场地的工程地质条件及岩土体性状的影响，并结合工程设计、施工条件，以及地基解决等工程的具体规定，进行技术论证和评价，提出解决问题的决策性具体建议，为设计、施工提供依据，服务于工程建设的全过程可分为可行性研究勘察、初步勘察和具体勘察三个阶段6. 工程地质测绘的概念工程地质测绘就是填绘工程地质图，根据野外调查综合研究勘察区的地质条件，填绘在适当比例尺地形图上加以综合反映7. 岩土工程勘探的方法有哪几种勘探的方法重要有洞探、槽探，钻探，井探，地球物理勘探等8. 什么叫浅基础、刚性基础、扩展基础通常把位于天然地基上、埋置深度小于5 m的一般基础(柱基或墙基)以及埋置深度虽超过5 m，但小于基础宽度的大尺寸基础(如箱形基础)，统称为天然地基上的浅基础刚性基础，是由砖、毛石、素混凝土和灰土等材料做成的基础扩展基础，当刚性基础不能满足力学规定期，可以做成钢筋混凝土基础，称为扩展基础。
9. 浅基础按构造类型不同分为哪几种单独基础 条形基础 筏板基础 箱形基础 壳体基础10. 什么叫深基础，分哪几类位于地基深处承载力较高的土层上，埋置深度大于5m或大于基础宽度的基础，称为深基础桩基础 地下连续墙 墩基础 沉井基础 沉箱基础 11. 采用桩基础的条件是什么一般采用天然地基且地基承载力局限性或沉降量过大时，宜考虑选择桩基础，当建筑物或构筑物荷载较大，地基上部软弱而下部不太深处埋藏有坚实地层，最宜采用桩基12. 沉井基础的优缺陷优点：埋置深度可以很大，整体性强，稳定性好，能承受较大的垂直荷载和水平荷载缺陷：施工期长，对细砂及粉砂类土在井内抽水易发生流砂现象，导致沉井倾斜，沉井下沉过程中碰到障碍物，会给施工带来困难13. 什么叫不均匀沉降，减小地基不均匀沉降的措施是什么一般是指同一结构体中，相邻的两个基础沉降量的差值1、在设计时尽量使上部荷载中心受压，均匀分布；2、碰到高低相差悬殊或地基软硬突变时，要合理设立沉降缝；3、增长上部结构对地基不均匀对地基协调作用如在砌体结构中设立圈梁以增强结构得整体性；4、合理安排施工工序和采用合理的施工方法14. 地基解决的对象和目的地基解决的对象是软弱地基和特殊土地基。
地基解决的重要目的是指提高软弱地基的强度、保证地基的稳定性；减少软弱地基的压缩性、减少基础的沉降；防止地震时地基土的振动液化；消除特殊土的湿陷性、胀缩性和冻胀性15. 建筑工程的概念为新建、改建或扩建房屋建筑物和附属构筑物设施所进行的规划、勘察、设计和施工、竣工等各项技术工作好完毕的工程实体，亦是指各种房屋、建筑物的建造工程16. 建筑物按使用性能分几类，按层数分几类建筑工程按使用性能分为工业建筑、农业建筑和民用建筑按层数可分为单层建筑、多层建筑、高层建筑和超高层建筑17. 建筑物的基本构件有哪几种，其中受弯构件有哪几个、受压构件有哪几个板、梁、柱、拱受弯构件是板和梁，受压构件是柱和拱18. 板按受力形式分哪几种，梁按支承方式分哪几种，画图说明板按受力形式分为单向板和双向板梁按支承方式分简支梁，连续梁，悬臂梁19. 单层建筑按使用目的分哪几种，各采用何种结构按使用目的可分为民用单层建筑和单层工业厂房民用单层建筑一般采用砖混结构，单层工业厂房一般采用钢筋混凝土柱或钢结构柱，屋盖采用屋架结构20. 大跨度建筑的跨度应大于多少米，其结构体系有哪几种60m网架结构、网壳结构、悬索结构、悬吊结构、索膜结构、充气结构、薄壳结构、应力蒙皮结构等。
21. 多层建筑常用的结构形式有哪几种，什么叫混合结构、框架结构常用结构形式为混合结构、框架结构混合结构指用不同的材料建造的房屋，通常墙体采用砖砌体，屋面和楼板采用钢筋混凝土结构，故亦称砖混结构框架结构指由梁和柱刚性连接而成骨架的结构 22. 高层与超高层结构的重要结构形式有哪几种框架结构，框架－剪力墙结构，剪力墙结构，框支剪力墙结构，筒体结构23. 什么叫特种结构，涉及哪几种特种结构是指具有特种用途的工程结构，涉及高耸结构、海洋工程结构、管道结构、容器结构和核电站结构等24. 烟囱按建筑材料不同分哪几种，各有何特点砖烟囱、钢筋混凝土烟囱和钢烟囱砖烟囱的高度一般不超过50m，多数呈圆截锥形自重小，造型美观整体性、抗风、抗震性好，施工简便，维修量小钢烟囱自重小，有韧性，抗震性能好，合用于地基差的场地，但耐腐蚀性差，需经常维护25. 一个完整的交通运送体系有哪几种运送方式构成，各有何特点铁路、道路、水运、航空和管道铁路运送能力大，速度较快，运送成本和能耗都较低，通用性能好，受自然条件影响小，但是建设投资大，建设周期长航空运送在快速运送旅客，运送紧急屋子方面显示出有淤血、恶性 ，但运送成本高，能耗大。
管道运送用于原油、成品油运送水路则以其低廉的运价显示其明显的经济效益道路运送投资少，机动灵活，可以进一步到各个角落26. 什么叫道路，涉及哪些工程实体，按使用特点分哪几类道路是一种带状的三维空间人工构造物，是供各种车辆和行人等通行的工程设施它涉及路基、路面、桥梁、涵洞、隧道等工程实体分为公路、城市道路、厂矿道路、林区道路以及乡村道路27. 公路路基的横断面形式有哪几种路堤、路堑、半挖半填28. 公路沿线的附属结构设施涉及哪几种交通管理设施、交通安全设施、服务设施和环境美化设施29. 高速公路的概念，沿线设施有哪些，有何优缺陷具有四条以上车道，路中央设有中央隔离带，分隔双向车辆行驶，互不干扰，全封闭，全立交，控制出入口，严禁产生横向干扰，为汽车专用，设有自动化监控系统，以及沿线设有必要服务设施的道路优点：行车速度快，通行能力大，物资周转快，经济效益高，交通事故少，安全舒适好，带动沿线地方的经济发展缺陷：投资大，资金来源困难，占地多，与普通公路和地方交通贯通问题，密集型的管理问题，环境保护问题30. 铁路选线设计的重要工作内容根据国家政治、经济和国防的需要，结合线路通过地区的自然条件、资源分布、工农业发展等情况，规划线路的基本走向，选定铁路的重要技术标准。
在城市里，则根据地区的商业或工业发展等情况，来规划线路的走向；根据沿线的地形、地质、水文等自然条件和村镇、交通、农田、水利设施，来设计线路的空间位置；研究布置线路上的各种建筑物，如车站、桥梁、隧道、涵洞、路基、挡墙等，并拟定其类型和大小，使其总体上互相配合，全局上经济合理31. 什么叫铁路定线，基本方法有哪几种铁路定线就是在地形图上或地面上选定线路的走向，并拟定线路的空间位置基本方法有套线、眼镜线和螺旋线32. 铁路横断面形式有哪几种路堤、半路堤、路堑、半路堑、半填半挖33. 当今世界上建设高速铁路有哪几种模式日本新干线模式，德国ICE模式，英国APT模式，法国TGV模式34. 轻轨和地铁有那些特点，两者的重要区别线路多通过居民区，对噪声和振动的控制较严；行车密度大，运营时间长；一般采用直流电机牵引，以轨道作为供电回路；曲线段占的比例大，曲线半径比常规铁路小两者区分重要视其单向最大高峰小时客流量35. 磁悬浮铁路的优缺陷优点：克服了传统轮轨铁路提高速度的重要障碍，发展前景广阔；速度高，可达400 ～ 600 km/h；列车能耗低缺陷：造价昂贵、不能运用既有线路以及速度优势不明显36. 民航机场分类，机场跑道按作用分哪几类国际机场、干线机场、支线机场。
重要跑道、辅助跑道、起飞跑道37. 什么叫隧道，按施工场合的不同分哪几类隧道是修筑在地面之下的通路或空间，但孔径太小，属于所谓管道范畴的除外分为公路隧道、城市隧道和水下隧道38. 桥梁按行车道位置分哪几类，按承重构件受力情况分哪几类上承式桥、中承式桥、下承式桥梁桥、板桥、拱桥、钢结构桥、吊桥、组合体系桥39. 桥梁总体规划的基本内容（设计要领）桥位选定；桥梁总跨径及分孔方案的拟定；选定桥型；决定桥梁的纵横断面布置40. 桥台的概念及其组成和类型桥台是桥头两端的支承结构物，它是连接两岸道路的路桥衔接构筑物由台帽、台身和基础组成分为实体式桥台和埋置式桥台41. 公路桥梁桥墩的类型，桥梁基础的类型实体式（重力式）、空心式和桩（柱）式刚性扩大基础、桩基础和沉井基础，特殊也用气压沉箱基础42. 什么叫港口，按位置和用途分别分几类港口有一定面积的水域和陆域，供船舶出入和停泊，是货品和旅客集散并变换运送方式的场地，是为船舶提供安全停靠、作业的设施，并为船舶提供补给、修理等技术服务和生活服务按位置可分为海岸港、河口港和内河港；按用途可分为商港、军港、渔港、工业港和避风港43. 港口的组成，水域涉及哪几部分，陆域应有哪些建筑物和设施港口由水域和陆域两大部分组成。
水域涉及进港航道、港池和锚地港口陆域则由码头、港口仓库及货场、铁路及道路、装卸及运送机械、港口辅助生产设备等组成44. 港口规划分哪两个阶段选址可行性研究和工程可行性研究45. 什么叫货品吞吐量一个港口每年从水运转陆运和从陆运转水运的货品数量总和（以吨计）46. 港口布置应遵循的原则是什么，港口布置的形式统筹安排，合理布局，远近结合，分期建设47. 什么叫码头，码头的布置形式是什么码头是供船舶系靠、装卸货品或上下旅客的建筑物的总称顺岸式、突堤式、挖入式48. 画图说明码头按前沿的横断面外形分哪几类，各自合用的情况有直立式、斜坡式、半直立式和半斜坡式直立式码头岸边有较大的水深，便于大船系泊和作业；斜坡式码头合用于水位变化较大的情况；半直立式码头合用于高水时间较长而低水时间较短的情况；半斜坡式合用于枯水时间较长而高水时间较短的情况49. 防波堤的重要功能，画图说明平面布置形式防波堤的重要功能是为港口提供掩护条件，阻止波浪和漂沙进入港内，保持港内水面的平稳和所需要的水深，同时，兼有防沙、防冰的作用分为四大类型：单突堤式；双突堤式；岛堤式；组合堤式50. 什么叫地下工程、地下综合体、地下街，地下街的作用在地面以下土层或岩体中修建各种类型的地下建筑物或结构的工程在地面以下土层或岩体中修建各种类型的地下建筑物或结构的工程。
地下综合体可以考虑定义为建设沿三维空间发展的，地下连通的，结合交通、商业贮存、娱乐、市政等多种用途的大型公共地下建筑地下街是在各种建筑物的地下层之间建立地下连通道，或独立单建，形成总体形态狭长的旁边设店铺、事务所、停车场等设施的地下通道作用：有效运用地下空间，改善城市交通地下街与商业开发相结合，活跃市场，繁荣了城市经济改善城市环境，丰富了人民物质与文化生活51. 地下空间有哪些特性和作用恒温性、恒湿性、隔热性、遮光性、气密性、隐蔽性、空间性、安全性对节省城市占地、节约能源、克服地面各种障碍改善城市交通、减少城市污染、扩大城市空间容量、节省时间、提高工作效率和提高城市生活质量都起到重要作用52. 水利工程的概念和特点用于控制和调配自然界的地表水和地下水，以达成除害兴利目的而兴建的工程称为水利工程特点：水工建筑物受水的作用，工作条件复杂；施工难度大；各地的水文、气象、地形、地质等自然条件有差异，水文、气象状况存在偶尔性，因此大型水利工程的设计，总是各有特点，难以统一；大型水利工程投资大、工期长，对社会、经济和环境有很大影响，既可有显著效益，但若严重失误或失事，又会导致巨大的损失和灾害53. 画图说明渠道的断面形式梯形、复式、矩形、有挡土墙矩形、盘山、半填半挖。
54. 水力发电的优点，水电站的开发方式有哪几种优点：以水为能源可循环使用，不污染环境，成本比获利发电低坝式水电站、引水式水电站、抽水蓄能电站、潮汐电站55. 防洪工程的概念，按内容、功能分几类防洪工程是控制、防御洪水以减免洪灾损失所修建的工程按内容分为堤、河道整治工程、分洪工程和水库按功能分为挡、泄（排）和蓄（滞）56. 什么叫城市给水，城市给水系统的组成和分类城市给水重要是供应城市所需的生活、生产、市政和消防用水一般由取水工程、输水工程、水解决工程和配水管网工程四者组成分为统一给水系统、分质给水系统、分压给水系统、分区给水系统、循环和循序给水系统、区域给水系统、中水系统57. 中水系统的概念和组成将各类建筑或建筑社区使用后的排水，经解决达成中水水质规定后，回用于厕所便器冲洗、绿化、洗车、清扫等各杂用水用水点的一整套工程设施组成：中水原水系统、解决系统及给水系统58. 什么叫建筑给水，按用途分哪几类为工业与民用建筑物内部和居住社区范围内生活设施和生产设备提供符合水质标准以及水量、水压和水温规定的生活、生产和消防用水的总称按用途可分为生活给水系统、生产给水系统和消防给水系统59. 建筑给水设计的内容是什么用水量的估算、室内供水方式的选择、布管方式的选择、管径设计。
60. 建筑给水方式的基本类型直接给水方式、设水箱的给水方式、设水泵的给水方式、设水泵和水箱的给水方式、分区给水方式等61. 城市污水水源涉及哪些，城市排水系统由哪几种设施组成生活污水、工业废水、雨水由收集、解决、处置三方面的设施组成62. 什么叫建筑排水，分哪几类建筑排水是工业与民用建筑物内部和居住社区范围内生活设施和生产设备排出的生活排水和工业废水以及雨水的总称涉及建筑内部排水系统与居住社区排水系统两类63. 建筑内部排水系统的概念和分类建筑内部排水系统是将建筑内部人们在平常生活和工业生产中使用过的水收集起来，及时排到室外分为生活排水系统、工业废水排水系统和屋面雨水排除系统64. 土木工程施工分为那两部分施工技术和施工组织65. 常见的土方工程有哪些场地平整、基坑（槽）及管沟开挖、地坪填土、路基填筑、隧道开通及基坑回填66. 画图说明常用的坑壁支撑形式衬板式、悬臂式、拉锚式、锚杆式、斜撑式67. 结构工程涉及哪几种，什么叫结构安装工程砌筑工程、钢筋混凝土工程、预应力混凝土工程、结构安装工程将结构设计成许多单独的构件，分别在施工现场或工厂预制成型，然后在现场用起重机械将各种预制构件吊起并安装到设计位置上去的所有施工过程。
68. 砌体施工的基本规定横平竖直、砂浆饱满、灰缝均匀、上下错缝、内外搭砌、接槎牢固69. 混凝土工程涉及哪些施工过程制备、运送、浇筑、养护70. 什么叫先张法，适合何种构件；什么叫后张法，适合何种构件先张法是在浇筑混凝土构件之前，张拉预应力筋，将其临时锚固在台座或钢模上，然后浇筑混凝土构件，待混凝土达成一定强度，预应力筋与混凝土间有足够粘结力时，放松预应力预应力筋弹性回缩，借助于混凝土与预应力筋间的粘结，对混凝土产生预压应力；多用于预制构件厂生产定型的中小型构件后张法是在构件或块体制作时，在放置预应力筋的部位预先留有孔道，待混凝土达成规定强度后，孔道内穿入预应力筋，并用张拉机具夹持预应力筋将其张拉至设计规定的控制应力，然后借助锚具将预应力筋锚固在构件端部，最后进行孔道灌浆；合用于现场生产大型预应力构件，特种结构和构筑物71. 结构安装分哪几类单个构件吊装，吊至安装位置后组拼成整体结构；地面拼装后整体吊装；特殊安装法72. 土木工程产品的特性土木工程产品单一、固定并且庞大73. 什么叫盾构法、顶管法盾构法是一种在地下进行机械化暗挖作业的隧道施工方法，它靠盾构头部掘土，或用大刀盘切削土体，然后拼装预制的混凝土管片建成隧道环。
顶管法是用千斤顶将预制的钢筋混凝土管道分节顶进，并运用最前面的工具头进行挖土的一项地下掘进技术74. 施工组织设计内容，分哪几类内容涉及工程概况、施工方案选择、施工进度计划、施工平面图、重要技术经济指标、质量安全保证体系分为施工组织总设计、单位施工组织设计、分部（分项）工程组织设计75. 什么叫建设程序、建设法规建设程序是指在建设项目的设想、选择、评估、决策、设计、施工、竣工、验收、投入生产整个过程中，各项工作必须遵守的先后顺序的法则建设法规是指国家权力机关或其授权的行政机关制定的，旨在调整国家及其有关机构、企事业单位、社会团队、公民之间在建设活动中或建设行政管理活动中发生的各种社会关系的法律、法规的总称76. 什么叫工程项目管理工程项目管理是指从事工程项目管理的公司（以下简称工程项目管理公司）受业主委托，按照协议约定，代表业主对工程项目的组织实行进行全过程或若干阶段的管理和服务77. 一个成功的项目应实现哪些预期目的在预定的时间内完毕项目的建设，达成预定的项目规定；在预算费用内实现投资目的；满足预定的使用功能规定；能为使用者接受和认可；能合理、有效地运用各种资源；项目实行按计划、有秩序地进行，不发生事故或其他损失；与环境协调一致。
78. 项目管理的核心内容、基本目的“三控制、二管理、一协调”：进度控制、质量控制、费用控制；协议管理、信息管理；组织协调基本目的：专业目的（功能、质量、生产能力等。
