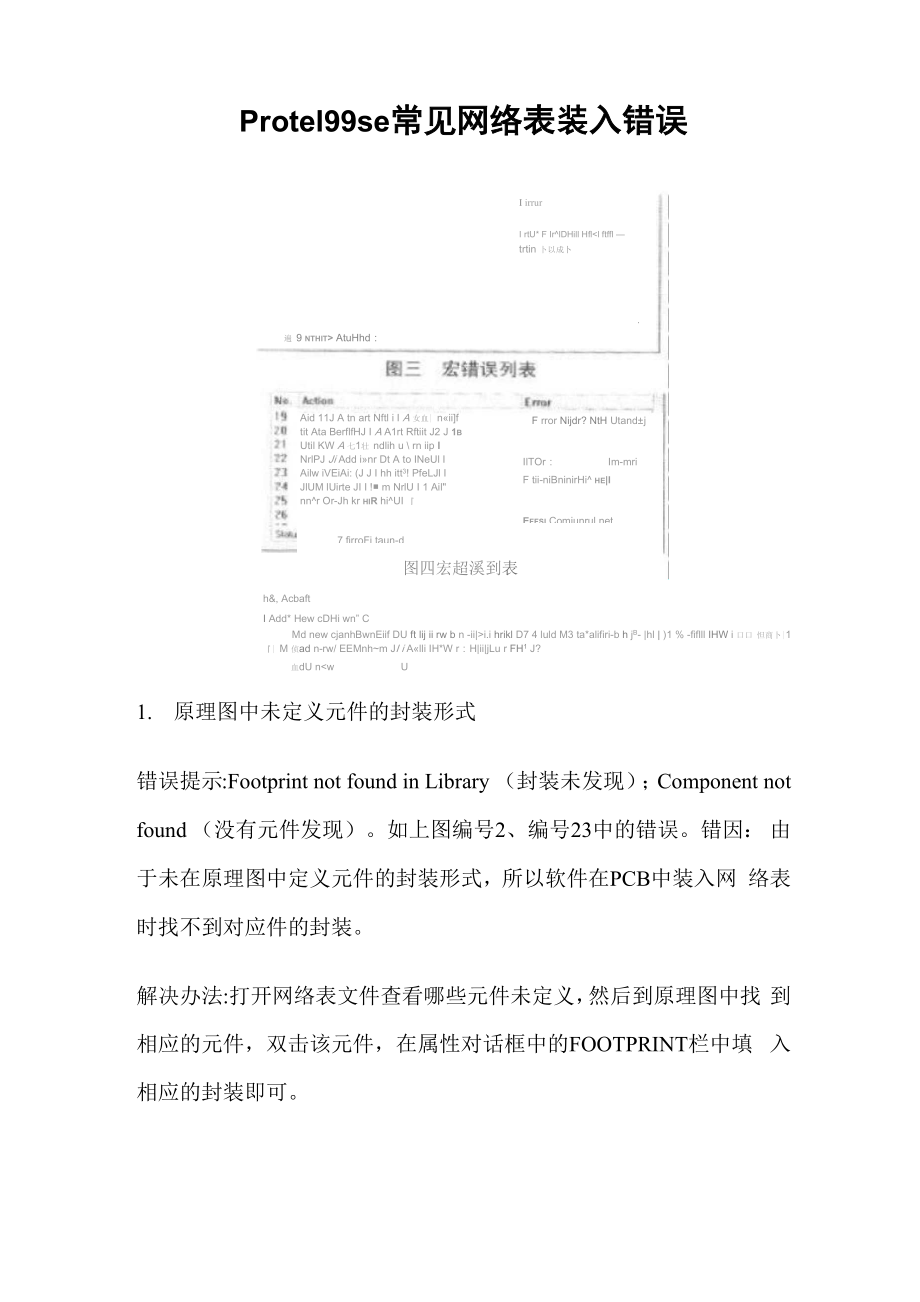

如上图编号2、编号23中的错误错因： 由于未在原理图中定义元件的封装形式，所以软件在PCB中装入网 络表时找不到对应件的封装解决办法:打开网络表文件查看哪些元件未定义，然后到原理图中找 到相应的元件，双击该元件，在属性对话框中的FOOTPRINT栏中填 入相应的封装即可2. PCB封装定义的名称不存在错误提示:Footprint XX not found in Library （元件封装图形库中没有XX封装形式）；Component not found （没有元件发现）如上图编号3、编号26中的错误错因:在PCB文件中未调入相应的PCB元件库或PCB 库中的元件名与原理图中定义的名称不同解决办法:在PCB文件中确认所需要的PCB元件库是否都已调入，并 核对原理图中元件封装名称是否与PCB元件库的名称一致3. 元件管脚名称与PCB库中封装管脚名称不同错误提示:Nodenot found（没有发现焊盘）如上图编号19、编号24 中的错误错因:元件管脚名称与PCB库中封装的管脚名称不同解决办法:可编辑原理图库或PCB库中元件的管脚名称，使之相互一 致4. 原理图中元件的管脚数多于PCB封装管脚数错误提示:Node not found （没有发现焊盘）。
如上图编号22中的错误 错因:由于原理图库中元件的管脚数与PCB库中封装的管脚数目没能 ——对应解决办法:回到原理图中重新定义元件的封装即可使元件管脚数与 封装管脚数、管脚名一致5. 元件标号重复这类错误没有提示，往往比较隐蔽，较难发现错因：元件标号重复 所致解决办法:回到原理图中修改重复元件标号网络表装入错误 经常发生，主要是关于封装错误发现错误后，应先浏览，后排除 宏命令执行有序的，前面的宏命令有误，就会引起后续的错误错误 的排除应抓住根源，这样才能快速有效的解决问题同时需要在设计 原理图和编辑PCB元件库时尽量规范，细心，以减少错误发生。
