楼区土方开挖方案

千**
实名认证
店铺
DOC
2.38MB
约27页
文档ID:137807575

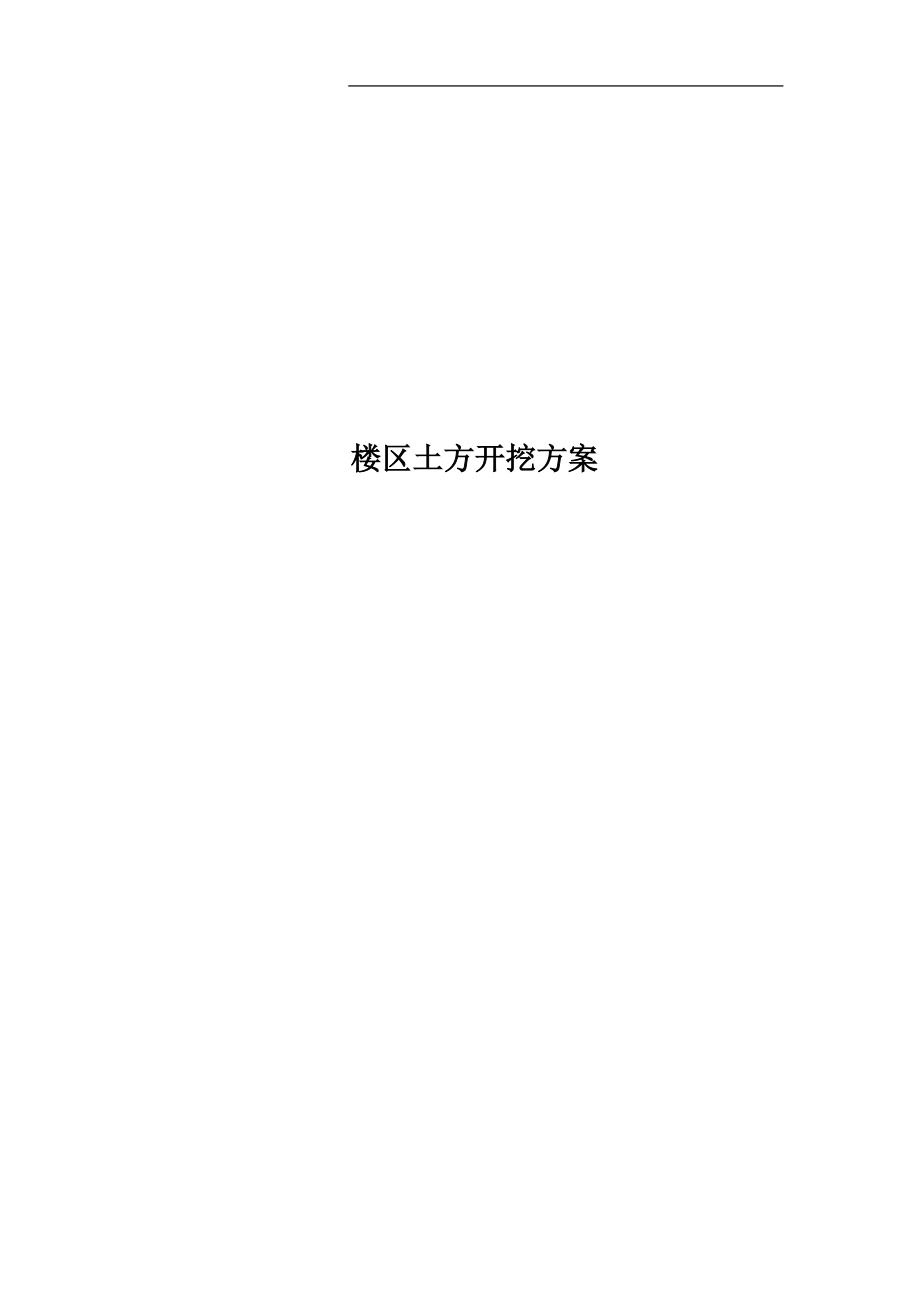

楼区土方开挖方案_第1页
1/27

楼区土方开挖方案中南世纪城X地块5#楼区土方施工方案中南世纪城X地块5#楼区土方开挖方案编制人: 审核人: 审批人:编制单位: 中南世纪城1B地块5#楼项目工程土方施工开挖方案编制单位: 编制时间: 土方施工方案 目 录1 编制依据 32 工程概况 33 工程地质条件 33.1 岩土层结构概况 33.2 水文地质概况 34 施工方案的选择 64.1 土方开挖方案选择 74.1.1 开挖形式及开挖内容 74.1.2 土方转运 74.1.3 开挖顺序及堆土点 94.2 边坡防护的方案选择 104.3 排水措施 105施工前的部署 115.1 测量 115.2 场地准备 115.3 人员准备 115.4 机械表 125.5 砌筑材料的选择 126 土方开挖 136.1 工艺流程 136.2 施工要点 136.2.1.天然基础开挖要点 136.2.2各基础及侧墙操作面的规定 146.2.3桩基础开挖要点 156.3 基坑验槽要求 166. 4 砼垫层施工 177 土方回填 207.1施工准备 207.2工艺流程 207.3施工要点 207.4成品保护 228 质量控制标准 228.1 质量保证措施 228.2 质量标准 239 职业健康安全保证措施 241 编制依据1、中南世纪城1B地块5#楼区工程施工图纸2、《中南世纪城1B地块5#,6#楼岩土工程勘察报告》3、相关法律法规、标准、规范、规程、图集以及地方标准、地方法规。

2 工程概况本工程施工管辖范围为1B地块5#楼,该区域北侧临近纬九路,南侧临近纬10路,东侧临近迎宾路,西侧临近解放南路该施工区域由G-A` (30+1层),G-B(31+1层),G-B`(31+1层), 3个施工区域组成,单体基坑开挖长度(MAX)为121.51米,开挖宽度(MAX)为38.43米基坑开挖面积约为4288平方米,土方量约为:14762立方 中南世纪城1B地块5#楼区土方施工方案拟建3个单元框剪结构高层,基础采用大体积筏板基础,下部采用预应力管桩,结构为框剪结构场地规划总占地面积约为__1848__平米,建筑面积约为_39834__万平方米场地东西方向跨长__121.51_米,南北方向跨长约__38.43__米标高采用1985国家高程系统,坐标采用坐标系统建设单位: 设计单位: 监理单位: 施工单位: 3 工程地质条件3.1 岩土层结构概况根据《中南世纪城1B地块5#,6#楼岩土工程勘察报告》拟建场地可能涉及土方开挖的土层由上至下依次为:01层素填土:灰、灰黄色,松散,湿,主要成分为粉质粘土,含植物根茎,土质不均匀02层粉质粘土:灰黄色,可塑,向下渐变软塑,湿~饱和,土质较均匀。

03层淤泥质粉质粘土:灰黄~灰色,流塑,饱和,局部含少量腐殖质,不均匀的夹少量粉土团块或薄层,土质尚均匀03-1层粉土:灰色,稍密,很湿,夹少量粉砂团块,含少量云母碎屑,土质欠均匀04-1层粉土:灰色,稍密,很湿,夹含少量云母碎屑,夹较多软塑状粘性土薄层或团块,薄层厚度约2~5mm,具层理,土质欠均匀04-2层粉土:灰色,中密,局部稍密,湿~很湿,含少量云母碎屑,夹少量软塑状粘性土团块,土质欠均匀04-3层粉土:灰色,中密~密实,湿,含少量云母碎屑,夹少量软塑状粘性土团块,土质欠均匀04-4层粉土:灰色,稍密,很湿,夹流塑状粘性土薄层,薄层厚度约2~5mm,具层理,土质不均匀,局部缺失05层粉质粘土:灰褐色~灰黄色,可塑,饱和,含铁锰质氧化物硬质结核级斑点,粒径2~5mm,土质较均匀06层粘土:黄褐色,硬塑,饱和,含铁锰质氧化物硬质结核及斑点,粒径2~5mm,含少量钙核,粒径约0.5~2.0cm,土质较均匀07层粉土:黄色,稍密,很湿,夹软~流塑状粘性土薄层,薄层厚度约2~5mm,具层理,土质不均匀08-2层粉砂:黄色~灰色,密实,饱和,主要矿物成分为石英及云母碎屑,颗粒级配良,粘粒含量平均值为3.6%,颗粒呈次棱角状,土质欠均匀。

08-3A层粉质粘土夹粉土:青灰色,可塑,饱和,局部夹少量粉土团块,含硬质结核及斑点,粒径约2mm左右,土质欠均匀08-3B层粉土:灰黄色,稍密,局部中密,很湿,夹流塑~软塑状粘性土团块及薄层,薄层厚度1~20cm,层理清晰土质不均匀08-4A层粉砂:灰色,密实,饱和,主要矿物成分为石英及云母碎屑,颗粒级配良,粘粒含量平均值为3.5%,颗粒呈次棱角状,土质欠均匀08-4B层粉土:灰色,稍密,局部中密,很湿,夹流塑~软塑状粘性土团块及薄层,薄层厚度1~20cm,层理清晰,土质不均匀09-1层粉质粘土:青灰色,可塑,饱和,含姜石及含硬质结核,粒径约2mm左右,不均匀地夹少量粉土团块,土质欠均匀09-2层粉质粘土:青灰色,可塑,局部软塑,饱和,夹粉土团块及薄层,含硬质结核,粒径约2mm左右,土质欠均匀09-3层粉质粘土:青灰色,可塑,局部硬塑,饱和,含硬质结核及斑点,粒径约2mm左右,土质欠均匀09-4层粉质粘土:灰黄色,可塑,饱和,含硬质结核及斑点,粒径约2mm左右,土质欠均匀10层粉土:灰黄色,中密,局部稍密,很湿,土质欠均匀11层粉砂:灰色,密实,饱和,主要矿物成分为石英及云母碎屑,颗粒级配良,粘粒含量平均值为3.1%,颗粒呈次棱角状,土质欠均匀。

12层粉质粘土:灰黄色,可塑,饱和,含硬质结核及斑点,粒径约2mm左右,土质欠均匀13层粉土:灰黄色,中密,很湿,夹较多软塑状粘性土薄层,单层厚度2~5mm,层理清晰,土质欠均匀14层粉质粘土:灰黄色,可塑,饱和,含硬质结核及斑点,粒径约2mm左右,土质欠均匀15层粉砂:灰黄色,密实,饱和,主要矿物成分为石英及云母碎屑,颗粒级配良,粘粒含量平均值为3.9%,颗粒呈次棱角状,土质欠均匀16层粘土:灰黄色,硬塑,饱和,含氧化物硬质结核级斑点,粒径2~4mm左右,土质欠均匀该层在本次勘察中未穿透,最大控制深度为7.50米3.2 水文地质概况盐城地处江苏省东部,东为黄海,海岸线长,降雨充足,属海洋性暖湿气候盐城太阳年辐射总量为116.2-121.0千卡/cm2,一年当中以七、八、九月为最多,一、二、十二月为最少全年光照时间平均在2280小时左右,其中春季占25%,夏季占29%,秋季占24%,冬季占22%;年平均气温13.7-14.4℃,南高北低,西高东低和西部邻近地区相比较,秋、冬两季热量条件优越,春季较差;年降水量平均在910-1060毫米之间,南多北少,东多西少,大丰、射阳为高值区降水集中期在6-9月,其中7月最多,达197-282毫米;年平均风速2.8-3.4米/秒,春季最大,秋季最小。

若以日平均风速≥4米/秒作为风能利用的起始值,则盐城市日平均风速≥4米/秒的年平均日数为63.3-156.8天,以大丰为最多,建湖为最少场地内地下水类型主要为孔隙潜水,其次为承压水,孔隙潜水主要赋存于第03(隔水层)及以上土层中,其补给来源主要为大气降水及地表水,水位呈季节性变化,其排泄形式主要为自然蒸发和侧向径流;承压水赋存于第03(隔水层)以下土层中,其补给来源主要是同一含水层的侧向补给,其排泄形式主要为侧向径流地下水径流缓慢,处于相对停滞状态对本工程有影响的地下水类型主要为孔隙潜水,勘察期间,测得探井内孔隙潜水的初见水位标高为1.26~1.31m,稳定水位标高在1.32~1.42m,根据水文观测资料,近期内最高水位标高为1.88m,历史最高水位为1.90m,历史最低地下水位0.55m,地下水位年变化幅度为1.20m,根据《岩土工程勘察规范》(GB50021-2001)附录G表G.0.1条规定判别,拟建场地环境类型为Ⅱ类场地周围无污染源,据本工程取水试样水质分析资料(附后),依据《岩土工程勘察规范》(GB50021-2001)第12.2.1~12.2.4条,拟建场地地下水对混凝土结构具微腐蚀性,对钢筋混凝土结构中的钢筋在干湿交替时具弱腐蚀性,在长期浸水时具微腐蚀性;根据当地经验,拟建场地地下水位较高,加之年降水量较大,丰水季节地基土全部浸于水下,土中可溶盐类多已浸出,故本场地地基土对建筑材料的腐蚀性可参照地下水的腐蚀性评价,即地下水位以上地基土对混凝土结构具微腐蚀性,对钢筋混凝土结构中的钢筋具弱腐蚀性。

4 施工方案的选择4.1 土方开挖方案选择4.1.1 开挖形式及开挖内容本工程采用反铲挖掘机进行土方开挖、人工配合清土首先根据1B地块5#楼工程土方施工方案总平面图投放出建筑物四周边框线,再根据1B地块5#楼工程土方施工方案的设计规划及准确弄清基坑周边环境设施后,进行第一次土方开挖(下称大土开挖),大土开挖包括的内容有:1建筑物基础的土方按照建筑物筏板边线往外扩不小于7740mm(有塔吊处和管线妨碍的部位另作说明)开挖深度为相对标高-7.950,放坡系数1:1.3;并用小型挖机修整边坡2待场地基本平整后进行第二次土方开挖(下称基础开挖),本次开挖主要内容是建筑物基础开挖(挖掘机开挖至基础底设计标高的以上300mm,小挖机并配合人工配合清土300mm至基础底设计标高)同时,边坡在相对标高-0.100处留置1.2米宽度的缓冲平台,基槽下口边线距离建筑物基础不小于200mm.放坡系数1:1.33现场电梯井,积水坑用小挖机作局部开挖4.1.2 土方转运本工程土方转运由反铲挖土机装车、并由自卸汽车将土方部分外运到场外由于单体场地土质很差,自卸汽车无法进入场地内进出运土为保证自卸汽车可以进入单体场地平基面进行土方的转运,在单体的场地内铺设简易的钢板以供自卸车的行驶,并于场地平基面用挖掘机平整一条临时土通道。

单体开挖出土方由挖机装入驶入场地平基面内的自卸车远走临时道路设置及转图示意如下:4.1.3 开挖顺序及堆土点本工程土方的开挖顺序必须严格遵守1B地块5#楼工程土方施工方案施工计划先开挖第一阶段的户型,再开挖第二、第三施工阶段的户型,具体开挖顺序应根据现场实际情况进行调整如下,采用由北向南,由东向西的开挖方式,先从东单元开始,然后中单元,西单元,直至土方全部拖运出场地而且根据施工段数安排足够数量挖掘机,保证大土开挖与承台基础开挖流水作业开挖出来的土方,用反铲挖土机装车、由自卸汽车运输到甲方指定的位置堆放为保证土方堆场的合理利用,采用推土机及挖土机对土方堆场进行土方推平及修整4.2 边坡防护的方案选择本工程大土开挖的边坡防护采用自然放坡的形式并配合深层搅拌桩止水由于场内存在有多种土质,不同类型土质采用不同放坡系数,对于基础开挖深度在-0.100M,场地地表多为回填土或耕植土,稳定性较差,为保证边坡的安全,因此放坡系数考虑按不小于1:1.3选取;对于基础开挖深度在-0.100M以下的土方开挖,放坡系数依然按照1:1.300选取4.3 排水措施1B地块6#楼工程土方施工方案施工现场排水主要采用自然明排水的方式。

为了避免现场出现积水现象,我司沿着道路两边修筑排水沟,使B区场地及马路上的积水迅速流入排水沟,并沿马路向地势低的位置汇集,流入场内已有排洪水井或经沉沙后排入北侧河道具体排水的路线见《1B地块5,6#楼工程区土方施工方案场地排水方案》为了避免雨天雨水流入基础,在基坑的四周砌筑300高的砌体挡水坎、并用彩条布对基坑的四周进行遮盖保护基坑内设置0.5m×0.5m×0.5m的集水井,用泵抽方式将坑内雨水排到附近的排水沟或者集水井5施工前的部署5.1 测量根据南海独立坐标系,黄海高程系,按建筑物总平面要求,引测到现场并在工程施工区域的设置好测量控制网,在各方格点上做控制桩,进行土方工程的测量定位放线,放出基础承台挖土灰线、地下室底板上部边线、底部边线和水准标志,灰线核实无误后进行基坑开挖5.2 场地准备² 土方开挖前,已将施工现场内的地下、地上障碍物清除和处理完毕;桩基已施工完毕且通过验收(部分单体)² 地表面已清理平整,场内临时道路已接通 ² 必须检查建筑物位置的标准轴线桩、定位控制桩、标准水平桩及灰线尺寸² 施工场地应根据需要安设照明设施,在危险地段设置明显标志² 安设施工用电、排水设备²5.3 人员准备挖土时需工人配合,用于人工清运土方,砖胎膜砌筑,砼垫层浇筑等。

由于本工程为大面积土方开挖,多台机械同时开挖,为满足施工需要,现场管理人员不少于10名;现场测量人员3名,以便随时监控现场标高5.4 机械表序号名称规格数量(台)备注1反铲挖掘机1m³3根据工程量随时调整,满足挖土需要2小型挖掘机0.3 m³4根据工程量随时调整,满足挖土需要4潜水泵5kw20根据工程需要随时调整4手推车0.1m310用于人工清运土方5自卸汽车20m38根据工程量随时调整,满足挖土需要5.5 砌筑材料的选择按盐城市建设局相关规定,工程建设中严禁使用实心粘土砖(即红砖),故我公司本工程的土方和现场临建等其他基础设施的砌筑施工中选用混凝土实心砖,规格为200×11.5×5.4㎜6 土方开挖6.1 工艺流程基础分部测量放线→大土开挖→基础开挖→基坑验槽→浇筑基础砼垫层→砖胎模砌筑→管桩钢筋及托板安放→灌芯砼浇注→基础钢筋绑扎→筏板混凝土浇筑→基础脚手搭设→剪力墙钢筋绑扎→剪力墙悬模板及预埋件支设→地下室部分墙体砼浇注→地下室侧墙模板拆除、清理→上部结构及地下室上部剪力墙施工6.2 施工要点6.2.1.基础开挖要点首先是由单体场地标高整体(地下室范围外扩7740mm)开挖至-0.100(相对正负零标高)标高处,然后再进行到基础底标高土方的开挖,详见下图:开挖示意6.2.2各基础及侧墙操作面的规定为满足施工操作的要求,从场地表面到地下室基坑的开挖由于要考虑今后侧墙脚手架的搭设问题,开挖的宽度应为基础的宽度加脚手架操作空间(每边预留1.6米)。

见下图示意 对于从地下室基坑的开挖部分,开挖宽度为基础宽度加砖胎模宽度及操作宽度(每边预留200)另,如果相邻两个(或更多)基础边线距离小于1米的话,该部分基础将被视一个大基础进行整体开挖见下图示意为保证土方不超挖(超宽),开挖前需先对各个承台,地下室边线等洒白线定位6.2.4桩基础开挖要点a 桩基施工情况及移交要点为保证桩基基础部分单体的施工质量及进度,在场地移交时,桩基施工单位须提供给我方三图一要点:各栋桩位编号图,送桩记录,竣工桩位图;接桩标准b 对基桩的保护由于本工程的桩基为DN600的预应力管桩,在开挖时容易给碰撞而出现桩身倾斜,桩身破裂,桩头破碎,所以在开挖时必须加强对基桩的保护,防止基桩被破坏根据以往分区的经验,开挖时可能会遇到一些原来基桩施工时已破裂或折断的桩,在此要求现场相关人员在遇到此类桩时需及时上报给甲方,监理,待处理后在进行开挖对于低桩(桩顶实际标高比设计标高低),需将我方对桩顶标高的测量记录资料及上报给监理签字确认经甲方设计师及监理工程现场确认后协商解决办法,由设计院或甲方发出变更通知单或由我方负责上报联系单确认施工措施,保证各单体基础不受影响c 基桩开挖要点桩基础的土方开挖必须在锯桩及时跟进的情况下,才能缩短开挖时间和保证桩基的安全(由于挖机的旋转半径很大)。

桩基础土方开挖的顺序还是先进行大土开挖,开挖至底板垫层处,接着开始桩锯,然后进行桩基础开挖挖掘机开至至设计标高+20cm,人工清土至设计标高为了保证桩的安全性,挖掘机的挖斗必须离桩保证有20cm的间距由于本次开挖所用的挖掘机的挖斗均为1m宽,同时为保护基桩不被碰坏,挖斗与桩身的距离不得小于200mm,所以承台开挖的宽度需大于等于桩距加上1.2米(单边),同时,为满足施工操作的要求,基坑底面的开挖宽度不得小于基础或地梁的宽度加工人操作空间(每边预留1米)为保证基坑的安全,开挖的边坡除严格按1:1.3要求放坡外,开挖时或基坑内作业时尚需密切监视基坑边坡情况,防止塌陷等情况的出现并引发安全事故6.3 基坑验槽要求由于施工图中对各户型的地基基础持力层的规定仅为参考,不作为最终现场实际基础持力层的依据当单栋大土开挖至地下室基础面标高时,先经过甲方、监理、勘察人员进行一次初验;按照初验结果进行各基础承台开挖,当基础承台开挖(机械开挖)至基坑底标高+300mm, 并采用人工开挖并清土至设计垫层底标高后,再进行第二次验槽,必须通过甲方、勘察(或由勘察单位委派的监理人员)、监理人员验槽并现场确定具体的基础持力层,并对验槽资料进行现场会签(设计变更洽商记录),按实际情况认真填写地基验坑(槽)记表(GD2301),现场方可按确定下来的持力层进行相应的基础施工。

在验收通过后,随即浇筑C15砼垫层150厚无论基础持力层及基础做法是否需要更改,现场开挖均不可以随意超挖如果现场确有发生超挖现象,绝不允许私自回填,必须采用C15素砼进行回填6. 4 砼垫层施工1)本工程基础及底板垫层采用商品砼,为150厚C15素砼,砼由砼运输车运到建筑单体边,由人工转运各处2)由于地下室底板需做防水层(防水层位于底板外侧),所以底板垫层浇筑后需进行原浆压光,以保证能提供平整的基层供防水施工使用3)垫层浇筑的宽度应比砖胎模宽100mm垫层宽度=基础宽度+砖胎模厚度+200mm4)制定合理的砼进场计划,同时严格检查各材料的合格证、准用证、物理力学试验报告,不合格的产品不得使用5)用短钢筋作水平标高控制桩,在基底纵横分布,间距2-3m,垫层浇筑过程中,牵线控制水平 6)垫层施工完毕后,即进行凿桩头工作7)注意成品保护,保持垫层面上清洁,以免绑扎钢筋后,需做大量的清理工作,带来不必要的麻烦6. 5 桩与筏板衔接处施工、桩与筏板的连接可参照苏G03-2002-47~49 桩未达到桩顶设计标高是的处理方式 桩正好达到桩顶标高时的处理方式 桩超过设计标高,截断后的处理方式7 土方回填本工程的土方回填主要包括基础土方回填(包括天然基础户型地下室结构回填)及地下室范围外首层回填土三种。

7.1施工准备土:宜优先采用基槽中挖出的土,并清除其中的有机杂质和粒径大于50mm的颗粒,含水量应符合规定机具:本部分回填采用打夯机进行施工前须检查打夯机、手推车、筛子、靠尺、耙子、平头铁锹、小线和木折尺等工具是否齐全;检查打夯机性能是否满足7.2工艺流程7.2.1 基础土方回填室内回填:基础垫层浇筑及砖胎膜砌筑→基础钢筋绑扎及混凝土浇筑→基础周边土方回填→地下室墙柱钢筋绑扎及模板支设(至H-0.22,H为地下室结构标高)→短柱、矮墙混凝土浇筑(施工缝留设止水钢板)→地梁面上砌砖至填土面→地下室范围内土方分层夯实(300mm一层)回填(至H-0.22)→搭设首层结构架体→上部结构施工7.2.2 地下室范围外首层土方回填结构封顶→外架拆除→下沉庭院及环境挡墙结构施工→挡墙及地下室侧墙模板拆除、材料清理→割丝杆、补螺杆洞、施工R角→移交防水施工及苯板铺设→地下室外范围首层土方回填→首层地下室范围外挑板施工→外架重新搭设及装修施工7.3施工要点7.3.1 基础的土方回填要点基础土方回填采用基槽开挖出来的素土(如粘土等)进行人工回填7.3.2 桩基础地下室底板土方回填要点对于桩基础户型地下室范围内土方采用大挖机向内翻土,小挖机平土、人工配合的方式进行回填。

基础回填需待砖胎模砌筑完并达到一定强度后方可回填,回填时须进行打夯至密实每层虚铺土厚度≤300mm,采用木锤或木枋分层(200-300mm/层)夯实7.3.3 天然基础地下室装修底板土方回填要点对于天然基础户型单体地下室回填土,待基础浇筑完成后,仅进行基础土方的回填单体结构封顶后,保证自行车道畅通无阻,以满足小型挖掘机进入进行地下室进行土方的回填土方采用大挖机向内翻土,小挖机或装载机平土、人工配合的方式进行² 由于地下土方回填时可能遇见连续雨天,为避免回填土施工前后遇暴雨等恶劣天气,导致回填土泡水影响回填质量因此,应在回填土完成后及时施工上部结构,并在单体四周地梁上砌砖时,预埋管径100mm的PVC泄水管,以排除回填土内积水当连续暴雨后回填土内积水多、浸泡严重时,于回填土范围内人工勾出横纵向的饮水槽,并汇集至500×500×500mm的集水井内,雨停后最终用水泵将积水抽出,待干后方可施工7.3.4 地下室范围外首层土方回填要点地下室回填在地下室侧墙防水施工完毕,聚笨乙烯泡沫板贴好后,外架脚手架已拆除,基底各种材料以及垃圾已清理完毕后,并经监理、项目相关管理人员验收合格后方可进行按图纸要求,回填土从两侧预留部位开挖获得,或从第二,第三流水段运来,从指定的堆场处运回的素土(如粘土等)。

本部分土方回填采用机械回填,人工打夯为保证回填质量,回填前必须通过监理、项目相关管理人员的验收地下室的回填需分层回填,分层的厚度不超过300mm,回填土完成面标高及回填范围根据各户型不同设计参看总图1)基坑(槽)底或基土表面应清理干净特别是槽边掉下的虚土、木屑纸片、塑料袋等垃圾杂物2)回填土倾倒入基坑时,应靠近基坑护壁倾倒,防止回填土将防水保护层破坏3)回填应分层进行,每层虚铺厚度不应大于300mm4)夯打密实:夯打(压)的遍数应根据设计要求的干土质量密度或现场试验确定,一般不少于三遍5)素土回填每层夯(压)实后,应根据规范规定进行环刀取样,测出回填土的质量密度,达到设计要求时,才能进行上一层回填土的铺摊6)由于本次回填作业的基坑底最深处达4.9m,回填作业时需按规定在边坡处设置防护栏杆,并指定专人进行临护7)找平与验收:回填土最上一层完成后,应拉线或用靠尺检查标高和平整度,超高处用铁锹铲平;低洼处应及时补打素土7.4成品保护7.4.1对基础、基础墙或地下防水层、保护层以及从基础墙伸出的各种管线,均应妥善保护,防止回填土时碰撞或损坏7.4.2夜间施工时,应合理安排施工顺序,要配备有足够的照明设施,防止铺填超厚。

8 质量控制标准8.1 质量保证措施² 施工员应向班组作好技术交底工作,严格遵照设计图纸、施工操作规程的各项要求施工² 严格执行质量控制和保障制度,以责任制的方式落实到有关人员施工过程中执行全面质量管理,认真搞好技术复核、隐蔽工程验收、施工记录等工作² 施工前作好轴线和标高控制,严禁超深挖土,适当控制挖土速度² 土方开挖时,挖土标高须由测量人员严格控制,严禁超挖和欠挖,对超挖部分,须用C15素砼回填² 挖土过程中,要定期对水准点和控制桩的位置进行复核 ² 机械挖土时,严禁挖斗碰触桩身,挖斗和桩身间距至少应保持在20cm以上在狭小空间范围内,尽量使用人工清土8.2 质量标准(1)土方开挖工程质量检验标准(mm)项序项目允许偏差或允许值检验方法柱基基坑基槽挖方场地平整管沟地(路)面基层人工机械主控项目1标高-50±30±50-50-50水准仪2长度、宽度(由设计中心线向两边量)+200 -50+300  -100+500  -150+100 经纬仪,用钢尺量3边坡设计要求观察或用坡度尺检查一般项目1表面平整度2020502020用2m靠尺和楔形塞尺检查2基底土性设计要求观察或土样分析注:地(路)面基层的偏差只适用于直接在挖、填方上做地(路)面的基层。

2)砖胎模砌筑质量验收标准序号项 目允许偏差(mm)检查方法1砌体厚度±4尺量检查2基础层底高层±15用水平仪、经纬仪检查3轴线位移5用水平仪、经纬仪检查4墙面垂直度1)每层5吊线法检查5表面平整度6用2m长靠尺和塞尺检查6水平灰缝平直7灰缝上口处用10m长的线拉直并用尺检查 (3)填土工程质量检验标准(mm)项序项目允许偏差或允许值检验方法柱基基坑基槽挖方场地平整管沟地(路)面基层人工机械主控项目1标高-50±30±50-50-50水准仪2分层压实系数设计要求按规定方法一般项目1回填土料设计要求取样检查或直观鉴别2分层厚度及含水量设计要求水准仪及抽样检查3表面平整度2020302020用靠尺或水准仪9 职业健康安全保证措施² 施工人员必须严格遵守施工现场安全管理各项规章和制度,落实防坠落、塌落措施² .土方开挖时,坑边2m以内不准堆重物或行驶重车;施工现场的用电线路、用电设施的安装使用必须符合临时用电管理标准,夜间保证场地照明,坑边设置警示红灯² 机电设备必须由持证上岗者专人操作,并按规定作好维修保养土方开挖时,应观察周围建筑物及道路有否变形、开裂等现象发生如发现可疑问题,应及时向项目部报告处理。

² 车辆离开施工现场,必须做好清洁工作,同时保证现场运土车道畅通,现场无积水² 现场配备必要的防火器材,并保持其完好² 现场材料必须堆放整齐² 作好经常性安全教育工作,现场入口处设置安全施工标语² 人工配合机械挖土操作时,人员不得进入挖土机作业半径内,必须进入时,须待挖土机作业停止后,人员方可进行基底清理、边坡找平等作业² 由于单体地下室基坑的开挖深度较深处达4M,为确保施工人员的安全,基坑上口的边度支护(维护栏杆)的安装需及时搭设材料采用直径48钢管,高度1200,水平杆两排,从地面起500一道,1000一道,立杆间距600,并外挂安全网² 建立应急预案,对突发情况做事前预控25 。
