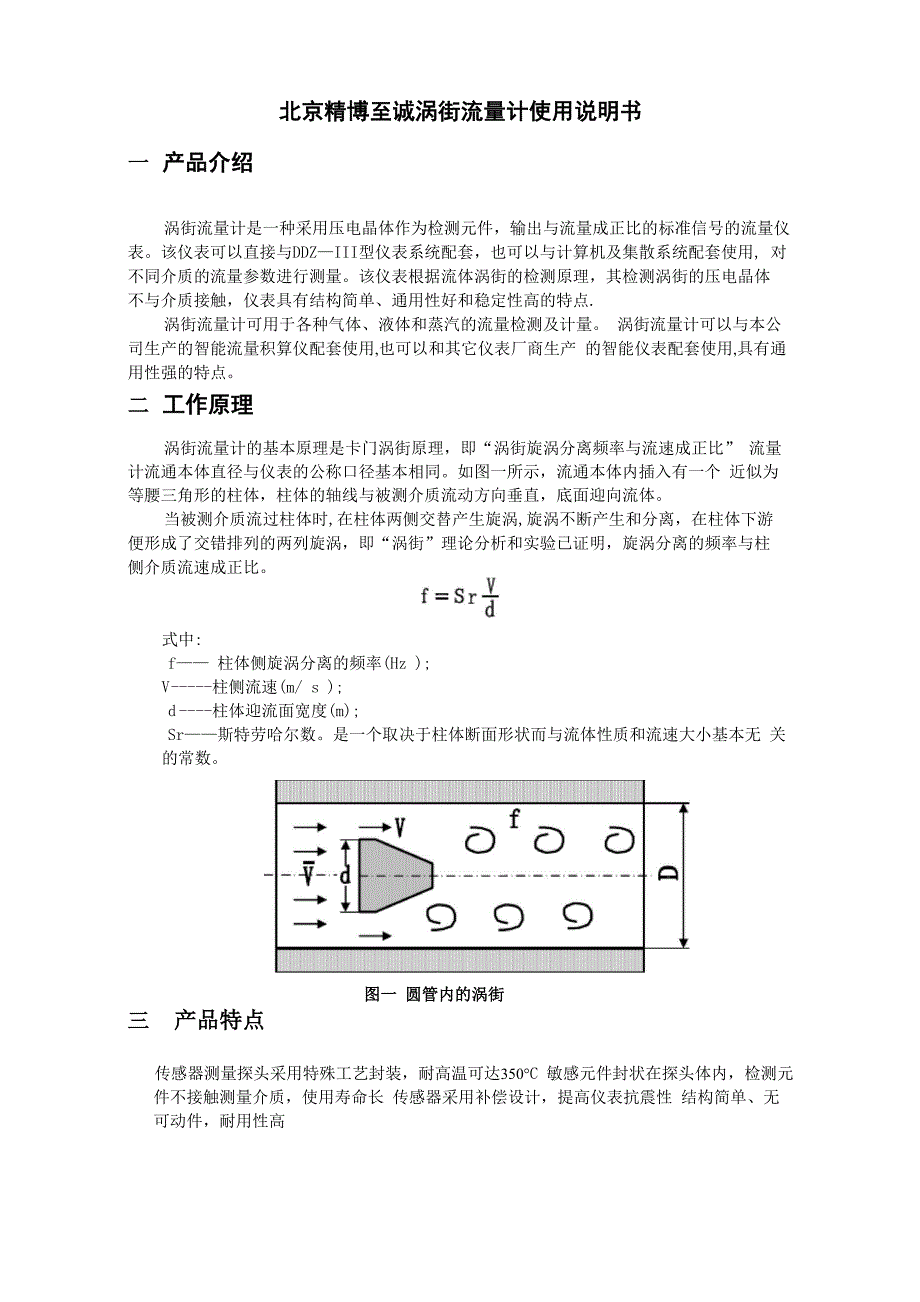

北京精博至诚涡街流量计使用说明书一 产品介绍涡街流量计是一种采用压电晶体作为检测元件，输出与流量成正比的标准信号的流量仪 表该仪表可以直接与DDZ—III型仪表系统配套，也可以与计算机及集散系统配套使用, 对不同介质的流量参数进行测量该仪表根据流体涡街的检测原理，其检测涡街的压电晶体 不与介质接触，仪表具有结构简单、通用性好和稳定性高的特点.涡街流量计可用于各种气体、液体和蒸汽的流量检测及计量 涡街流量计可以与本公司生产的智能流量积算仪配套使用,也可以和其它仪表厂商生产 的智能仪表配套使用,具有通用性强的特点二 工作原理涡街流量计的基本原理是卡门涡街原理，即“涡街旋涡分离频率与流速成正比” 流量计流通本体直径与仪表的公称口径基本相同如图一所示，流通本体内插入有一个 近似为等腰三角形的柱体，柱体的轴线与被测介质流动方向垂直，底面迎向流体当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离，在柱体下游 便形成了交错排列的两列旋涡，即“涡街”理论分析和实验已证明，旋涡分离的频率与柱 侧介质流速成正比式中:f—— 柱体侧旋涡分离的频率(Hz );V 柱侧流速(m/ s );d 柱体迎流面宽度(m);Sr——斯特劳哈尔数。
是一个取决于柱体断面形状而与流体性质和流速大小基本无 关的常数图一 圆管内的涡街三 产品特点传感器测量探头采用特殊工艺封装，耐高温可达350°C 敏感元件封状在探头体内，检测元件不接触测量介质，使用寿命长 传感器采用补偿设计，提高仪表抗震性 结构简单、无可动件，耐用性高在规定雷诺数范围内，测量不受介质温度、压力、粘度影响流量计可应用于防爆场合，安全性好量程比宽，可达 10:1 15:1通用性强，可测量不洁净的气体、液体四 技术参数环境温度:（-40〜55） °C ;相对湿度:（5〜90）% ;大气压力:（86—106）Kpa公称通径:（15〜1500） mm （大于200mm为插入式结构）;测量介质:液体、气体、蒸汽;公称压力:1.6Mpa 2.5Mpa 4.0Mpa介质温度:（-40〜+350）C;精度等级:0.5级,1.0级1.5级,2.5级;线性度:<±1.5%;重复性:W0.5%, W1.0% ;输出信号:电压脉冲;（4〜20）mA DC （两线制）；；供电电源:电压脉冲 12V DC或24V DC; 电流型 24V DC智能电流型 24V DC智能电池型 3.6V DC负载电阻:本体材质:连接方式:最大负载电阻不超过350Q。
304 不锈钢（15〜300）mm 法兰卡装式结构; （200〜1500）mm 为插入式结构;保护等级: 电缆接口: 防爆类型: 防爆标志:IP65, IP67 ;PG10本安型; 隔爆型iaIICT6; dIIBT4五 工况流量范围 （m3/h）仪表型号公称通径DN（mm）流量范围（m3/h）液体气体蒸汽LUGB-150.4—44—303.2—18LUGB-200.7—76—405—32LUGB-251—1011—709—60LUGB-321.5—1517—15015—130LUGB-402—2524—24020—200LUGB-503—4537—37032—320LUGB-655.5—7565—65055—540LUGB-808.5—11095—95081—810LUGB-10016—180150—1500130—1300LUGB-12525—270245—2400200—2000LUGB-15035—350360—3600290—2900LUGB-20060—600600—6000550—5000LUGB-25090—900900—9000800—8000LUGB-300135—13501350—135001150—11500LUGB-350185—18501850—185001550—15500LUGB-400240—24002400—240002100—21000LUGB-450300—30003000—300002600—26000LUGB-500380—38003800—380003300—33000LUGB-600550—55005500—550005100—51000LUGB-700750—75007500—750007000—70000LUGB-800950—95009500—950009000—90000LUGB-9001200—1200012000—13700011000—110000LUGB-10001400—140014000—14000013500—135000LUGB-12002000—2000020000—20000019500—195000LUGB-13002200-2200022000-22000021000-210000LUGB-14002750-2750027500-27500027000-270000LUGB-15003150-3150031500-31500031000-310000六 流量计安装结构图（一） 法兰卡装式流量计安装结构图图二. 法兰夹装式结构图（二） 插入式流量计安装结构图图三. 插入式结构图图四 流量计结构尺寸（三） 流量计结构尺寸1） 卡装式各种不同口径流量计结构尺寸公称直径内径卡装式本体长L外径D总高H15155088335202050883352525508833532325088335403950883355049708833565647010534580798011736510099801403821251257016839515014970190425200207250259300309七 安装及接线(一) 安装(1) 安装地点的选择a. 环境温度： 流量计的工作环境温度不低于-40°C,不高于+55°C,如受到生产设备的 热幅射时, 应采取隔热和通风措施。
b. 环境空气： 避免将流量计安装在含腐蚀性气体的环境中，如只能安装在含腐蚀性 气体的环境中,则需提供充分的排风措施c. 机械振动和冲击： 流量计的结构是坚固的,不会因振动而损伤,但振动会产生干扰 信号,若管道上的振动和冲击强烈,而介质流速又低，则可能导致干扰信号大于流量信号,造 成示值误差因此，流量计应当尽可能安装在振动和冲击小的场所，安装位置在5〜20Hz 的振动频率下，要求振动加速度不大于18,否则应采取减振措施例如，在流量计安装处振 源来向的管道上加装固定支撑,并安装防振垫等措施特别注意： 在空压机出口处振动较强,不能安装流量计,应安装在储气罐之后.d. 流量计安装地点周围应有充裕的空间,安装在高处的流量计应尽量有工作平台，以便 于安装和维修此外,为了维修检查方便，附近应有可供测量仪器用的交流220V电源插座e. 流量计最好安装在室内， 必须安装在室外时， 应有防晒和防潮措施.f. 流量计安装地点应远离大功率电机 ，变频器，大功率变压器和无线电收发机，否则， 有可能造成仪表不能正常工作.(2) 对安装管道的要求a. 流量计上游侧和下游侧必须要有足够长的同径直管段长度应符合下表的要求• 法兰卡装式(法兰连接式)流量计直管段管道情况上游下游管道情况上游下游冋心渐缩管，全开阀门>15D>5D同平面两个90毒直弯头>25D>5D冋心渐扩管，全开阀门>20D>5D不同平面两个90毒直弯头>40D>5D上游90度直弯头或T形接头>20D>5D半开闸阀>50D>5D• 插入式流量计直管段管道情况上游下游管道情况上游下游同心渐缩管，全开阀门>30D>10D同平面两个90毒直弯头>50D>20D同心渐扩管，全开阀门>50D>20D不同平面两个90毒直弯 头>80D>25D上游90度直弯头或T形接 头>50D>20D全开碟阀>45D>20Db. 在规定的直管段长度内，管道入流段与出流段目测应是平直的。
为保证被测介质满管， 流量计应尽量避免安装在调节阀、半开闸阀的下游一般情况下不在扩大管后安装流量变 送器c. 流量计可垂直、水平或其它任何角度进行安装，将流量计安装在垂直或倾斜管道上时, 流体流向应是自下而上的d. 需要在流量计附近装设取压或测温点时，取压点应在流量计后3D以外，测温点应 在流量计5 D以外e. 为方便检修流量计，强烈建议安装旁通管 .在需清洗的管道上或所安装流量计的管道不能断流的情况下,就必须安装旁通管道.(3) 涡街流量计的安装在安装时必须注意下列事项:a. 被测介质流向必须与流量计上的流向箭头标志一致b. 安装卡装式流量计时, 可通过专用凹面法兰的凹面保证管道和流量计流通本体同心 并注意密封垫不能深入管中.(4) .插入式涡街流量计安装在管道上,需要在安装处开一个d 87圆孔在圆孔处焊上随流量计提供的连接法兰，要求开口法兰短管必须垂直管道并且短管的轴线与管道中心线重合如图五所示连接法兰的短管上有加工的凸台，凸台和管道外壁对齐，然后进行焊接图五 插入式涡街流量计开口法兰与管道的焊接a. 根据需要确定是否安装球阀在维修时装拆流量计时允许中断流量，则不需要装球 阀；如果不允许中断流量，则需要装球阀。
球阀由我公司配套供应，型号为：Q41F16(DN80), 若需要安装球阀，订货时必须注明b. 如果需要安装球阀，先将球阀装在开口法兰上，然后打开球阀，再将插入式涡街流 量计装在球阀上，见图三如果不需要安装球阀，则直接将插入式涡街流量计装在开口法兰 上，安装时请注意测速本体应在管道中心处二) 接线说明：a.安装流量计的管道及放大器壳体应有良好的接地(接地电阻不大于10Q)•b.流量计采用二线制接线，推荐采用AVPV2X0.5双芯屏蔽线1) LUGB- I型(脉冲输出)接线图⑵ LUGB-II型（电流输出）■4—2unT.博出24V+ K：e涉㊉⑶LUGB-m型（智能型）接线 参见后面智能涡街流量计操作说明八 流量计参数的整定1. 关于流量计的仪表常数流量计在出厂前已经过调试和检测，每台流量计的仪表常数K均已在铭牌和出厂合格 证上注明，它的物理意义是在标定状态下（P=101.3kPa, t=20 °C）每流过流量计1 升体积流量，流量计输出的脉冲个数，单位是1/L由于测量介质温度变化，测量管道及 旋涡发生体几何尺寸发生变化（热胀冷缩），需对流量仪表常数进行修正，修正系数K 丁的表 达式为：K = 1—4.8X 10-5X （t— 20）T式中：t ——测量介质的温度,C。
2. 流量单位换算方法（1）.根据工艺设定的流量范围计算出实际管道工作状态下的体积流量： 工艺设定的流量可以是质量流量（kg/h）、工作状态下的体积流量（m3/h）或标准状态的体 积流量（N m3/h）,将质量流量或标准状态的体积流量换算成工作状态下的体积流量的方法 如下：a.将质量流量的最大流量（量程上限）Gmax （kg/h）换算成工作状态下的体积流量Qmax(m3/h),计算公式为:Qmax二 Gmax X —(m3/h)式中：p ——仪表工作条件下介质的密度(kg/m3)b将气体标准状态的最大流量(量程上限)Q0max(Nm3/h)换算成工作状态下的体积流 量Qmax (m3/h),计算公式为：Qmax= QmaxX00.1013————F2 — ——;———(m3/h)式中：P ——仪表工作条件下气体的表压(MPa)； t ——仪表工作条件下气体的温度(°C)2).根据工作状态下的最大体积流量Qmax (m3/h)计算涡街的最大频率fmax：fmax = —_——X Qmax XKXK (Hz)T式中：K ——仪表系数(1/L), K值标明在仪表铭牌上； kt——温度修正系数。
九 流量计的信号检测、调整和校验方法1. 静态检测测量静态电流,在 24V 上串联标准电阻,用数字电压表测量,或用现场指示表检测在无流量信号条件下，静态电流为4mA,现场指示表在0%的位置如有偏差，可调电 位器W1,但调之前一定要用示波器或频率计观察，确定无频率信号(方波)，保证频率电流 转换器无输入的条件下，调零才有意义在系数板不接的条件下，可直接调W1,实现调零2. 动态检测：动态检测是指变送器有信号输入的条件下进行检测输入上限流量信号，TP4有1000Hz输出频率，此时频率电流变换电路应有满量程输出， 变送器输出电流应为20mA DC,如有偏差，可调整量程电位器W2,使输出为20mA DC 一般在使用中改变量程，只需计算KB值，在编码开关上相应调好KB值就可改变变送器流 量量程，无需调W2电位器3. 模拟检测方法： 在校验室进行电路测试时，可用模拟检测方法进行用频率发生器信号代替探头信号，频率发生器的输出外壳屏蔽端不接入端子，而应接到(公共地)端，信号输出端接到放大板 输入端子的任一端子即可频率发生器输出信号频率调整在变送器出厂合格证所定的频率范围内，信号幅度在频率 高时稍为增大，一般可控制在1〜2VPp值范围内，以能触发放大电路有输出反应为准。
4. 阻尼调整： 放大电路板上有两个拔动开关，分别用以调整电路输出信号的阻尼时间，减小输出信号的波动调整时可用小螺丝刀拔动开关进行当阻尼开关都处于OFF时，电路响应时间为0.1s；当阻尼开关“1”打向ON时，电路响应时间约为1s；当阻尼开关“2”打向ON时，电路响应时间约为5s；当阻尼开关“1”，“2”均打向ON时，电路响应时间约为6s；如流量计输出电流值变化较大，可通过选择阻尼开关位置，将输出电流稳定下来调整 阻尼开关位置不影响流量计的零位和量程5 灵敏度调整当现场震动干扰过大，已经影响正常的测量时，通过放大线路板上K1和K2进行调整 K1是电路板放大倍数，K2是电路板灵敏度由于采用量化的设计方法，通过拨动开关的位 置即可一般情况下，K1不用调整，只调整K2就能解决，特殊情况下，KI、K2可以配合 进行调整十 维护及故障排除1． 流量计显示不正常时，应检查工艺状况是否满足仪表要求，工艺流量是否落在流量 计所能测量的范围内，如不满足该要求，流量计显示会不正常的2． 流量计所能检测的介质应为单相流体，如有气液两相现象的介质，流量计显示将不 正常3． 流量计有故障时，应正确区分是否显示仪表，或其它二次仪表有故障。
如流量计有 输出，而显示仪表无显示，这类故障应在显示仪表4． 确认故障来源于流量计，可按下表进行排除处理故障现象可能原因及处理方法接通电源后，流量计无 零位（4mA）输出1. 电源线正负极接反2. 电源电压不对检查流量计端子上电压应在（17〜30）V范围内3. 二次表引线线路故障检查线路有流量时，流量计无输 出电流1•管道流量小于流量计所能检测的下限流量改管径，提高流速2.放大板增益不够或触发器灵敏度太低，可调K1或K23•放大板与系数板间连接螺栓接触不良处理干净连接点，重装系 数板，螺柱螺母要上紧4•仪表电路故障，找出故障部份的电路进行修理管道无流量，但流量计 有信号输出1. 零位偏调零（4mA）2. 管道振动强烈，引起仪表有输出信号加固管道，减小振动3. 触发灵敏度太高可调K2,使TP3输出刚好消失，现场指示表 指针回0%4. 仪表电路故障，找出故障部份的电路进行修理流量计输出信号不稳 定，指针摆动过大1•工艺流量在仪表的下限流量点临界处可调K2和阻尼开关，使 输出稳定2•电路或引线接触不良，检查接触点流量增大时，输出电流 上不去1. 流量计负载电阻太大减小负载，或提咼电源电压，最咼不超 过 30V。
2. 电路故障按第七节方法检查流量显示偏差大1. 流里计设定量程（Qmax）与二次仪表设定量程不对重调二次 仪表量程2. 流量计变换系数K计算出错重新计算K,选择JB B3. 设计工况与实际工况不同重新按实际工况计算KB，J系数， 并重新调整4. K编码开关打错位置或J连接片位置接错重调开关，连接片5.电路故障，进行维修。
