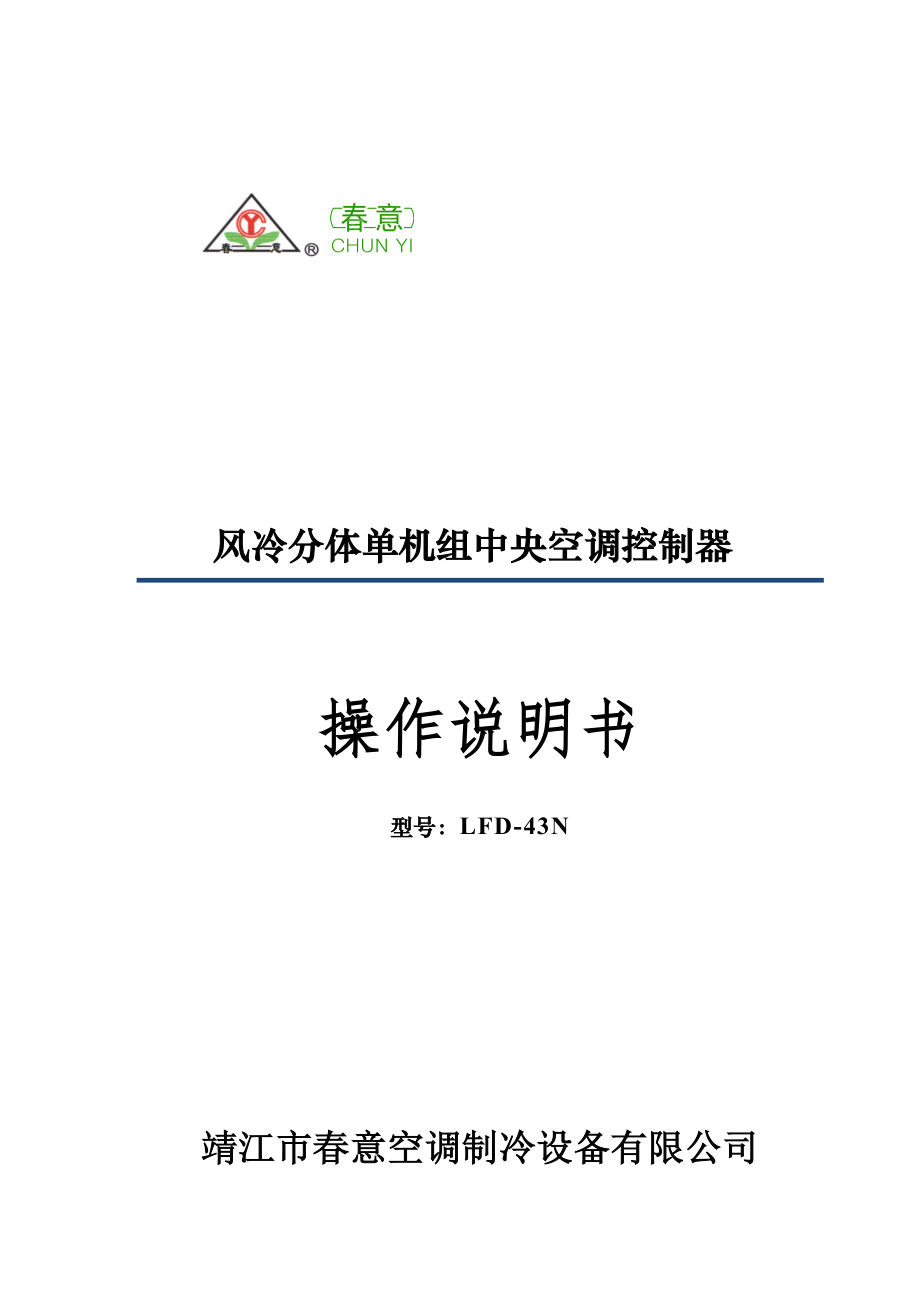

风冷分体单机组中央空调控制器操作说明书型号：LFD-43N 靖江市春意空调制冷设备有限公司1 概述HAC-FF-D型户型/商用中央空调控制器，是靖江市春意空调制冷设备有限公司研发的风冷风管道双机组中央空调控制器该控制器结构紧凑，使用简单，便于用户布线安装1.1 适用范围 HAC-F2F-D型户型/商用中央空调控制器适用于多种风冷风管道系统，即可以安装在室内，也可以安装在室外1.2 主要功能特点 万年历时钟显示控制器内建有2000到2099一百年的万年历，时钟12小时制显示 运行模式选择系统的运行模式可以选择为：自动、制冷、除湿、通风、制热如果设置为单冷型，则只能选择制冷、除湿、通风如果【SA07】参数设置为ON，则模式转换可以在开、关机状态下选择，否则只能在关机状态下选择 室内机风速选择室内机的风速可以选择为：自动、高风、中风、低风如果【SA03】参数设置为OFF，风速将固定为单速风 定时开关机功能选择通过操作器可以选择定时开、定时关、组合定时、循环定时组合定时在24小时内一次有效，循环定时则一直有效当【SA09】参数设置为OFF时，选择组合定时为ON时选择循环定时 温度传感器补偿 在一些特殊应用场合，如果传感器引线太长或受安装位置限制，需要对传感器的测量温度进行补偿修正。
这个功能可以通过修改【PC01】到【PC08】参数实现如果把某参数设置为取消状态“- -”，则表示取消该温度传感器，与此相关的运行或保护功能均相应取消 制冷运行室内盘管防霜冻保护 在制冷运行时，为了防止室内盘管结霜，控制器根据内盘管温度进行防霜冻的保护防霜冻的温度阈值可以通过调整【EP01】来选择 制冷制热运行系统冷媒不足保护 空调长时间运行后，通过内盘管温度来判别系统冷媒不足保护制冷时比较【EP03】参数，制热时比较【EP05】参数 制冷运行过载保护 如果制冷负荷太大，则室外盘管温度会上升如果超过【EP02】参数，则出现制冷过载保护 制热运行过载保护 制热运行时，为了防止内盘管温度过高造成故障，当内盘管温度超过【EP04】时，出现制热运行过载保护 制热运行防冷风和吹余热运行 防冷风和吹余热都是根据内盘管温度来运行的，防冷风和吹余热的最长时间分别由【EC03】和【EC04】来决定 压缩机运行和停机延时保护 为了保护压缩机，当压缩机停机后，需要经过【EC01】参数后才能再次开机当压缩机开机运行后，除非空调关机或因故障停机，需要经过【EC02】参数后才能停机。
负载分时顺序启停功能 在中央空调系统中，有许多大功率的用电设备，如压缩机、外风机等为了避免这些大功率设备的起停对电网造成冲击，所以控制器按照设定的顺序分时控制它们的启停如各压缩机开机必须满足【SC02】的间隔时间，关机则需满足【SC03】设定的时间外风机需在压缩机开机前【SC04】时间启动，在压缩机关闭【SC05】时间后才能关闭 多种化霜模式选择 【SA04】参数为ON时，选择压缩机运行化霜，当压缩机满足化霜条件后压缩机不停，四通阀直接换向进行化霜如果【SA04】参数为OFF，则选择压缩机间隔化霜，压缩机在化霜时先停机，然后四通阀换向，压缩机重新开机进行化霜退出化霜的情况也和进入化霜时一样 多种化霜条件选择 参数【HF01】到【HF07】则专门用于化霜设置通过这些参数的选择，可以根据不同地区的环境条件选择适合的化霜模式 扩展功能 由于HAC-FF-D中央空调控制器采用了模块化网络型的设计理念，所以非常方便进行系统功能的扩展例如如果需要在管路中应用电子膨胀阀，可以直接将本公司的电子膨胀阀控制模块介入RS485网络上就可以了如果将RS485通讯信号连接到计算机，就可以组成一个先进的计算机集中控制的中央空调系统。
1.3主要技术参数： 工作电压控制器变压器：初级220V/AC 次级①16V/AC 次级② 11.5V/AC 频率50HZ 工作环境工作环境温度： -10℃—+60℃储存环境温度： -20℃—+70℃相对湿度： 40%—98% 温度传感器 室内回风口温度传感器：3470-502±1% 室内盘管温度传感器： 3470-502±1% 室外环境温度传感器： 3470-502±1% 室外盘管温度传感器： 3470-502±1% 压缩机排气温度传感器：3470-103±1% 精度各传感器采样温度精度±1℃温度控制精度±1℃到±5℃可选择24小时定时误差小于20秒 通讯距离 各控制器间最大通讯距离：1.2kM线控操作器采用控制器电源时最大距离：100M线控操作器采用本地电源时最大距离：1.2kM1.3.6 输出功率 控制器所有输出均为220V50Hz 压缩机： 5A（需外接交流接触器） 电加热器： 5A（需外接交流接触器） 室外风机： 16A 四通阀： 5A 室内风机： 16A2 系统构成2.1 控制器结构组成 HAC-FF-D型风冷风管道单机组中央空调控制器由主控制器、线控操作器以及温度传感器组成。
其中，线控操作器和主控制器之间通过RS485通讯接口连接下面是系统的组成结构框图HAC-F2F-D控制器RS485通讯线电源控制输出保护输入温度输入线控操作器F2.1 控制结构框图 在这个控制系统中，控制和检测功能主要通过主控制器来完成控制器控制的对象有压缩机、电加热器、室外冷却风机、四通换向阀、室内风机控制器检测的温度对象有室内回风口温度、室内盘管温度、室外环境温度、室外盘管温度以及压缩机的排气温度控制器还检测压缩机组的高压和低压保护开关、相序缺相开关、风机过载开关等保护信号 用户对空调机的控制可以通过遥控器或者线控操作器来完成2.2 主控制器 主控制器的组成结构 HAC-FF-D室内控制器的结构组成框图低压保护高压保护超温保护相序/缺相外风机过载内风机过载风门阀四通阀HAC-FF-D风冷风管道控制器电加热压缩机220V50Hz内盘管温度保险丝外盘管温度外环境温度回风温度外风机高风低风排气温度保护屏蔽开关功能选择开关中风线控器变压器F2.2 室内控制器结构框图 控制器实物接线图低风中风高风外 风 机风门阀四通阀电加热器压缩机AC—LAC—LAC—N功能选择开关变压器次级输入端线控器通信接口变压器初级和次级输入端保护屏蔽开关排气温度外环境温度内管温度回风温度外管温度保护口公共端低压保护高压保护超温保护相序/缺相外风机过载内风机过载 主控制器的控制输出 主控制器有8路继电器控制输出，其中控制室内风机和室外风机的继电器输出电流是16A，可以直接驱动单相风机。
除四通换向阀外，其它被控制的设备需要利用交流接触器转接 主控制器保护口输入 主控制器所检测的所有保护开关都是常闭无源触点信号当出现故障时，保护开关断开主控制器上有一个6位保护屏蔽开关如果保护开关拨到ON位置，则对应的保护输入取消 主控制器的温度检测 室内回风温度传感器安装在室内机的回风口，室内盘管温度传感器固定在蒸发器盘管上室外盘管温度传感器需要引出固定到室外机上的盘管上室外环境温度传感器安装在能够检测到室外环境温度的位置 控制器的功能设置 功能设置开关是四位的拨码开关拨码开关可以设置为四种状态，设置信息见下表：表2.1开关1开关2开关3开关4功能名称说明ONOFFOFFOFF单冷只有制冷、除湿、通风模式OFFONOFFOFF单冷+电加热压缩机制冷，电加热制热OFFOFFONOFF热泵压缩机制冷~制热OFFOFFOFFON热泵+电加热压缩机制冷制热，电加热辅助制热 控制器的接线方式 室内机控制器的接线图参见附图12.3 线控操作器 HOP9023线控操作器 HOP9023线控操作器是英文液晶显示的线控操作器HOP9023线控操作器除了HOP9022线控操作器的基本功能外，还具有下面的一些显示功能：l 能够显示电加热、压缩机、负离子发生器、加湿器、新风补偿等设备符号。
l 安装有温度传感器，测量室内温度3 参数调节3.1 参数设置方法 控制器具有多种参数设置，每个线控操作器都可以查询参数的内容，参数设置的操作是：在关机状态下，按住【查询】键持续5秒，当听到线控器发出“嘀”声后放开，即可进入参数设置操作3.2 系统功能选择参数 系统功能选择的参数只有“ON”和“OFF”两个选项通过按【时间▲】键和【时间▼】键可以改变参数状态表3.1参数名称单元序号出厂设置ONOFF室内风机类型SA02ON三速风双速风SA03ON三速风单速风化霜形式SA04ON压缩机运行化霜压缩机间隙化霜制热满足停温度内风机状态SA05OFF内风机保持运行内风机关闭模式转换选择SA07ON待机、运行状态时均能转换运行模式运行状态时不能转换模式掉电运行状态SA08OFF掉电重新上电后恢复原运行或关机状态掉电重新上电后保持关机状态组合/循环定时SA09ON循环定时（每24小时循环运行）组合定时（24小时内一次有效）循环定时下的限制SA10OFF循环定时运行状态下，周六、周日不开机常规运行说明：选择双速风时只从低风和中风输出3.3 温度传感器补偿参数 温度传感器补偿参数通过【温度▲】键和【温度▼】键来调整。
当参数达到最大或最小值后继续调整，则出现“- -”表示取消状态在取消状态下，该温度传感器可以不安装，与其相关的运行功能和保护功能也相应取消表3.2参数名称单元序号出厂设置最小值最大值取消状态调整步长回风口温度PC010℃-9℃9℃- -①1℃室内盘管温度PC02- --9℃9℃- -1℃室外环境温度PC040℃-9℃9℃- -1℃室外盘管温度PC050℃-9℃9℃- -1℃压机排气温度PC070℃-9℃9℃- -1℃- 当回风口温度设置为取消状态时，控制器的参考温度使用线控操作器上的室内温度传感器3.4 系统运行温度参数系统运行温度参数是一些与中央空调机组运行相关的温度设定参数，通过【温度▲】键和【温度▼】键来调整表3.3参数名称单元序号出厂设置最大值最小值取消状态调整步长回差温度SP011℃5℃1℃X①1℃电加热内管温度条件1SP0350℃80℃20℃- -1℃电加热内管温度条件2SP0453℃80℃20℃- -1℃制冷风阀开启条件（外环温度） SP05- -＜20℃＜5℃- -②1℃① 有某些参数是不能设置为取消的，在参数调整中不会出现“- -”取消状态② 【SP05】设置为“- -”取消状态时，取消风门阀的相关功能。
3.5 系统运行时间参数 系统运行时间参数是一些与中央空调机组运行相关的时间设定参数，通过【时间▲】键和【时间▼】键来调整表3.4参数名称单元序号出厂设置最大值最小值取消状态调整步长采样温度检测持续时间SC0110秒60秒5秒1秒压缩机启动延时时间SC045秒60秒1秒1秒外风机延时关闭时间SC055秒60秒1秒1秒背光源点亮时间SC065秒60秒3秒- -1秒参数查询液晶闪烁时段SC0710秒30秒1秒1秒自动模式判断间隔时间SC0815分钟60分钟5分钟1分钟3.6 保护温度参数 保护温度参数是与中央空调机组运行故障检测判断相关的温度设定参数，通过【温度▲】键和【温度▼】键来调整表3.5参数名称单元序号出厂设置最大值最小值取消状态调整步长制冷防霜冻保护EP013℃7℃-5℃- -1℃制冷防过载保护EP0270℃80℃50℃- -1℃制冷冷媒不足EP0325℃40℃10℃- -1℃制热防超温保护EP0470℃80℃45℃- -1℃制热冷媒不足EP0520℃45℃15℃- -1℃压缩机排气温度保护EP0610℃①50℃-19℃- -1℃① 由于线控操作器显示原因，压缩机排气温度好户的参数只显示十位和个位，百位不显示，当设置为10℃时，实际设置的保护温度为110℃，若设置为-19℃时，实际设置的保护温度为81℃3.7 保护时间参数 保护时间参数是与中央空调机组运行故障检测判断相关的时间设定参数，通过【时间▲】键和【时间▼】键来调整。
表3.6参数名称单元序号出厂设置最大值最小值取消状态调整步长压缩机停机保护时间EC013分钟10分钟1分钟1分钟压缩机运行保护时间EC023分钟10分钟1分钟1分钟防冷风最大时间EC0330秒120秒5秒- -1秒吹余热最大延时EC0445秒120秒5秒- -1秒屏蔽低压检测时EC053分钟10分钟0分钟- -1分钟开关检测持续时EC063秒10秒1秒1秒冷媒不足保检测时间EC0830分钟60分钟5分钟- -1分钟3.8 化霜参数 化霜参数包括进入化霜的温度和时间参数，以及退出化霜的温度和时间参数温度参数用【温度▲】键和【温度▼】键来调整，时间参数用【时间▲】键和【时间▼】键来调整表3.7参数名称单元序号出厂设置最大值最小值取消状态调整步长进入化霜计时室外环温条件HF018℃20℃0℃- -①1℃进入化霜外环—外管温差条件HF028℃20℃1℃- -1℃进入化霜室外盘管温度条件HF03-10℃0℃-19℃- -1℃退出化霜室外盘管温度条件HF0410℃20℃0℃- -1℃进入化霜压缩机累计运行时HF0545分钟120分钟30分钟1分钟化霜最长时间HF068分钟15分钟2分钟1分钟① 当室外环境温度<【HF01】时，累计压缩机运行时间。
如果【HF01】设置为取消，则不判断室外环境温度，直接累计压缩机运行时间4 控制原理4.1 自动模式 进入自动模式的方式进入自动模式的方法有下面几种：按线控器【模式】键后进入；按遥控器【模式】键后进入；自动模式初始设定温度为22℃,且从线控器上无法调节. 自动模式的判别条件 自动模式的温度判别取决于室内机的回风口温度具体的判别条件如下表：表4.1温度范围判断模式T回风≤20℃制热T回风≥24℃制冷进入自动模式后,随着室内温度的变化,运行模式可在制冷、制热之间自动切换.如果系统当前处在制冷模式运行时,当达到压缩机停机温度时,压缩机停机;停机时间＞【SC08】设定值 时,重新进行温度检测;此时如果T回风≤20℃时,则进入制热模式运行,否则仍处于制冷模式运行; 如果系统当前处在制热模式运行时,当达到压缩机停机温度时,压缩机停机;停机时间＞【SC08】设定值 时,重新进行温度检测;此时,如果T回风≥24℃时,则进入制冷模式,否则仍处于制热模式运行.自动模式一旦确定以后，将按照确定的模式执行制冷或制热工作4.2 制冷模式 进入制冷模式的方式 进入制冷模式的方法有下面几种：按线控器【模式】键后进入；按遥控器【模式】键后进入；在自动模式下，满足自动制冷条件进入。
制冷模式初始设定温度为27℃ 制冷工作的开机流程 当控制器执行线控器的开机命令，或者在定时开时间到达开机时，控制器按照下面的流程进行开机1 线控器上指示灯由红色变为绿色；.2 室内风机启动，进入待机状态；.3 如果满足压缩机启动条件，即温度条件为T回风≥T设+【SP01】，压缩机停机时间≥【EC01】时，室外风机提前启动；如果温度条件和时间条件有一个不满足，则继续保持待机状态 制冷工作的关机流程 当控制器执行线控器的关机命令，或者在定时关时间到达关机时，或者因为故障原因关机时，控制器按照下面的流程进行关机1 压缩机关闭；.2 室外风机延时【SC05】时间关闭；.3 室内风机延时5秒关闭； 制冷温度控制过程 在制冷工作中，室内控制器根据回风口温度和设定温度来命令室外控制器控制压缩机的开停线控操作器的温度设定范围是18℃--32℃ 当回风口温度T回风≥T设+【SP01】，同时压缩机满足启动保护时间≥【EC01】时，室内机对应的压缩机开机制冷若回风口温度下降，当T回风T设下时，压缩机保持原状态不变，这样有一个设定的回差温度【SP01】，避免压缩机频繁启停。
OFFON压缩机状态T设-1T设T设+【SP01】T回风F4.1 制冷模式压缩机工作示意图 下表举例说明了各设定温度点的制冷工作条件：表4.3设定温度T设回差温度【SP01】压缩机运行压缩机保持压缩机停机20℃1℃T回风≥21℃19℃
4.2.5．制冷风门阀运行规则.1 制冷风门阀启动条件在制冷工作时，如室外环境温度＜【SP05】参数时，启动风门阀1 制冷风门阀关闭条件在制冷工作时，如室外环境温度＞【SP05】参数时，压缩机停机、室外风机停机，风门阀停如压缩机满足停机保护时间后启动室外风机、压缩机4.2.6 制冷工作故障保护 制冷工作的情况下，控制器在工作的同时，检测可能会出现的故障情况，并作出相应的处理1 制冷防霜冻保护（故障代码【Pr03】） 进入制冷防霜冻的必要条件： ① 压缩机连续工作时间≥2分钟；② 室内盘管温度T内管<【EP01】且持续2分钟 进入制冷防霜冻保护后，室内机线控器上显示故障代码，相对应的压缩机停机保护 退出制冷防霜冻的条件：① 室内盘管温度T内管≥【EP01】+8℃故障代码消失；② 压缩机满足停机保护时间后，恢复制冷工作4.2.6.2 制冷防过载保护（故障代码【Pr04】） 室外风机冷却不足会造成制冷过载保护进入制冷防过载保护的必要条件： ① 压缩机处于工作状态； ② 室外盘管温度T外管≥【EP02】 进入制冷防过载保护后，压缩机停机，室外风机保持运行继续冷却，直到满足退出保护条件。
① 室外盘管温度T外管≤50℃故障代码消失；② 压缩机满足停机保护时间后，恢复制冷工作4.2.6.3 温度传感器故障保护 ① 回风口温度传感器损坏时，显示故障代码【Po01】压缩机限时运行，连续运行50分钟后自动关机 如果【PC01】参数设置为“- -”则不检测回风口温度温度控制对象变为线控器上的室内温度 ② 室内盘管温度传感器损坏时，显示故障代码【Pr01】室内盘管温度损坏后或【Pc02】参数设置为“- -”时，相应机组的制冷防霜冻保护、制冷冷媒不足保护取消 ③ 室外环境温度传感器损坏时，显示故障代码【Po02】④ 室外盘管温度传感器损坏时，显示故障代码【Pr02】室外盘管温度损坏后或【Pc05】参数设置为“- -”时，相应机组的制冷防过载保护取消⑤ 压缩机排气温度传感器损坏时，显示故障代码【Pr05】排气温度传感器损坏后或【Pc07】参数设置为“- -”时，取消相应机组的排气温度过高保护4 制冷冷媒不足故障保护（故障代码【Er03】） 若压缩机制冷剂缺少，会出现制冷冷媒不足故障保护进入制冷冷媒不足故障保护的必要条件是： ① 压缩机连续运行【EC08】分钟以上； ② T内管≥【EP03】设定值。
进入冷媒不足保护后，压缩机停机，故障代码显示，必须要按复位键后才能取消4.3 除湿模式 进入除湿模式的方式 进入除湿模式的方法有下面几种：按线控器【模式】键后进入；通过遥控器远程控制进入； 除湿模式初始设定温度为22℃，初始设定风速为低风 除湿模式的工作过程除湿模式下温度设定范围是18℃-32℃进入除湿模式后，机组比较回风口温度和设定温度，有三种工作模式4.3.2.1 T回风>T设+2℃，压缩机按制冷模式运行，室内风机运行4.3.2.2 T回风
制热模式初始设定温度为20℃ 制热工作的开机流程 当控制器执行线控器的开机命令，或者在定时开时间到达开机时，控制器按照下面的流程进入开机流程4.5.2.1 线控器上运行指示灯由红色变为绿色；4.5.2.2 四通换向阀打开，进入待机状态；4.5.2.3 如果满足压缩机启动条件，即温度条件为T回风≤T设-【SP01】，压缩机停机时间≥【EC01】时，室外风机提前启动；如果温度条件和时间条件有一个不满足，则继续保持待机状态；4.5.2.4 压缩机启动后，根据防冷风条件启动室内风机4.5.3 制热工作的关机流程 当控制器执行线控器的关机命令，或者在定时关时间到达关机时，或者因为故障原因关机时，控制器按照下面的流程进行关机1 线控器上运行指示灯由绿色变为红色； .2 压缩机关闭；.3 室外风机延时【SC05】时间关闭； .4 室内风机按吹余热条件运行后关闭；.5 四通换向阀延时60秒后关闭4.5.4 制热温度控制过程 在制热工作中，室内控制器根据回风口温度和设定温度来命令室外控制器控制压缩机的开停线控操作器的温度设定范围是16℃--30℃ 当回风口温度T回风≤T设-【SP01】，同时压缩机满足启动保护时间≥【EC01】时，室内机对应的压缩机开机制热。
若回风口温度上升，当T回风>T设时，且压缩机满足运行时间≥【EC02】时，压缩机停机处于待机状态回风口温度在条件T设-【SP01】
2 制热工作室内风机防冷风 制热模式下压缩机启动时，室内风机根据室内盘管温度进行防冷风保护防冷风的最长时间为【EC03】秒具体的温度条件是：表4.8室内盘管温度条件室内机风速线控器显示T内盘≤30℃风机停止风速闪烁表示防冷风30℃35℃输出设定风显示设定风速 若防冷风时间超过设定的防冷风最大时间【EC03】，将忽略室内盘管温度，取消防冷风功能，室内风机按设定风速输出3 制热工作室内风机吹余热 制热模式下压缩机停机后，由于室内盘管温度仍然比较高，所以室内风机根据室内盘管温度进行吹余热运行吹余热的最长时间为【EC04】秒具体的温度条件是：表4.9室内盘管温度条件室内机风速线控器显示T内盘>33℃输出设定风显示设定风速33℃T内盘>28℃输出低风显示设定风速T内盘≥28℃风机停止风速无显示 若压缩机停机超过最大吹余热时间【EC04】后，即使室内盘管温度仍高于吹余热最低温度，也将停止室内风机运行4.5.6 制热工作时电加热器运行规则 HAC-FF-D控制器具有一个电加热器，在制热工作中按下面规则运行1 电加热器运行规则 电加热满足下面所有条件后投入运行： ① 制热模式下开机运行，并通过按键选择了电加热运行；② T回风≤ T设定＋2℃；③ T内管<【SP03】；④ 压缩机已投入运行，且室内风机已经开启30S以上。
2 电加热器退出运行规则 电加热器运行后，满足下面任一条件则关闭： ① 模式转换、严重故障或关机；② T回风≥T设定-1℃；③ T内管>【SP04】④ 电加热超温保护开关断开4.5.7 制热工作故障保护 制热工作的情况下，控制器在工作的同时，检测可能会出现的故障情况，并作出相应的处理1 制热防超温保护（故障代码【Er02】） 进入制热防超温的过程：① 若室内盘管温度上升，T内管≥【SP04】+3℃时，停相应室外风机；② 此后若室内盘管温度下降，T内管<【SP04】时，室外风机恢复正常③ 若室内盘管温度仍旧上升，当满足T内管≥【SP04】+7℃并持续5分钟条件时，进入制热防超温保护④ 若室内盘管温度上升直接满足T内管≥【EP04】条件时，进入制热防超温保护 机组进入制热防超温保护后，压缩机停机，室内风机继续运行，直到室内盘管温度满足T内管<【SP04】条件后停止4.5.7.2 温度传感器故障保护 ① 回风口温度传感器损坏时，显示故障代码【Po01】压缩机限时运行，连续运行50分钟后自动关机如按开关机键，可重新进行限时运行 如果【Pc01】参数设置为“- -”则不检测回风口温度。
温度控制对象变为线控器上的室内温度 ② 室内盘管温度传感器损坏时，显示故障代码【Pr01】室内盘管温度损坏后或【Pc02】参数设置为“- -”时，相应机组的制热防超温保护、制热冷媒不足保护取消防冷风和吹余热按最大设定时间运行取消电加热运行 ③ 室外环境温度传感器损坏时，显示故障代码【Po02】室外传感器损坏或【Pc04】参数设置为“- -”时，取消化霜按室外环境温度累计压缩机运行时间的功能进入化霜只判断室外盘管温度条件④ 室外盘管温度传感器损坏时，显示故障代码【Pr02】室外盘管温度损坏后或【Pc05】参数设置为“- -”时，取消化霜判断中室外盘管温度条件，按定时化霜处理④ 压缩机排气温度传感器损坏时，显示故障代码【Pr05】排气温度传感器损坏后或【Pc07】参数设置为“- -”时，取消相应机组的排气温度过高保护3 制热冷媒不足故障保护（故障代码【Er03】） 若压缩机制冷剂缺少，会出现制热冷媒不足故障保护进入制热冷媒不足故障保护的必要条件是： ① 压缩机连续运行【EC08】分钟以上； ② T内管≤【EP05】设定值 进入冷媒不足保护后，压缩机停机，故障代码显示，必须要按复位键后才能取消。
4.6 化霜运行 在制热工作时，室外机因为温度过低而会出现结霜，这样会影响制热工作HAC-FF-D控制器为化霜设计了很多参数，能够满足不同条件下的化霜工作过程下面将详细介绍HAC-FF-D控制器独特的化霜工作模式化霜的进入条件 根据对化霜参数的设置，可以组合成数十种进入化霜的模式当进入化霜的几个必要条件同时满足后，该机组可以进入化霜1 压缩机持续运行时间 在压缩机启动运行时间超过压缩机运行保护时间参数【EC02】的设定值后，若机组满足了其它所有化霜条件可以进入化霜2 室外盘管温度条件室外盘管的温度条件由【HF03】参数决定必须满足T外管≤【HF03】条件后才允许进入化霜如果【HF03】设置为取消，则取消该判断条件 化霜的退出条件 机组进入化霜后，根据压缩机压力变化情况、盘管温度变化情况以及化霜的工作时间来判断是否退出化霜退出化霜的条件只要满足一条即可退出化霜1 压缩机高压退出化霜 当压缩机化霜导致压力升高，高压开关断开后，该机组将退出化霜工作2 室外盘管温度条件 压缩机化霜工作时，室外盘管温度上升当满足T外管≥【HF04】条件时，该机组退出化霜工作3 退出化霜时间条件 【HF06】设置了机组化霜最长的工作时间。
若化霜时间超过了【HF06】设置的时间，将不管室外盘管是否满足了【HF04】设置的条件，退出化霜工作 化霜的过程 【SA04】参数设置了两种化霜的过程功能模块SA04】设置为ON时为压缩机不停机直接换向化霜，【SA04】设置为OFF时，压缩机先停机，待四通阀换向后再开机化霜1 不停机化霜的过程 【SA04】设置为ON，且满足化霜进入条件后，压缩机不停，四通换向阀断电换向，压缩机变为制冷工作状态5秒后，室外风机和室内风机停 在化霜过程中，不检测低压压力开关 满足退出化霜的条件后，四通阀得电换向，压缩机转为制热工作状态，室外风机开，室内风机按防冷风条件运行2 停机化霜的过程 【SA04】设置为OFF，且满足化霜进入条件后，压缩机先停机，5秒后室外风机停，四通阀断电换向，30秒后压缩机重新启动化霜 在化霜过程中，不检测低压压力开关 满足退出化霜的条件后，压缩机先停，30秒后四通阀得电换向若满足压缩机运行的温度条件，则室外风机、压缩机启动制热，室内风机按防冷风条件运行4.7 定时运行 HAC-FF-D控制器有多种定时运行模式：定时开、定时关、组合定时和循环定时。
定时时间由线控操作器设定 定时开 若设置了定时开功能，则控制器的时间到达设定的定时开的时间后，执行开机命令定时开机后，定时开功能取消若在定时开时间尚未到达前执行了开机操作，则定时开功能也将取消 定时关 若设置了定时关功能，则控制器的时间到达设定的定时关的时间后，执行关机命令定时关机后，定时关功能取消若在定时关时间尚未到达前执行了关机操作，则定时关功能也将取消 组合定时 组合定时是一次定时开和一次定时关组合在一起的定时方式当【SA09】设置为OFF时，若同时选择了定时开和定时关，则选择了组合定时模式 在组合模式下，控制器执行完一次定时开和一次定时关操作后，定时功能将取消 循环定时循环定时也是定时开和定时关的组合，但是它不是一次有效，而是长时间24小时的循环当【SA09】设置为ON时，若同时选择了定时开和定时关，则选择了循环定时模式 循环定时状态下的限制运行循环定时的限制运行，取决于参数【SA10】的设置，如选择为ON时为限制运行，如选择为OFF时，为正常循环定时运行SA10】为ON时，在循环定时运行状态下，周六和周日不执行运行状态【SA10】为OFF时，在循环定时运行状态下，为常规循环定时状态5 系统故障保护及代码 控制器自动判断系统在运行中出现的各类故障，并根据这些故障的类型，进行相应地保护处理。
故障保护按照故障原因和处理方法分为四类，分别是机组可恢复性保护、系统可恢复性保护、机组严重故障保护和系统严重故障保护5.1 机组可恢复性保护当机组出现可恢复性保护时，机组采取相应的保护措施一旦恢复正常，机组将重新恢复正常运行出现系统可恢复性故障后，线控操作器上闪烁显示故障代码表5.1故障名称故障代码故障原因处理措施T内管传感器损坏Pr：01T内管传感器短路或断路维修或更换T外管传感器损坏Pr：02T外管传感器短路或断路维修或更换制冷防霜冻保护Pr：03制冷运行时，内管结霜 停压缩机，内管温上升后自动恢复制冷防过载保护Pr：04制热运行时外管温过高 停压缩机，外风机不停直至外管温下降T排气传感器损坏Pr：05T排气传感器短路或断路维修或更换5.2 系统可恢复性保护当空调系统出现可恢复性时，整个系统都采取相应的保护措施当被保护的故障恢复正常后，系统将恢复正常运行表5.2故障名称故障代码故障原因处理措施T回风传感器损坏Po：01T回风传感器短路或断路维修或更换T外环传感器损坏Po：02T外环传感器短路或断路维修或更换5.3 机组严重保护机组出现严重故障保护后，控操作器上出现故障代码，停相应机组，其它正常机组继续运行。
故障机组停机后，不能恢复运行，除非人工操作复位故障状态表5.3故障原因故障代码故障原因处理措施排气温度过高Er：01压缩机排气温度过高系统关机制热防超温保护Er：02 制热时内管温度过高系统关机冷媒不足保护Er：03 机组缺乏冷媒系统关机压缩机高压保护Er：04 压缩机高压开关断开系统关机压缩机低压保护Er：05 压缩机运行时低压开关断开系统关机室外风机过载Er：06 室外风机保护开关断开系统关机5.4 系统严重故障保护出现系统严重故障保护后，所有机组停机等待检查表5.4故障名称故障代码故障原因处理措施线控器通讯故障Eo：00 控制板到线控器通讯异常不能操作室内风机过载Eo：01 室内风机过载保护开关断开系统关机相序、缺相保护Eo：03相序、缺相保护开关断开系统关机制热超温保护Eo：04电加热器超温保护开关断开系统关机6、系统操作及维修注意事项空调机的运行及维护应有专业人员进行实施，日常运行中应注意观察设备运行状态，发现工作状态发生偏离应及时查找原因，寻求解决方法，切忌带病工作每隔一段时间（视使用环境而定）应对设备进风滤网和室外机换热器进行除尘除灰，避免发生压力超限故障。
对于全新的空调机，压缩机内所有的轴承面都是全新的，需要一小段时间的磨合以承受以后的恶劣工况，室内外机的连接管道在施工中会不可避免的存在某些杂质，所以在设备运行一段时期后（一年或视具体情况而定），对于压缩机的润滑油有必要进行更换（润滑油的类型及充注量请向厂家咨询）6.1不同情况下的检查工作1．开车前：检查电源是否运转正常各风阀开启是否正常2．运转中：应检查各压力表指示是否正常3．检修时不宜一个人单独进行，不要带电检修，应切断电源4．检修时窗门应打开，以防制冷剂大量泄漏，因浓度过大会有害人体6.2制冷剂不足的判断制冷系统中倘制冷剂剂不足，它将使节流阀工作不正常，制冷效果降低，浪费电力1．膨胀阀正常工作时，阀体上结霜是均匀的，一直结霜到液管的螺母上，倘制冷剂不足，接近液管部分不会结霜2．正常情况下，膨胀阀工作时只有制冷剂通过阀孔微小的声音，倘膨胀阀发出“丝丝”的声音，则说明制冷剂不足，如膨胀阀完全寂静，则说明没有制冷剂通过3．一般在制冷系统中发现：1、运转时吸入压力过低；2、液管发热；3、吸入管没有冷的感觉，则应检查是否因制冷剂缺乏而引起6.3检漏的各主要部位因氟里昂是无臭、无色的气体（常压下），且渗透性特强，所以一般较难发觉它的泄漏。
但是，检查氟里昂的泄漏也并不是一件极难的事如平时应该把制冷装置所有的接头、阀门及其他结合焊接处全部揩试干净，如发现有油迹，一般就说明这个地方有泄漏，应立即用校灯或肥皂水校验，并加以纠正靖江市春意空调制冷设备有限公司 地址：靖江市开发区城北园区新三路62号 ：0523-84560176 84567379 ：0523-84566113 。
