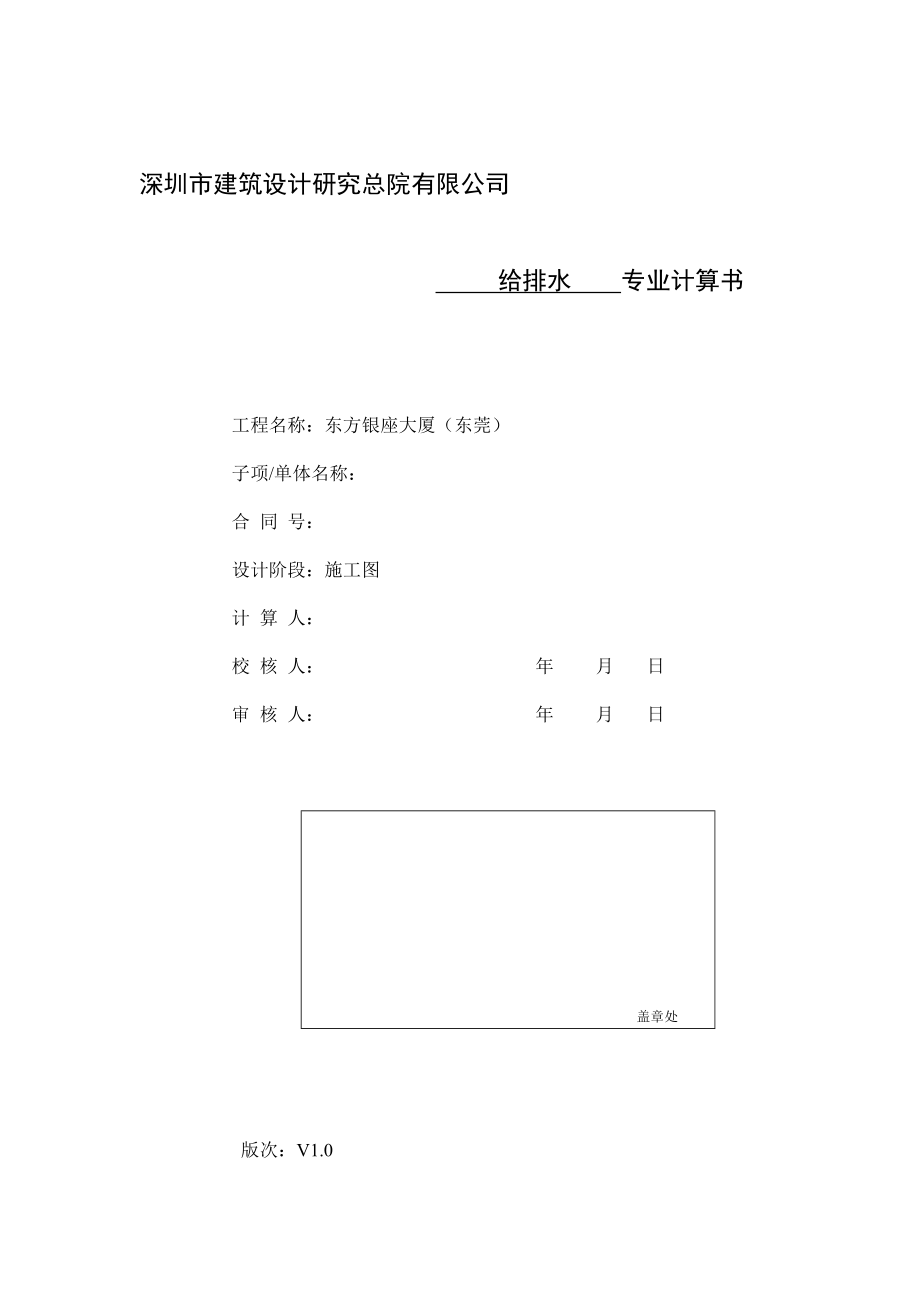

深圳市建筑设计研究总院有限公司 给排水 专业计算书 工程名称：东方银座大厦（东莞） 子项/单体名称： 合 同 号： 设计阶段：施工图 计 算 人： 校 核 人： 年 月 日 审 核 人： 年 月 日 盖章处 版次：V1.0目 录1. 生活给水系统计算…………………………………………………12. 生活热水系统计算…………………………………………………73. 空调补水系统计算…………………………………………………74. 消火栓与喷淋系统计算……………………………………………135. 气体灭火系统计算…………………………………………………146. 排水系统计算………………………………………………………16附：给水计算简图………………………………………………………18 盖章位置 给排水 专业计算书共 18 页给排水工程计算书一、生活给水系统：1.1 生活总用水量计算： 空调专业所提条件：冷却塔补水量：总4.4m³/h，运行时间16h，放置于裙房屋顶。
膨胀水箱补水量：1.4m³/h，运行时间16h，放置于裙房屋顶电影院风冷冷水机组补水量：1.2m³/h，运行时间20h，放置于裙房屋顶本建筑物的给水引入管的设计流量为19.5+36+15=70.5m3 /h =19.5833 L/SDN150给水铸铁管，v= 1.124 m/s＜1.8 m/s，i= 0.一层卫生间需水压:H=4.5+10+1.20×280×0.015+(2.5+2+1)=25m市政水压25m,设计市政直接供水区域为-2层至2层1.2 生活加压用水量计算： 塔楼加压用水量计算表公寓式办公采用增压设备和高位水箱联合供水方式公寓式办公地下生活水池有效容积=394.2×20％~25％= 78.84~98.55 m3 取87.5 m3（分两格，每格43.75 m3）生活水池补水管流量取36m3/h=10 L/S，补水管（钢衬塑复合管）DN100 ，v= 1.224 m/s＜1.8 m/s，i= 0.01511.3 设计秒流量计算：市政供水管压力为： 0.25 MPa（甲方提供），所以本工程生活给水系统竖向分成4个区:1区：2层及以下 由市政管网供水；2区：3层－13层 由2区变频供水设备供水；3区：14F－23层 由3区变频供水设备供水；设计秒流量及水压计算：Qg = 0.2·α· 其中：商务公寓α=2.2，每层24间标准间和一个公共卫生间每一标准间洁具数量：洗脸盆1个，坐便器1个，沐浴器1个 Ng=（0.75+0.5+0.75）=2公共卫生间洁具数量：洗脸盆4个，小便斗2个，拖布池1个，坐便2个，蹲便1个。
Ng=（0.75×4+0.5×2+1+0.5×2+0.5）=6.5裙房地下室：每个公共卫生间Ng=17.25电影院公共卫生间Ng=14.25每个休闲餐饮Ng=5 车库冲洗龙头Ng=15总给水当量：给水1区（-2F~2F）Ng=17.25×2+5×7+15=84.5给水2区（3F~13F）公寓式办公Ng=（2×24+6.5）×9=490.5商场Ng=17.25×2+14.25+5×3=63.75加权平均α：给水3区（14F~23F）Ng=（2×24+6.5）×11=599.5给水1区（-2F~2F）Qg =0.2×1.5×+1.20=3.96L/S= 14.256m3/h给水2区（3F~13F）Qg =0.2×2.12×+1.20=11.18L/S=40.248m3/h给水3区（14F~23F）Qg =0.2×2.20×+1.20=11.97L/S=43.092m3/h1.3 供水设备计算选择：H＝H 1＋H 2+ H3+1.3hH 1——最不利给水支管与生活水池最低水位高差，；H 2——最不利给水支管所需水压，15m；H 3——泵房内水头损失，取5 mH2OH ——沿程损失给水2区（5F~14F）水泵扬程：H＝60+15+5+1.3×0.03×140＝85.46m。
2区生活全自动变频供水设备型号：BPS-48-90-31L，1套主泵：65BGL24-303，3台，2用1备，互为备用性能为：Q=24m3 /h，H=90m，P＝11Kw/台付泵：25BGL4-156，1台Q=4m3/h，H=90m，P＝3Kw/台配隔膜式气压罐(立式)，Φ600H1735，1个基础尺寸：700×3300×650给水3区（14F~23F）水泵扬程：H＝95+15+5+1.3×0.03×175＝121.825m3区生活全自动变频供水设备型号：BPS-48-120-31L，1套主泵：65BGL36-304，3台，2用1备，互为备用性能为：Q=24m3 /h，H=120m，P＝15Kw/台付泵：25BGL4-158，1台Q=4m3/h，H=120m，P＝4Kw/台配隔膜式气压罐(立式)，Φ600H1735，1个基础尺寸：700×3300×650给水2区（5F~14F）水泵扬程：H＝60+15+5+1.3×0.03×140＝85.46m2区生活全自动变频供水设备型号：BPS-45-89-21L，1套主泵：80BGL36-304B，2台，1用1备，互为备用性能为：Q=45m3 /h，H=89m，P＝15Kw/台。
付泵：40BGL6-186A，1台Q=7.5m3/h，H=85m，P＝4Kw/台配隔膜式气压罐(立式)，Φ600H1735，1个基础尺寸：700×2600×650给水3区（14F~23F）水泵扬程：H＝95+15+5+1.3×0.03×175＝121.825m2区生活全自动变频供水设备型号：BPS-45-128-21L，1套主泵：80BGL36-305A，2台，1用1备，互为备用性能为：Q=45m3 /h，H=128m，P＝30Kw/台付泵：40BGL6-188A，1台Q=7.5m3/h，H=122m，P＝5.5Kw/台配隔膜式气压罐(立式)，Φ600H1735，1个基础尺寸：700×2600×650给水2区（5F~14F）水泵扬程：H＝60+15+5+1.3×0.03×140＝85.46m2区生活全自动变频供水设备型号：BPS-45-89-21L，1套主泵：80BGL36-304B，2台，1用1备，互为备用性能为：Q=45m3 /h，H=89m，P＝15Kw/台付泵：50BGL12-303，1台Q=15m3/h，H=85m，P＝5.5Kw/台配隔膜式气压罐(立式)，Φ1000H2491，1个。
基础尺寸：700×2600×650小流量水泵，其流量可为1／3单台主泵的流量给水3区（14F~23F）水泵扬程：H＝95+15+5+1.3×0.03×175＝121.825m2区生活全自动变频供水设备型号：BPS-45-128-21L，1套主泵：80BGL36-305A，2台，1用1备，互为备用性能为：Q=45m3 /h，H=128m，P＝30Kw/台付泵：50BGL12-305A，1台Q=15m3/h，H=128m，P＝11Kw/台配隔膜式气压罐(立式)，Φ1000H2491，1个基础尺寸：700×2600×650气压水罐的总容积计算： Vx1－气压水罐的调节容积（m3）C－安全系数 1.0～1.3n－水泵一小时内启动次数，宜为6～8次ａb－气压水罐的工作压力比，宜采用P1/P2=0.65～0.85，此式中P1、P2以绝对压力计－ 气压水罐的容积系数，隔膜式水泵宜为1.05气压罐控制压力给水2区（5F~14F）最低工作压力P1=85m；最高工作压力P2=100m给水3区（14F~23F）最低工作压力P1=128m；最高工作压力P2=150m每个水箱内设置1台水箱自洁消毒器，共2台。
规格型号：WTS-2A 电源电压V=220V，功率N =180~300W 二、空调补水系统空调专业所提条件：冷却塔补水量：总4.4m³/h，运行时间16h，放置于裙房屋顶膨胀水箱补水量：1.4m³/h，运行时间16h，放置于裙房屋顶电影院风冷冷水机组补水量：1.2m³/h，运行时间20h，放置于裙房屋顶最大时流量7 m3/h 水泵流量7.5 m3/h采用DN50钢塑管，v＝1.061 m/s，i＝0. mH2O/m扬程：34.5+5+5+1.3×115×0.=48.49m水泵型号：40BGL6-184A，2台，1用1备，互为备用 Q=7.5m3/h ,H=51m, P=2.2kw/台基础尺寸：650×650×650 裙房屋顶冷却塔补水水箱有效容积： 水箱容积=7×50％= 3.5 m3 取6 m3三、消火栓与喷淋系统3.1 消防用水量空调补水量116.8m3/d消防水池总有效容积：116.8*0.25+936=29.2+936=965.2 m3取966 m3消防水池的补水时间不宜超过48h消防水池补水管流量936/48=19.5 m3/h=5.5L/S补水管（钢衬塑复合管）DN100 ，v= 0.673 m/s＜1.8 m/s，i= 0.3.2 消火栓系统3.2.1室内消火栓系统所需水压：流量Q＝40L/s；水压H＝H 1＋H 2+H 3＋1.15hH 1——最不利消火栓与消防水池最低水位高差，H 2——最不利消火栓口所需水压，h——沿程损失。
主干管：普通钢管，管径DN150，Q＝40L/s， V＝2.357m/s ，i＝0.0616；立管：普通钢管，管径DN100，Q＝15L/s， V＝1.732m/s ，i＝0.0517；H＝（10.5+83.8+1.1）+20+5+1.15（1500.0616+670.0517）＝135m；选泵：XBD14/40-LL，两台，一用一备，互为备用性能为：Q=40L/S,H=1.40MPa，P=90KW/台基础尺寸：800×800×650地下二层先导可调式减压阀阀后压力：20+23.5+1.150.=59m考虑可调式减压阀的阀前与阀后的压差大于0.4MPa，因此在可调式减压阀前串联一组可调式减压阀，其阀后压力1.00MPa3.2.2室外消火栓系统所需水压：采用低压给水系统，室外消火栓栓口处的水压从室外设计地面算起不应小于0.1MPa普通钢管，管径DN150，Q＝30L/s， V＝1.768m/s ，i＝0.；水压H＝H 1＋H 2+H 3＋1.15hH 1——最不利消火栓与消防水池最低水位高差，H 2——最不利消火栓口所需水压，h——沿程损失H＝11+10+5+1.15350×0.0362＝40m；选泵：XBD4/30-LL，两台，一用一备，互为备用。
性能为：Q=30L/S,H=0.40MPa，P=22KW/台基础尺寸：800×800×6503.3 喷淋系统喷淋系统所需水压：流量Q＝50L/s；（地下室按机械停车库计算）水压H＝H 1＋H 2 +H 3＋1.15hH 1——最不利喷头与消防水池最低水位高差， H 2——喷淋系统作用面积所需水压，；H 3——报警阀、水流指示器的水头损失， 3+2m；h——沿程损失管径DN150 塔楼喷淋流量Q＝35L/s，i＝0.0481；V＝2.062m/sH＝97+5+5+30+1..0481＝148m；选泵：XBD14/50-LL，两台，一用一备，互为备用性能为：Q=35L/S,H=1.47MPa，P=110KW/台Q=50L/S,H=1.40MPa，P=110KW/台基础尺寸：800×800×6501． 喷淋系统增压稳压设备：ZW（L）-I-Z-10 消防压力：0.16 MPa配立式隔膜式气压罐，SQL8000.6 ，1个储水容积：150L配用水泵25LGW3-104 N=1.5Kw ，两台，一用一备P1=0.16MPa P2=0.23MPa Ps1=0.26MPa Ps2=0.31MPa地下二层先导可调式减压阀阀后压力：35+27+4+2+1.150.=79m考虑可调式减压阀的阀前与阀后的压差大于0.4MPa，因此在可调式减压阀前串联一组比例式减压阀，其减压比3:2。
裙房四层高空水炮前先导可调式减压阀阀后压力：0.80MPa3.4 灭火器设置：建筑物内均设置手提式磷酸铵盐干粉灭火器：高层公寓式办公楼：火灾危险等级为严重危险级，火灾种类为A类火灾，灭火器最大保护距离15m商业：火灾危险等级为中危险级， 火灾种类为A类火灾, 灭火器最大保护距离20m地下车库部分：火灾危险等级为中危险级，火灾种类为B类火灾, 灭火器最大保护距离12m四、 排水系统4.1 室内部分4.1.1生活污水公寓卫生间采用污、废合流系统，采用专用通气立管排水系统公寓内每层两个卫生间污水立管最大排水当量为：（0.75+0.45+4.5）219＝216.6流量为：qP =0.121.5216.61/2+1.5=4.15L/S采用DN100排水立管，最大允许流量8.80.9=7.92 L/S（专用通气管DN100，结合通气管每层连接），满足流量要求采用DN100排水立管，最大允许流量4.80.9=4.32 L/S（专用通气管DN100，结合通气管隔层连接），也满足流量要求公寓内每层公共卫生间污水立管最大排水当量为：（0.75×4+4.5×2+0.3×2+3.6+1）×19＝326.8流量为：qP =0.121.5326.81/2+1.5=4.75L/S流量为：qP =0.122.0326.81/2+1.5=5.84L/S采用DN100排水立管，最大允许流量8.80.9=7.92 L/S（专用通气管DN100，结合通气管每层连接），满足流量要求。
横干管计算：最大排水当量为：216.6×3+326.8=976.6流量为：qP =0.121.5976.61/2+1.5=7.125L/S采用DN150横干管，坡度0.01最大允许流量15.30 L/S，满足流量要求裙房商业公共卫生间（一层单独排放）污水立管最大排水当量为：59.753＝179.25流量为：qP =0.122.5209.71/2+1.5=5.52L/S采用DN100主、副通气立管+环形通气管，最大允许流量11.5 L/S，满足流量要求一层单独排放的卫生间排水当量为：59.75流量为：qP =0.122.559.751/2+1.5=3.82L/S一层单独排放的卫生间排水采用DN150，并设环形通气管4.1.2 雨水东莞市暴雨强度公式：，单位：L/s*hm2雨水设计流量按以下公式计算Q = k1·ψ·q5·F其中：k1=1.0，ψ=0.9暴雨强度：P=50年，t=5min，q5=8.02L/S·100m2 塔楼屋面汇水面积800m2，雨水流量8008.020.9/100=57.744L/S，至少采用4根DN100雨水立管，5个DN100 87型雨水斗放映厅屋顶屋面汇水面积640m2，雨水流量6408.020.9/100=46.22L/S，至少采用3根DN100雨水立管，4个DN100 87型雨水斗。
裙房屋面面积2600m2，侧墙面积3170.5=2185.5m2，有效汇水面积3700m2，雨水流量37008.020.9/100=267.2L/S，采用15根DN100雨水立管，23个DN100 87型雨水斗采至少用7根DN150雨水立管，11个DN150 87型雨水斗6.2 室外部分6.2.1 生活污水小区最大时污水量为238×90%=214m3/h=59.4L/S室外总平面污水分二个方向排入市政排水管，每根排水管的排水量为：30 L/S取d300双壁波纹管i=0.005, 充满度0.55，v= 1.307 m/s ,Q =52.08 L/S>30 L/S满足要求6.2.2 化粪池的计算塔楼裙房： 6.2.3 隔油池的计算隔油器处理水量计算（泊富）按照餐厅面积及用餐类型——小时处理水量（m3/h）；t——用餐历时（h）；S——餐厅、饮食厅的使用面积（m2）；——餐厅、饮食厅每个座位最小使用面积（m2）；注：S——餐厅、饮食厅的使用面积1#隔油污水池：（Q-FCL-12/550，D-FCL-1/160）S=550+160=7102#隔油污水池：（Q-FCL-3/475，Q-FCL-4/150，Q-FCL-5/350，Q-FCL-13/350）S=475+150+350+350=13253#隔油污水池：（Q-FCL-11/300）S=3004#隔油污水池：（Q-FCL-10/540）S=5405#隔油污水池：（Q-FCL-9/700）S=7006#隔油污水池：（Q-FCL-9/900）S=9007#隔油污水池：（Q-FCL-7/550+550+100+100+300）S=16008#隔油污水池：（D-FCL-4/300+150）S=4509#隔油污水池：（Q-FCL-1/30）埋地式S=3010#隔油污水池：（Q-FCL-2/170）埋地式S=17011#隔油污水池：（Q-FCL-6/500+500+1000）埋地式S=2000钢筋混凝土隔油池型号：1#钢筋混凝土隔油池：处理水秒流量：2.233L/s。
选用型号：GG-3SF，有效容积：3m3，最大设计秒流量：3.2L/s，平面尺寸: 2900mm×1400mm2#钢筋混凝土隔油池：处理水秒流量：0.1L/s；3#钢筋混凝土隔油池：处理水秒流量：0.2472L/s；4#钢筋混凝土隔油池：处理水秒流量：0.3722L/s；5#钢筋混凝土隔油池：处理水秒流量：0.8694L/s；2#~5#钢筋混凝土隔油池选用型号：GG-1SF，有效容积：0.9m3，最大设计秒流量：1.0L/s，平面尺寸: 1860mm×1360mm6.2.4 雨水东莞市暴雨强度公式：，单位：L/s*hm2Q = k1·ψ·q2·F其中：k1=1.0，ψ=0.85道路雨水系统按2年重现期设计，降雨历时：t=10min暴雨强度值：P=2年，q10min 2a = 3.84L/S·100m2总雨水量：Q10min 2a=9200m20.853.84/100=300 L/S取d500双壁波纹管，i=0.005, v= 1.768m/s ,Q = 347.146 L/S>300 L/S满足要求。
