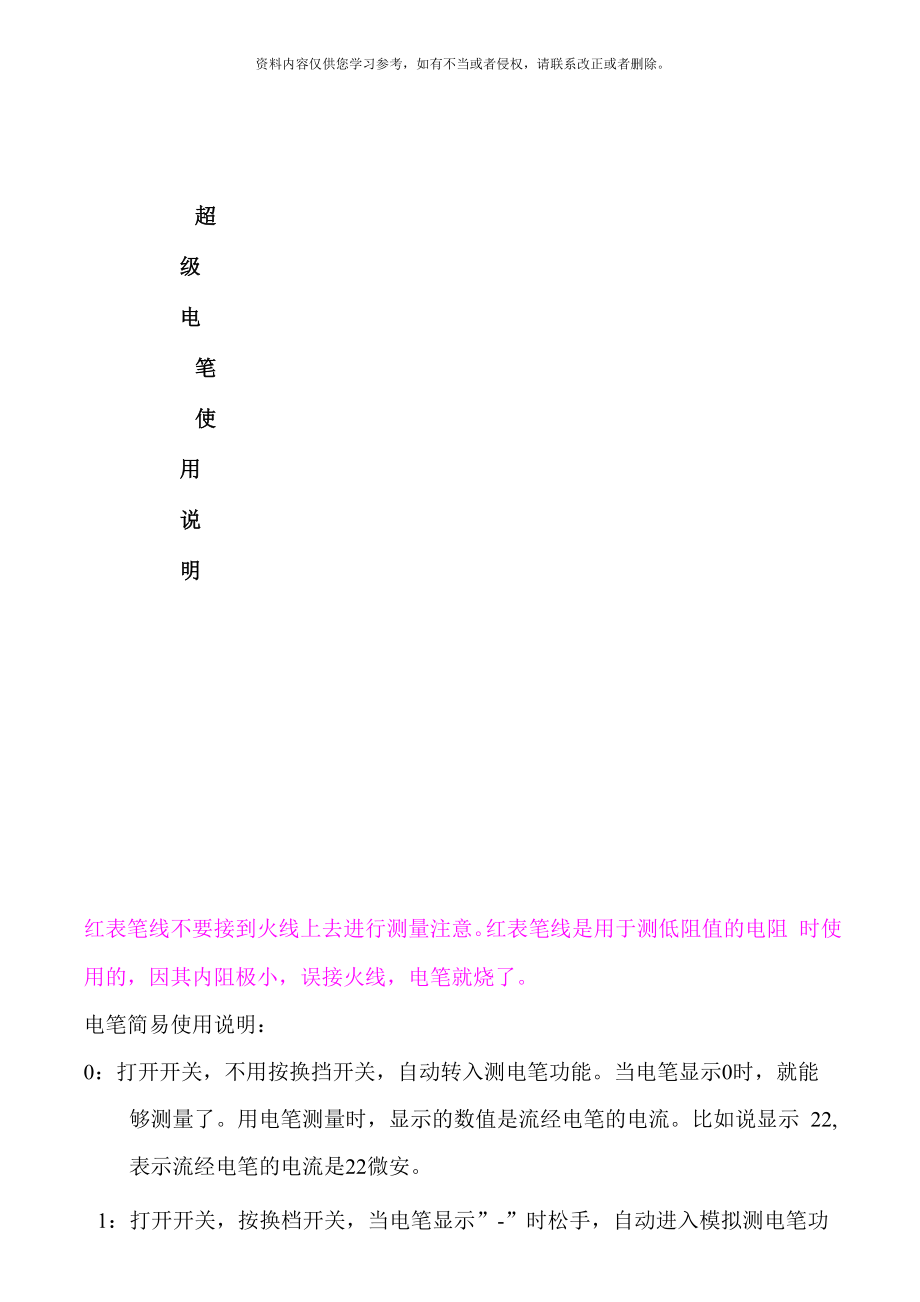

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除超级电笔使用说明红表笔线不要接到火线上去进行测量注意红表笔线是用于测低阻值的电阻 时使用的，因其内阻极小，误接火线，电笔就烧了电笔简易使用说明：0：打开开关，不用按换挡开关，自动转入测电笔功能当电笔显示0时，就能 够测量了用电笔测量时，显示的数值是流经电笔的电流比如说显示 22,表示流经电笔的电流是22微安1：打开开关，按换档开关，当电笔显示”-”时松手，自动进入模拟测电笔功资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除电笔不显示具体的电流，而是用0-9十个数字模拟指示流过电笔中 的电流的大小注意如果流过电笔中的电流是0 显示屏就不亮2:打开开关，按换档开关，当显示”三”字符时松手，就进入相序测量功能了 电笔显示2字符，接着显示灭，能够进行相序测量了3打开开关，按换档开关，显示屏上显示大写R松手，电笔显示99.9,能够开 始测量电阻了用绿色线线夹和电笔尖测量如果三位数码管的十位上有小数点，显视 xx.x的格式，那么单位是兆欧姆如果三位数码管显示的数字无小数点, 那么单位是千欧姆，低于20千欧姆示数无效大于10兆的电阻也测得不 准确。
4 打开开关，按换档开关，显示屏上显示小写r，电笔显示99.9,能够开始测 量电阻了用绿色线线夹和红色线夹测量如果三位数码管的百位上有小数点，显视 Xx.x的格式，那么单位是千欧姆如果三位数码管显示的数字无小数点, 那么单位是欧姆5打开开关，按换档开关，显示屏上显示小写U,接着显示” 5”表示这是第5 个功能.接着显示0,表示当前电压是0V.能够测量交流电压了用测量线 的绿色那根，和电笔的尖来测量绿色测试线夹住一根相线，电笔尖点在另 一个相线上，电笔上就显示出电压值千万不要用绿线夹和红线夹来测量 电压，这两根线之间不能施加电压，否则电笔要损坏）90V以上的电压用这个档位来测，当低于90V,最好用交流低电压功能档来 测方法是上面说的电笔显示5时，立即再按住档位转换按钮不松，电笔再 次双显示一个小写” u”，就能够测量交流低电压了6打开开关，按下换档开关,显示屏上显示大写U,自动进入 直流低电压测资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除用测量线的绿色那根，和电笔的尖来测量绿色测试线夹住一根 线，电笔尖点在另一个线上，电笔上就显示出电压值千万不要用绿线夹 和红线夹来测量电压，这两根线之间不能施加电压，否则电笔要损坏）绿色线夹要夹在负极线上，电笔尖放到正极上测量，接反了，电笔不显示 电压值。
测整流后的直流电也要注意极性7打开开关，按下换档开关，显示屏上显示大写G,自动进入高灵敏度感应电 压测量功能显示屏上显示的数值是电笔尖上感应到的电压值，最高显示 3.6V，如果电笔尖上感应到的电压大于3.6V，也只显示3.6V.能够用这个 档位能够找出电缆内部断芯的位置8打开开关，按下换档开关，显示屏上显示小写g，自动进入低灵敏度的感应 电压测量功能显示屏上显示的数值是电笔尖上感应到的电压值，最高显 示1023mV（ a23，a代表一个10），当前我没有发现这个功能的用处，我测量 电缆断芯位置总是用高灵敏度感应电压测量功能9打开开关，按换档开关，电笔显示的数值是一个电压值，是测量电笔内置的 电池的电压的数值当内部电池的电压小于3.5V时，就要充电了io打开开关，按换档开关，电笔显示d自动进入测三相电机相序功能11打开开关，按换档开关，电笔显示J自动进入三相电机极数测量功能12打开开关，按换档开关，电笔显示M自动进入秒表功能13打开开关，按换档开关，电笔显示C自动进入彩票选号器功能14打开开关，按换档开关，电笔显示H自动进入最低电阻值测量功能能够 测0.1欧到100欧的电阻15打开开关，按换档开关，自动进入密码锁功能。
16打开开关，按换档开关，电笔显示P（Porwer）自动进入功率测量功能资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除操作方法:（由于是单按钮操作因此选定一个功能后如果两秒不再按就自动 进入功能档了）功能0 （这是一个开机后默认的功能）按开电源开关，数码管的百位上显示一个功能助记符：中间位置的”一”,如图示」表示将要入进精确测电笔功能，如果2秒钟内不按”换挡开关”,数码管的个 位上显示一个0：提示当前功能”精确测电笔”是第0个功能这个0字符停 留1秒钟，即进入精确测电笔功能精确测电笔功能的使用方法：象普通的电笔一样使用，手接触”手触端”, 用”测试端”接触带电体，数码管上显视流经电笔的测试电流，单位为微安，能 测7微安以上的电流精确测电笔功能的应用：1氖管测电笔常依靠亮度不同来区分电压大小，有 时不好区分本电笔只要对比数值大小，即可知电压大小，非常直观2可粗略估计所穿绝 缘鞋是否绝缘，当站在潮湿的地面上测220V电压时，如果电笔显视电流在15 微安以下，能够认为鞋很绝缘（注意即使鞋很绝缘也不能带电操作）功能0.5接上一次，”数码管的个位上显示一个0：提示当前功能”精确测 电笔”是第0个功能”在这1秒钟时间内，按住”换挡开关”，数码管的个位 上显视低位置的”一”，。
即进入0.5功能_低通测电笔功能低通测电笔功能的使用方法：低通测电笔主要是用来测量7微安以下的电流 这个功能是用来模拟传统的液晶电笔的高灵敏度的低通测电笔功能的应用：1测试设备外壳是否漏电，常见此功能氖管测电笔 当设备外漏电电压低于70伏就测不出来2当人站在非常绝缘的物体上，流 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除经电笔的测试电流有可能小于7微安，此时就要用低通测电笔来测量，比如站 在一个木制的梯子上而氖管测电笔在此种情况下亮度非常低，易引起误判3维修时，需断开开关，切断电源，如 果你对自身安全很重视，可用低通测电笔功能测一下设备是否带电，再修氖 管测电笔当电压低于70伏就测不出来功能1模拟测电笔功能这是一个用来模拟传统的氖管测电笔的功能档按开电源开关，数码管的百位上显示一个功能助记符：中间位置的”一”，在 2秒钟内按”换挡开关” 一次，数码管的百位上的功能助记符换成：高位置的” 一”，表示将要入进模拟测电笔功能，如果2秒钟内不按换挡开关，数码管的 个位上不显示任何字符，而是直接进入模拟测电笔功能模拟测电笔功能的使用方法：不显示具体电流，以0-9十个数字模拟显示电 流大小，能测7微安以上的电流。
例如，流经电笔的测试电流在10微安左右, 就在数码管的十位上显示” 1”字符模拟测电笔功能的应用：1由于采用1位显视，因此亮度高一些用于室外 等环境亮度较高地方而氖管测电笔在此种情况下较难分辩，易引起误判2 直接进入模拟测电笔功能，从打开开关，到进入实际测量，转换快一些3模 拟测电笔在测量时，测0线数码管不亮，对于本电笔电池电量小，数码管耗电 大，能节省一些电三种测电笔使用熟了，要学着综合使用举例：一次，伙房的电加热烝饭机, 厨师反映说有漏电，我去用低通测电笔来测量，测出流经电笔的电流是4uA， 因此说烝饭机有轻微漏电，加接地线即可如果用普通氖管电笔试,一般是试 不出来的，因为电器外壳的电压低于70V资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除另外，本例，也能够用本电笔的低电压测试档来测，但要用表笔线，不方便功能2三相电相序测量（区别于传统的相序表，本电笔测相序不用三个表笔同时接在三相电上测， 电笔也不必插上测试线夹，只须象测电笔的用法就行了，可是还是稍有区别, 主要是初次确定第一相时，接触要好一些，不能有接触抖动，否则易产生干 扰，造成测量失败）首先把电笔尖接触相线，或数码管的个位上显示” 2”以前把电笔尖接触相 线（显示2灭了以后就正式进入测量了，这时再接触相线也有可能测出相序， 可是成功率没有测以前就接好相线的高）按开电源开关，在2秒钟内按换挡开关二次，数码管的百位上的功能助记符 换成：”三”，表示将要入三相电相序测量功能，如果2秒钟内不按换挡开关, 数码管的个位上显示一个2:提示当前功能三相电相序测量是第2个功能。
这 个2字符停留1秒钟，即进入三相电相序测量功能三相电相序测量功能的使用方法：象普通的电笔一样使用，手接触”手触 端”，用”测试端”接触带电体本电笔测量的是相对相序，其实所有的相序测 量仪所测的都是相对相序所谓相对相序，就是总是把第一相定做A相，然后 再依此确定B、C相一般相序测量仪测量时要用三根测试线同时接触三相 电，本电笔采用单线依次接触式测量，这种方式方便了测量的人，可是实现这 种功能难度很大，主要面临的问题以下几方面：1接触抖动，电笔笔尖刚接触 相线或刚移开相线时，瞬时产生不规则脉冲，这会干扰电网固有的频率，使测 量失败，因此我们在测量时要注意使笔尖接触良好，测量各相时笔尖不要抖 动，使之有一个不抖动的稳定时间2电网频率时刻变化，因此我们在测量时 笔尖从一相拿开，到接触另一相的空闲时间不要超过2秒3如果遇到测量失 败的情况，能够采用再次测量的方法来确定相序4首先把电笔尖接触相线， 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除然后再打开本功能档，进行测量防止感应电压干扰三相电相序测量功能的应用：1定相序2确定电机转向，当从一个地方搬电 机到另一个地方，拆线时测一下当前的电源相序（比如说a c b ）,接线时再测 一下电源相序（比如说是a b c ）,因后来的电源相序与先前的不同，要倒换一下） 按相序接，即可一次把电机转向接对。
3确定电机转向，与测量电机相序功能 配合使用，可一次把电机转向接对4判断电源是否同相或缺相5可修380V控制线路，在修380V控制线路时，用普通电笔测处处都亮，用万 用表测，又须两个表笔同时测不方便例如测量一个按钮的两个接线端子,如 果进端是A相，出端测不准，有时是B相，有时是C相，证明按钮没坏，以下线 路断开（为什么这样说呢，是因为按钮下面是线圈，比喻说线圈断了，造成另 一相电传不到这彳艮被测线上，因此此线是悬空的状态，因此造成测量不准）， 如果分别是两个不同的相：进端是A相，出端是B相，则把电笔放在出端B相 上，不松开电笔，按住按钮，看是否变成显视A相，如果是，证明按钮没坏，如 果不是，证明按钮坏依此方法向下依次查找故障，一直查到接触器线圈，很 方便而用普通电笔查可就麻烦多了 6电机星-三角接线用例子：我们这电工三班倒，上个班把电机撤线，现又要接上，而电机的6个线 端（星角起动）当时未做标记，用以前的方法校线，要用万用表，也不好校，这 里介绍一种新方法6个线头分开不要短路，启动用电笔测量看哪三个线先 通电，哪三个后通电这样6个线分成两组，由星变角以后，把电笔打在相序 档，测三个线的相序，每组都分出ABC，然后一组接上面，一组接下面。
ABC 相序上下对应为防万一，要校一下［用本电笔的电阻测量功能］,电机的6个 线端是不是正常接法图中蓝色的虚线）。
