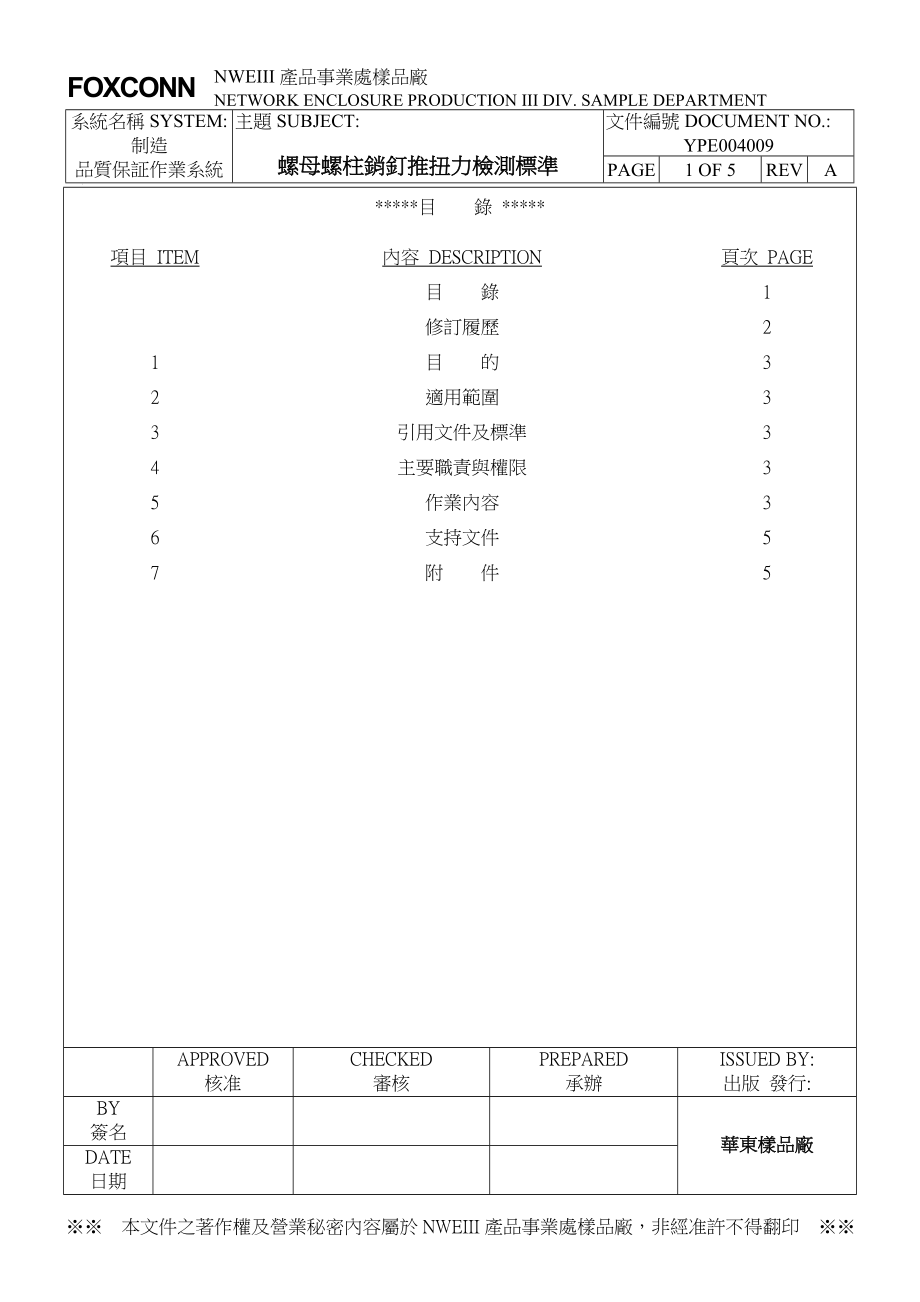

FOXCONNNWEIII產品事業處樣品廠NETWORK ENCLOSURE PRODUCTION III DIV. SAMPLE DEPARTMENT系統名稱SYSTEM:制造 品質保証作業系統主題SUBJECT:螺母螺柱銷釘推扭力檢測標準文件編號DOCUMENT NO.:YPE004009PAGE1 OF 5REVA1*****目 錄 *****項目 ITEM內容 DESCRIPTION頁次 PAGE目 錄1修訂履歷21目 的32適用範圍33引用文件及標準34主要職責與權限35作業內容36支持文件57附 件5APPROVED核准CHECKED審核PREPARED承辦ISSUED BY:出版 發行:BY簽名華東樣品廠DATE日期※※ 本文件之著作權及營業秘密內容屬於NWEIII產品事業處樣品廠，非經准許不得翻印 ※※FOXCONNNWEIII產品事業處樣品廠NETWORK ENCLOSURE PRODUCTION III DIV. SAMPLE DEPARTMENT系統名稱SYSTEM:制造 品質保証作業系統主題SUBJECT:螺母螺柱銷釘推扭力檢測標準文件編號DOCUMENT NO.:YPE04009PAGE5 OF 5REVA1****** 修訂履歷 ******版次ECN NO.修訂頁次備註A新版發行BCDEFGHJKLMNPQRSTUVWYZ1. 目的﹕ 為使本部門壓鉚螺母﹐螺柱﹐銷釘之檢驗標準有所遵循,特製定本規章2. 適用范圍﹕ NWE鴻泰產品事業處樣品廠 3. 引用文件及標準﹕3.1 <>3.2 <<沖壓板料用自鉚螺母規格>> ES03-0143.3 <<沖壓板料用自鉚螺母檢測>> ES03-0153.4<<壓鉚五金件之規定>> CGOO-00424. 主要職責與權限﹕4.1【製造工程課】﹕ 4.1.1製定螺母﹐螺柱等五金件之檢測標準﹔ 4.1.2新開發五金件的驗証及其標準完善﹔4.2【製造部門】 4.2.1負責本規章的執行及反饋﹔5. 作業內容﹕5.1檢驗標準5.1.1 所有壓鉚螺母﹐螺柱﹐銷釘必須符合檢驗規范之相關規定5.1.2 五金件壓鉚底孔尺寸﹐鉚合前必須嚴格檢驗﹐符合藍圖尺寸和壓鉚參數5.1.3 壓鉚良好﹐不允許存在壓斜﹐壓偏和未壓到位等不良現象。
目測貼合面不允許有間隙﹐背面變形﹐不平等現象﹐工件不允許存在畫傷﹐壓傷﹐變形等缺陷5.1.4檢測時分別按附表進行非破壞性檢測5.1.5 檢測後工件不允許有變形﹐刮傷等缺陷﹐目視貼合面無間隙﹐五金件不存在松動脫落﹐螺牙良好無缺損5.1.6檢測時工件放置平穩﹐防止工件變形5.1.7 非壓緊類翻邊鉚合﹐五金件翻邊口不允許有毛刺﹐開裂﹐翻邊不到位等不良現象5.1.8 壓緊類翻邊鉚合﹐鉚合良好﹐不允許松動﹐五金件翻邊口不允許有毛刺﹐開裂﹐翻邊不到位等不良現象﹐并做抗推力扭力檢測5.2非破壞性檢測參數5.2.1螺母壓鉚要求﹕(1).鉚合必須牢固﹐貼合面不得有間隙﹐能抗標準推扭力(2).螺牙良好﹐不得變形﹐破裂螺母型號規格板材厚度代碼預孔壓鉚力(KN)推力(kgf)扭力(kgf.cm)鐵板鋁板鐵板鋁板鐵板鋁板SSSCLSCLSSSPHHNHNLASACLASLACM2, M2.52-56#, 3-48#04.2511.2-15.66.7-8.919.015.05.04.0122.017.67.05.6223.022.09.07.0M34-40#04.2511.2-15.66.7-8.919.015.211.39.0122.017.613.510.8223.022.016.012.8M3.56-32#04.7513.4-26.711.2-13.519.015.014.011.2123.018.416.012.8225.024.018.014.4M48-32#05.418-2711.2-13.430.025.020.018.6130.025.025.020.0240.035.030.025.0M510-32#06.418-3811.2-15.650.050.440.035.0160.050.045.040.8270.060.050.045.0FM3-M54-40#1N/A19-30N/A27.0-60.021.0-50.0230.0-65.024.0-55.05.2.2.螺柱鉚合要求﹕1. 鉚合必須牢固﹐貼合面不得有間隙2.垂直度保証90.0°±0.5°型號規格抗推力(KGF)抗扭力(KGF.CM)鐵板鋁板鐵板鋁板SO,SOS,SOA,SON,BSO,BSOS,BSONM3~M54-40#~10-32#25.0(T≤1.0)20.0(T≤1.0)11.59.030.0(T>1.0)24.0(T>1.0)壓緊類翻邊鉚合M325.0(T≤1.0)20.0(T≤1.0)7.56.0M3.5 30.0(T>1.0)24.0(T>1.0)8.16.4M48.77.05.2.3銷釘鉚合要求﹕ 1.鉚合必須牢固﹐貼合面不得有間隙2.垂直度保証90.0°±0.5°型號規格(直徑)正向推力(kgf)側向推力(kgf.cm)TPS3.014.05.04.016.06.05.018.07.06. 支持文件﹕ 無7. 附頁﹕無。
