直螺纹套筒连接套筒几何尺寸(通用)

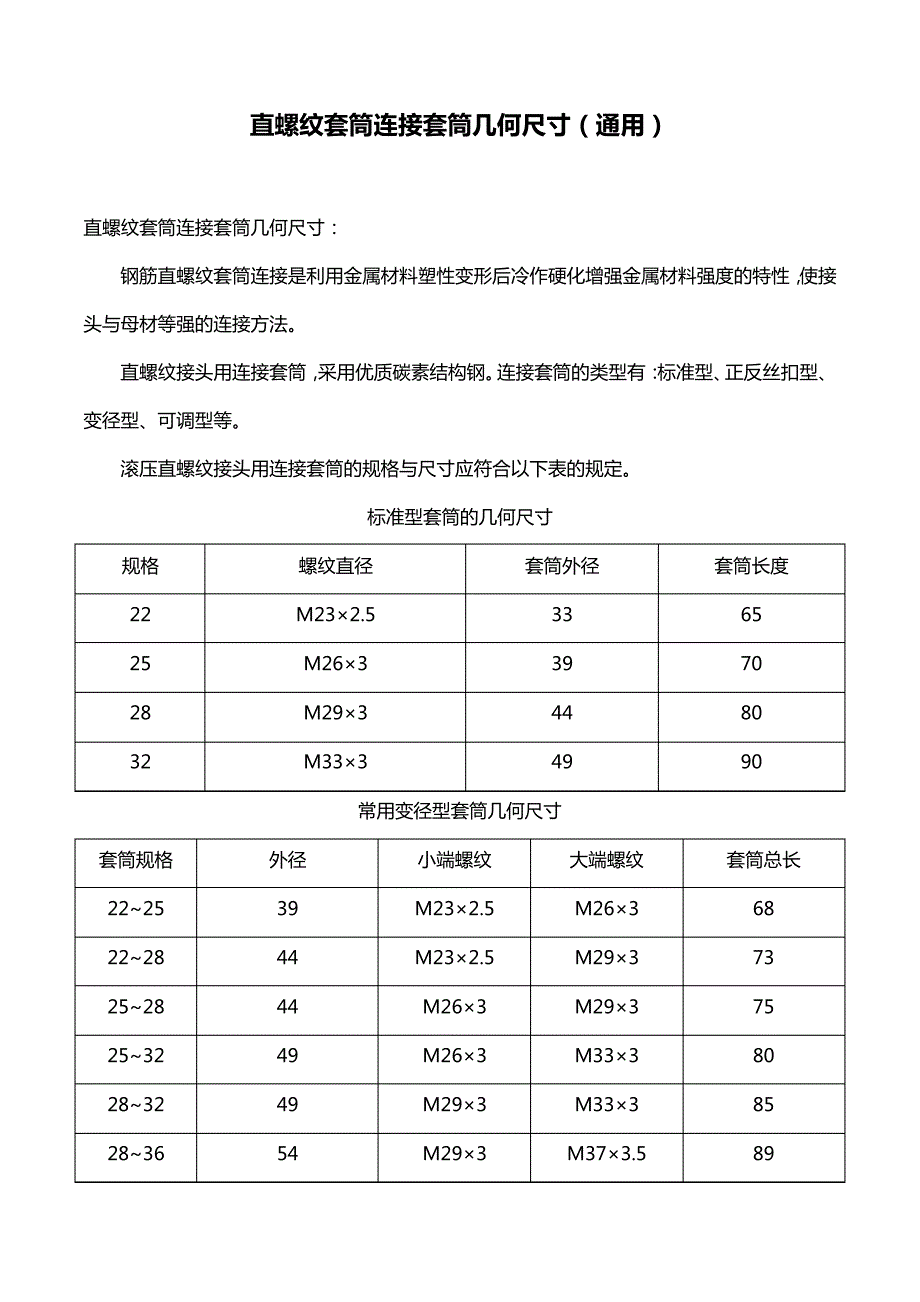

直螺纹套筒连接套筒几何尺寸（通用）直螺纹套筒连接套筒几何尺寸：钢筋直螺纹套筒连接是利用金属材料塑性变形后冷作硬化增强金属材料强度的特性，使接头与母材等强的连接方法直螺纹接头用连接套筒，采用优质碳素结构钢连接套筒的类型有：标准型、正反丝扣型、变径型、可调型等滚压直螺纹接头用连接套筒的规格与尺寸应符合以下表的规定标准型套筒的几何尺寸 规格 螺纹直径 套筒外径 套筒长度 22 M232.5 33 65 25 M263 39 70 28 M293 44 80 32 M333 49 90 常用变径型套筒几何尺寸 套筒规格 外径 小端螺纹 大端螺纹 套筒总长 2225 39 M232.5 M263 68 2228 44 M232.5 M293 73 2528 44 M263 M293 75 2532 49 M263 M333 80 2832 49 M293 M333 85 2836 54 M293 M373.5 89 套筒规格 外径 小端螺纹 大端螺纹 套筒总长 3236 54 M333 M373.5 94 可调型套筒几何尺寸表 规格 螺纹直径 套筒总长 旋出后长度 增加长度 22 M232.5 166 199 134 25 M263 179 214 144 28 M293 199 239 159 32 M333 222 267 117 注：表中“增加长度”为可调型套筒比普通套筒加长的长度，施工配筋时应将钢筋的长度按此数进行缩短。
