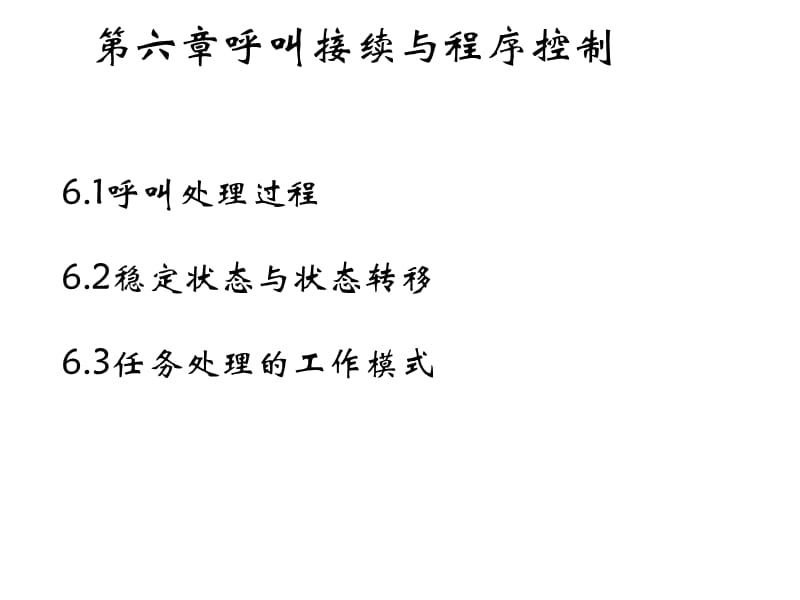

第六章呼叫接续与程序控制,6.1呼叫处理过程 6.2稳定状态与状态转移 6.3任务处理的工作模式,1. 主叫摘机到交换机送拨号音 程控交换机按一定的周期执行用户线扫描程序，对用户电路扫描点进行扫描，检测出摘机呼出的用户，并确定呼出用户的设备号 2.收号和数字分析 程控交换机中脉冲号码是由用户电路接收的，扫描检出并识别后收入相应存储器，在收到第一位号的第一个脉冲后，停发拨号音双频号码一般是由双频处理电路板接收识别的6.1呼叫处理过程,3. 来话分析至向被叫振铃 若数字分析的结果是呼叫本局，则在收号完毕和数字分析结束以后，根据被叫号码从存储器找到被叫用户的数据(包括被叫用户的设备、用户类别等内容)，而后根据用户数据执行来话分析程序进行来话分析，并测被叫用户忙闲4.被叫应答双方通话 被叫摘机应答由扫描检出，由预先已选好的空闲路由建立主被叫两用户的通话电路同时，停送铃流和回铃音信号通话电源一般经由各自的用户电路提供 5.话终挂机、复原 双方通话时，一般由其用户电路监视是否话终挂机如主叫先挂机，由扫描检出，通话路由复原，向被叫送忙音，被叫挂机后其用户电路复原，停送忙音处理一次呼叫的流程,6.2稳定状态与状态转移,用户状态的随机变化和用户在呼叫建立过程中所处的不同阶段出现了6个稳定状态，即用户空闲状态、向主叫送拨号音状态、收号状态、送忙音状态、振铃状态和通话状态。
由于稳定状态时处理机并不做处理工作，当由一个稳定状态向另一个稳定状态转移时，处理机才做处理工作任一个输入信号的到来都可以引起稳定状态转移，即状态转移是一个由“输入信号激励-处理机响应”的动态过程呼叫过程就是在输入信号的不断触发下用户呼叫状态不断转移的过程状态转移的结果与初始状态、输入信号以及交换机设备的状态有关在不同情况下，出现的输入请求及处理的方法各不同举例,（1）同样的输入激励，因操纵者不同，处理机会进行不同的处理，并转移至不同的稳定状态 例如，输入激励均为摘机信号； 1）主叫摘机 处理机连接拨号音源电路 转移至送拨号音状态 2）被叫摘机 处理机切断铃流源电路 转移至通话状态2)同样的输入激励，因交换机设备原因，处理结果将会不同 例如，输入激励均为主叫拨号； 1）收号器空闲 处理机连接收号器 转移至收号状态 2）收号器不空闲 处理机连接忙音源电路 转移至送忙音状态3）同一稳定状态，输入激励不同，处理结果也不同 例如，均处于振铃状态； 1）主叫摘机 处理机按中途挂机处理，向未挂机一方连接忙音源电路 转移至送忙音状态 2）被叫摘机 处理机切断铃流源电路 转移至通话状态4）不同稳定状态，输入激励虽相同，但处理结果不同，将转移至不同的稳定状态。
例如 1）空闲状态 摘机 处理机连接拨号音源电路 转移至不同的稳定状态 2）振铃状态 摘机 处理机切断铃流源电路 转移至通话状态6.3.1 输入处理,输入处理程序的主要任务是对用户线、中继线等进行监视、检测和识别，及时报告事件的产生 输入处理主要可分为： 用户线扫描监视 中继线线路信号扫描 接收Pulse、DTMF和MFC信号 接收公共信道信号,6.3任务处理的工作模式,用户线扫描监视程序,主要负责检测用户线的状态和识别用户线状态的变化 用户线的各种不同变化： 用户话机的摘/挂机状态 号盘话机的拨号脉冲 用户通话时的环路状态 投币话机的输入信号,用户线上各种不同的状态具有的共同的特点： 形成直流回路（续）、断开直流回路（断） 摘机一“续”，挂机一“断” 送脉冲一“断”，脉冲间隔一“续” 周期性监视 用户摘挂机扫描周期100200ms 拨号脉冲识别周期810ms,用户线扫描监视程序,用户摘挂机识别原理,设：用户在挂机状态时扫描输出为“1”， 用户在摘机状态时扫描输出为“0”， 摘挂机扫描程序的执行周期为200ms 摘机识别：就是找到从“1”到“0”的变化点 挂机识别：就是找到从“0”到“1”的变化点。
用户线状态,200ms扫描,这次扫描结果 1 1 1 0 0 0 0 1 1 1,前次扫描结果 1 1 1 1 0 0 0 0 1 1,这前 0 0 0 1 0 0 0 0 0 0,,,,,,,,,,,,,,,,挂机 1,摘机,1 挂机,0,0,这前 0 0 0 0 0 0 0 1 0 0,,,,,摘机识别,挂机识别,用户摘挂机识别原理,号盘话机拨号号码的接收原理,,包含两个步骤：1）脉冲识别 2）位间隔识别 脉冲识别： 1）脉冲识别程序扫描周期的确定 号盘每秒发出的最快脉冲个数：16 续时间最短的断续比：3:1，即1/4*T 最短变化周期：1/4*（1000/16）=15.625(ms) 即：脉冲识别扫描程序的周期<15.625ms,,拨号脉冲识别原理,,,用户线状态,8ms扫描,这次扫描结果 0 0 0 0 1 1 1 0 0 1 1 1 0 0 0 0,前次扫描结果 0 0 0 0 0 1 1 1 0 0 1 1 1 0 0 0,这 + 前= 变化识别 0 0 0 0 1 0 0 1 0 1 0 0 1 0 0 0,,,,,,,,,,,,,,,,脉冲1,0,前 1 1 1 1 1 0 0 0 1 1 0 0 0 1 1 1,,,,,,,,,,1,脉冲2,,,,变化识别 前= 脉冲前沿识别 0 0 0 0 1 0 0 0 0 1 0 0 0 0 0 0,,位间隔识别原理,位间隔识别的扫描周期： 拨号盘的位间隔 250ms 最长的脉冲或间隔：3/4*(1000/8)=93.75(ms) 故扫描周期应为：93.75ms < T扫 < 250/2ms 位间隔识别原理： 1）第一个扫描周期内有变化 2）第二个扫描周期内无变化 满足上述2个条件，即为位间隔。
拨号脉冲,8ms扫描,这次扫描结果 0 0 1 1 1 0 0 0 0 0 0 0 0 0 0,前次扫描结果 0 0 0 1 1 1 0 0 0 0 0 0 0 0 0,这 + 前= 变化识别 0 0 1 0 0 1 0 0 0 0 0 0 0 0 0,,,,,,,,,,,,,脉冲1,0,前次首次变化 0 0 0 0 0 0 0 0 0 0 0 0 1 1 0,,,,,,1,,,首次变化 1 1 0 0 0 0 0 0 0 0 0 0 1 1 1 首次变化 前次首次变化 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1,,96ms扫描,,,首次变化 0 0 1 1 1 1 1 1 1 1 1 1 0 0 0,,,,,6.3.2分析处理,分析处理就是对各种信息（当前状态、输入信息、用户数据、可用资源等）进行分析，以决定下一步要做什么，它属于基本级程序具体可分为： 去话分析、号码分析、来话分析、状态分析,去话分析：,,主叫用户数据,,收号前的准备工作,去话分析,,主叫摘机,,去话接续,,,,硬件变化,输入信息,分析程序,输出,去话分析的主要信息来源是：主叫用户数据,,呼叫合法性,,用户类别,,话机类别,,优先级别,,热线号码,,计费类别,,呼叫权限,,,,,,,,,,,,,分析用户数据的顺序,号码分析： 是在收到用户拨号号码以后开始进行的，信息源是用户所拨号码，其分析的目的是确定接续方向、还应收几位、要调用什么程序。
号码分析可分为二个步骤：号首预译、地址翻译,,收到的号码,,接续方向,号码分析,,用户拨号,,出局接续,,,,硬件变化,输入信息,分析程序,输出,,来话接续,,出局,本局,,,,,,国际长途,,国内长途,,市话出局,,出局特服,,本局,,新业务登记/撤销,分析号码,,来话分析 来话分析的数据来源是被叫用户数据、被叫状态和被叫补充业务登记情况等被叫用户数据,,被叫用户分析,来话分析,,来话,,,硬件变化,输入信息,分析程序,输出,,叫出被叫,,,,被叫状态,,,是,闲,,呼叫等待,,忙,,无,,有,,遇忙回叫,,无,,有,,被叫计费,,否,,有,,遇忙前转,,无,,来话类别,,,事件,,一个接续状态如何变,状态分析,,产生事件,,,硬件变化,输入信息,分析程序,输出,,下一个状态,,状态分析 分析信息源是状态和输入的事件6.3.3任务执行和输出处理,1.任务执行：动作准备、输出命令、后处理,2.输出处理： 1）处理机发送路由控制信息，驱动交换网络通话路由的建立或恢复； 2）发送分配信号，如振铃控制、公共信道信号、计费脉冲、处理机间的通信信息等信号； 3）转发被叫号码； 4）转发多频信号。
