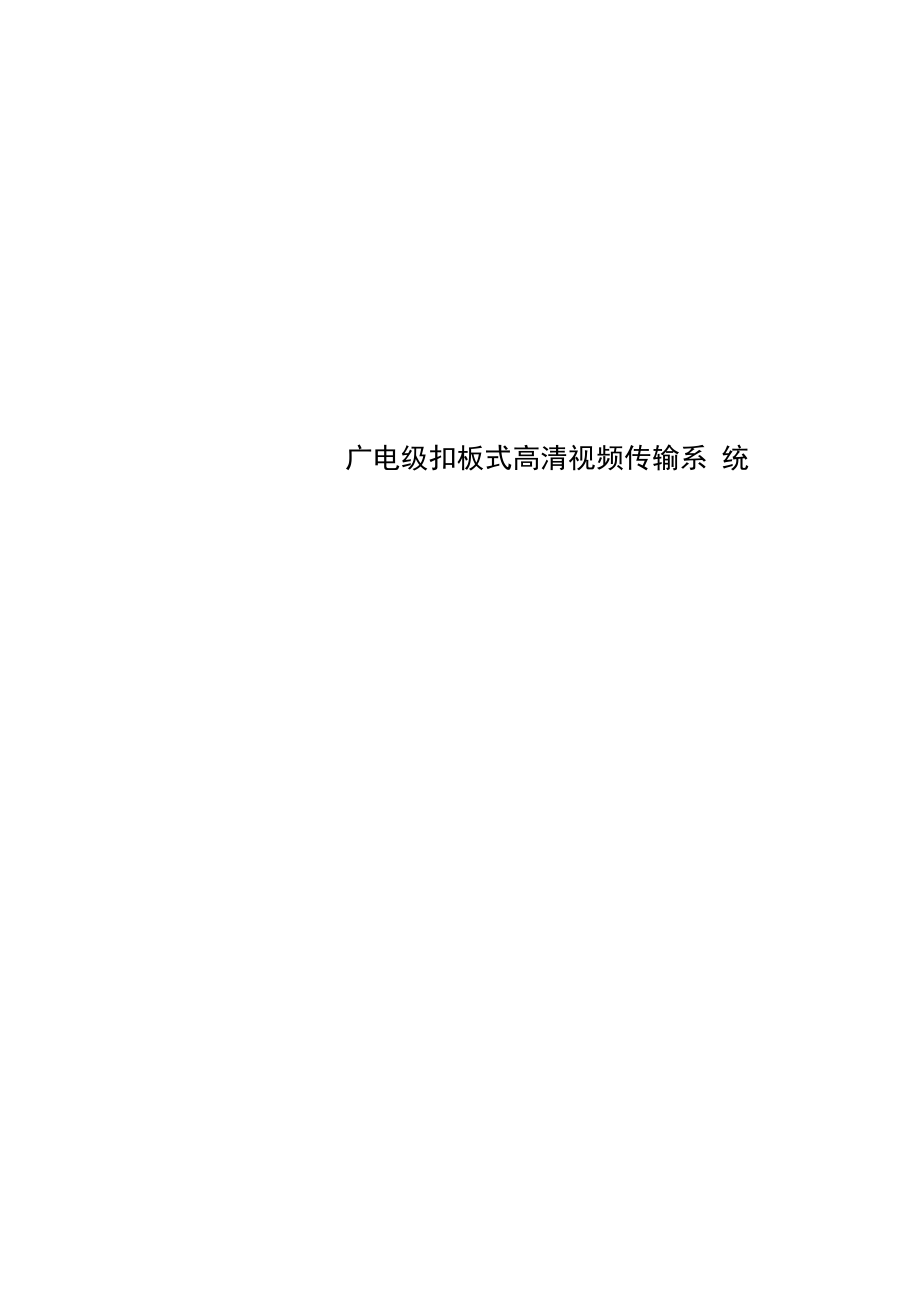

广电级扣板式高清视频传输系 统深圳市塞夫格特电子有限公司产品说明1080P高清COFDM无线图像传输系统SG-HD105一、系统简介我公司开发的高度集成的数字化微波移动视频实时传输系统，可使用到移动的车辆，直升机，和高速飞机上，传输 DVD质量的音频和视频特别是在城市环境中，被监控点和中央控制中心相距较远且位置较分散，利用传统网络布 线的方式成本又非常高，一旦遇到河流山脉等障碍或对于目标监控点不固定或 移动物体（如运钞车、警用指控车辆、轮船等）的监控时，有线网络便束手无 策此时使用数字化微波移动视频实时传输系统方案将使以上问题迎刃而解， 该系统的优势就尽现无疑SG-HD10呵以采用固定地点摄像（机动）和运动跟踪摄像（移动）相结合深圳市塞夫格特电子有限公司产品说明的方式，在城市环境、郊区环境和山地环境等不同位置、不同角度对重要场景 和主要部位进行高质量图像拍摄，并将所拍摄的图像、声音信号通过无线电或 微波的传输方式传输到各接收地点，再通过其他路由传输到指挥中心，进行视 频信号的分发和处理SG-HD105是专门针对移动环境开发设计的无线视频传输系统，能够在移高速动并且有阻隔环境下实现视频、语音、数据等多媒体业务同步传输。
具有灵敏 度高、抗干扰能力和穿透能力强、传输数率高、稳定性强等显著优点，为构建 指挥、抢险、侦察、野外作战等应急通信系统提供了理想解决方案目前，该 系统已广泛应用于公安、武警、消防、野战部队等军事部门和交通、海关、油 田、矿山、水利、电力、金融等国家重要部门二、SG-HD105W输系统性能介绍2.1、SG-HD105专输系统前端性能介绍：(1) 此方案中前端发射机为便携式；(2) SG-HD105系统前端采用COFDM调制技术，H.264图像编码技术， 可以确保传输的高性能和图像的高质量；(3) 所有前端都具有非视距、运动中传输的功能；(4) 前端设备使用通用视频接口，即可以接普通模拟摄像机和数码摄像机和专用夜视、红外和热像仪等军用图像采集设备，还可以连接 专业摄像机；(5) 设备的视频和音频接口，电源接口一律使用军用，航空插头，并 且采用不同芯数以区分各功能接口，可以防止误插损害设备；(6) 便携式主要用于地面人员对指挥中心进行实况信号传输， 也可在水面航行的船舶上或无人机、车辆上进行实况传输，载体运动速度可大于450公里/时深圳市塞夫格特电子有限公司产品说明2.2、SG-HD105专输系统接收机性能介绍(1)系统可采用分集天线接收，利用定向天线可以提高增益，扩大传输范围；(2)能够同时输出图像、声音信号深圳市塞夫格特电子有限公司产品说明发射机参数说明:工作电压DC12V工作电流1.9A视频输入CVBS支持D1标清分辨率HDMI:支持 HD1O80 720P、576、480SDI :（可选项）嵌入音频，支持HD1080 720P、576、480工作带宽2/2.5/4/8MHZ （可选）（高清的一般为4M输出方式RF 方式 N 型( 50Q)输出频率300〜900MHz步进1MHz（可选）（出厂为440M和380M输出功率1〜5W步进1dB （可选）加密方式AES/AES2/DES/DES2调制方式COFDM 2K 模式参数控制方式通过LCD控制板设置相关参数尺寸180*110*85MM传输距离无人机空对地传输40km深圳市塞夫格特电子有限公司产品说明2.4、1080P高清COFDM图像接收机接收机：便携式手提箱四路一体化接收机主要实现将从空中接收到的 4路信号解调还原成视频、音频信号，然后转换为视频、音频信号进行输出，是数字无线传输 系统的核心设备。
接收机采用17寸液晶屏四路便携式机箱式，能够实时操作显 示前端传回的四路画面深圳市塞夫格特电子有限公司产品说明产品特点:1） 四路实时无线接收显示;2） 17寸高清液晶显示；3） 加密硬盘录像功能；4） 远程数传+音视频一体深圳市塞夫格特电子有限公司产品说明接收机面板介绍视频严育頻轲岀 用户调制屏注・；不屋“哥就接收押ft布面板■有祁2.5、接收机技术参数接收灵敏度：＜-104dBm （内置四功分器）音频输出：模拟立体声左右声道整机重量：22公斤射频接口：N型母头接收频段：250Mhz - 4400MHz视频接口：HDMI, 4*BNC解调方式：采用 COFDM2K音频接口：HDMI, 4*RCA前向纠错：1 / 2供电电源： AC220V/12V或定制深圳市塞夫格特电子有限公司产品说明保护间隔：1 / 32显示屏幕： 17寸视频输出： 1-4路HDMI工作环境： -40? 70 C模拟视频图像质量： 1920*1080外形尺寸： 535*437*213mm水平线数： 625或525线天线的安装3.1、天线：天线是系统发送、接收电磁波信号的媒介，决定了系统能否发挥其最大效 能目前系统可采用三种天线：玻璃钢全向接收天线，多矩阵定向接收天线， 车/机载吸盘发射天线。
基本原则：固定端一般采用玻璃钢全向天线加多矩阵八 木定向天线，一方面可以获得较大的系统增益，另一方面也便于系统规划配置； 移动端、机动端一般采用车台天线，便于安装，使用灵活，受环境的制约较少深圳市塞夫格特电子有限公司产品说明公司简介：深圳市塞夫格特电子有限公司是一家咼科技民营企业， 成立于2009年公司拥有雄厚的技术和研发能力，研发和生产骨干来源于此前的国营 806厂以及54所，一直致力于 COFDM、无线MESH移动视频监控产业，产品 广泛应用于，野战部队，雷达，遥控无人机，电子对抗，安防，军事，公 共安全系统我们专门从事研究、 开发、生产COFDM、无线MESH数字移动通信 系统，机载式/单兵背负式数字视频信号发射机， 无线自组网跳频高速数传电台和微波天线我们在无线微波传输系统和无线 MESH领域处于前沿地 位产品畅销世界各地，主要出口到欧洲，中东，东南亚，南美洲，非洲 等国家公司拥有美国原装（惠普）频普分析仪、德国（罗德与施瓦茨）网络分析仪等高精度检测设备，我们遵循严格的质量管理体系，所有产品均按照 ISO9001:2000质量管理体系标准来设计和生产频率覆盖范围从 8KHz-40GHz、我们时刻关注不断变化的市场需求，期待着与世界各地的 客户建立长期的业务关系。
