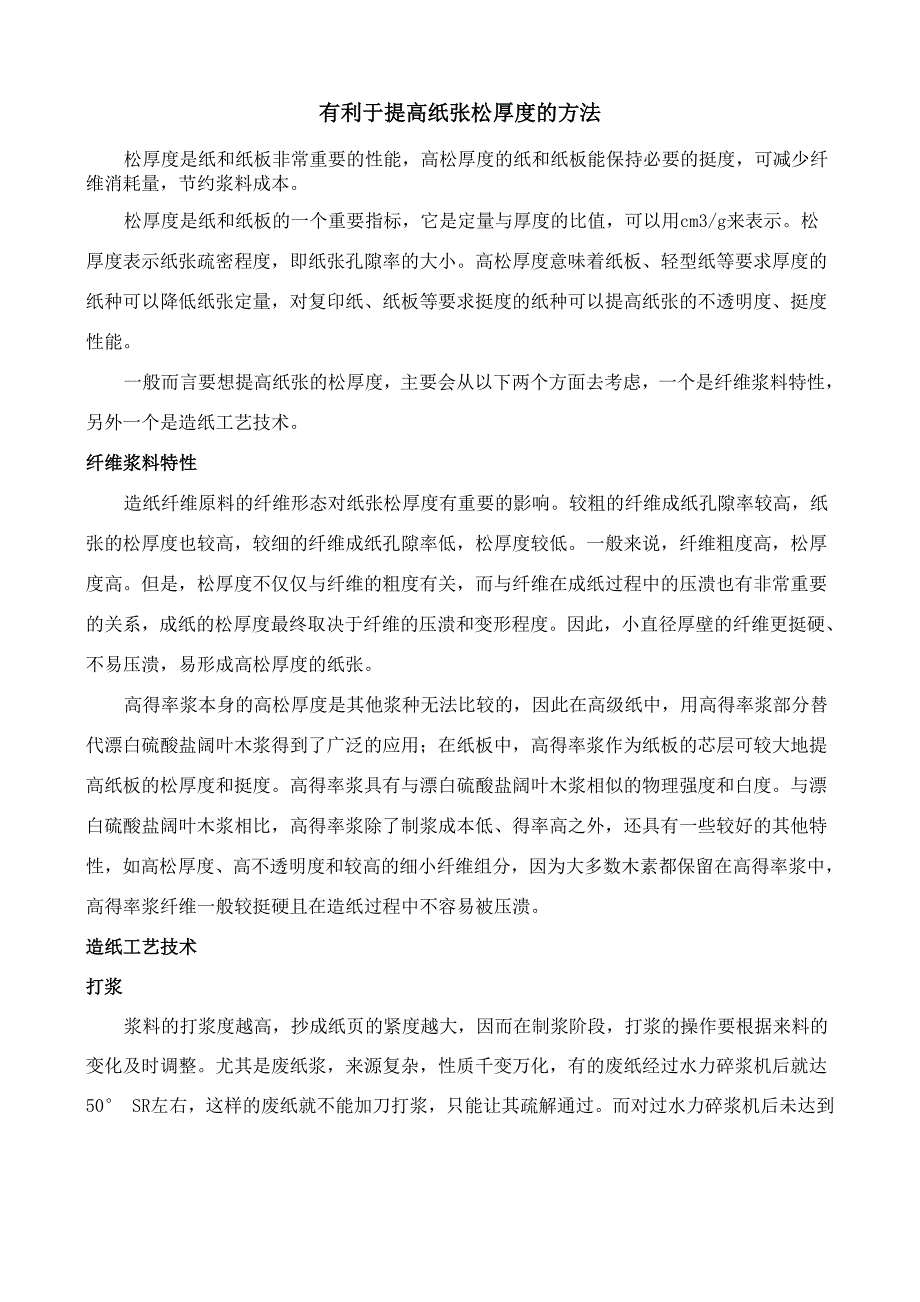

有利于提高纸张松厚度的方法松厚度是纸和纸板非常重要的性能，高松厚度的纸和纸板能保持必要的挺度，可减少纤 维消耗量，节约浆料成本松厚度是纸和纸板的一个重要指标，它是定量与厚度的比值，可以用cm3/g来表示松 厚度表示纸张疏密程度，即纸张孔隙率的大小高松厚度意味着纸板、轻型纸等要求厚度的 纸种可以降低纸张定量，对复印纸、纸板等要求挺度的纸种可以提高纸张的不透明度、挺度 性能一般而言要想提高纸张的松厚度，主要会从以下两个方面去考虑，一个是纤维浆料特性， 另外一个是造纸工艺技术纤维浆料特性造纸纤维原料的纤维形态对纸张松厚度有重要的影响较粗的纤维成纸孔隙率较高，纸 张的松厚度也较高，较细的纤维成纸孔隙率低，松厚度较低一般来说，纤维粗度高，松厚 度高但是，松厚度不仅仅与纤维的粗度有关，而与纤维在成纸过程中的压溃也有非常重要 的关系，成纸的松厚度最终取决于纤维的压溃和变形程度因此，小直径厚壁的纤维更挺硬、 不易压溃，易形成高松厚度的纸张高得率浆本身的高松厚度是其他浆种无法比较的，因此在高级纸中，用高得率浆部分替 代漂白硫酸盐阔叶木浆得到了广泛的应用；在纸板中，高得率浆作为纸板的芯层可较大地提 高纸板的松厚度和挺度。
高得率浆具有与漂白硫酸盐阔叶木浆相似的物理强度和白度与漂 白硫酸盐阔叶木浆相比，高得率浆除了制浆成本低、得率高之外，还具有一些较好的其他特 性，如高松厚度、高不透明度和较高的细小纤维组分，因为大多数木素都保留在高得率浆中， 高得率浆纤维一般较挺硬且在造纸过程中不容易被压溃造纸工艺技术打浆浆料的打浆度越高，抄成纸页的紧度越大，因而在制浆阶段，打浆的操作要根据来料的 变化及时调整尤其是废纸浆，来源复杂，性质千变万化，有的废纸经过水力碎浆机后就达 50° SR左右，这样的废纸就不能加刀打浆，只能让其疏解通过而对过水力碎浆机后未达到 45° SR,可以稍稍加刀疏解，保证打浆度的稳定，也不要过分打浆对面浆的打浆也不要过 分，长纤浆可以打到40° SR以上，以利于上网均匀成形，而短纤浆则无必要打得太细，因 为短纤浆纤维短，过多切断会影响其强度，大量地产生细小纤维，另外也减小它的松厚度, 短纤浆打浆以35° SR左右为宜干燥一般来说，随着十燥时间的增加，纸和纸板的松厚度是下降的，降低十燥的时间可以提 高松厚度一些研究指出纸张的松厚度和最大干燥收缩速率大致成反比关系，因为随着干燥 的进行，纤维间以及纤维内部的结合力区域被收缩了，从而紧度增加，松厚度降低。
纸张松 厚度随着最大干燥收缩速率的减少而增加，因为湿部收缩的减小诱导纸张松厚度的增加，从 而增加了纸张的松厚度压榨部操作压榨的主要目的是脱水，但也要兼顾纸页的其它性质的要求压力太大，会使纸页的紧 度增大，松厚度降低如果松厚度达不到要求的话，要在允许范围内最大限度地减轻压力， 以保证最后成纸质量当然如果在条件允许的情况下，选用宽压区压榨，靴型压榨，就能更 好地解决脱水与松厚度的矛盾压光机的操作压光包括硬压光，软压光，其作用都是提高纸页表面的平滑度，加大压力，纸页表面平 滑度会提高，但其松厚度会受到影响要解决这对矛盾，也要根据产品质量的要求做适当的调 整，如果松厚度较好，则适当加大压力，以求更好的平滑度如果平滑度已远远超标，则无 必要加太大压力，以求最好的松厚度除了上面的这些外，也需要注意填料对松厚度的影响填料对纸张松厚度的影响是负面 的，由于填料的密度要比纤维高，所以在定量一定的情况下，增加填料用量会降低纸张的松 厚度看了这些之后，现在你应该知道如何去提高纸张松厚度了吧当然了，方法还有很多， 大家可以再去多多学习挖掘哦!。
