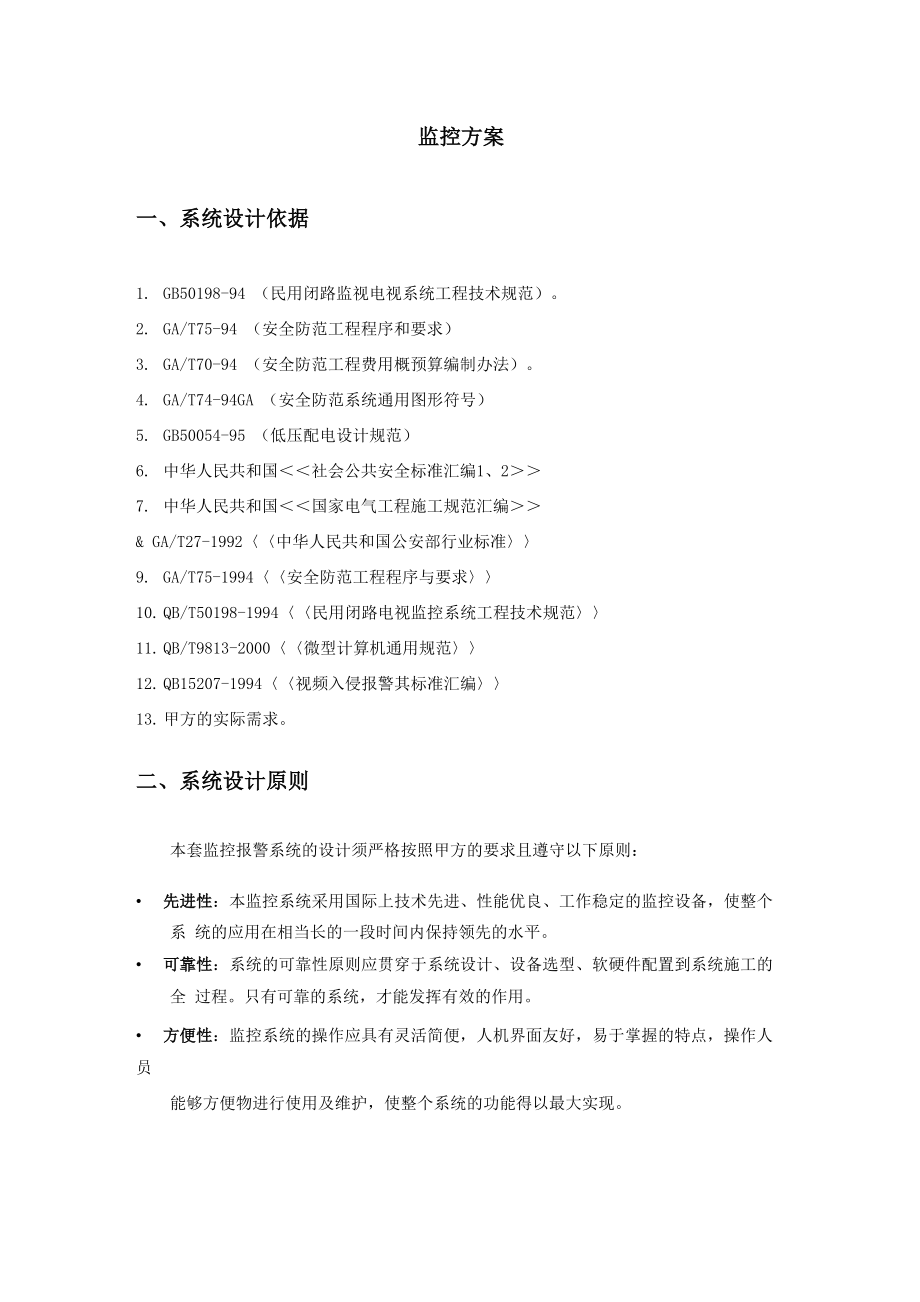

监控方案一、系统设计依据1. GB50198-94 （民用闭路监视电视系统工程技术规范）2. GA/T75-94 （安全防范工程程序和要求）3. GA/T70-94 （安全防范工程费用概预算编制办法）4. GA/T74-94GA （安全防范系统通用图形符号）5. GB50054-95 （低压配电设计规范）6. 中华人民共和国＜＜社会公共安全标准汇编1、2＞＞7. 中华人民共和国＜＜国家电气工程施工规范汇编＞＞& GA/T27-1992〈〈中华人民共和国公安部行业标准〉〉9. GA/T75-1994〈〈安全防范工程程序与要求〉〉10. QB/T50198-1994〈〈民用闭路电视监控系统工程技术规范〉〉11. QB/T9813-2000〈〈微型计算机通用规范〉〉12. QB15207-1994〈〈视频入侵报警其标准汇编〉〉13. 甲方的实际需求二、系统设计原则本套监控报警系统的设计须严格按照甲方的要求且遵守以下原则：• 先进性：本监控系统采用国际上技术先进、性能优良、工作稳定的监控设备，使整个系 统的应用在相当长的一段时间内保持领先的水平• 可靠性：系统的可靠性原则应贯穿于系统设计、设备选型、软硬件配置到系统施工的全 过程。
只有可靠的系统，才能发挥有效的作用• 方便性：监控系统的操作应具有灵活简便，人机界面友好，易于掌握的特点，操作人员能够方便物进行使用及维护，使整个系统的功能得以最大实现• 扩展性：系统设计留有充分的余地，以便日后比较方便地进行系统扩充为此，设备采用模块式结构，在需要时可随时补充增加视频及其它控制模块，使系统具备灵活的扩展性三、集中监控系统需求分析：随着网络通讯技术的发展，对监控管理系统提出了新的要求，集中监控的目标是充分利 用现有设备，在较小的投资下，实现监控系统的集中管理完善原有的本地化安全防范手段， 强化本地监控和远程管理中心两层安全防范机制，便于最大化的调动所有资源，处理突发事 件，提高保安部门工作效率，因此海康威视公司针对目前市监控系统现状，结合甲方实际情 况，希望监控系统达到功能如下：前端监控点提出网络监控管理系统的具体要求如下：> 采集现场的视音频信号，进行编码压缩处理后存入硬盘> 同步实时传输（视频码流在25帧/秒下不低于512Kbps）> 通道可以达到4CIF分辨率，以满足某些需要高清画质的监控点需求> 支持云台控制和报警信号的传输处理> 支持软硬件故障自动报警，当系统发现如：视频信号丢失、视频压缩失效、硬盘故障、系统死机等故障时，能够自动向监控中心报警，并提供远程人工报修功能集中监控中心• 汇集监控中心的全部监控点，进行集中的显示和录像；• 设置一台客户端电脑，管理所有的硬盘录像机的软硬件信息，并可以利用权限通过网络察看硬盘录像机的图像和其它信息。
• 日志维护功能，对于整个系统内各个用户的操作、软硬件设备维护进行详细记录，并分类保存在管理服务器的数据库中，以备日后查询• WEB发布平台，支持领导查询终端通过IE浏览器对录像的统计查询，并可通过WEB页面直接浏览前端网点的实时视频图像，控制云台镜头• 中心配有电视墙，重要的视频图像，显示于大屏上，以便更好的管理从以上的需求我们可以看出，监控联网要求对安全防范报警信息和音视频监控信息实现远 传，信息传输的方式可以适应当前多种不同的网络传输链路，只有采用高效的音视频信息的 压缩方式，才能降低系统运行成本；而集中管理、远程控制的需求，则要求强化确保整个系 统的稳定性和功效四、根据监控系统需求，图络拓扑图如下：就媒诩服苏益挖制小也忙机视频监控拓扑图从系统功能上分，系统分为前端监控部分、网络传输部分和集中监控部分系统设备可 分为前端视频采集终端、中心控制终端、领导查询终端、流媒体服务器、前端采集终端通 过摄像机等设备采集现场的视频信号，传回控制中心；控制中心主机安装控制中心软件，利 用软件可浏览前端任意路视频信号，控制云台镜头、接收报警信息、控制硬解码主机、控制 集中存储服务器等流媒体服务器配备高性能网卡,响应各个控制中心浏览前端视频的请求, 提取前端实时视频流，通过流媒体服务器进行转发，提高网络利用效率，保证多用户的并发 访问；解码器（电视墙服务器）把前端数字信号转成模拟信号上屏。
导査询终端安装客户端软件，实现对前端视频的调用和控制五、总体设计及说明：1、 前端所有的监控摄像头都通过视频线或者光端机等传输设备，把视频信号接入到硬 盘录像机，硬盘录像机存储视频文件硬盘录像机及摄像机详细参数见附件2、 硬盘录像机接入到网络中，通过解码器（电视墙服务器）把硬盘录像机的数字信号 转换成模拟视频信号在电视墙显示，便于工作人员更好的管理3、 控制中心、流媒体服务器及领导查询终端都要安装相应的软件，实现对所有设备的 管理与控制六、录像文件存储容量计算一台硬盘录像机，录像回放分辨率为4CIF,每路一天录像文件大小：录像文件总大小=编码码流2.0 （Mbps）三8X3600（秒）21024X24（小时）F0.9~24GB七、中心控制终端客户端软件实现功能:软件概述海康威视长期关注中小视频监控系统，并致力于中小视频监控系统软件平台的开发，和众多合作伙伴一同深入挖掘监控的核心内容，随着 IP前端的不断推广，IP监控系统应用逐渐推广，基于这样的背景下，海康威视推出了适用于新一代混合型 网络硬盘录像机、网络视频服务器、IP Camera与IP Dome等IP前端设备的中小型IP 监控系统管理套件：网络视频监控软件-4000（以下简称客户端）。
它能很好的完成以下功能:■ 视频、音频实时预览（最多 64画面分割）、回放；■ 远程点播集成远程回放、VOD点播，客户端智能判断；同时也支持多路同 步回放；■ 支持远程点播界面双屏功能；■ 支持软件推出时记忆播放通道与窗口的对应关系功能；■ 海量数据分布式存储，集中管理；■ 最多支持 16 个集中存储服务器进行集中存储；■ 集中管理、配置 IP 前端，可添加、删除 IP 前端，修改参数等；■ 远程访问与控制 IP 前端设备，包括：云台控制，聚焦，变倍等；■ 广泛报警接入，联动报警输出，报警信息主动上传，报警 输出名称可自定 义；■ 用户权限统一分配，具备登陆、验证；■ 电子地图热点、热区联动效应；同时，具备以下优秀的性能：■ 实用性―一以客户需求为宗旨，摒弃华而不实的功能，■ 适应性一一对行业用户的特有功能进行定制，以适应用户的特殊需求■ 可靠性一一选用的硬件、软件均具备数万甚至十万平均无故障时间，并为关键设 备、关键部件设计冗余备份■ 安全性 一一鉴于监控系统特殊性，安全保密工作尤为重要，从网络建设、平台验 证、设备加密等立体化保障系统安全■ 先进性一一严格遵循系统工程的设计准则，科学合理地设计，最大程度地采用成 熟、可继承、具备广阔发展前景的先进技术，使系统在未来数年内不落后， 保护用户投资■ 开放性、易扩展性 一一严格遵循相关技术的国际、国内和行业标准，确保系统之间的透明性和互联互通；在系统设计时，合理预测未来扩容需求，科学设计余量■ 易管理性、易维护性 支持Windows操作系统，支持数种国际通用语言，支持全中文管理界面，具有完善的使用手册和帮助文档，自动检测网内设备运行状态，以图文结合方式列出设备异常情况，辅助管理人员排查处理•设备管理客户端能集中管理所有前端设备，一方面能综合管理，及时有效地了解设备状态，另一方面可简化操作，易于维护。
客户端以高效的数据库形式保存：■ 创建监控区域，添加IPC或IP Dome等前端设备；■ 可添加、更改、删除各种设备的配置信息，最大可管理 50台设备；■ 根据实际物理范围来划分“区域”，前端设备归属在相应区域内，为方便用 户未来的管理，支持设备名自定义；■ 设备状态一览无遗，包括：监控点编号、录像与否、视频信号丢失与否、硬件状态正常与否、并发连接数、通道当前码率、 SD卡状态；■ 集中管理服务信息（流媒体服务、硬解码服务等）；3JHI三兰•预览回放预览、回放功能分为两类：本地与远程■本地预览本地方式多指通过 Hybrid DVR的Vout或VGA 口输出模拟视频流，包括预览实 时流和本地硬盘存储的压缩视频数据经本地解码输出多用于单台设备调试、网络 断裂无法访问的时候，实现监控无空白，预览图像质量最高可达 720P（如接高清网络摄像机），并且支持16路同步回放功能考虑系统的安全性，防止恶意访问、修改， Hybrid DVR操作实行访问权限验证制只有具备本地操作权限的用户才可实现预览，其访问权限细化至通道，例如： 有的用户只能查看其中某几路通道权限分配可通过网络远程配置实现■远程预览远程可采取直连模式和流媒体转发模式。
是否部署流媒体服务器由管理中心决 定，是否启用流媒体服务器由本级控制中心决定预览功能分屏在预览时提供完善的画面切换机制，包括多分屏、轮巡等多分屏支持 4、5+1、7+1、9、8+2、12+1、16+1、17+2、21+1、32 等等，最大支持 64 分屏一键功能将预览频率较高的通道加入快捷播放列表，预览状态下直接点“播放”键将快捷表内所有通道打开，若通道数量多于分屏数量，可按轮巡方式显示轮巡丰富的轮巡方式支持单画面轮巡、多画面自动轮巡，轮巡间隔、画面分割方式均可定义，涵盖用户在预览时的所有常用功能分组快捷jS为了契合用户使用习惯，提供分组功能用户可将分类属性相似的通道加 入同一个分组内，比如：财务室组，内含所有财务室的监控通道，与它们所处 物理位置无关资源调节主机处理资源不够时，解码时可选择丢弃一个 B帧或丢弃两个B帧因为B帧不是关键帧，所以丢弃以后不会影响解码在解码图像满足用户要求的情 况下，可减小主机处理压力当网络质量较差时，TCP连接丢包重传不断发生，为了确保图像的流畅性， 可适当增大缓存区空间；相反，若网络质量较好，可适当减小缓存空间以提高 实时性视频参数调节的处理电路还原较为真实的画面以外，监控端还提供亮度、对比度、饱和度、色度的调节，使显示画面色彩明快，符合人眼的感官需求。
抓拍监控人员发现其关心的事件，还能快速抓图将文件保存在客户端电脑上,便于及时查阅本地回放通过客户端的本地回放界面，按通道检索通过客户端软件保存在本地PC方便用户使用,支持4路同步回放网络视频监控立件理型2009-0Z-09 星期 一 (*0：1地图配 W登薄用户：14:地冋卅W«O4 :O 田冈适'启aD冋步V* 4 2009 02 月 09 曰 ► ►►1234567Q3O12345B 3適道悒遺诅進魂遨道這1M遨追谊！！逍酒廠畑斶陋晰询疽狙陂畑熾邂询遊疽 283週煨原临口回剧脸通但血锻通谨血通问旧冋IP3J冋IF1冋冋In冋IPJJlpi.冋冋耗IF182 淤斡霍為芻參芻霍霍烷霍辔參芻寳空霍198140.机或服务器的录像文件，进行本地回放，同时通过时间轴界面进行时间定位,远程点播客户端软件新增添的V0D远程点播功能，将从集中存储服务器或混合型网络硬盘录像机上按通道查找录像文件，同时也可通过时间轴来定位回放时间支持4路同步回放ft-neu4etEGeQ T 2 3 — E lli4^t誥一曇AtJiiftHJA* AJISAsAJaalilp $+-:辰<■*■*<£*■*:■*■:*?*?£<:总厨 Mbm录像存储本地录像用户通过客户端直接访问IP摄像机/球机时可设置本地录像计划，将在 IP前端已经经过编码的视音频数据流保存在安装客户端软件的 PC机或服务器上，对于前端IP摄像机/球机点位较少的用户，使用起来较为方便。
混合型网络硬盘录像机录像通过对Hybrid DVR的模拟通道和数字通道进行录像计划（定时、报警、移动侦测）的配置，实现传统嵌入式 DVR的模拟信号编码存储功能和对 IP前端（包括高清网络摄像机）的数字视音频数据流的直接保存P BT闫段l时冃礎订闫陰:捐駅:捐昭时间礙nrlryFFFLCLMrFLS-FFFr一Tip -D - 口 - - ■ - 一 - 一NVR模式录像网络视频监控软件-4000拥有NVR模式录像功能，客户端软件可远程配置设备在NVR存储服务器上的录像计划，并可以远程点播 NVR服务器上的录像资料,存储服务器软件实现对监控录像数据的统一保存，它通过直接连接设备或者通 过流媒体服务器获取视频数据流，并以数据块的方式保存在预分配的磁盘空间中， 通过磁盘数据的索引文件保存录像数据信息 同时内置VOD服务器，并提供录像数据的远程查询接口，实现录像数据的远程点播通过设置录像计划，存储服务器在设定的时间段对特定的监控视频进行录像，实现了视频录像的集中存储它主要应用于以下两种情况：1・客户端分布式运行在网络上不同的地方，通过存储服务器实现对实时监控视频的录像数据的集中管理；2 .当DVR设备没有配置硬盘时，通过存储服务器进行录像。
存储服务器作为网络监控系统的一部分，功能相对单一，专注于对监控视频数据进行集中保存它主要具备以下几个功能：1 .支持对磁盘分区进行分组，采用磁盘预分配技术对录像数据进行管理2 .支持对服务器的基本运行参数进行调整3 .支持以半小时为单位设置录像计划4 .提供完整录像计划管理界面5. 内建VOD服务器，支持录像数据的远程查询和点播功能6. 支持远程设置录像计划、启停录像等圉存储服务器6停止配置About关于退出NVR Server分组号| DVRIF |端口 通道号| 开始时间 | 貉束时间 | 类型11111192.0.0.227800122008-07-09 14.192.0. 1. 186800022008-07-0914.192.0. 1. 186SLiLiLi12LILI8-LIT-LI914.192. 0. 1. 174600022009-07-0914.192.0.1.1748LILILI12LILI8-LI7-LI914.戈戈戈垠戈 计计计计计正在录像的通道数5运仃时间：0小时四分钟远程控制远程控制内容包括远程配置IP前端设备参数、远程控制云台/球机等等在远程参数配置界面下，可对前端 IPC、IP球机、混合型网络硬盘录像机进行 设备参数、通道参数、网络参数、串口参数、报警参数等基本参数进行设置，并可 对其进行用户管理、硬盘格式化和远程升级。
设备佶息盍H划测尖蓉盖加 说谀计枝舌桶禹& 示频廉动烦档坂苻 K礼录移视匡机鼻IT血…倉:“::心..』FTFOE设蛊 :心、蓋$ ffTPiSE& ■串口金融 由卸曲數 ';■■&异常缎 '■用户倾里 ;童远程胸 :同班盘格式化-殳哥却卅 令昔号.^ftssa- 启用主口鑑I 启用WI 口赖:设备类型:砸盘吓範 扭警输A詢T 抿害斛嫩. 谡备影眉:DS9016HP-S] 620000 L lQEEEaKVU［饭空从山且］在预览界面下通过云台控制按钮群，包括四向导航键，雨刷、灯光启动键，调 焦、聚焦、光圈键，巡航路径调用键进行远程控制控制包均以IP方式传输因为控制流对实时性的要求高，而且数据量小，一般 不成为网络超载的原因，顾采用视频流与控制流分离的原则，控制流直接下发，不 穿越流媒体服务器，减小中间环节造成的延迟报警联动支持手动紧急按钮、烟雾探测探头等方式接入 IP前端客户端可集中配置所有 报警接入方式，布防时间，报警联动处理可手动进行布防、撤防控制同时，提供与监控系统息息相关的所有可能发生的预警机制， 包括硬盘满报警、 硬盘错报警、视频丢失报警、遮挡报警、非法访问报警、移动侦测报警。
所有报警 均可联动PTZ球机、联动事件录像（需支持 SD卡）、报警信息主动上传客户端、 将视频画面弹出到客户端显示器支持完善的报警日志查询方式，可快速定位出错事件同时提供完善的录像回 放机制，按时间、事件等方式快速查阅异常时的录像文件• 电子地图电子地图应用于报警联动，便于用户快速发现报警位置及报警原因，通过弹出 视频进行现场预览，通过语音对讲指挥现场，通过联动录像便于事后取证■ 支持设置热区，联动下层更详细地图■ 支持设置热点，联动监控点闪烁■ 支持设置报警点，联动报警量闪烁•维护管理日志维护通过日志管理界面可进行系统日志、操作日志、报警日志、远程日志的查询和 备份■ 对来自前端的报警信息进行分类，记入到日志中；■ 提供操作日志、报警日志的查询，最长保存周期为 1个月；■ 提供设备日志的查询，按时间，类型，时间 &类型的方式进行搜索，时间可 细化至秒级，类型分主类型和次类型，细化至具体操作；euro Hensxlhimhm■ LF:!-= 一lUMO-riatfV 逊<1 w鼻宙五 卫*5凹:第畫囂別器二念怎£"嚣豔■s'ErEM=u— HHEr 盂盂嚮=i=霊盂 I11Z3Z話 S=K亠HYlU'blBV.tTHW師“钿jiXi>riyiy.或（■・」斗彷AW1FHUISMCTliaWAnVfM■卩jWlFiVrtJWOfrM«WWK> 咖心呜曲営E :M血僅3町*僅話E- QAo*P£aQ n xmmmvM ■IBDliIB0* .恤曲 msj ■：. ?>?*:权限管理■ 采用明快的树状结构管理授权用户信息，可添加、更改、删除用户，可为每个用户设置独立权限，包括网络预览、云台控制、视频参数、远程回放、本地录像、语音对讲、远程配置；■ 认证用户权限，授权用户在操作之前必须经过登陆验证，通过验证才允 许操作，否则被拒绝。
操作信息记录到操作日志中；八、领导查询服务终端实现功能领导查询服务终端采用BS架构，利用IE浏览器浏览前端监控点图像，控制前端云台镜 头，回放历史录像文件，察看用户操作记录H.湖4网路观真监担系蜿■V : ' ism 曲：：■2GTJ1C 耳面：週 XD 卓■■(］巳 ginlzml 干孑Ht赢id恳■wrtSST* 衬Sd I 计左件迂I 狒：u甬看妙 ™：£lI za：ll iESfilft第也I剧ft®©filE 'T （ ■扇团和收*A遠ftiiMH「直）祕 飞 讹ff,⑥E T才耐es鳳孵ffS K出址童]飢讣汐】吨1闵0 I第启1丿和叔也4灯1阮_由《 h也 [EW神卿L pg im丽“圖 取切JFWL逗6山...] 凹;念 出■ <3□囹團矍 卜#KB 1 SWS@ 卜申Mt e |£WS^ ;...-^l/i.u ±t?3l ey-^X..卯珈甘 仲iS 5丽祠 卜5 |主固逅囹 -妙昵11圭母si y> 討側躺H |主酶耳 右Z續g岸協i囹 P，£UF ±y -'-. T1 卜鹽!JiflLi |主讹r 卜啊ifiLE |主凹毎因。
