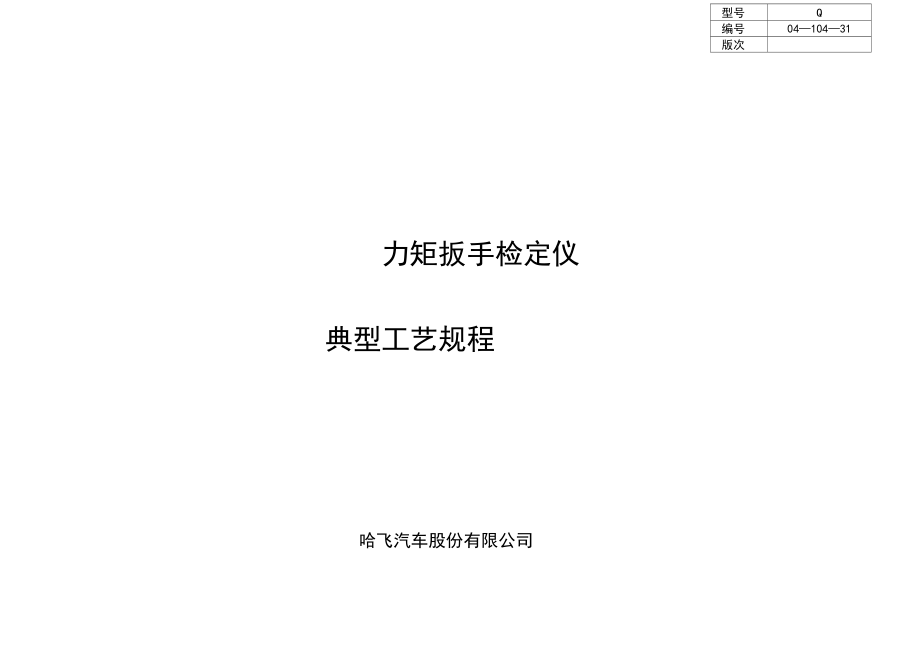

力矩扳手检定仪典型工艺规程哈飞汽车股份有限公司型号Q编号04—104—31版次哈飞汽车股份有限公司104#力矩扳手检定仪典型工艺规程编号04—104—31版次1编制说明1.1本规程依据哈尔滨楷达公司提供的《使用说明书》、ZH-QJ-Q-3002《质量保证部白纸质量表格使用与管理》及ZH-QJ-Q-3006《计量器具质量管理程序》文件编写1.2本工艺规程适用于104车间生产的各种车型1.3仪器在使用过程中需严格按本规程执行2检查与准备2.1每天每班使用前、后由班长检查仪器是否完好，配件是否齐全，含1/2套筒、3/8转接头各一个，用后由班长做好记录2.2力矩扳手校验前，应检查设定值3操作步骤3.1接通220V电源，打开右侧电源开关，指示灯亮（见图1）3.2仪器自检，屏幕显示LJC-2后屏闪，等待自检完毕后，仪器自动归零，屏幕显示下=000.0”（如不为零调调零旋钮至零）此时为实时测试状态，在此状态下测量的扭矩值是随用力大小而变化的，检测不到峰值3.3按选择键两次至右侧“辅助灯”亮，屏幕显示“F.=000.0”，此状态为第一峰值检测，是我们所需状态3.4按确认键，辅助指示灯频闪，此时方可测量。
3.5将扳手方头放入套筒中，握有效力臂处，平稳向下施力至扳手发出“咔嗒”的声响时，停止施力，等待3秒钟，记录屏幕显示力矩值3.6按确认键，辅助指示灯频闪，即可开始下一轮测量一把力矩扳手测量三次，取平均值填入BB-QJ-95表格3.7测量完成后在BB-QJ-95《月份力矩扳手班前校准记录》上做好记录工艺指导工艺校对审核更改标记修改单号修改的简要内容签字日期检验04—104—31版次3.8表格填写说明：3.8.1工段、班组、月份、日由班长统一填写3.8.2工位、检定编号由力矩扳手使用者填写3.8.3在空格处一列填写力矩扳手测量值，一列填写使用者姓名3.8.4右下角由力矩扳手所在班组的班长签名4注意事项4.1请使用220V，50HZ电源4.2接入电源的接线插座或接线板不与其它设备共用4.3不要使仪器掉落地上或受到强烈冲击4.4避免在高温多湿、接近强电设备的场所使用本仪器4.5当仪器出现异常情况时，班长应及时报告工具库4.6检定仪量程范围是10〜100腼，在有效量程内校验5维护5.1仪器应保持清洁，长期不用须每三个月通电一次，通电时间不少于24小时5.2本仪器应按公司有关文件规定定期校验更改标记修改单号修改依据签字日期04—104—31实时峰值O 辅助 口 . _ _打印 运行N. m调零钮 屏幕 选择键确认键 开关 - 『 ■ * :图_更改标记修改单号修改依据签字日期。
