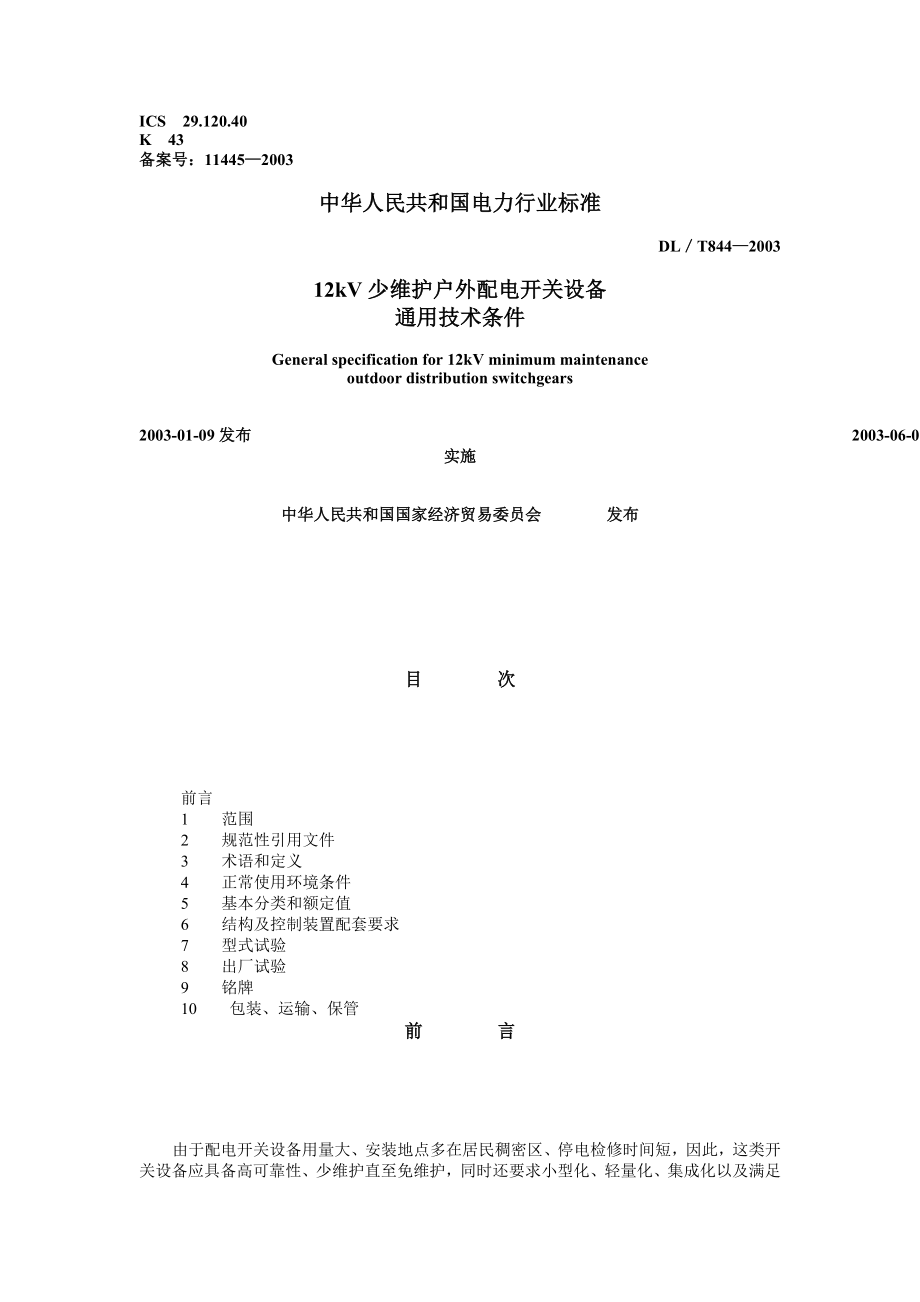

ICS 29.120.40K 43备案号:11445—2003 中华人民共和国电力行业标准 DL/T844—2003 12kV少维护户外配电开关设备通用技术条件 General specification for 12kV minimum maintenanceoutdoor distribution switchgears  2003-01-09发布 2003-06-01实施  中华人民共和国国家经济贸易委员会 发布 目 次前言1 范围2 规范性引用文件3 术语和定义4 正常使用环境条件5 基本分类和额定值6 结构及控制装置配套要求7 型式试验8 出厂试验9 铭牌10 包装、运输、保管前 言由于配电开关设备用量大、安装地点多在居民稠密区、停电检修时间短,因此,这类开关设备应具备高可靠性、少维护直至免维护,同时还要求小型化、轻量化、集成化以及满足环保要求。

要达到以上要求,在开关设备的使用环境、选型、结构材料及配套装置等方面都必须满足严格的要求,任何环节出现问题都会影响整个配电系统的正常运行目前,各种配电开关设备都已制订了相应的国家标准或行业标准,但对产品的可靠性尚缺乏严格、科学的试验验证要求;另一方面,以往的标准中对在配网自动化系统中使用的开关设备和控制装置的配套试验缺乏明确的规定,致使开关设备和控制装置分别按照各自的标准进行试验合格的产品,在配套运行中出现问题因此,本标准针对以上存在问题,在申明所有开关设备必须满足现有相关标准的前提下,着重对开关设备的使用环境、选型、结构、材料及配套装置提出要求本标准由国家电力公司发输电运营部提出本标准由电力行业高压开关设备标准化技术委员会归口本标准起草单位:中国电力科学研究院、北京科税配电自动化有限公司本标准主要起草人:王承玉、顾霓鸿、袁大陆、张重乐本标准委托电力行业高压开关设备标准化技术委员会负责解释 12kV少维护户外配电开关设备通用技术条件1 范围本标准规定了12kV少维护户外配电开关设备使用条件、分类、额定参数、结构及控制装置配套要求、以及试验、包装和运输规范等内容本标准适用于额定电压12kV,频率50Hz三相电力系统中户外使用的配电开关设备。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本凡是不注日期的引用文件,其最新版本适用于本标准GB/T 2423.1–2001电工电子产品环境试验 第2部分:试验方法 试验A:低温 IDT IEC 60068–2–1:1990GB/T 2423.2–2001电工电子产品环境试验 第2部分:试验方法 试验B:高温 IDT IEC 60068–2–2:1974GB/T 2423.4电工电子产品基本环境试验规程 试验 Db:交变湿热试验方法 EQV IEC 60068–2–30–8:1980GB/T 2423.18电工电子产品环境试验 第二部分:试验–试验 Kb:盐雾,交变(氯化钠溶液)IDT IEC 60068–2–52:1996GB/T 2423.22–1987电工电子产品基本环境试验规程 试验 N:温度变化试验方法 EQV IEC 60068–2–14:1984GB 4208外壳防护等级(IP代码)EQV IEC 529–1989GB/T 11022高压开关设备和控制设备标准的共同技术要求 EQV IEC 60694:1996GB/T 11023高压开关设备六氟化硫气体密封试验方法DL/T 593高压开关设备的共用订货技术导则 eqv IEC 694:19803 术语和定义下列术语和定义适用于本标准。

3.1配电开关设备 distribution switchgears用于配电网系统中的高压开关类电器设备3.2少维护 minimum maintenance在正常运行中,设备不能解体维修、维护,即使加油、检查等维护周期也较常规设备延长4 正常使用环境条件4.1 周围环境条件根据我国气候条件,对空气温度、湿度、太阳辐射等分三个级别,见表1 表1 周围空气温度、湿度、太阳辐射等环境条件 级别周围空气温度相对湿度%太阳辐射强度W/m2凝露、结冰、结霜范围℃日变化范围℃/hⅠ–10~+40255~1001000有Ⅱ–25~+40Ⅲ高寒带:–45~+4032 4.2 海拔根据需要可满足两种海拔高度的要求:1000m,3000m4.3 风压不大于700Pa(相当于风速34m/s)4.4 公称爬电比距户外爬电比距见表2 表2 户外爬电比距要求 绝缘污秽等级最小公称爬电比距mm/kVⅡ20Ⅲ25Ⅳ31 4.5 覆冰户外产品的覆冰厚度一般地区不超过1mm,重冰区覆冰厚度分10mm、20mm两级5 基本分类和额定值5.1 户外配电开关设备分为:a)断路器类:1)柱上断路器;2)重合器。

b)负荷开关类:1)柱上负荷开关(包括隔离负荷开关);2)分段器;3)重合分段器c)其他:户外环网柜5.2 额定参数额定参数包括:a)额定电压;b)额定绝缘水平;c)额定电流;d)额定短路开断电流;e)额定短路电流开断次数;f)额定短时耐受电流及其持续时间;g)额定短路关合电流;h)额定峰值耐受电流;i)额定操作电压;j)机械稳定性次数;k)维护周期(指正常运行条件下需要维护的最短时间间隔)5.2.1 额定电压12kV5.2.2 额定绝缘水平应符合表3的规定 表3 额定绝缘水平 额定电压kV冲击耐受电压kV工频耐受电压kV/min对地、相间、断口隔离断口对地、相间、断口隔离断口1275(60)85(70)干:42(30)湿:30(30)干:49(36)湿:36(36)注:括号内参数是中性点接地系统 5.2.3 额定电流400A、630A、800A、1250A5.2.4 额定短路开断电流12.5kA、16kA、20kA、25kA5.2.5 额定短路电流开断次数真空开关:不小于30次SF6开关:不小于20次注:也可按E2级断路器5.2.6 额定短时耐受电流及其持续时间额定短时耐受电流:12.5kA、16kA、20kA、25kA。

持续时间:断路器、重合器为4s;负荷开关、分段器、重合分段器为2s或4s5.2.7 额定短路关合电流和额定峰值耐受电流额定短路关合电流和额定峰值耐受电流均为其额定短时耐受电流的2.5倍5.2.8 额定操作电压DC:24V、48V、110V、220VAC:110V、220V储能电压:85%~120%额定电压下能正常运行合闸电压:分、合闸线圈同电源:65%~120%额定电压下可靠操作;分、合闸线圈不同电源:85%~110%额定电压下可靠操作分闸电压:65%~120%额定电压下可靠操作;当电压小于30%额定电压时不应脱扣注1:对于DC 24V、48V的操作电压范围可与用户协商制定,并要充分考虑辅助开关触点氧化造成的影响;注2:采用自带蓄电池作为电源,蓄电池的使用寿命应不小于8年,并具有自动充、放电功能;注3:重合器操作电压根据线路电压而定5.2.9 机械稳定性次数真空开关类:10000、20000次SF6开关类:5000次5.2.10 维护周期5年、10年、15年6 结构及控制装置配套要求配电开关设备除应符合相应的国家标准、行业标准外,还应满足以下要求:在灭弧结构上宜选用真空或SF6气体;在绝缘结构上宜选用SF6气体、干燥空气和其他复合绝缘材料;整体结构密封,保持开关中的绝缘部件和机件处于良好的环境中,防止绝缘材料的老化和机件的锈蚀,提高设备的可靠性。

6.1 一般结构要求6.1.1 壳体a)壳体分为充气、密封,其防护等级不得低于GB 4208规定的 IP54b)用SF6气体作为灭弧介质的开关设备,年漏气率应不大于1%;用SF6气体作为绝缘和防凝露介质的开关设备,年漏气率应不大于3%对于用干燥空气和其他复合绝缘材料作为绝缘介质的开关设备,应进行凝露及污秽试验c)壳体应具备防止锈蚀的有效措施,在10年内不可出现明显可见锈斑d)壳体表面不应有可存水的凹坑e)壳体内应采取防止凝露的措施,以保证绝缘性能良好f)供起吊用的吊环位置,应使悬吊中的开关设备保持水平,吊链与任何部件(套管、操作手柄等)之间不得有摩擦接触,避免在吊装过程中划伤箱体表面喷涂层g)壳体应设置必要的搬运把手,避免拽拉出线套管h)壳体接地点的接触面积应满足要求,接地螺钉的直径不得小于12mm,接地点应标有“接地”字样或其他接地符号i)壳体上应设置牢固的、可以清楚观察的分、合位置指示器j)如果是三相共箱结构,壳体上应设置防止内部电弧故障的泄压装置6.1.2 机构a)机构宜采用免维护的电磁机构(包括永久磁铁保持的电磁机构)和弹簧机构;b)机构应能够进行电动、手动储能合闸、分闸操作;c)机构应具有防跳跃装置;d)机构应装置在防潮、防尘、防锈的密封壳体中,使用长效润滑材料,达到维护周期内免维护;e)如采用非密封结构,则机件应妥善解决防锈和润滑问题;f)操动机构的电源可采用直流电源、变压器、蓄电池或电容器。

在变压器的高压侧可设置相应的保护熔断器配套的变压器和电流互感器的二次侧标称值见表4 表4 变压器和电流互感器的二次侧标称值 变压器标称值电流互感器二次侧电流标称值A二次侧电压V容量VA5、1220、110(100)、48、24250、100、50 6.1.3 绝缘件开关设备中使用的绝缘材料必须具备优良的抗老化性能或保护措施,保证20年的性能稳定;表面爬距必须符合4.4中表2的要求6.1.4 电压互感器、电流互感器电压互感器、电流互感器除进行常规试验外,还应进行局部放电测量,该测量在1.1倍相电压下的局放量不大于10pC6.2 真空开关a)真空灭弧室使用时不能直接暴露于外界环境;b)真空灭弧室的外绝缘可采用低气压SF6气体、干燥空气或复合绝缘材料6.3 SF6开关a)用SF6气体作为灭弧介质的开关设备,应设置能够显示内部气压的装置,该装置应能够明确显示设备安全运行的气压范围;b)应设置充、放气接口装置6.4 开关设备如无外接隔离断口,则断口间的绝缘水平应按隔离断口的绝缘水平进行试验6.5 控制装置配套要求开关设备及其控制装置配装后应保证在各种工况下正常工作。

a)控制装置应具有防锈、防尘、防霉和抗老化性能,在使用期内保证性能的稳定、可靠;b)开关设备及其控制装置配装后应能有效地抗电磁干扰;c)控制装置的使用寿命应不小于10年7 型式试验7.1 型式试验准则型式试验是为验证开关设备、操动机构及控制装置及其辅助设备的性能是否达到定型生产的要求型式试验报告应包括有关产品的主要附件、控制装置的型号、规格和制造厂家名称等资料7.2 型式试验项目对于用于少维护户外配电开关设备和控制装置的型式试验项目不仅要根据各自的标准进行型式试验,还应进行下列项目的试验:a)电磁兼容性试验(EMC);b)密封试验或防护等级试验;c)凝露及污秽试验用户可根据使用环境要求供应商进行下列相关试验:a)低温试验;b)高温试验;c)温度变化试验;d)交变湿热试验;e)交变盐雾试验7.3 电磁兼容性试验(EMC)按照GB/T 11022中电磁兼容性试验(EMC)的规定进行试验7.4 密封试验或防护等级试验7.4.1 密封试验按照GB/T 11023的规定进行试验7.4.2 防护等级试验按照GB 4208的规定进行试验7.5 凝露及污秽试验按照DL/T 593中的规定进行试验。

7.6 低温试验按GB/T 2423.1试验Ad:散热试验样品温度渐变低温试验方法的规定进行严酷程度:试验温度可从下列数值中选取:–55℃,–40℃试验温度的允许偏差范围为±3℃升、降温速度不超过1K/min;保温时间取:48h对控制装置通电(额定值)2h试验结果判断:试验后绝缘水平不得降低、机械操作应灵活可靠、机械特性和密封性能(对于充气开关设备)应符合产品技术条件要求7.7 高温试验按GB/T 2423.2试验Bd:散热试验样品温度渐变高温试验方法的规定进行严酷程度:试验温度可从下列数值中选取:+55℃、+70℃试验温度的允许偏差范围为±3℃升、降温速度不超过1K/min;保温时间取:48h对控制装置通电(额定值)2h试验结果判断:试验后绝缘水平不得降低、机械操作应灵活可靠、机械特性和密封性能(对于充气开关设备)应符合产品技术条件要求7.8 温度变化试验按GB/T 2423.22试验N:温度变化试验方法的规定进行严酷程度:试验温度:低温值TA应从GB 2423.22中6.7中规定的试验温度中选取;高温值TB应从GB 2423.22中6.8中规定的试验温度中选取;试验中的温度升降变化速率(不超过5min内的平均值)可从下列速率中选取:(1±0.2)℃/min、(3±0.6)℃/min、(5±1)℃/min。

试验循环数为2试验结果判断:试验后绝缘水平不得降低、机械操作应灵活可靠、机械特性和密封性能(对于充气开关设备)应符合产品技术条件要求7.9 交变湿热试验按GB/T 2423.4试验Db:交变湿热试验方法的规定进行严酷程度:试验温度可从下列数值中选取:+40℃、+55℃试验温度的允许偏差范围为±3℃优先选用的周期数:2天对控制装置通电(额定值)2h试验结果判断:试验后绝缘水平不得低于试验前的80%、机械操作应灵活可靠、机械特性和密封性能(对于充气开关设备)应符合产品技术条件要求7.10 交变盐雾试验按GB/T 2423.18试验Kb:交变盐雾试验方法的规定进行严酷程度:每喷雾2h之后在湿热条件下存放(20~22)h为1周期,共3周期试验结果判断:试验时对设备施加额定电压,加压15min在三个周期的试验中,如果均未发生闪络,则试验合格;如果仅有一次发生闪络,允许增加一次试验,如该次未发生闪络,则试验合格8 出厂试验开关设备及其控制装置(如果有的话)的出厂试验应按各自产品标准规定的项目进行试验注:开关设备和控制装置可在现场进行联调试验9 铭牌9.1 铭牌包括各自产品相应标准的规定内容外,应增加如下特殊项目:a)最高使用环境温度;b)最低使用环境温度;c)使用环境的污秽等级;d)接口(连接器)的型号。

9.2 控制装置(对电子控制产品)的铭牌包括各自产品相应标准的规定内容外,还应增加如下项目:a)额定控制电压;b)接口(连接器)的型号9.3 产品的铭牌上或其他补充铭牌上应标出电流互感器各分接头的电流比、准确度、容量 10 包装、运输、保管 10.1 开关设备应有包装规范,并应能保证开关设备各零部件在运输过程中不致遭到脏污、损坏、变形、丢失及受潮对于绝缘件应特别加以保证,以免损坏和受潮,对于外露的接触表面,应有预防腐蚀的措施,所有运输措施均应经过验证10.2 包装箱或柜上,应有在运输、保管过程中必须注意事项的明显标志和符号(如上部位置、防潮、防雨、防震、起吊位置等)10.3 开关设备在运输时,应处于合闸状态,并保持固定位置10.4 开关设备单独运输的零部件应有标志以便于用户在安装时进行装配10.5 出厂的每台产品应附有产品合格证明书(包括出厂试验数据)装箱单和安装使用详细说明书(其中应注明维护周期、具体维护点)。
