不同板材的除胶量测试报告

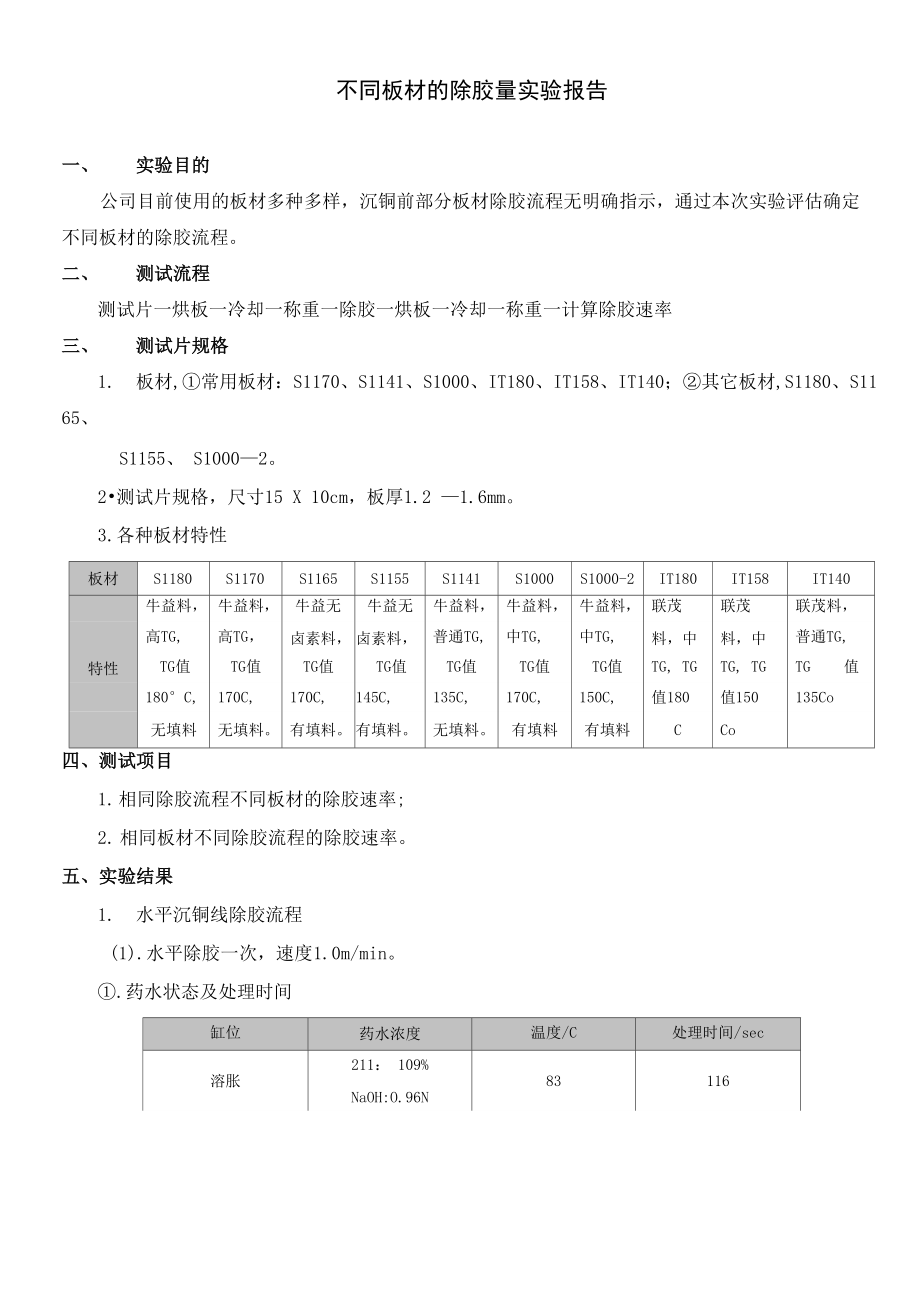

不同板材的除胶量实验报告一、 实验目的公司目前使用的板材多种多样，沉铜前部分板材除胶流程无明确指示，通过本次实验评估确定 不同板材的除胶流程二、 测试流程测试片一烘板一冷却一称重一除胶一烘板一冷却一称重一计算除胶速率三、 测试片规格1. 板材,①常用板材：S1170、S1141、S1000、IT180、IT158、IT140；②其它板材,S1180、S1165、S1155、 S1000—22•测试片规格，尺寸15 X 10cm，板厚1.2 —1.6mm3.各种板材特性板材S1180S1170S1165S1155S1141S1000S1000-2IT180IT158IT140牛益料，牛益料，牛益无牛益无牛益料，牛益料，牛益料，联茂联茂联茂料，高TG,高TG，卤素料，卤素料，普通TG,中TG,中TG,料，中料，中普通TG,特性TG值TG值TG值TG值TG值TG值TG值TG, TGTG, TGTG 值180°C,170C,170C,145C,135C,170C,150C,值180值150135Co无填料无填料有填料有填料CCo四、测试项目1. 相同除胶流程不同板材的除胶速率;2. 相同板材不同除胶流程的除胶速率。

五、实验结果1. 水平沉铜线除胶流程(1).水平除胶一次，速度1.0m/min①.药水状态及处理时间缸位药水浓度温度/C处理时间/sec溶胀211： 109%NaOH:O.96N83116除胶渣Namno :56g/l；4Na mno :16g/l；2 4213B:1.26N86.7150中和216—5： 108.9%45.787中和 216—5： 108.9% 45.7 87②•除胶速率板材TG 值/C板厚/mm测试片序号测前称重/g测后称重/g除胶速率/mg/cm2平均值S11701701.3±0.1133.940933.92810.0430.038233.948533.93830.034S11651701.6±0.1341.849541.69890.5020.504442.056141.90420.506S11551451.1 + 0.1529.442129.39300.1640.152629.933429.89080.142S11411351.2±0.1732.993132.95910.1130.114833.062133.02790.114IT1581501.2 + 0.1932.578632.56420.0480.0521033.224933.20790.057IT1401351.3 + 0.11134.840634.75980.2690.2581234.522534.44880.246(2).水平除胶两次，速度1.5m/min+1.0m/min。

①•药水状态及处理时间缸位药水浓度温度/C处理时间/sec溶胀211： 109%Na0H:0.96N83116+58除胶渣Namno :56g/l；4Na mno :16g/l；2 4213B:1.26N86.7150+75中和216—5： 108.9%45.787+43.5②•除胶速率板材TG 值/C板厚/mm测试片序号测前称重/g测后称重/g除胶速率/mg/cm2平均值S11801801.6 + 0.1143.569543.54430.0840.09242.878242.84950.096S11701701.3 + 0.1333.694533.67310.0710.0718433.970133.94840.072S11651701.6 + 0.1540.826640.55710.8980.941641.146540.85170.983S11551451.1+0.1729.668929.59730.2390.237830.110330.03960.236S11411351.2±0.1932.823532.77720.1540.1551033.086133.03950.155S1OOO1701.6±0.11144.606844.58640.0680.0691243.990843.96990.070S1000-21501.2±0.11332.398632.37070.0930.0951431.861731.83260.097IT1801801.4±0.11542.663542.64790.0520.0551642.213642.19620.058IT1581501.2±0.11733.229933.21020.0660.0641832.710732.69190.063IT1401351.3±0.11934.452634.31780.4490.4422034.763334.63270.435⑶.水平除胶两次，速度l.Om/min+l.Om/min。

①•药水状态及处理时间缸位药水浓度温度/°c处理时间/sec溶胀211： 109%NaOH:0.96N83116+116除胶渣Namno :56g/l；4Na mno :16g/l；2 4213B:1.26N86.7150+150中和216—5： 108.9%45.787+87②•除胶速率板材TG 值/C板厚/mm测试片序号测前称重/g测后称重/g除胶速率/mg/cm2平均值S11801801.6±0.1142.930242.89930.1030.112243.624543.58830.121S11701701.3±0.1334.048634.02370.0830.0815434.077134.05310.080S11651701.6±0.1542.010241.67781.1081.116642.255041.91761.125S11551451.1±0.1729.568929.48150.2910.291829.597329.51030.290S11411351.3±0.1933.027732.97930.1610.1641033.017132.96690.167S10001701.6±0.11144.211244.18370.0920.0921244.870844.84310.092S1000-21501.2±0.11332.470632.43470.1200.1241432.119132.08070.128IT1801801.4±0.11542.781942.75760.0810.0851642.551142.52440.089IT1581501.2±0.11732.847232.81780.0980.0901832.925132.90010.083IT1401351.3±0.11934.730434.57490.5180.5332034.510134.34590.547⑷•垂直除胶+水平除胶，垂直除胶（溶胀8分钟），水平除胶速度速度l.Om/min。

①•药水状态及处理时间工序缸位药水浓度温度/°c处理时间/sec水平除胶溶胀211： 109%NaOH:0.96N84.2116除胶渣Namno :56g/l；4Na mno :16g/l；2 4213B:1.26N87.4150中和216—5： 108.9%45.187垂直除胶溶胀SW-110： 33.8%70480除胶渣Kmno :64.5g/l；4K mno :28.6g/l2 4NaOH:46.2g/l79390中和NU-121： 2.13N40300除胶速率板材TG 值/C板厚/mm测试片序号测前称重/g测后称重/g除胶速率/mg/cm2平均值S11801801.6±0.1142.765342.70240.2100.193243.725943.67310.176S11651701.6±0.1341.942341.54551.3231.363441.651241.23051.402S10001701.6±0.1544.629344.58130.1600.161644.618944.57070.161S1000-21501.2±0.1732.050131.98430.2190.218831.837131.77190.217IT1801801.4±0.1942.351742.30250.1640.1751042.598642.54310.185⑸•垂直除胶+水平除胶，垂直除胶（溶胀12分钟），水平除胶速度速度l.Om/min。

①•药水状态及处理时间工序缸位药水浓度温度/°c处理时间/sec水平除胶溶胀211： 109%NaOH:0.96N84.2116除胶渣Namno :56g/l；4Na mno :16g/l；2 4213B:1.26N87.4150中和216—5： 108.9%45.187垂直除胶溶胀SW-110： 33.8%70720除胶渣Kmno :64.5g/l；4K mno :28.6g/l2 4NaOH:46.2g/l79390中和NU-121： 2.13N40300②•除胶速率板材TG 值/C板厚/mm测试片序号测前称重/g测后称重/g除胶速率/mg/cm2平均值S11801801.6±0.1143.714743.65750.1910.194243.577943.51900.196S11651701.6±0.1341.380540.98491.3191.351442.284341.86941.383S10001701.6±0.1544.849744.80740.1410.138644.354044.31360.135S1000-21501.2±0.1732.499632.43890.2020.199832.158532.09980.1962. 垂直沉铜线除胶流程（1）.4#程序（23#溶胀7分钟）①•药水状态及处理时间缸位药水浓度温度/°c处理时间/sec溶胀（23#）SW-110： 36.1%70390除胶Kmno :56g/l；4K mno :16g/l；2 4NaOH:46.2g/l79780中和NU-121： 2.08N40300②•除胶速率板材TG 值/C板厚/mm测试片序号测前称重/g测后称重/g除胶速率/mg/cm2平均值S11701701.3±0.1133.293733.26020.1120.122233.653433.61410.131S11551501.3±0.1533.647233.56340.2790.283633.372933.28670.287S11411351.2±0.1729.815129.75310.2060.205829.663429.60230.204IT1401351.3±0.1934.598134.49720.3360.3361034.338334.23770.335（2）.5#程序（23#溶胀5分钟+24#溶胀5.5分钟）①•药水状态及处理时间缸位药水浓度温度/c处理时间/sec溶胀（23#）SW-110： 36.1%70300溶胀（24#）SW-110： 52.1%75330除胶Kmno :56g/l；4K mno :16g/l；2 4NaOH:46.2g/l79780中和NU-121： 2.08N40300②•除胶速率板材TG 值/C板厚/mm测试片序号测前称重/g测后称重/g除胶速率/mg/cm2平均值S11801801.6±0.1142.792142.73050.2050.206242.750242.68830.206S11701701.3±0.1334.057733.97970.2600.256433.766133.69070.251S11651701.6±0.1541.296141.03250.8790.865642.035041.77940.852S11551501.1±0.1730.039429.96850.2360.240830.035829.96260.244S11411351.2±0.1933.074232.99060.2790.2771032.738732.65660.274S10001701.6±0.11144.421144.3650.1870.1851244.627444.57270.182S1000-21501.3±0.11331.489331.43180.1920.1901432.498132.44190.187IT1801801.4±0.11542.223542.16080.2090.2131642.321842.25700.216IT1581501.2±0.11732.671732.58950.2740.2641832.738632.66270.253IT1401351.2±0.11934.589834.48810.3390.3272034.743434.64890.315六、测试数据分析及结论1.水平沉铜线(1).水平除胶一次，速度l.Om/min。

板材S1165IT140S1155S1141IT158S1170除胶速率/ mg/cm20.5040.2580.1520.1140.0520.038(2).水平除胶两次，速度1.5m/min+1.0m/min板材S1165IT140S1155S1141S1000-2S1180S1170S1000IT180IT158除胶速率/mg/cm20.9410.4420.2370.1550.0950.090.0720.0690.550.064⑶.水平除胶两次，速度1.0m/min+1.0m/min板材S1165IT140S1155S1141S1000-2S1180S1170S1000IT180IT158除胶速率/mg/cm21.1160.5330.2910.1640.1240.1120.0820.0920.0850.09⑷•垂直除胶+水平除胶，垂直除胶(溶胀8分钟)，水平除胶速度速度l.Om/min板材S1165S1000-2S1180S1000IT180除胶速率/ mg/cm21.3630.2180.1930.1610.175⑸•垂直除胶+水平除胶，垂直除胶(溶胀10分钟)，水平除胶速度速度l.Om/min。

板材S1165S1000-2S1180S1000除胶速率/ mg/cm21.3510.1990.1940.138罗门哈司药水商对水平沉铜线除胶速率控制的建议，普通 TG板材的除胶速率控制在0.1 — 0.3mg/cm2之间，高TG板材的除胶速率控制在0.05一0.15 mg/cm2之间根据该建议及数据分析，第 ⑴种除胶流程适合生产IT140板材的板；第⑵种除胶流程适合生产S1141、S1000-2板材的板；第⑶、 ⑷、⑸除胶流程适合生产S1180、S1170、S1000、IT180、IT158板材的板S1165、S1155为生益无 卤素特殊板材，除胶量特别大，还待继续评估2..垂直沉铜线(1)4#程序(23#溶胀7分钟)板材IT140S1155S1141S1170除胶速率/ mg/cm20.3360.2830.2050.122(2).垂直沉铜5#程序(23#溶胀5分钟+24#溶胀5.5分钟)板材S1165IT140S1155S1141S1000-2S1180S1170S1000IT180IT158除胶速率/ mg/cm20.8650.3270.2400.2770.1900.2060.2560.1850.2130.264根据测试数据分析及垂直沉铜线的除胶速率要求(0.15—0.35mg/cm2),垂直沉铜线4#程序适合 生产 S1141、IT140 板材的板，5#程序适合生产 S1170、IT180、IT158 板材的板。

S1180、S1000、S1000-2 等各种板材用5#程序生产除胶速率可达到控制范围，但由于这几种板材比较特殊及垂直沉铜线清洗 效果的限制，垂直沉铜线暂还不能用5#程序生产S1180、S1000、S1000-2这几种板材的板S1165、 S1155为生益无卤素特殊板材，除胶量特别大，还待继续评估七、下步计划1. 用固定的普通TG板材的测试片分别对比测试各种板料的除胶速率，然后根据SEM分析高TG、 中TG、普通TG板材孔内各种除胶流程的除胶状况结果，最终确定日常监控时使用固定测试片2. 将该项实验结果纳入文件报告人：叶艺雄2008.3.4。
