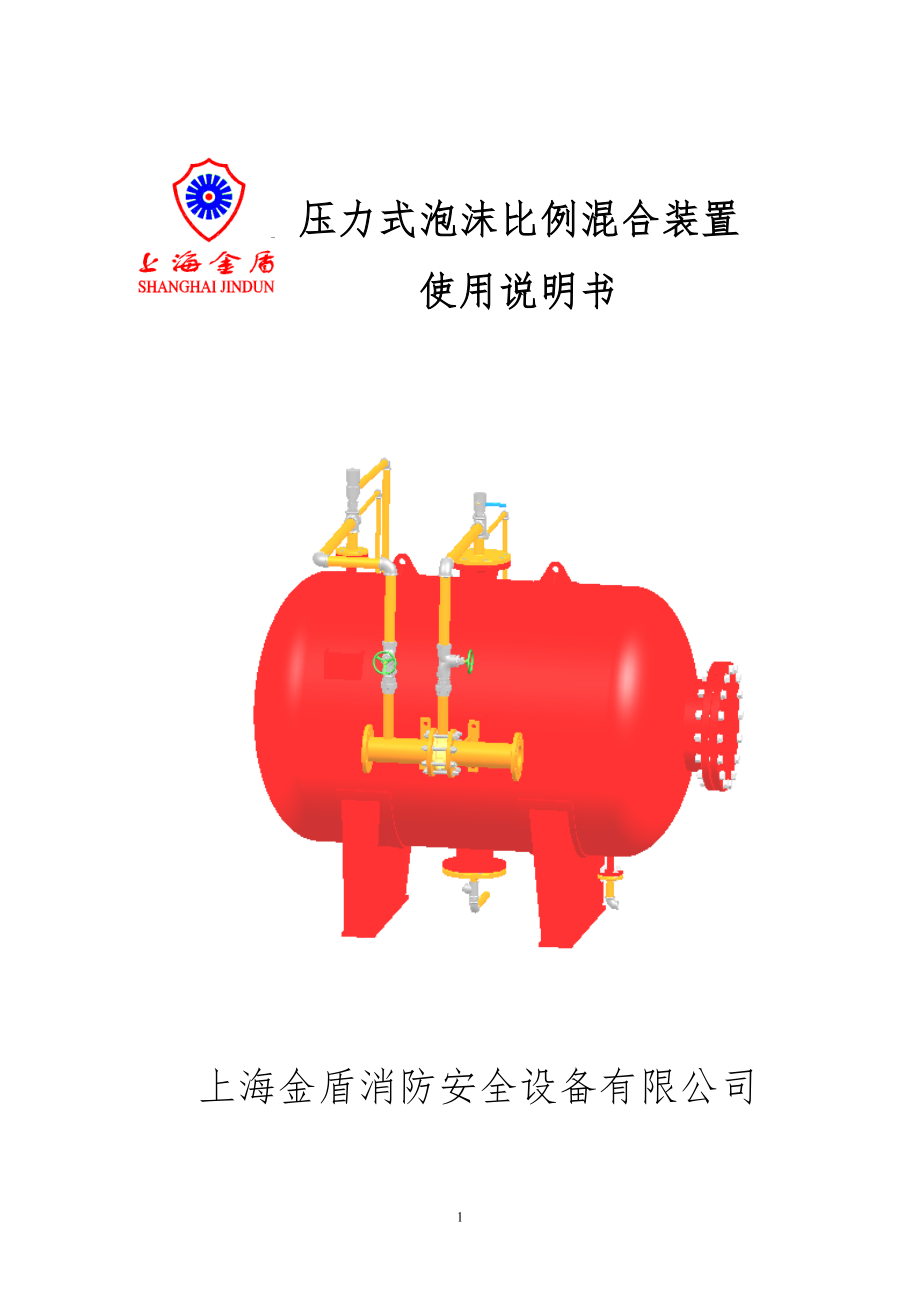

压力式泡沫比例混合装置使用说明书上海金盾消防安全设备有限公司一.设备简介 压力式泡沫比例混合装置是用来储存泡沫灭火剂并通过压力泡沫比例混合器利用泵组的供水将泡沫灭火剂置换出来，并与供水按一定的比例混合形成泡沫混合液的装置它是底倍数空气泡沫灭火系统的一个关键设备主要适用于易燃或可燃液体的生产、储存、运输和使用场所；如石油化工企业、油库、装卸栈台、船舶码头、采油平台、飞机库和汽车库等火灾危险场所 压力式泡沫比例混合装置为适应不同需要和安装场所可分为卧式、立式、有胶囊、无胶囊、单比例混合器、双比例混合器以及多比例混合器（需特殊订货）等，用户可根据实际配置的需要和安装的空间位置进行选择二. 压力式泡沫比例混合装置结构卧式有胶囊单比例混合装置示意图1.安全阀 2.进水截止阀 3.球阀（加液口） 4..出液截止阀 5.比例混合器 6.储罐 7.人孔 8.排气阀 9.胶囊 10.滤管 11.吸液管 12.排污阀 13.排水阀卧式储罐底座安装示意图立式无胶囊双比例混合装置示意图1.进水口2.安全阀 3.进水截止阀 4.球阀（加液口） 5..出液截止阀 6.比例 混合器 7.储罐 8.人孔 9.出水口10.排气阀 11.排污阀 12.蝶阀立式储罐底座安装示意图三.主要技术参数 工作压力: 0.6～1.2MPa 混合液流量范围:混合比: 3～3.9%或6～7% 4～32L/s(32比例混合器)进出口压差: 64 L/s以下小于0.1MPa 4～64L/s(32双比例混合器) 大于或等于64L/s小于0.1MPa 12～48L/s(48比例混合器)储罐容量: 型号×100L 12～96L/s(48双比例混合器)安全阀动作压力： 1.31 MPa 24～80L/s(80单比例混合器)适用泡沫液液型号： 所有低倍泡沫液 24～160L/s(80双比例混合器)四.外形安装尺寸及质量a卧式型号储罐内径进出口通径外形尺寸(mm)安装尺寸(mm)质量(ton)LSHKRAB螺栓PHYZ32-6800100170013201650756666650600M201.5PHYZ48-6150PHYZ32-1010001001830152518508587681.9PHYZ48-10150PHYZ80-10PHYZ32-2012001002250173020609608709007203.3PHYZ48-201500PHYZ80-20PHYZ32×2-2019507773.5PHYZ48×2-20804PHYZ80×2-20200777PHYZ32-301400100250019302265106097010508405.0PHYZ48-30150PHYZ80-30PHYZ32×2-3021608775.2PHYZ48×2-30904PHYZ80×2-30200877PHYZ32-4016001002525(2935)22002465116210729509607.0PHYZ48-40150PHYZ80-40PHYZ32×2-4023609797.2PHYZ48×2-401006PHYZ80×2-40200979PHYZ32-5516001003270(3680)220024651162107217009609.0PHYZ48-55150PHYZ80-55PHYZ32×2-5523609799.2PHYZ48×2-551006PHYZ80×2-55200979PHYZ32-7618001003580(3940)24102670126211721900112012.0PHYZ48-76150PHYZ80-76PHYZ32×2-762560107912.2PHYZ48×2-761106PHYZ80×2-762001079PHYZ32-8018001003740(4100)24102670126211721900112012.5PHYZ48-80150PHYZ80-80PHYZ32×2-802560107912.7PHYZ48×2-801106PHYZ80×2-802001079PHYZ32-10020001003780(4150)26102880136412742000126015.5PHYZ48-100150PHYZ80-100PHYZ32×2-1002760118115.7PHYZ48×2-1001208PHYZ80×2-1002001181PHYZ80-12020001504320(4800)26102880136412742640126018.0PHYZ32×2-1202710118118.2PHYZ48×2-1201208PHYZ80×2-1202001181 注：1.括号内尺寸为同规格的有胶囊尺寸，其余有胶囊与无胶囊通用。
2.表中质量含泡沫液b.立式型号储罐内径进、出口通径外形尺寸（mm）安装尺寸（mm）质量（kg）LBHRΦ螺栓PHYZ（L）32-101000100143015502470768750M201800PHYZ（L）48-10150PHYZ（L）80-10PHYZ（L）32-2012001001630174028708709603300PHYZ（L）48-20150PHYZ（L）80-20PHYZ（L）32×2-201920777PHYZ（L）48×2-20804PHYZ（L）32-30140010018301950315097211505000PHYZ（L）48-30150PHYZ（L）80-30PHYZ（L）48×2-302120879PHYZ（L）48×2-30906五. 压力式泡沫比例混合装置的安装和调试1. 压力式泡沫比例混合装置应安装在室内或安装在有防护棚的场所，避免日晒、雨淋，环境温度保持在0℃～40℃之间，装置应水平安装并用地脚螺栓加以固定2.泡沫灭火剂的充装方法 a.有胶囊储罐的充装方法：关闭所有阀门，开启两个排气阀，打开进水阀往胶囊与储罐壁之间充入约容积的50％的水，打开球阀，用一寸橡胶管自球阀插入至罐底，向罐内注入泡沫灭火剂，在充装过程中打开排水阀以泡沫充装相近的速度进行排水，充装完毕后关闭球阀及排水阀，打开进水阀，再次往胶囊与储罐壁之间缓慢充水至排气口有液体流出，关闭排气阀及进水阀，最后用清水冲刷掉散落在装置外部的灭火剂。
b.无胶囊储罐的充装方法：打开加液口球阀，将加液胶管从加液口插入至罐底，向罐内充入泡沫灭火剂，充装完毕后关闭加液口球阀，用清水冲掉散落在装置外部的灭火剂 c.灭火剂的充装量应符合规定的剂量，一次应加入同一厂家同一型号的灭火剂3. 装置的调试a有胶囊装置的调试：开启两个排气阀和进水阀，向比例混合器低压供水，水充满储罐后关闭进水阀，打开排水阀，放出储罐内约15％左右的水，关闭排水阀然后打开球阀注入泡沫灭火剂至完全充满，关闭球阀及排气阀即调试准备完毕启动水泵，当水泵正常供水后，依次开启进水阀和出液阀，这时比例混合装置即开始正常工作，泡沫混合液将从比例混合器出口流出调试完毕后，关闭进水阀和出液阀，再打开排气阀让储罐内卸压，然后关闭所有阀门 b.无胶囊装置的调试：向罐内加入约总容积1/3的泡沫灭火剂，通过进水口向储罐内低压供水至储罐充满，关闭进水阀启动水泵，当水泵正常供水后，依次开启进水阀和出液阀，这时比例混合装置即开始正常工作试验完毕后，关闭进水阀和出液阀，再打开排气阀和排污阀，排净储罐内液污，加入适量水冲洗储罐内壁，然后将水排净六.装置的维修保养与注意事项1. 装置一般2～3年检修一次（建议与调换灭火剂同时进行），检修时应对装置的阀门、管道以及附件的灵活性、可靠性和密封性进行检查，及时更换或修复已损坏或老化的零（部）件，并对储罐内、外漆层进行补漆处理。
若需进行水压试验，应向胶囊与储罐壁之间加水并加压，以免破坏胶囊2.如选用无胶囊储罐装置，使用时因泡沫灭火剂直接与水接触，使用后剩余的泡沫灭火剂已与水混合，不能留作下次使用，应及时更换总部销售热线： 021-68189888 021-51095888-8007、8123、8028上海销售服务中心（市区）：021-62946215服 务 热 线 ： 021-68189161 021-51095888-8024、8125总 部 传 真 ： 021-51095888、021-6806666网 址 ： http：//E-mail： market@厂 址 ： 上海市浦东周浦繁荣工业区横桥路365号 邮 编 ： 201318 8。
