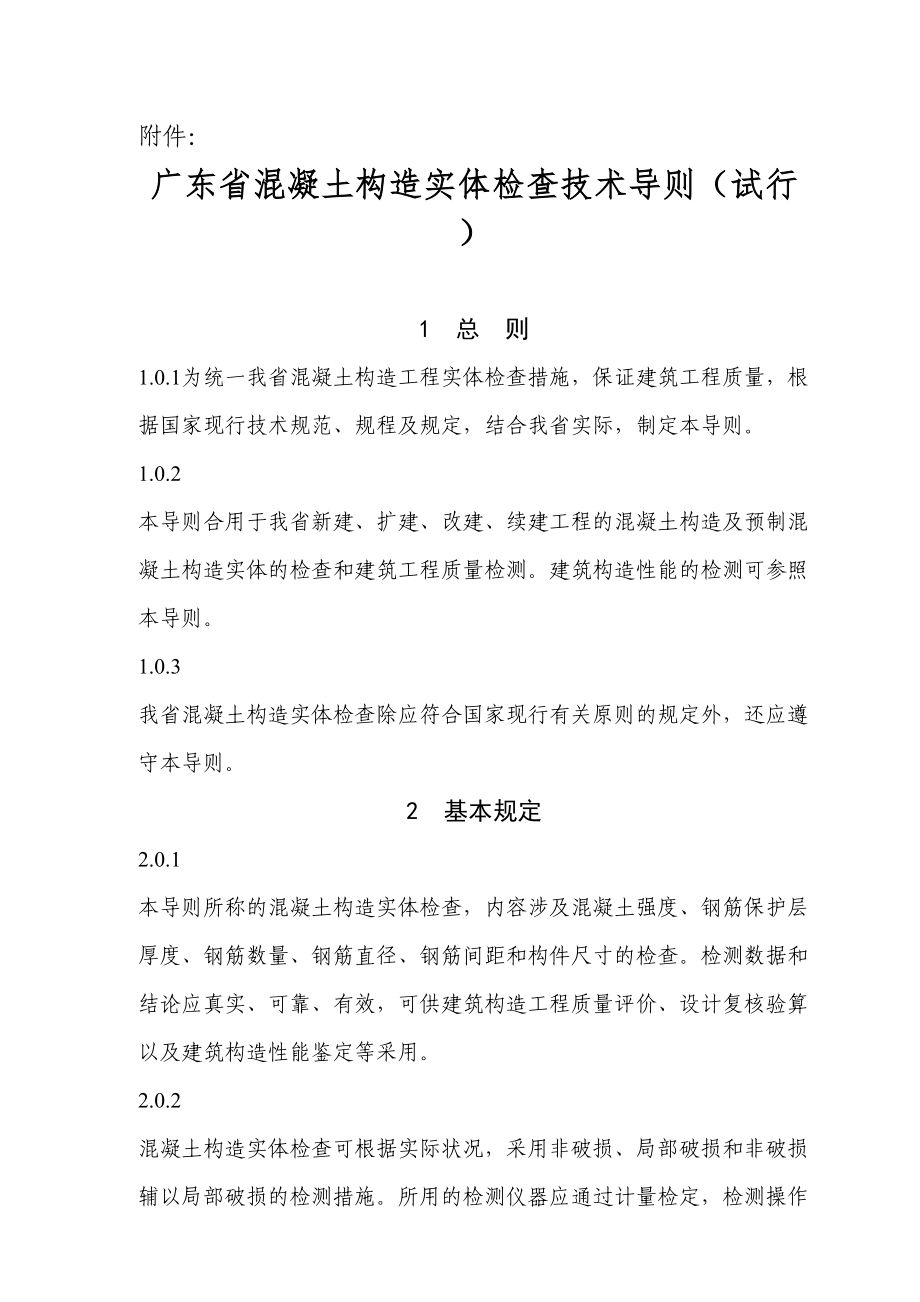

附件：广东省混凝土构造实体检查技术导则（试行）1 总 则1.0.1为统一我省混凝土构造工程实体检查措施，保证建筑工程质量，根据国家现行技术规范、规程及规定，结合我省实际，制定本导则1.0.2 本导则合用于我省新建、扩建、改建、续建工程的混凝土构造及预制混凝土构造实体的检查和建筑工程质量检测建筑构造性能的检测可参照本导则1.0.3 我省混凝土构造实体检查除应符合国家现行有关原则的规定外，还应遵守本导则2 基本规定2.0.1 本导则所称的混凝土构造实体检查，内容涉及混凝土强度、钢筋保护层厚度、钢筋数量、钢筋直径、钢筋间距和构件尺寸的检查检测数据和结论应真实、可靠、有效，可供建筑构造工程质量评价、设计复核验算以及建筑构造性能鉴定等采用2.0.2 混凝土构造实体检查可根据实际状况，采用非破损、局部破损和非破损辅以局部破损的检测措施所用的检测仪器应通过计量检定，检测操作应符合相应规程规定2.0.3 混凝土构造实体检查，应根据检测目的拟定检测方案在建工程的验证性检测方案，由检测单位会同监理（建设）、施工等有关各方共同审定，并由建设单位报本工程的质量监督机构备案3 混凝土强度检查3.0.1 对在建工程的构造混凝土强度评估，应以混凝土原则试件强度和构造实体同条件养护的试件强度为根据。
未按照《混凝土构造工程施工质量验收规范》GB50204规定留置试件或对其成果有怀疑时，应采用非破损或局部破损的检测措施进行检查3.0.2 混凝土强度检查应根据国家现行规范、原则采用回弹法、超声回弹综合法、钻芯法、后装拔出法等措施检测3.0.3 构造混凝土强度检测批的抽样应符合下列规定：1 混凝土强度级别相似；2 原材料、配合比、成型工艺、养护条件基本一致和龄期相近；3 构件类别相似；4 所选构件具有代表性3.0.4 构造构件抽样检测方案的最小样本容量应符合表3.0.4的限定值表3.0.4 构造构件抽样检测的最小样本容量检测批的容量检测类别和样本最小容量检测批的容量检测类别和样本最小容量ABCABC2~8223501~120032801259~152351201~32005012520016~253583201~100008020031526~50581310001~3500012531550051~905132035001~15000020050080091~15082032150001~5000003158001250151~280133250>5000005001250281~500205080———注：检测类别A合用于一般施工质量的检测，检测类别B合用于构造质量或性能的检测，检测类别C合用于构造质量或性能的严格检测或复检。
3.0.5 抽样检测批具有95%保证率的原则强度（0.05分位值）推定区间上限值和下限值可按式（3.0.5）计算： （3.0.5）——检测批混凝土原则强度推定区间上限值；——检测批混凝土原则强度推定区间下限值；——试件换算抗压强度样本的算术平均值；——试件换算抗压强度样本的原则差；、——系数，见表3.0.5样本容量（0.05分位值）推定区间上限值与下限值系数样本容量（0.05分位值）推定区间上限值与下限值系数k1（0.05）k2（0.05）k1（0.05）k2（0.05）56789100.817780.874770.920370.958030.989871.017304.202683.707683.399473.187293.031242.9109636373839401.280041.284411.288611.292661.296572.157682.149062.140852.133002.1254911121314151.041271.062471.081411.098481.113972.814992.736342.670502.614432.5660041424344451.300351.303991.307521.310941.314252.118312.111422.104812.098462.0923516171819201.128121.141121.153111.164231.174582.523662.486262.452952.423042.3960046474849501.317461.320581.323601.326531.329392.086482.080812.075352.070082.0649921222324251.184251.193301.11.209821.217392.371422.348962.328322.309292.29167607080901001.354121.373641.389591.402941.414332.022161.989871.964441.943761.9265426272829301.224551.231351.237801.243951.249812.275302.260052.245782.232412.219841101201.424211.432891.911911.8992931323334351.255401.260751.265881.270791.275512.208002.196822.186252.176232.16672表3.0.5 推定区间上限值与下限值系数3.0.6 抽样检测成果的推定区间上限值与下限值之差不适宜不小于5.0MPa和推定区间上限值与下限值算术平均值的10%两者中的较大值。
不满足推定区间限制规定期，可提供单个检测成果，单个检测成果的推定应符合相应的检测原则3.0.7 抽样检查批的鉴定以推定区间上限值作为检测批混凝土原则强度推定值3.0.8 采用钻芯法检测构造混凝土强度时可按下列规定进行：1 采用芯样试件换算抗压强度样本计算拟定推定值时，钻取芯样试件的数量不应少于20个，按表3.0.4最小样本容量抽样的芯样试件数量超过20个时，按最小样本容量抽取芯样试件当混凝土骨料的最大粒径为20～25mm时，可用直径为70～75mm的芯样替代原则芯样试件2 检查批的鉴定以推定区间上限值作为检测批混凝土原则强度推定值3 混凝土强度检测批不满足推定区间时，可提供单个构件的检测成果需对某一构件混凝土强度进行评估时，构件钻取芯样数量应满足CECS 03规定3.0.9 建筑构造混凝土龄期超过1000d，采用回弹法检测混凝土强度时可按下列规定进行：1 建筑构造混凝土龄期超过1000d应采用钻芯法对回弹检测成果进行修正2 建筑构造混凝土龄期已超过1000d，且由于构造构造等因素无法采用钻芯法对回弹检测成果进行修正时，宜按下列的龄期修正系数对回弹法得到的测区混凝土强度换算值进行修正，龄期修正系数应符合下列条件：（1） 龄期已超过1000d，但处在干燥状态的一般混凝土；（2） 混凝土外观质量正常，未受环境介质作用的侵蚀；（3） 经超声波或其她探测法检测成果表白，混凝土内部无明显的不密实区和蜂窝状局部缺陷；（4） 混凝土抗压强度级别在C20级~C50级之间，且实测的碳化深度已不小于6mm。
3 测区混凝土抗压强度换算值可乘以表3.0.9的修正系数αn予以修正表3.0.9 测区混凝土抗压强度换算值龄期修正系数龄期d100040006000800010000150000030000修正系数αn1.000.980.960.940.930.920.890.860.824 钢筋保护层厚度检查4.0.1钢筋保护层厚度检查，重点对影响构造构件承载力一侧钢筋的保护层厚度进行检查；对有耐久性规定的构造构件检测，还要对非影响构造构件承载力另一侧钢筋和其她钢筋的保护层厚度进行检查4.0.2 钢筋保护层厚度检查的构件抽样、容许偏差和合格点率鉴定应不少于表4.0.2的规定当钢筋保护层厚度检查的合格点率不不小于90%但不不不小于80%，可再抽取相似数量的构件进行检查；当两次总和计算的合格点率为90%及以上时，钢筋保护层厚度检查成果仍应判为合格；每次抽样检查成果中不合格的最大偏差均不应不小于本规定容许偏差的1.5倍表4.0.2 保护层厚度检查的构件抽样、容许偏差和合格点率鉴定构件名称抽检数量容许偏差（mm）合格点率鉴定合 计其中悬挑构件梁类2%，且≥5个占抽检数量的50%+10，-7≥90%板类2%，且≥5个占抽检数量的50%+8，-5≥90%4.0.3 对选定的梁构件，应对影响构造构件承载力的所有纵向钢筋的保护层厚度进行检测，在有代表性的部位，每根钢筋测量1点。
4.0.4 对选定的板构件，可对板底或板面钢筋保护层厚度检查，应抽取不少于1米范畴且不少于6根受力钢筋的保护层厚度进行检查应在有代表性的部位，每根钢筋测量1点对双向受力板钢筋保护层厚度的检查，应分别检查两个方向的保护层厚度，此时，位于上面的受力钢筋保护层厚度检查应考虑底面钢筋的直径的影响4.0.5钢筋保护层厚度的检查，应采用非破损措施并用局部破损措施进行校准进行校准时，同一批次的破损检测点不少于6个所使用的检测仪器应通过计量检定计算时，非破损测点的检测值应乘以校准系数校准系数应按下式计算： （4.0.4）——修正系数，精确到0.01；——分别在不同构件，相应于第个非破损测点用局部破损措施检测的厚度，精确至1mm；——第个非破损测点的厚度，精确至1mm；——局部破损检测点数5 钢筋检查5.0.1 对构造中的钢筋有怀疑时，可在构件中截取钢筋进行力学性能或化学成分分析力学性能或化学成分分析的实验措施及评估指标按有关钢材产品标精拟定5.0.2 钢筋配备的检查涉及钢筋位置、直径、数量等，可结合钢筋保护层厚度的检查项目同步进行钢筋位置、数量的检查宜采用非破损的措施进行检测；钢筋直径的检查宜采用非破损措施并用局部破损措施进行验证。
5.0.3 钢筋配备验证性检查的构件抽检数量可按照钢筋保护层厚度的检查项目的数量进行检查；建筑构造工程质量或构造性能检测的构件抽检数量可按照表3.0.3最小样本容量B类的限定值5.0.4 对选定的梁、柱构件，应对影响构造构件承载力的纵向钢筋位置、直径、数量进行检测5.0.5 对选定的板构件，可对板底或板面钢筋应抽取不少于1米范畴且不少于6根受力钢筋的直径、间距进行检测6 截面尺寸检查6.0.1 构造截面尺寸指扣除装饰面后的尺寸混凝土构造和设备基本尺寸检查数量、措施容许偏差应符合《混凝土构造工程施工质量验收规范》GB50204规定，其中上部构造常用构件检查数量见表6.0.1表达 检查项目检查数量容许偏差检查措施梁、柱10%，且≥3根+8，-5钢尺检查墙、板10%，且≥3面（块）+8，-5钢尺检查大空间构造的墙、板10%，且≥3面（块）+8，-5钢尺检查表6.0.1 上部构造常用构件检查数量注：1. 对大空间构造，墙可按相邻轴线间高度5m左右划分检查面，板可按纵、横轴线划分检查面2. 超过截面尺寸容许偏差的应由设计单位核算后提出解决意见3. 尺寸计量单位为mm，精确至1mm。
6.0.2等截面构造同一种方向尺寸的检查不少于3个点，取其算术平均值作为该方向的代表值6.0.3 检查现浇楼面梁截面高度尺寸时应同步检查楼板厚度，梁截面高度等于梁腹板高度尺寸加上楼板检查厚度6.0.4 楼板厚度的检查，可采用非破损或局部破损的措施采用非破损检查措施时，所使用的检测仪器应通过计量检定采用非破损措施并用局部破损措施进行校准时，同一批次的破损检测点不少于6个计算时，非破损测点的检测值应乘以校准系数校准系数应按（4.0.4）式计算在局部破损检测点宜先做非破损检测6.0.5 楼板厚度采用非破损措施或并用局部破损措施进行校准检查时，测点按下列规定设立：1 一块板至少2个测点；2 短边尺寸为2.5～3m的板不少于4个测点，测点宜在板跨度的1/3～1/4处；3 短边尺寸不小于等于3m的板不少于5个测点，其中4个测点设宜在板跨度的1/3～1/4处，另1个测点设在板中央；4 悬挑板的测点宜紧靠支承边沿设测点，沿支承长度方向每3米设1个测点，且每个构件不少于3个点5 特殊的板以板面积控制测点数时，可按板面积10m2不少于5个测点计算6.0.6 检查成果对柱、梁截面应提供各构件代表值；板厚度应提供各板块测点的平均值、最大值和最小值，采用非破损检查措施并用局部破损措施进行校准时，宜提供校准系数。
7 检查报告7.0.1 承当混凝土构造实体检查工作的检测机构必须具有相应资质，对检测成果负责，出具检测报告，检测报告应加盖检测机构公章或检测专用章7.0.2混凝土构造实体检查的检测报告，应对所有检测项目与否满足设计规定和验收规范规定作出明确结论7.0.3 检测报告应涉及如下内容：1工程概况，涉及工程基本信息和检测因素；2 检测目的；3 检测根据；4 检测项目及抽样数量；5 检测状况及检测成果；6 检测结论；7 检测（编写）、校对、审核和批准人的签名8 附 则8.0.1 本导则由广东省建设工程质量安全监督检测总站负责解释8.0.2 本规定自发布之日起施行。
