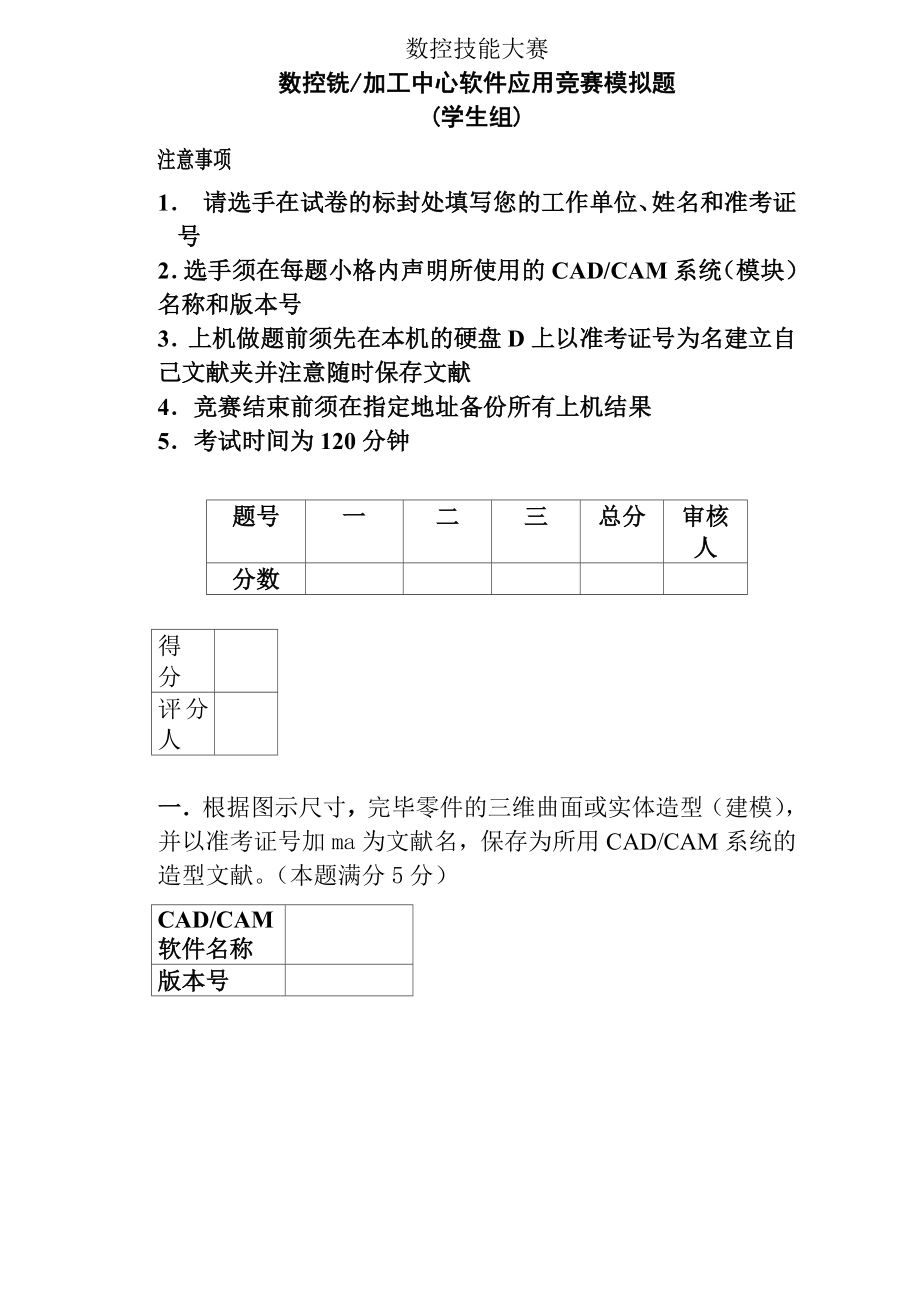

数控技能大赛数控铣/加工中心软件应用竞赛模拟题(学生组)注意事项1． 请选手在试卷的标封处填写您的工作单位、姓名和准考证号2．选手须在每题小格内声明所使用的CAD/CAM系统（模块）名称和版本号3．上机做题前须先在本机的硬盘D上以准考证号为名建立自己文献夹并注意随时保存文献4．竞赛结束前须在指定地址备份所有上机结果5．考试时间为120分钟题号一二三总分审核人分数得 分评分人一．根据图示尺寸，完毕零件的三维曲面或实体造型（建模），并以准考证号加ma为文献名，保存为所用CAD/CAM系统的造型文献本题满分5分）CAD/CAM软件名称版本号得 分评分人二. 已知毛坯尺寸为322mmX262mmX114mm,底面（基准面）已经精加工，请生成零件的加工造型，参数生成零件的造型、完毕柱面A,平面B和C三个面的精加工轨迹，填写空缺的加工参数表并将完毕的造型和加工轨迹，以准考证号加mb为文献名保存为.mxe格式文献本题满分5分）CAD/CAM软件名称版本号.cn 中国最大的资料库下载CAM加工参数表序号加工方式（轨迹名称）刀具类型刀具材料刀具重要参数（mm）主轴转速(rpm)进给速度(mm/min)切削深度（mm）安全高度(mm)加工余量(mm)走刀方式补偿方式刀次刀具直径刀角半径刀刃长度数控技能大赛数控铣/加工中心软件应用竞赛样题(职工组)注意事项2． 请选手在试卷的标封处填写您的工作单位、姓名和准考证号2．选手须在每题小格内声明所使用的CAD/CAM系统（模块）名称和版本号3．上机做题前须先在本机的硬盘D上以准考证号为名建立自己文献夹并注意随时保存文献4．竞赛结束前须在指定地址备份所有上机结果5．考试时间为120分钟题号一二三总分审核人分数得 分评分人一．根据图示尺寸，完毕零件的三维曲面或实体造型（建模），并以准考证号加ma为文献名，保存为所用CAD/CAM系统的造型文献（本题满分5分）CAD/CAM软件名称版本号得 分评分人二. 某锻模零件图尺寸如下图所示，已知毛坯尺寸为322mmX262mmX114mm,材料为45调质，底面（基准面）已经完毕精加工，请先完毕零件的加工造型，然后生成零件的3～2轴粗精加工轨迹，规定：（1）合理安排加工工艺路线,选用合适的夹具并建立加工坐标系；（2）根据生成的加工轨迹填写合理的加工参数（不需要的参数可不填）；（3）保存所有的造型和轨迹文献。
本题满分5分）CAD/CAM软件名称版本号CAM加工参数表序号加工方式（轨迹名称）刀具类型刀具材料刀具重要参数（mm）主轴转速(rpm)进给速度(mm/min)切削深度（mm）安全高度(mm)加工余量(mm)走刀方式补偿方式刀次刀具直径刀角半径刀刃长度得 分评分人三．按下列某旋钮模型图尺寸编制CAM加工程序，已知毛坯零件尺寸为φ83mmX35,材质为LY12时效，待加工零件的通用格式的造型数据文献位置在D：\fastener.igs 规定：（1）合理安排加工工艺路线和建立加工坐标系；（2）编制完整的CAM加工程序，后置解决格式按FAUNC-0i或西门子840D系统规定生成，NC程序存放至机房主机服务器D:\xxxxxx （xxxxxx为准考证号码）中，不按指定地址存放者得0分3）在机床实操竞赛考试中调用上生成的NC程序完毕零件的加工，所有尺寸公差按±0.01计，表面粗糙度上限Ra3.2本题满分5分）CAD/CAM软件名称版本号得 分评分人三．按下列某旋钮模型图尺寸编制CAM加工程序，已知毛坯零件尺寸为100X40X16,材质为LY12，待加工零件的通用格式的造型数据文献位置在D：\fastener.igs 。
规定：（1）合理安排加工工艺路线和建立加工坐标系；（2）编制完整的CAM加工程序，后置解决格式按FAUNC-0i或西门子840D系统规定生成，NC程序存放至机房主机服务器D:\xxxxxx （xxxxxx为准考证号码）中，不按指定地址存放者得0分3）调用(2)生成的NC程序完毕零件的仿真加工，所有尺寸公差按±0.01计，表面粗糙度上限Ra3.2将最后仿真结果放至机房主机服务器D:\xxxxxx （xxxxxx为准考证号码）中本题满分5分） CAD/CAM软件名称版本号仿真软件名称版本号数控技能大赛数控车软件应用竞赛模拟题(职工组)注意事项3． 请选手在试卷的标封处填写您的工作单位、姓名和准考证号2．选手须在每题小格内声明所使用的CAD/CAM系统（模块）名称和版本号3．上机做题前须先在本机的硬盘D上以准考证号为名建立自己文献夹并注意随时保存文献4．竞赛结束前须在指定地址备份所有上机结果 5．考试时间为120分钟题号一二三总分审核人分数得 分评分人一．已知毛坯尺寸为φ26×160，材质为45调质钢，根据下列零件图尺寸，完毕零件的车削加工造型（建模），生成加工轨迹，根据FAUNC-0i系统规定进行后置解决，生成CAM编程NC代码，最后将造型、加工轨迹和NC代码文献存放至机房主机服务器D:\xxxxxx （xxxxxx为准考证号码）中，不按指定地址存放者得0分。
本题满分7分）CAD/CAM软件名称版本号二．已知毛坯尺寸为φ70×180，材质为45调质钢，根据下列零件图尺寸，完毕零件的车削加工造型（建模），生成加工轨迹，根据FAUNC-0i系统规定进行后置解决，生成CAM编程NC代码，最后将造型、加工轨迹和NC代码文献存放至机房主机服务器D:\xxxxxx （xxxxxx为准考证号码）中，不按指定地址存放者得0分本题满分7分）CAD/CAM软件名称版本号。
