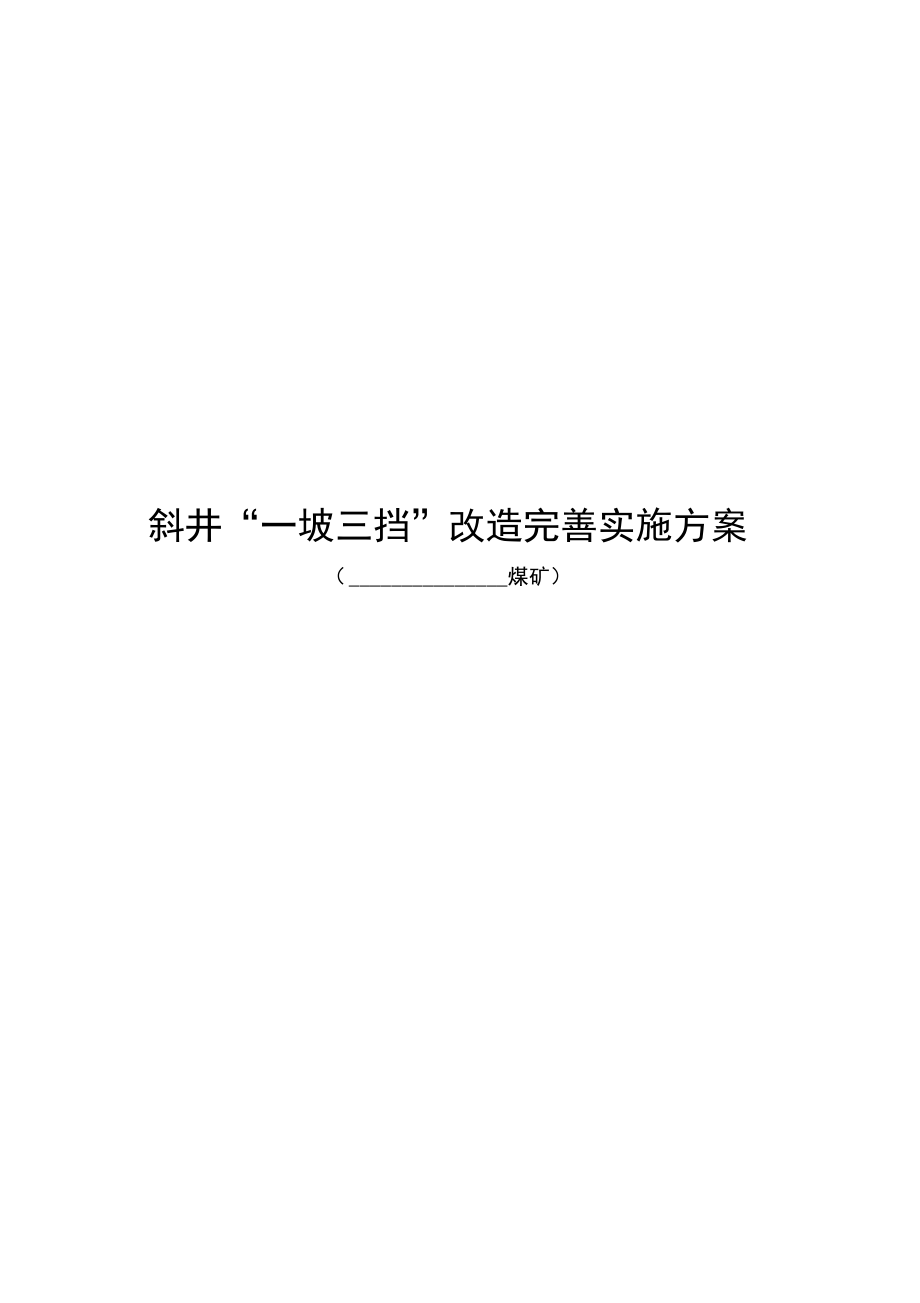

斜井“一坡三挡”改造完善实施方案（ 煤矿）连云港市中特电机厂技术中心20130126斜井“一坡三挡”改造完善实施方案（ 矿）斜井“一坡三挡”主要由阻车器、挡车栏及跑车防护装置组成 在斜巷变坡点前设置阻车器两台，在变坡点下略大于一个串车长度 （10〜20米）位置设置挡车栏，该挡车栏与阻车器联动，即同时只 有一个开放，另外两个关闭在巷道中部和底部设置至少一台跑车防 护装置，该装置与主提升绞车联动，当串车运行到装置附近时装置开 放，串车通过跑车防护装置后，装置关闭巷道 ZDC30-2.0斜井跑车防护装置是一种常闭式防跑车装置，具有手动和自动两种工作方 式通过控制按钮转换工作方式自动方式下执行检测功能、拦截功 能、显示功能、缓冲功能等一、800米主斜井鉴于目前该巷道内已经安装跑车防护装置六台的情况， 本方案作以下安排：1、 阻车器：边坡点前12米处安装抱轨式气动阻车器一台，变 坡点上悬挡车器一台，边坡点下方 12米处安装上悬挡车器一台设 置PLC电控箱一个，按钮一个按钮通过电控箱控制挡车器的收放 绞车两台挡车器联动，即同时只能有一打开在底部车场安装两台 抱轨式气动阻车器，两台挡车器2、 跑车防护装置：利用原有装置的挡车栏和收放绞车。
每台挡 车栏更换新电控箱，该电控箱采用PLC和CJ20接触器，直接控制收 放绞车，具有RS485通讯功能，能够与绞车房主控制箱进行双向实 时通信，接收主控制的各种信号和数据，发送挡车栏的工作状态增 加霍尔传感器一个，检测挡车栏的工作位置3、 巷道上部和底部分别设置行车声光语音报警器一个，与主绞 车联动，提醒行人避让4、 巷道上部和底部的巷道顶部分别设置一个红外人体感应传感 器一个当有行人进入巷道时，向绞车房提供警示信号，根据需要， 可以把警示信号接入主绞车后备保护系统，闭锁主绞车5、 绞车房增加一台PLC主控柜，装配触摸显示屏、PLC和RS485 通讯模块，采集主绞车运行深度和速度，向每个跑车防护装置发送信80（米主斜井彊方案号显示每个挡车栏的工作状态、主绞车运行深度和速度安装红黄 蓝指示灯各一个PLC主控柜提供无源常闭接点一个，接入主绞车后 备保护系统，当任何一台跑车防护装置出现故障或停电时闭锁主绞 车6、 底部车场安装司控道岔两台7、 电缆布置：1 ）、660V （380V ） 一根（2.5 X3）――开关至控制箱，巷道内就 近供电，建议使用一个开关统一独立供电，方便管理和维护2、 127V —根一一综保至每个控制箱和声光报警器。
3、 信号线一一每个霍尔传感器至控制箱（四芯监控线） 4、 指示灯线一根一一控制柜（四芯监控线），布置绞车房5、 通讯线一根一一绞车房到每个怕车防护装置电控箱，屏蔽双 绞线6、其他辅助线一一50米/每台序张方或开闭动作通信 敬障动件潔度1动作深咸/第一台::封阑厂「正常「正常-000-^000 000-：OOC :「 ”―•正當，正常J II EI ■ ■ ■ ■ ■ I，正常-正常第二台 封闭000-000 000 - 00CI !■ ■ ■ H ・・ I ■ I I ii ■ ■ ■ ii ■DOO-000 ：000：-0：::第四台…封闭正常•正常OOG - 000 GOQ^OOC -第五台: ' :封阿加 二正常:正常:QOOtOOO ：OCiO；r-0£OD：::■ ■ ■ 寸 扌 ] ■ ■ ■ I I II I I I4-!hI-»I I I 4 7"" I I I I I 4第六合- ' 封闭’"’’正常正常，■ OEi—I3G0 ■ 000" ^CH)C g a I g ■- - ■ ■ Kpa i| | g n ・ ■ ■ ■- | | |t|iia^Hi|i|i| |, i i| a| 硕 II :|Rooo|'念團::亦小盂显示屏显示内容和样式二、2号面120米暗井1、阻车器：边坡点前12米处安装抱轨式气动阻车器一台，变 坡点上悬挡车器一台，边坡点下方 12米处安装上悬挡车器一台。
设 置PLC电控箱一个，按钮一个按钮通过电控箱控制挡车器的收放 绞车两台挡车器联动，即同时只能有一打开在底部车场安装一台 抱轨式气动阻车器，一台挡车器12（米暗斜井布置图（一台跑车防护装置）2、 跑车防护装置：在变坡点向下100米处安装跑车防护装置一 台电控箱和按钮设置在提升绞车处，安装红黄蓝指示灯各一个绞 车司机可以通过按钮手动控制挡车栏动作电控箱提供无源常闭接点 一个，接入提升绞车急停回路系统，跑车防护装置出现故障或停电时 闭锁提升绞车绞车司机观察电控箱显示屏和指示灯掌握跑车防护装 置的工作状态3、 巷道上部和底部分别设置行车声光语音报警器一个，与主绞 车联动，提醒行人避让4、 底部车场更换司控道岔一台5、 电缆布置：1 ）、660V （380V ） —根（2.5 X3）――开关至控制箱，巷道内就 近供电，建议使用一个开关统一独立供电，方便管理和维护2、 127V 一根一一综保至每个控制箱和声光报警器3、 信号线一一每个霍尔传感器至控制箱（四芯监控线） 4、 指示灯线一根一一控制柜（四芯监控线），布置绞车房5、 其他辅助线 50米/每台三、一采区轨道大巷30米1、 阻车器：边坡点前12米处安装抱轨式气动阻车器一台，变 坡点上悬挡车器一台，边坡点下方 12米处安装上悬挡车器一台。
设 置PLC电控箱一个，按钮一个按钮通过电控箱控制挡车器的收放 绞车两台挡车器联动，即同时只能有一打开在底部车场安装一台 抱轨式气动阻车器，一台挡车器2、 跑车防护装置：巷道太短，不需要安装3、 巷道上部和底部分别设置行车声光语音报警器一个，与主绞 车联动，提醒行人避让4、 电缆布置：1、 127V —根一一综保至每个控制箱和声光报警器2、 信号线一一每个霍尔传感器至控制箱（四芯监控线） 3、 其他辅助线 50米/每台四、安装过程：第一步：现场勘察、定位、放样、确定辅助材料数量尺寸第二步：辅助材料准备、吊梁加工、吊梁基础和缓冲器基础开 挖第三步 第四步 第五步 第六步安装吊梁和缓冲器，电气安装 安装挡车栏信号调试，软件参数设置 验收试运行连云港市中特电机厂技术中心2013-1-26附件：配置清单三份合计配置清单一份附件一：800米主斜井配置清单序号名称型号数量单价总价备注1跑车防护装置用隔爆型电控箱KXB-127/660ZD718000本厂生产2跑车防护装置用隔爆型霍尔传感器GHB-24ZD73000本厂生产3跑车防护装置用收放绞车JF-150ZD1本厂生产4— 跑车防护装置用收放绞车5定制PLC显示控制柜1本厂生产6挡车器4本厂生产7三联按钮2用户配套8四芯电缆若干用户配套9照明灯3用户配套10通信电缆两芯双绞屏敝900米本厂配套11阻车器3本厂配套12司空道岔2本厂配套13红外感应器2本厂配套14声光语音报警器2本厂配套附件二：2号面120米暗井序号名称型号数量单价总价备注1跑车防护装置用隔爆型电控箱KXB-127/660ZD2本厂生产2跑车防护装置用隔爆型霍尔传感器GHB-24ZD2本厂生产3跑车防护装置用收放绞车JF-150ZD2本厂生产4r跑车防护装置用挡车栏 —DC30-2.0ZD1本厂生产5定制PLC显示控制柜6挡车器3本厂生产7三联按钮2用户配套8四芯电缆若干用户配套9照明灯3用户配套10通信电缆两芯双绞屏敝200米本厂配套11阻车器2本厂配套12司空道岔1本厂配套13红外感应器14声光语音报警器2本厂配套附件三：一采区轨道大巷 30米序号名称型号数量单价总价备注1跑车防护装置用隔爆型电控箱KXB-127/660ZD1本厂生产2跑车防护装置用隔爆型霍尔传感器3跑车防护装置用收放绞车JF-150ZD1本厂生产4— 跑车防护装置用挡车栏5定制PLC显示控制柜6挡车器3本厂生产7三联按钮1用户配套8四芯电缆若干用户配套9照明灯10通信电缆11阻车器2本厂配套12司空道岔113红外感应器14声光语音报警器2本厂配套附件四：三条巷道合计清单序号名称型号数量单价总价备注1跑车防护装置用隔爆型电控箱KXB-127/660ZD1018000180,000本厂生产2跑车防护装置用隔爆型霍尔传感器GHB-24ZD9300027,000本厂生产3跑车防护装置用收放绞车JF-150ZD4680027,200本厂生产4跑车防护装置用挡车栏DC30-2.0ZD12200022,000本厂生产5定制PLC显示控制柜190009,000本厂生产6挡车器10800080,000本厂生产7三联按钮5用户配套8四芯电缆若干用户配套9照明灯6用户配套10通信电缆两芯双绞屏敝1100 米44,400本厂配套11阻车器7650045,500本厂配套12司空道岔3680020400本厂配套13红外感应器28001,600本厂配套14声光语音报警器6170010,200本厂配套注1、合计报价为427300.00，最终价格以合同及技术协议为准。
1、我厂派工程师现场指导安装调试2、 阻车器、道岔根据现场轨距和轨道型号确定3、 阻车器挡车器由本厂改造为互锁联动4、 挡车器根据现场巷道高度定制。
