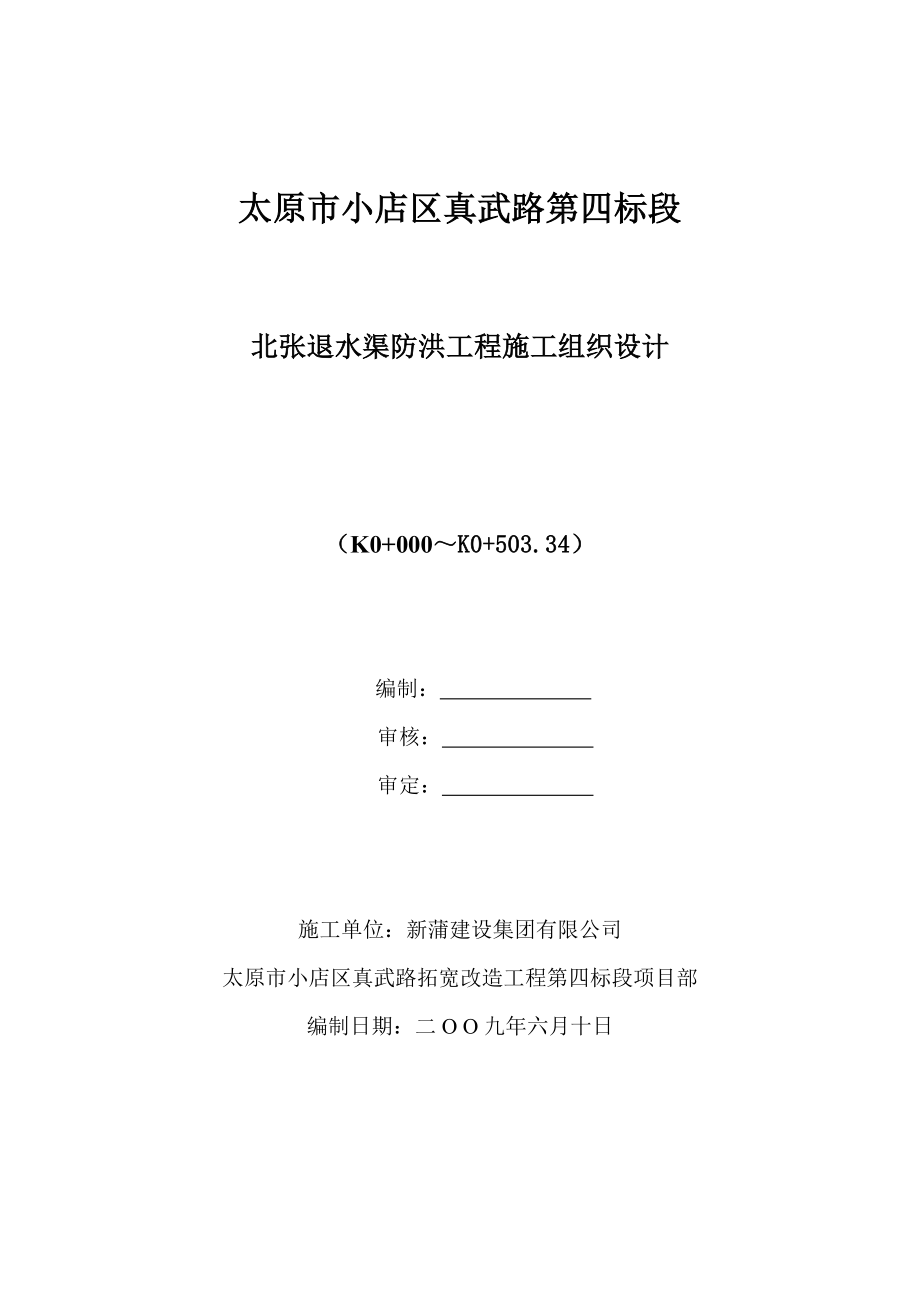

太原市小店区真武路第四标段北张退水渠防洪工程施工组织设计（K0+000～K0+503.34） 编制： 审核： 审定： 施工单位：新蒲建设集团有限公司太原市小店区真武路拓宽改造工程第四标段项目部 编制日期：二O O九年六月十日施工组织设计（方案）报审表工程名称：太原市小店区真武路北张退水渠防洪工程 致：小店区建设监理中心我方已根据施工图及有关规定完成了 太原市小店区真武路北张退水渠防洪工程施工组织设计 的编制工作，并经我单位上级技术负责人审批，请予以审查 附：施工方案承包单位（章）： 项 目 经 理 ： 日 期： 专业监理工程师审查意见：专业监理工程师： 日 期： 总监理工程师审查意见： 总监理工程师： 日 期； 施工组织设计审批表2009年6月10日工程名称太原市小店区真武路北张退水渠防洪工程 施工单位新蒲建设集团有限公司有关部门会签意见： 结论：审批单位（盖章）审批人一、工程概况1.工程简述本分项工程为北张退水渠浆砌片石护坡、渠底防洪施工，范围是K0+000～K0+503.34，道路全长503.34m。
2.施工时间计划工期：120天计划开工时间：2009年6月15日计划完工时间：2007年10月15日4.组织机构建设单位:太原市小店区城市建设投资发展公司设计单位:太原市市政工程设计研究院监理单位:太原市小店区建设监理中心施工单位:新蒲建设集团有限公司二、配备施工机械1.机械设备序号设备名称型号数量1运输车东风10辆2挖掘机日立330型1台3装载机ZL502台7拌合机2台5压路机3YJ21/251台8发电机25KW3台9洒水车解放1422辆2.测量设备序号设备名称型号数量1水准仪天津赛欧SD2032全站仪南方测绘SNT3501三、施工准备1、开工前做好清理场地，复测定位，确定纵横向轴线控制桩和水准点控制桩，并固定，做好桩位防护工作2、开挖基坑时，根据地形，做好施工的防洪排水设施3、水泥、砂、石料等材料进场前做好复试工作，合格后报请监理验收合格后方可进场投入使用把好材料检验关，杜绝使用不合格的材料四、防洪工程施工方案项目部针对施工期间不影响渠道的正常使用的特点，将全面规划合理布局，重视环境保护，防止水土流失和水源污染防洪工程的施工随化章街桥梁进度分段平行作业1）各种防洪构造物所用材料强度必须经复试达到规范要求。
2）防洪工程的断面形状、几何尺寸符合规范要求3）防洪工程所用砌体的砂浆和混凝土的配合比，严格按规范设计施工配合比，报监理工程师批准后实施施工中砌体座浆要均匀饱满，勾缝密实4）基础设置的伸缩缝要与墙伸缩缝对齐，填缝材料饱满5）砌体内及沟底应平顺、整齐、无裂缝，空鼓现象五、防洪工程施工技术、施工方法5.1、施工降水：编制依据1、真武路北张退水渠防洪工程施工图设计2、真武路北张退水渠防洪工程地质勘察报告3、《建筑与市政降水工程技术规范》JGJ/T 111—984、《建筑施工计算手册》工程概况拟建工程从大的地貌上看属于平坦的冲积平原，工程地质分区属于太原盆地次稳定工程地质亚区根据勘探揭露地层情况，场地土质在勘探深度范围内主要由第四系全新统晚期沉积的粉质粘土、粉土及砂类土构成，其中第3层粉土层与第5层细中砂为液化土层，液化等级为中等静止水位埋深2.3m—4.9m勘探期间属于枯水期，丰水期水位按提高1m考虑，平水期水位可提设0.50m考虑由于本工程施工处于真武路最下游地区，地下水位在自然地面1.6m以下，又邻近旧北张退水渠，因此采用深井降水的办法，降低施工范围内水位后，开挖至渠底设计标高，进行浆砌片石渠底、护坡基础的施工。
施工方法. 降水方法深井降水具有井距大，易于布置，排水量大，降水深，降水设备和操作工艺简单等特点，适用于砂类土，地下水丰富，降水深的工程所以采用深井降水，井内径300mm，无砂透水砼管，钻井孔直径0.6m，井管外周围填碎石滤料滤水降水井采用冲击钻施工降水井成型用污水泵洗井至清水后即开始降水，施工后将泥浆外弃至弃土场降水井施工前先挖一探坑对水位明确后再进行降水井施工5.1.3.2.平面布置浆砌片石防洪工程施工开挖沟槽深度在原地表4.5m以下所以降水井采用双排布置于沟槽两侧，距沟槽边线1.0m位置5.1.3.3.降水井深度确定 H=L1+L2+L3+L4+L5+L6+L7H=降水井深度L1=沟槽深mL2=水位降至坑底以下1mL3=水利坡度降 L3=最远点距离/5L4=井内水位在水泵以上1mL5=水泵体长度1mL6=井内安全深度2mL7=井底回淤高度2m根据现场实际情况计算及我单位多年施工经验，井深为18m5.1.3.4.沟槽降水出水量Q计算Q=1.366K(2H0-S)S/（LgR- Lgr0） 4-41（建筑施工计算手册）按无压完整井深井井点计算涌水量K—渗透系数k=0.2（根据地质资料）H0—含水层厚度，由S´/( S´+L)确定：其中L—5mS´=2.25+（15.69-5）=12.94m。
S´/(S´+L)=12.94/(12.94+5)=0.72时，H1.80（S´+L）=1.80×17.94=32.29mS—水位降低值，S=h1+4m2.25+4=6.25mR—影响半径，取100mR0—引用沟槽半径（m）,对于矩形沟槽rμ×（L+B）/4 B/L=11.62/100≈0.12 μ=1.0则r 1.0×（11.62+100）/4=28 代入公式： Q=1.366×0.2×（2×32.29-6.25）×6.25/Lg100-Lg28=100/0.55=181m3/d=8 m3/h5.1.3.5.确定水泵数量与井间距布置图（见附图）选用QY-25型潜水泵，功率2.2kw，扬程25m，流量为15m3/h由于渗透系数K小，根据经验降水井间距按15m一眼布置，则共需水泵503.4m×2/15m=67台.5.1.3.6.临时排水北张退水渠东侧降水井抽出的地下水用软管将水排至临时排水渠，临时排水渠内径600×600mm，水泥砂浆抹面，纵坡＞5‰，沿沟槽降水井外围布置，经临时排水沟就近排入北张退水渠北张退水渠西侧降水井抽出的地下水用软管将水排至邻近旧退水渠中5.1.3.7.观测及降水周期沟槽西侧设一眼降水井不降水，作为观测井用，当观测井内水位降至沟槽以下1m，可以进行沟槽的开挖工作。
如在7天后沟槽中心观测井不能降至沟槽以下1m，经监理现场认证后，则将继续降水，直至观测井内水位降至沟槽以下1m，且水位稳定保持48小时以上不变时，即认为降水井工作达到了预期的效果可以开挖沟槽降水周期以现场监理签认时间为准5.2、沟槽开挖：（1）施工准备1. 施工前编写详细的作业指导书和施工方案，做好施工前的技术交底和安全交底2. 沟槽开挖前进行测量复合工作，布置观测点3. 了解地质情况，对各种情况采取不同的措施进行保护2）施工组织人员 为保证施工质量和进度，组织20人配合机械开挖队伍，项目部派2名质量管理员现场监督3）机械设备 挖掘机2台，运输汽车10辆，装载机2台，全站仪1台，水准仪2台4）设计方案 A．测量部分：沿线设临时水准点，水准点标高由控制水准点引测；对北张退水渠浆砌片石防洪沟槽的中心控制线进行定线，且在地面上设置标志B．基槽开挖：①、开挖前要了解地下地上障碍物，以便开槽时采取妥善加固保护措施②、根据设计图中设计以及规范要求来确定基槽开挖的形式，按规定比例放坡：i= 1：1槽底开挖宽度为20m +0.8m×2侧=21.6m见图）21.6m0.8m0.8m 3.4m 3m0.6m 1:127.6m③、土方开挖采用机械开挖，槽底由测量人员抄平控制，使基底标高控制在±5cm左右，对有地下障碍物的地段由人工开挖，严禁破坏。
基槽开挖尽量按先深后浅顺序进行，以利于排水挖槽土方采用运输车运到指定存土场地 开槽后及时约请各有关人员验槽，对基槽地基承载力进行检验，验槽合格后方可进行下道工序(渠底摊铺100mm厚砂砾后，浆砌片石300mm厚)如遇槽底土基不符合设计要求，及时与设计、监理单位及地勘部门联系，共同研究基底处理措施方可进行下道工序5）质量标准：边坡土要求清理平顺，符合设计坡度6）周边环境的监测 要随时观察以下几项周边情况： 1、地表开裂情况； 2、周边建筑物及重要管线的变形、裂缝；5.3、浆砌片石：5.3 1.原材料的要求（1）砌石砌石体的石料材质应坚实新鲜，无风化剥落层或裂纹，石材表面无污垢、水锈等杂质，用于表面的石材，应色泽均匀，石料的物理力学指标应符合规范要求，石料的外观尺寸也应符合规范要求2）砂砂的质量应符合规定，砂浆采用的砂料，要求粒径为0.15～5mm，细度模数为2.5～3.0，砌筑毛石砂浆的砂，其最大粒径不大于5mm；砌筑料石砂浆的砂，最大粒径不大于2.5mm3）水泥和水砌筑工程采用的水泥品种和标号应符合技术条款的规定，到货的水泥应按品种、标号、出厂日期分别堆放，受潮湿结块的水泥禁止使用，对影响砂浆强度的水也禁止使用。
砌筑的要求砌石体应采用铺浆法砌筑，砂浆稠度应为30～50mm，当气温变化时，应适当调整；（1）采用浆砌法砌筑的砌石体转角处和交接处应同时砌筑，对不能同时砌筑的面，必须留置临时间断处，并应砌成斜搓；（2）砌筑毛石基础的第一层石块应座浆，且将大面向下，上面应分皮卧砌，并应上下错缝、内外搭砌，不得采用外面侧立石块、中间填心的砌筑方法，灰缝厚度应为20-30mm，砂浆应饱满，石块间不应相互接触，毛石墙必须设置拉接石，拉接石应均匀分布、相互错开，拉接石的搭接长度不应小于150mm3）砌筑工程如遇渗水则要及时排出，以保证基础和砌体砂浆在初凝前不遭水害砌块在砌筑时要浇水湿润，表面干净砌体间砂浆饱满，粘结牢固铺砂砾垫层前，将地面整平夯实，密实度大于90%4）砌护段每隔20m设一道伸缩缝，缝宽30mm，填浸沥青木板5）在渠底、护坡浆砌片石前，先铺100mm厚砂砾浆砌护坡整修边坡时，对浮松边坡土进行人工清理至原状土，超挖部分采用边砌石边回填土夯实的办法施工（压实度≧95％）；开挖欠缺部分用人工进行刷坡到位后再进行施工 .养护砌体外露面，在砌筑后12-18h之间应及时养护，经常保持外露面的湿润水泥砂浆勾缝勾缝砂浆应采用细砂和较小的水灰比，灰砂比控制在1:1至1:2之间，防渗用砂浆应采用PO32.5以上的普通硅酸盐水泥，缝宽不小于砌缝宽度，缝深不小于缝宽的2倍，勾缝前必须将槽缝冲洗干净，不得残留灰渣和积水，并保持缝面湿润，勾缝砂浆必须单独拌制，勾缝完成后应用浸湿物覆盖保持最少7天以上，在养护期间应经常洒水5.4、砼台帽制作：模板工程 模板采用组合钢模板，将模板的拼缝粘贴胶粘带，防止漏浆。
刷脱模剂：将模板面上的杂物用气泵吹干净后，涂刷水性脱模剂，涂刷要均匀，不得漏刷5.4.2混凝土工程混凝土供应采用工厂拌合的C20商品混凝土，采用罐车运输到施工现场，混凝土在运输过程中，注意防止产生离析现象并控制坍落度损伤（对坍落度的损失控制在1cm以内），同时要防止漏浆 混凝土灌注除满足一般混凝土浇注、震捣技术要求外，还应该注意混凝土连续浇筑，不留或少留施工缝，以减少结构防水的薄弱环节，因施工需要留设施工缝在得到监理认可后进行在施工缝上浇筑混凝土前，无论采用何种形式的施工缝，为使接缝严密，对接缝表面进行凿毛处理，清除浮粒继续浇筑混凝土前，将施工缝用水冲洗干净并保持湿润，并在施工接缝起始部位铺一层20～25cm厚、与灌注混凝土相同标号的水泥砂浆，随后再进行混凝土充分振捣密实，保证接缝部位混凝土灌注质量和结构防水效果5.4.3台帽后回填土时，应符合下列规定（1）基槽内无积水、杂物等2）严格控制回填土含水率，不得过高 （3）分段回填时相邻的接茬呈阶梯形4）人工夯实每层厚度不应大于200毫米回填夯实中，应夯夯相连，不得漏夯5）压实度要求大于95％ 六、安全管理目标和安全防范要点1、本项目安全目标确定为“三无一杜绝一创建”，“三无”即：无工伤死亡事故、无交通死亡事故、无火灾、洪灾事故；“一杜绝”即：杜绝重大机破及伤人事故；“一创建”即：创建安全文明工地。
2、根据本区间工程特点，安全防范重点有以下几个方面:①防起重及机械伤害事故；②防触电电击事故；③防行车交通事故；3、明确规定各职能部门、各级人员在安全管理工作中所承担的职责、任务和权限，使安全工作形成一个“人人讲安全、事事为安全、时时想安全、处处要安全”的氛围4、机械要集中停放，设专人看管，机械工作时要设专人负责指挥，燃油远离易燃品，消防用具按要求设置，并做好防火工作所有施工管理人员及特种作业人员（包括机械工、电工等）必须持证上岗，严禁无证人员违章作业施工场地出入口设专职安全保卫七、文明施工措施加强施工现场管理，提高文明施工水平，创建文明工地，合理布置施工现场1、施工现场的施工设备、料具堆放，场地道路、生活设施进行统一规划、合理布局；尤其片石堆放必须整齐，防止掉落伤人2、工地现场、施工道路要保持地面湿润，防止灰尘对周围环境的污染，现场洒水车专门负责施工场地周边洒水降尘3、尽量使用低噪音的机械，无法避免使用高噪音机械时，应集中在白天，禁止中午和夜间使用高噪音动力机械以满足居民防噪音要求 4、运输车辆采取有效的封闭措施，防止材料沿途泄露，造成对环境污染八、有必要说明的问题一、退水渠进口及出口的施工措施 先砌筑退水渠出口处片石：采用土袋法在旧渠中部、东侧K0+450处已砌筑的护坡及出口以南15m进行围堰。
待施工完毕后，引水流入新建北张退水渠中退水渠出口西侧、退水渠进口两侧也采用相同的方法进行施工二、树木的移植 本工程施工范围内的树木需进行移植，具体工程量以施工现场签证为准九、雨季施工措施1、进入雨季，要随时掌握天气变化情况，做好预防措施，防止由于降雨造成的经济损失和安全事故2、水泥等原材料存放需防止雨水浸泡失效，定期对水泥等原材料进行试验检测，不合格及失效材料一律清除出场不予使用3、施工中要集中力量突击作业，防止雨水浸软作业面充分利用两次降雨间隙突击成活，每个施工段落的几道工序要安排紧凑，尽快交出成活十、劳动力投入计划根据本工程总体施工部署及工程进度安排，本项目部拟投入的技术工人有电工、片石工、机修工、架子工、砼工、木工及司机等工种组成，并配备一定数量的普工所有施工人员在按计划分期分批进场前，必须做好战前动员和安全技术交底工作施工人员动员周期2天劳动力计划表工种人数（人）电工2机修工5片石工30架子工5砼工3木工2普工10司机10第十三章 质量保证和质量违约责任承诺一、 保证工程质量的技术措施本工程质量总目标为：优良工程，各分项工程要满足设计要求，保证达到合格，并有90%达到优良，力争全部达到优良。
为确保质量目标的实现，制定如下措施：1.建立健全质量保证体系，以工地质安部为本工程质量管理机构，负责解决工程中的工程质量检查验收及各项试验检验工作，保证质检人员及试验人员的人数和素质，竞争上岗，确保施工质量的基础工作落到实处2.各分项工程及工序开工前，工程技术人员要对施工班组人员进行详细的书面技术交底和施工操作要点交底，重要的施工部位应编制具体的实施措施3.施工负责人必须向全体施工人员进行质量教育，提高质量意识，把“质量第一”的思想贯彻到全体职工中4.工地配备必要的试验仪器设备，工程所用的水泥、砂子、片石等原材料及需要试验的混合料，必须经试验合格后，方可使用经试验不合格的材料，工程上一律不得使用工程所用的成品、半成品必须具备出厂合格证方可使用土壤密实度、砼、砂浆等项试验及配合比一律由试验室试配，并出具试验报告，施工中严格按照配合比配料，搞好计量工作5.加强技术复核制，认真填写复核卡，以便存档备查，并且要求严格执行三检制，贯彻对质量有保证的各种行之有效的规章制度，严格上下道工序的交接手续凡上道工序不合格的工程下道工序不得接收，否则追究有关人员的责任6.为了更好地掌握和控制工程质量，及时了解工程质量情况，必须健全检验、试验报表制度。
对各个单项工程的技术要求，试验方法及施工工艺，分别提出各种检验、测试记录和报表，并按规定进行检验，及时填报各种质量检查表格及施工原始记录7.加强测量复核制，要做到全线与分段相统一，局部与整体相统一，点与面相统一，建立测量岗位责任制，选派素质高、责任心强的员工担任测量放线工作，确保所施工程的位置、高程、宽度、坡度等几何尺寸符合施工图纸要求，要加强质量复核，保证测量数据的准确度8.加强施工过程中的质量检查，工地质检员必须按规定对各道工序进行质量检查验收，各道工序必须严格按标准检查验收，不得低于设计要求，土壤压实度严格按照操作规程组织施工，各隐蔽工程验收必须经监理工程师验收合格后再进行下道工序9.施工过程中如发现违反施工技术要求进行操作者，质安部或其他质量监督人员要及时发出书面质量隐患通知书，并在有关质量人员的监督下限期改正严重违章的要停工整顿，并按规定给予经济处罚10.在具体施工中，要建立岗位责任制，重要的工序应划分责任区，挂牌施工，以便于检查，总结经验教训，增强职工的责任感11.所开挖的沟槽应防止超挖，如果超挖在15cm以内，可用原土回填夯实，其密实度不应低于原地基天然土的密实度如果超挖在15cm以上，可回填砂砾等进行处理，其密实度不低于轻型击实标准的95%。
二、保证安全施工的技术措施1.工程负责人在开工前，应组织全体施工人员认真学习安全细则，进行安全教育，提高安全意识，要求全体人员遵守安全操作规程，确保全体施工人员的安全2.严格执行安全交底制度，根据生产的具体情况，交给生产班组安全交底单，交底人、接底人在交底单上签字，并认真执行3.定期组织安全活动，由安全员主持，评比执行好的班组和个人，并给予适当奖励，以促进安全生产专职安全员，除对施工或存在的安全问题、安全隐患负有检查、发现和监督改正的职责外，还须定期组织各工种、各班组的安全教育和安全学习4.机电设备需有专人管理，线要架空，闸要上锁，须接地的机电设备必须接地，手持式电动器必须接漏电保护器5.施工地段应有明显的标志，施工区域内禁止闲杂人员进入，进入施工现场的工作人员必须戴安全帽，穿工作衣，电工要穿绝缘鞋6.管线挖槽要设围挡和照明、挂红灯标志，并根据情况设专人维护交通，保证行人和行车安全7. 电工、司机及各种专职司机必须经过专门培训，考试合格后持证上岗8. 雷雨过后，应检查边坡的稳固，以策安全，施工范围内原有地下管线应在施工中妥善加以保护9. 使用化学外加剂，不得用手直接接触，操作人员应使用劳动防护用品。
10. 沟槽下料，应设溜槽垂直作业面下，不得站人吊车起吊作业，须严格按有关操作规程进行11. 施工时挖掘机应与高压电线保持一定的距离三、保证工期的技术措施1.成立以项目经理为首的工程项目领导组，全面负责本工程的施工进度计划的安排，协调内部的施工力度，从组织机构、技术力量、施工机械设备、劳动力组织、材料组织等各方面保证本工程的需要，为按期完工奠定坚实的基础2.所有工程项目施工前，全部倒排工期，当月的生产任务必须当月完成，当天的任务必须当天完成，做到长计划、短安排、巧安排，使施工管理者有明确的奋斗目标施工中落实责任制，做到挂牌施工，责任到人，明确施工技术要求和逐日进度计划，对无故贻误工期的人员追究其责任并予以经济处罚3.建立健全施工组织机构，配备有经验的技术人员、管理人员进行科学管理，确保工期和质量目标的实现4.根据本工程的高标准、严要求，精心组织施工队伍，确保施工队伍的专业性和施工人员的技术素质，从而保证施工质量和施工进度的顺利完成5.材料管理也是保证工期能否按期完成的重要课题，材料供应部门必须按要求日期组织材料进场，抓好材料进场的进度关、质量关，不得出现停工待料的现象和由于材料本身质量不过关引起延误工期的现象发生。
6.施工组织者和管理者要密切与建设单位、监理单位配合要尊重监理单位的建议和指正，及时解决施工过程中可能出现影响工期的因素和问题7.应充分利用我公司现有的雄厚机械设备，保证机械的完好率和有效率，推广机械化生产，加快施工进度，保证按计划完工8.积极引进新技术、新工艺、新材料，促进施工技术的现代化，围绕工程施工的生产实际，针对性解决急需的技术问题，以达到攻克难关，保证工期顺利提前完成的目的四、文明施工及环保措施1.施工现场围围挡并设标示牌，标明工程概况、施工工期、质量目标、环保要求等内容，沿线两侧布置有关文明生产、环境保护常识的醒目牌，提醒施工人员维护生态环境，搞好文明生产2.项目部组建环保及文明生产领导组，由项目副经理亲自抓此项工作，制定有关制度和确定各项指标，定期组织有关人员进行检查评比并将评比结果与经济挂钩，确实把工作抓到实处3.施工现场机械应停放有序，材料堆放整洁，采取规范化管理建筑垃圾、生活废物、污水排放均应清运于指定场所做到工完场清，文明施工4.运输各种材料均要有覆盖措施，防止运输过程中粉尘飞扬5.定期组织施工人员培训，学习关于文明生产及环保知识，使施工人员了解保护环境、文明生产的重要意义，提高职工环保意识。
五、节约措施1.积极开展职工技术培训，提高职工的职业道德和敬业精神，以厂为家，以节约为本2.施工负责人应及时记录每日材料用量，对照定额标准，及时掌握消耗情况，避免盲目施工，造成材料浪费，增加工程成本3.重视施工质量，避免及减少因返工、整修造成的损失4.按试验配比进行水泥砼、水泥砂浆的上料、拌合，严格控制水泥的合理用量5.提高项目部工作人员的节约意识，加强项目管理，向管理要效益，向管理要利润质量管理目标确定质量保证体系控制体系组织体系思想体系施工组织设计控制 施工准备的质量控制 机具材料的质量控制 施工过程的质量控制 计量标准的 质量控制 工程生产部物资供应部技术部劳资部质量安全部质量意识教育质量回访服务预防为主的方针现场项目部质量信息反馈质量保证体系框图 安全保证体系思想保证安全领导小组按操作规程施工安全抵押合同安全教育组织保证技术保证经济保证安全第一用事实和数据说话预防为主 实行奖惩制度 配齐消防器材 掌握操作规程安全机构分工负责提高安全意识安全活动把事故消灭在萌芽状态经济兑现 安全交底确保工程施工中无伤亡事故安全保证体系框图。
