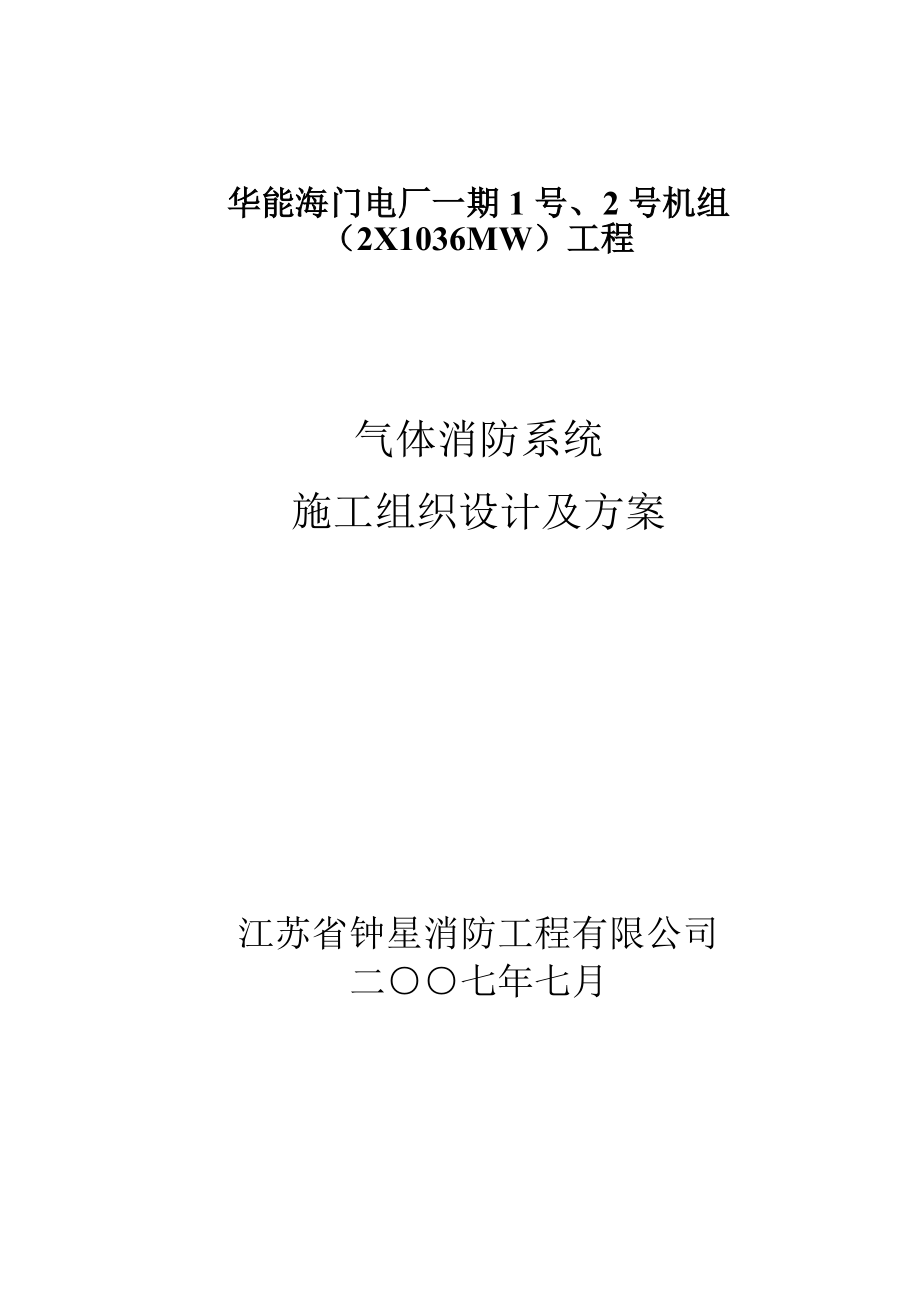

华能海门电厂一期1号、2号机组（2X1036MW）工程气体消防系统施工组织设计及方案江苏省钟星消防工程有限公司二○○七年七月目 录第一章 工程施工范围及内容 3第二章 施工总平面布置图 4第三章 组织机构设置、施工人员技术水平 5第四章 主要技术人员施工人员经历表 6第五章 劳动力安排计划表 15第六章 施工管理 16第七章 主要施工方案、施工机械设备 17第八章 质量保证体系及措施 21第九章 安全保证体系及措施 28第十章 特殊施工措施 31第十一章 环保文明施工目标及措施 32第十二章 施工进度计划及保证措施 34第十三章 新技术、新工艺、新材料的应用 37第一章 工程施工范围及内容施工范围：华能海门电厂一期1号、2号机组（2X1036MW）工程气体消防系统工程，包括以下部分：序号位置KKS编码防护区名称防护区面积（m2）防护区高度（m）备注值班情况14.50m层1 0UMX03 R01电缆夹层370.62.6系统一无人值班27.10m层1 0UMA04 R03电缆夹层418.93.4系统一无人值班37.10m层1 0UMA04 R01电缆夹层236.62.9系统一无人值班47.10m层2 0UMA04 R02电缆夹层418.93.7系统一无人值班57.10m层1 0UMX04 R01锅炉房电子设备间349.74.7系统一有人值班610.50 m层1 0UMA06 R02电气继电器室2795.0系统一有人值班711.30 m层C 0UCA03 R02SIS室444.2系统二有人值班815.50m层1 0UMX08 R011号机电子设备间171.45.1系统一有人值班915.50m层2 0UMX08 R012号机电子设备间154.25.1系统一有人值班1015.50m层1、2号机工程师室564.2系统二有人值班1115.50m层C 0UCA04 R023、4号机工程师室564.2系统二有人值班12网络继电器室153.95.0系统三有人值班施工内容：以上部分的图纸所示的所有安装及调试工作，最终以施工图为准。
第二章 施工总平面布置图1、场地布置遵循招标文件中有关施工场地布置的要求，尽量使场地布置功能齐全、紧凑合理、符合流程、方便施工符合规程对安全、排水、防火的要求根据工程施工的先后次序安排，尽量使得场地重复使用力求节约用地，提高场地利用率尽量减少与其它承包商相邻场地之间的相互干扰2、施工道路 已有道路通至施工区，我方在使用期间对本标区域的交通道路负有通畅、保护、清洁和维修责任我公司如需在施工区设置其它临时道路，则应经甲方批准后由我公司自行安排，费用自理3、临建3.1我公司按甲方的统一规划进行生活与生产的临建规划设计，经甲方批准后方可施工，费用自理3.2建造一排六间临建分别为办公室为2间（大约每间15平方米），办公室旁设气体一间班组工具房（大约每间15平方米），小五金仓库一间（大约15平方米）3.3临建前用砖砌筑一个长15米*宽10米*高2米的围墙，围墙内分别用4米*10米*0.01米的钢板做一个样板台用于管道及其他预制加工场地、一个成品堆放点、材料堆放点但应考虑到防风、防雨措施4、力能供应 本工程施工用水、用电统一管理，我方使用的电费、水费由我方支付5、排水施工期间由我公司按甲方规划的排水系统设置排水，如需采取临时排水措施需经甲方同意，费用由我公司自理。
我公司负责划定范围内排水系统的清理疏通，保证排水的畅通，如无明沟施工排水在同业主指定区域连接前，设置集水井澄清后方可排放，并应为其它施工单位的场地排水提供方便6、机械布置 6.1在临建围墙内的样板台上放置套丝机、砂轮机、电焊机、配电箱以便管道及其他预制加工6.2本工程的施工机械统一管理、统一放置，施工时由施工班组负责人领用、保管，当天施工结束后归还保管员存放、管理 第三章 组织机构设置、施工人员技术水平项目经理项目总工 工程管理 技术 质量安全 商务 物资 综合专业工程师 施工一班 施工二班 施工三班 施工四班 消防系统做为一个安全工程，是一套必须配备却不经常使用的必要装置，这就决定了它必须具备长期、稳定、可靠、准确、灵敏等诸多特性项目组织机构管理人员的选配（见第四章主要技术人员施工人员经历表）1. 项目施工总目标的实现，实现管理一流、质量一流，我公司将对该项目选配施工管理经验丰富，责任心强，素质等级高的管理人员，组建项目经理部，人员选配要求如下：2. 项目经理：具备一级项目经理资质证书，并具有组织过类似工程施工经验的人员担任。
3. 专业技术管理人员：我公司选派责任心强、知识专业水平高，具有类似工程施工经验的人员4. 于该项目我公司组建一个具有高素质、高管理水平的管理队伍，在甲方及监理的领导下，在其他兄弟单位的配合下，科学管理、精心施工，建造出优质产品第四章 主要技术人员施工人员经历表人 数80技术人员20工 人50管理人员5行政人员3其 他2公司领导情况：姓名年龄现 职 务本公司从事施工经验孙涛43副总经理、一级项目经理17年刘建军38经济师、一级项目经理10年陈晓雯45总工、高工、注册造价师15年主要技术人员情况：姓名年龄现 职 务本公司从事施工经验陈晓雯45总工、高工、注册造价师15年董国庆33技术部经理8年黄 康33工程部经理8年丁道远58质检部经理10年芮海云28工程部副经理6年计划用于本工程的人员：姓 名建议职务经历负责过的主要工程 （形式与规模）于项目使用语言能力孙涛项目负责人一级项目经理见附表见附表中文刘建军商务经理见附表见附表中文陈晓雯调试经理见附表见附表中文王俊峰主任设计师见附表见附表中文李芳乐设计师见附表见附表中文董国庆技术经理见附表见附表中文黄 康施工经理见附表见附表中文芮海云调试工程师见附表见附表中文项目经理情况表姓名孙涛性别男年龄43民族汉政治面貌中共党员学校和专业南京工业大学化工机械专业职务一级项目经理职称工程师 1）华能玉环电厂 （4×1000MW）自动喷水及泡沫灭火系统项目负责人。
2）国电泰州电厂 （2×1000MW）火灾自动报警系统项目负责人工3）江阴利港电厂（4×600MW）机组消防系统项目负责人4）江苏阚山电厂（2×600MW）机组消防系统项目负责人 5）常州国电（2×600MW）机组消防系统项目负责人作6）华能太仓（2×600MW）机组消防系统项目负责人 7）扬州第二发电厂（2×600MW）机组消防系统项目负责人简8）谏壁电厂（2×300MW）机组消防系统项目负责人 9）太仓港环保发电厂（2×300MW）气体灭火系统项目负责人历10）南通天生港发电厂（2×300MW）气体灭火系统项目负责人 单1） 遵守法纪、遵守现场的各项规章和制度 2） 有较强的责任感和事业心，按时到位 位3） 了解合同设备的设计，熟悉其结构，有相同或相近机组的现场工作经验，能够正确地进行现场指导 评4） 身体健康，适应现场工作的条件 价 单位：（盖章） 二○○六年八月项目经理情况表姓名刘建军性别男年龄38民族汉政治面貌学校和专业财会职务一级项目经理职称经济师 工1）扬州第二发电厂（2×600MW）机组消防系统项目。
2）常州国电（4×600MW）机组消防系统项目作3）江阴利港电厂（4×600MW）机组消防系统项目 4）华能太仓（2×600MW）机组消防系统项目简5）镇江电厂（2×600MW）机组消防系统项目 6）南通天生港发电厂（2×300MW）气体灭火系统项目历7）垞城电厂（2×135MW）机组灭火系统项目 单1） 遵守法纪、遵守现场的各项规章和制度2） 有较强的责任感和事业心，按时到位 位3） 了解合同设备的设计，熟悉其结构，有相同或相近机组的现场工作经验，能够正确地进行现场指导4） 身体健康，适应现场工作的条件 评 单位：（盖章） 价 二○○六年八月技术人员情况表姓名陈晓雯性别女年龄45民族汉政治面貌学校和专业重庆建筑工程学院给排水本科职务总工、高工、注册造价师职称高级工程师 工1）扬州第二发电厂（2×600MW）机组消防系统项目。
2） 常州国电（2×600MW）机组消防系统项目作3） 华电戚墅堰电厂（2×390MW）机组消防系统项目 4） 徐塘电厂（2×300MW）机组消防系统项目简5） 华能南通电厂（2×350MW）机组消防系统项目 6） 盐城发电厂（4×135MW）机组消防系统项目历7） 徐州大屯电厂（4×300MW）机组消防系统项目 单1） 遵守法纪、遵守现场的各项规章和制度 2） 有较强的责任感和事业心，按时到位 位3） 了解合同设备的设计，熟悉其结构，有相同或相近机组的现场工作经验，能够正确地进行现场指导 评4） 身体健康，适应现场工作的条件 价 单位：（盖章） 二○○六年八月技术人员情况表姓名董国庆性别男年龄33民族汉政治面貌学校和专业郑州大学电子工程大专职务技术部经理职称工程师 工1）华能玉环电厂 （4×1000MW）自动喷水及泡沫灭火系统项目。
2）国电泰州电厂 （2×1000MW）火灾自动报警系统项目3）常州国电（2×600MW）机组消防系统项目 4）镇江电厂（2×600MW）机组消防系统项目作5）华能太仓（2×600MW）机组消防系统项目 6）谏壁电厂（2×300MW）机组消防系统项目简7）垞城电厂（2×135MW）机组灭火系统项目 8）射阳港发电厂（2×135MW）机组灭火系统项目历9）盛泽电厂（2×125MW）机组消防系统项目 单1） 遵守法纪、遵守现场的各项规章和制度 2） 有较强的责任感和事业心，按时到位 位3） 了解合同设备的设计，熟悉其结构，有相同或相近机组的现场工作经验，能够正确地进行现场指导 评4） 身体健康，适应现场工作的条件 价 单位：（盖章） 二○○六年八月设计人员情况表姓名王俊峰性别男年龄39民族汉政治面貌学校和专业大专职务一级项目经理职称工程师 工1）扬州第二发电厂（2×600MW）机组消防系统项目。
2） 常州国电（2×600MW）机组消防系统项目作3） 华电戚墅堰电厂（2×390MW）机组消防系统项目 4） 徐塘电厂（2×300MW）机组消防系统项目简5） 华能南通电厂（2×350MW）机组消防系统项目 6） 盐城发电厂（4×135MW）机组消防系统项目历7） 徐州大屯电厂（4×135MW）机组消防系统项目 单1） 遵守法纪、遵守现场的各项规章和制度 2） 有较强的责任感和事业心，按时到位 位3） 了解合同设备的设计，熟悉其结构，有相同或相近机组的现场工作经验，能够正确地进行现场指导 评4） 身体健康，适应现场工作的条件 价 单位：（盖章） 二○○六年八月设计人员情况表姓名李芳乐性别男年龄48民族汉政治面貌学校和专业大专职务一级项目经理职称工程师 工1）华能太仓（2×600MW）机组消防系统项目。
2）镇江电厂（2×600MW）机组消防系统项目作3）谏壁电厂（2×300MW）机组消防系统项目 4）徐塘电厂（2×300MW）机组消防系统项目简5）南通天生港发电厂（2×300MW）气体灭火系统项目 6）盐城发电厂（4×135MW）机组消防系统项目历7）垞城电厂（2×135MW）机组消防系统项目 单1） 遵守法纪、遵守现场的各项规章和制度 2） 有较强的责任感和事业心，按时到位 位3） 了解合同设备的设计，熟悉其结构，有相同或相近机组的现场工作经验，能够正确地进行现场指导 评4） 身体健康，适应现场工作的条件 价 单位：（盖章） 二○○六年八月工程人员情况表姓名黄康性别男年龄33民族汉政治面貌学校和专业南京机械专科学校机械专业职务工程部经理职称助工 工1）江苏阚山电厂（2×600MW）机组消防系统项目。
2）镇江电厂（2×600MW）机组消防系统项目 2）华能淮阴电厂（2×300MW）机组消防系统项目作3）谏壁电厂（2×300MW）机组消防系统项目 4）徐塘电厂（2×300MW）机组消防系统项目简5）华能南通电厂（2×350MW）机组消防系统项目 6）徐州大屯电厂（4×135MW）机组消防系统项目历7）垞城电厂（2×135MW）机组消防系统项目 单1） 遵守法纪、遵守现场的各项规章和制度 2） 有较强的责任感和事业心，按时到位 位3） 了解合同设备的设计，熟悉其结构，有相同或相近机组的现场工作经验，能够正确地进行现场指导 评4） 身体健康，适应现场工作的条件 价 单位：（盖章） 二○○六年八月工程人员情况表姓名芮海云性别男年龄27民族汉政治面貌学校和专业江苏省电大机电、机械职务工程部副经理职称助工 工1）常州国电（2×600MW）机组消防系统项目。
2）华能太仓（2×600MW）机组消防系统项目作3）华电戚墅堰电厂（2×390MW）机组消防系统项目 4） 谏壁电厂（2×300MW）机组消防系统项目简5） 太仓港环保发电厂（2×300MW）气体灭火系统项目 6） 南通天生港发电厂（2×300MW）气体灭火系统项目历7）盐城发电厂（4×135MW）机组消防系统项目 单1） 遵守法纪、遵守现场的各项规章和制度 2） 有较强的责任感和事业心，按时到位 位3） 了解合同设备的设计，熟悉其结构，有相同或相近机组的现场工作经验，能够正确地进行现场指导 评4） 身体健康，适应现场工作的条件 价 单位：（盖章） 二○○六年八月第五章 劳动力安排计划表工种、级别按工程施工阶段投入劳动力情况项目经理安全员质量管理员现场工程师材料管理员水电工电焊工调试人员配合验收注：我公司及时根据现场实际情况作相应调整，保证满足现场总体施工进度的要求。
第六章 施工管理工程施工管理主要包括施工成本控制、施工进度控制、施工质量控制、建设工程职业健康安全与环境管理、施工合同管理、项目信息管理等我公司将充分应用项目目标动态控制原理，根据工程要求和本工程的重要性，我公司确定了该工程项目管理的综合目标如下（具体措施详见相关章节）：1. 质量目标工程质量等级“优良”，符合各相关施工验收规范、标准的要求2.进度目标根据工程总体进度的安排工期及业主对工程的竣工要求编制施工计划控制好施工总进度计划、工期网络以及分项工程施工进度3.工程成本控制目标我们将始终站在业主的角度，树立工程全局概念，通过优秀的人才、科学的管理、先进的技术设备、经济合理的施工方案和工艺、科学的策划和部署、有效的组织、管理、协调和控制、使该工程成本和造价得到最为有效的控制；同业主、监理公司、土建施工方和工程相关各方共同努力，优化施工组织和安排，使工程各个环节衔接紧密，高效顺利地向前推进；从材料设备选型、材料供应商的选择、现场施工组织、管理、协调与控制等各个方面加强“过程”、“程序”和“环节”控制，追求“过程精品”，避免不必要的拆改、浪费、尽最大能力减少和节省工程成本和造价，使业主的投资发挥最佳的效益和效果。
通过长期的工程实践，我们充分认识到只有整个工程成本和造价得到良好的控制，才能对整个工程有利、对业主有利、对企业有利4.安全目标我公司采取切实可行的措施和充足的安全投入，通过严密的安全管理，确保施工现场不发生重大伤亡事故、火灾事故和恶性中毒事件，轻伤发生频率控制在千分之四以内；我们在该工程中将严格按照职业健康安全方针进行管理和组织施工5. 协作目标抢困难，让方便，识大体，顾全局，实现协作配合一流6.环境保护和文明施工目标在本项目上我公司将严格按照业主的各项管理规定执行，加强施工组织和现场安全文明施工管理，同时制定专项环境保护和文明施工措施并遵照执行第七章 主要施工方案、施工机械设备消防系统做为一个安全工程，是一套必须配备却不经常使用的必要装置，这就决定了它必须具备长期、稳定、可靠、准确、灵敏等诸多特性因此，施工方案的编制应科学合理，并应严格遵守如下规范：名 称标 准 号火力发电厂与变电所设计防火规范GB50229－2006建筑设计防火规范GB50016－2006二氧化碳灭火系统设计规范GB 50193-93（1999年版）气体灭火系统设计规范GB50370-2005IG-541气体灭火系统设计、施工及验收规范DBJ/T15-40-2005气体灭火系统施工及验收规范GB50263-97火灾及自动报警系统设计规范GB50116-98工业金属管道工程施工及验收规范GB50235-97火力发电厂设计技术规程DL5000-2000气体灭火系列及零部件性能要求和试验方法GA400-2002二氧化碳灭火系统及部件通用技术条件GB16669-1996二氧化碳灭火剂GB4396-2005洁净气体灭火剂灭火系统设计规范NFPA2001(2000年版)输送流体用无缝钢管GB/T8163其他相关的技术规范、标准。
一、气体灭火系统施工技术方案及措施Ⅰ、施工工序：图纸审核→施工人员进场→投料检验→支架制安→管道制安→试压冲洗→设备安装→防腐面漆→系统调试→自检验收→资料整理移交→竣工验收Ⅱ、施工方案1. 图纸会审技术交底会议针对消防系统的有关内容进行技术交底、明确并对图纸中部分内容作了相应的修改另外就施工中的技术要求作了说明，为以后的施工及协调作好事先安排2. 施工人员进场：施工管理人员、安全、质检及技术人员进场应通知建设单位，并得到建设方和业主的认可后方可进场3. 投料检验① 各种管材、电线电缆规格都应符合国家规范或设计中的相关要求，并对各种辅材的数量作统计，不足部分要补齐由专门仓库进行保管，并由专人统一管理，不同规格产品应分类摆放，不得混淆② 施工工具及测量调试的仪器仪表在使用前作相应的检验，发现小毛病应提前修复，并作日常的保养③ 消防系列产品、设备必须有产品合格证，消防许可证及其有关证件齐全后方可使用4.支架制安支架、吊架、防晃支架的型式、材质、加工尺寸等应符合设计要求和国家现行有关标准规定施工时按有关标准图集形式安装支架或吊架之间的距离不应大于下表的规定 公称直径（mm）1520253240506580100150距离（m）1.51.82.12.42.73.43.53.74.35.25.管道制安已镀锌的无缝钢管不宜采用焊接连接，与选择阀等个别连接部位需采用法兰焊接连接时，应对被焊接损坏的镀锌层做防腐处理。
管道穿过墙壁、楼板处应安装套管穿墙套管的长度应和墙厚相等，穿过楼板的套管长度应高出地板50mm管道与套管间的空隙应采用柔性不燃烧材料填塞密实 管道末端喷嘴处应采用支架固定，支架与喷嘴间的管道长度不应大于500mm 公称直径大于或等于50mm的主干管道，垂直方向和水平方向至少应各安装一个防晃支架当穿过建筑物楼层时，每层应设一个防晃支架当水平管道改变方向时，应设防晃支架7.试压冲洗灭火剂输送管道安装完毕后，应进行水压强度试验和气压严密性试验不宜进行水压强度试验的防护区，可采用气压强度试验代替气压强度试验的试验压力应为水压强度试验压力的0.8倍试验时必须采取有效的安全措施进行管道强度试验时，应将压力升至试验压力后保压5min，检查管道各连接处应无明显滴漏，目测管道应无变形灭火剂输送管道在水压强度试验合格后，或气压严密性试验前，应进行吹扫8、设备安装⑴框架安装：根据烟烙尽设计图要求将框架排列好；将集流管放在框架上，以找出框架排列的最佳位置并将框架定位；取下集流管，固定框架，框架排列应整齐、美观，并应固定牢固；框架表面应刷漆，漆面应光亮，均匀、美观，不得有流痕等缺陷 ⑵集流管、选择阀的安装：集流管安装前应清洗内腔并封闭进出口；集流管应固定在支、框架上，支、框架应固定牢靠。
选择阀应上紧保证密封，螺纹连接的选择阀在其螺纹连接处应加胶带，密封胶作辅助密封法兰连接的选择阀应采用2mm厚的硅橡胶密封圈密封安装选择阀时，不得损坏选择阀表面，操作手柄应安装在操作面一侧，其高度不应超过1.7m，若高于1.7m时，应采取便于操作的措施 ⑶安装贮瓶：安装前，应将烟烙尽贮瓶容器阀上手柄拆下贮瓶搬运时应轻搬轻放，搬运中宜直立，不得将贮瓶躺倒在地面上滚动，贮瓶排列应整齐、美观、高短应一致，手柄应朝向操作面；将贮瓶固定在框架上，固定应牢固将软管连接在容器阀上，连接应严密，螺纹连接处应加密封垫片⑷安装启动瓶：启动瓶在搬运过程中应轻搬轻放启动瓶安装在框架上，其压力表应朝向操作面，排列应整齐、美观，固定牢固⑸安装压力信号器、安全阀：将压力信号器的线焊好，螺纹连接处加密封圈密封将安全阀安装好，螺纹连接处应加胶带和密封胶作辅助密封⑹安装启动管道：按照设计图安装启动管道，气流单向阀和低压泄压阀⑺喷嘴的安装：喷嘴安装时应逐个核对其型号、规格和喷孔方向，并应符合设计要求9.防腐面漆明敷焊接钢管及铁件须除锈后刷防锈漆二度、红漆二度10、系统调试由控制柜给出打阀信号，用万用表测量电压不应小于22.8V，并测电流应符合电磁阀要求；将电磁阀线圈拆下，将电磁阀连接线接好；模拟火灾信号，报火警并延时30秒后，用万用表测量应有打阀电压送到，电磁阀线圈铁芯正常弹出；每个区均应进行自动、手动控制盒手动启动，手动控制盒紧急停止，灭火控制柜自动启动，灭火控制柜紧急停止各项试验。
模拟启动试验，模拟启动试验应包括启动贮瓶最多的区域；拆除电磁阀的安全挡板，将与欲试验区域相对应的电磁阀的线接好并将该电磁阀启动管道接头接好，使试验防护区的火灾探测器按受模拟火灾信号；启动装置应正常启动，选择阀应正常打开，容器阀启动缸顶杆应正常顶出；有关的声、光报警装置均能发出符合设计要求的正常信号；检测后，将所有设备复位，将连接线拆下一头，并将电磁阀与启动管接头拆下接线：将电磁阀的线和压力信号器的线接入接线盒，接线采用接线端子，线应穿金属软管，金属软管排列整齐，与接线盒连接采用软管接头接线时，只接一个头，空一头，待移交后再接试验：模拟启动试验；模拟喷气试验，将被试验电磁阀的安全挡板拆除并将被试验电磁阀的线接好，启动管道接头接好；将被试验的气体贮瓶容器阀上的手柄装好；使被试验防护区的火灾探测器接受模拟火灾信号；报火警后延时30秒，启动瓶正常启动，选择阀应正常打开且所有被试验的气体贮瓶全部正常打开，灭火剂应能正确释放到被试验防护区，且能从被试验防护区的每个喷嘴喷出，贮瓶间内的设备和气体输送管道无明显晃动和机械损坏，各连接处无气体泄漏；声光报警信号、放气显示信号应正确；试验后将电磁阀接线拆下一头，电磁阀与启动管道接头拆下，其余各部件复位。
11. 自检验收在调试结束后，施工技术人员再对整个系统进行一次全面的检查，发现问题及时纠正，直至所有项目自我检查全部良好为止12. 资料整理移交在竣工验收后应准备好各种资料：文件、图纸及施工记录，中间验收报告及有关证件对更改项目及图纸变动都应有多方主管的签字材料，将其整理成册归档，准备移交业主13. 竣工验收① 在消防主管部门的监督下，由施工方、业主、监理单位等主管人员及技术人员采用全检或抽检的方法对系统工程进行分项检查验收不合格的分项需及时更改，直至合格为止，并在竣工分项验收报告单上签字认可等所有分项检验合格后，办理工程竣工验收单并作竣工验收报告文件，由参加验收的所有单位签字认可② 绘制竣工图，将整理好的资料及竣工验收单交付业主办理交接手续Ⅲ、施工机械、设备计划需要量序号名称单位数量备注1电锤台12混凝土开孔机台13冲击电钻台24台钻台25套丝机台26电焊机台17气割机台18型材切割机台111手动葫芦台112便携电缆盘只313对讲机只614电动试压泵台115管道冲洗机台1第八章 质量保证体系及措施本公司的特点：1. 本公司有一套完整的从事同类工程项目的安装、调试维护的技术队伍2. 专业技术人才门类齐全，高、中、初级人才结构完整。
3. 从事专业消防工程4. 可以承接从安装设备，调试开通直到长期维修服务的各项工程，让用户放心5. 本公司按照ISO-9000系统《质量管理和质量保证标准》配备专职质监人员，检测人员和安全监察人员进行工程质量管理在履行工程合同中，有健全的安全管理、技术管理、计划经营管理、材料管理、财务管理，并在制度上加以保证质量保证手册编制说明：本手册是在合同环境下向需方和第三方证实公司的质量体系，满足合同质量要求和社会要求的规定本手册依据GB/T19002-ISO9002《质量体系－生产和安装的质量保证模式》，简要阐述了本公司符合该标准的所有各项要求保证工程施工和人员的安全1、质量方针本公司的质量方针：把本工程定为优良工程本公司承接的工程应达到“精心组织，严格管理，优质服务，确保质量”的承诺是与设备的制造、工程设计、施工及验收技术规范、检验及评定标准，质量体系文件规定的质量水平相一致的，并符合以下条款规定：施工中保证充分发挥设备与设计所具有的高可靠性和可维修性符合政府法律条例和标准的规定保证充分发挥设备与设计所具有的安全、经济运行性能和使用性能保证工程竣工，按期交付使用公司所有部门和员工必需遵守本方针的规定，每一个人的职责准则是“第一次就把工作做正确”.财力首先用于预防缺陷、纠正措施，并致力于识别、消灭产生的根本原因。
积极吸收国内外消防设备安装工程先进经验和采用新的标准，向行业的先进水平迈进质量目标：分项工程合格率100％；分项工程优良品率：≥90％；系统调试、开通达到制造厂、消防自动报警和自动灭火施工验收规范的规定2、组织机构和职责2.1引言有关行政和质量管理组织机构以及供方代表的任何权限都有明确的规定，目的是为了确保贯彻实现本公司的质量方针2.2适用范围本章程序适用于火灾自动报警系统、火灾自动喷淋灭火系统、气体自动报警灭火系统、泡沫灭火系统、灭火器等成套设备、系列产品的安装施工，对工程质量有影响的管理，操作和检验人员2.3责任和权限领导责任和权限A.总经理：对质量方针的制定与实施，质量体系的建立、完善、实施和保持负全责，主持管理评审，并和企业总经营方针协调一致，以保证实现任期目标B.副总经理：参与制订和落实质量方针，在分管范围内保证质量要素受控，质量体系有效运行C.总工程师：参与制订质量方针和质量体系有效运行，实施管理，并对质量保证负全责D．总经济师和总会计师：参与制订质量方针和质量体系的实施，对质量经济的适应性负责，在达到规定的质量水平的前提下，努力降低工程造价E.部门责任和权限公司全面质量管理方（质保部）办公室：制订和实施质量方针的全部管理职能，协调企业全部质量，保证任务和活动，并参与策划、运行和评价的实施。
代表公司对外进行质量管理联络工作，组织员工开展群众性质量管理活动代表公司与需方，政府质量监督部门进行业务联系工程技术部参与制订和落实质量方针和质量体系的实施，参与质量策划，运行和评价的实施制订能满足施工规定的质量要求的施工工艺与技术措施，保证工程质量，使质量要素受控，在质量体系内有效运行2．4管理者代表总工程师作为经理的全权代表，参与制订质量方针和体系有效运行，实施管理，并对质量保证负全责2．5．管理评审2．5．1．公司每年由经理或总工程师以经理名义组织一次管理评审，以评价现行质量体系的适合性，对不适合的部分进行相应的改进2．5．2．公司现行质量组织机构作重大变动等环境变化时，及时组织评审，对质量体系采取纠正措施和改进措施，保证质量体系有效性2．5．3．评审记录评审记录和报告列入短期档案保存3、文件和资料控制3．1．引言以实施对质量体系有效运行起作用的活动的各个场所，都得到相应文件的有效版本，及时收回作废文件通过文件更改控制，保证文件的适用性3．2．职责公司办公室档案组负责文件和资料控制的实施文件归口部门负责文件编制审核或审定，修改和再版审核，经理或总工程师负责文件体系等重要文件的批准。
3．3．归口部门组织文件编审，应经授权人员批准3．4．文件由公司办公室档案（资料）组统一分发，标记，收集，编目归档，贮存，收回和处理3．5．设计更改设计更改出设计修改单或工程联系单，经授权人员审批签证4.采购4．1．引言公司所采购的装置性材料、设备、加工件是向需方提供工程实体的基础，所以必须保证采购的物资符合规定的要求，并对分供方进行有效控制4．2．职责物供部负责采购活动的实施4．3．采购物资的验证4．3．1．采购物资的验证方式由合同明桷规定，如合同规定需方在货源处验证，还必须在采购合同中写明对产品验证的特殊条款，以便分供方作出安排4．3．2．分供方提供物资不符合规定要求均必须签发不符合项报告单，所有不符合项报告单均要进行整改验证封闭，以判定分供方提供产品是否符合规定要求4．3．3．采购物资的验证延续至安装施工全过程，在进一步检验和试验中发现质量问题，由物供部签发不符合项报告单，通知分供方进行处理5.工序控制工序控制包括安装施工过程的质量控制，物资控制及可追溯性，设备控制和维护保养，特殊工序，文件，工艺更改的控制，验证状况的控制和不合格品的控制对影响工序质量主导因素进行控制，以保证工程的安装施工质量。
6.检验和试验6．1．引言为了确保工程安装施工质量符合设备制造图纸，施工图纸及其技术规范，技术条件，质量检验及评定标准，在工程安装施工质量形成过程中必须开展检验和试验的质量控制活动以保证不合格物资不安装施工，不合格工序不转序，不合格项目不竣工移交6．2．质量控制点编制工程开工前，编制质量控制点明细表，并和需方协商，取得统一意见，充分考虑双方的质量风险和经济利益相一致的原则6．3．进货检验6．3．1．装置性材料和设备按规定进行检验和试验有检验状态标识，保证合格的材料，设备投入安装施工6．3．2．进货检验不合格品管理对进货检验发现的不合格，物供部负责对外交涉，签发不符合项报告单，处理后批证认可6．3．6．制造厂提供的质量控制和质量合格证明文件，进货检验后原则上首先由本司负责保管和使用6．4．工序检验和试验6．4．1．工序检验和试验按质量检验及评定标准和有关施工及验收技术规范进行，未经检验和试验合格的产品不转入下道工序6．4．不合格项管理6．4．1．在工序检验和试验发现不合格项时，由质量检验部门签发不合格项报告单6．4．2．不合格品作出标记，并和合格品隔离存放6．5．检验和试验记录6．5．1．制造厂提供的合格证明、质保书、产品说明书、检验报告，物供部按系统汇编移交需方。
6．5．2．现场的检验和试验记录经汇编出版加以保存，保证可追溯性7.检验、测量和试验设备的控制对用以证实工程安装施工质量特性值是否符合规定要求的检验、测量和试验设备均进行控制，校准和维护，保证所有设备的测定不确定度已知，且测量能力满足要求8.不合格品的控制8.1. 对不合格品进行标记、隔离、评价、处理和记录，保证不使用不合格品8.2. 检验或试验人员，开出不合格报告单，按规定的审批、传递、通知受影响的有关部门或需方，并按规定对不合格品进行分析、评价，确定回用、返修、返工或报废9.纠正和预防措施9．1．引言查明导致现存的不合格、缺陷或其他不合要求情况的原因，并研究纠正和预防措施，验证其有效性，据此制订、修订有关技术措施或程序9．2．适用范围本章程序适用于安装施工全过程对不合格品及不合格项采取的措施9．3．职责各职能部门负责制定纠正和预防措施并实施，由各主管部门负责有效验证9．4．调查不合格品查明原因：9．4．1．对不合格品查明原因9．4．2．对全部过程进行现状分析，查明和消除不合格品的潜在原因，找出重点加强控制的关键项目和影响的主要原因9．4．3．质量审核人员签发的不符合项报告单，各职能部门必须认真分析找出主要原因。
9．5．提出预防措施，纠正措施和实施各职能部门对产生不合格品和不符合项的原因，根据风险程度，制订预防措施、纠正措施和组织实施9．6．跟踪和验证对纠正有效，有纠正措施涉及到体系文件的更改，则修订有关文件并加以记录9．8．将所采取预防措施的有关信息提交给管理评审10.质量记录10.1. 标记、收集、编目、归档、存贮、保管和处理是做好质量记录并安全地贮存和维护的重要环节，根据合同要求，向需方提供整个寿命期内的工程安装施工质量情况证明10．2．需要控制的质量记录安装技术记录 检验和评定报告试验和鉴定报告 签证单审核报告 校准数据设计和设备更改通知单或会议纪要合同规定由制造厂提供的质量纪要合同评审记录10．3．质量记录的标记、收集、分类编目、登记、建帐对质量记录的标记、收集、分类编目、登记和建帐或移交卡入库保管，按程序进行11.内部质量审核11．1. 定期实施质量审核，以确定质量活动和有关结果是否符合计划安排和达到预期目标，以及这些安排是否有效贯彻，对于实现质量目标是否合适11．2．不符合项报告审核中发现的任何不符合项，与受审核取得共识，并签发不符合报告11．3．决定和纠正措施责任部门接到不符合项报告，按期尽快作出决定和采取纠正措施。
11．4．不符合项报告的纠正措施，审核组长负责跟踪和验证实施效果，并签证认可11．5．每次审核均编制审核报告12.培训12．1．培训是使全体员工增强质量意识，掌握提高工程质量的相关知识和技能12．2．从事影响质量活动的全体人员，包括各级领导人员、工程技术人员、管理人员和生产人员12．3．从事特殊工作人员的资格培训质量审核，质量检验，计量检定，金属试验，电气试验，仪表校验，技术监督以及焊工起重，架子工，驾驶员等人员均经过专业技术或安全培训，取得资格，并按规定进行复证培训13.服务13.1．本公司坚持“用户第一”，实施工程竣工移交后的服务工作，保证安装施工质量满足安全性、可靠性、可用性、可维修性的要求13．2．培训服务根据用户要求或合同规定为用户培训运行管理及维修检修人员，组织讲座由技术人员授课，安排有丰富实践经验的施工人员负责关键项目安装13．3．试运行服务试运行期间负责派遣专业施工人员消除安装原因造成的运行故障13．4．用户回访组织用户回访，必需时派遣专业组进行维修或提供运行维护指导，整理用户意见，建立用户档案14.统计技术14．1．引言采用统计技术是验证质量达到规定要求的有效手段，并可揭示质量管理中各种数据隐含的规律性，有助于质量体系的有效运行。
14．2．适用范围本章程序适用于工程质量形成全过程的质量特性的验证和质量改进活动14．3．职责企业管理办公室负责统计技术的选用14．4．本公司采用的统计方法：调查法：图示法：统计取样检验或全数检验15. 避免施工对公众利益的损害我公司在进行本合同规定的各项工作时，应保障发包人和其它人的财产和利益以及使用公用道路、水源和公共设施的权利免受损害，并负责自行处理因此引起的行政处罚和索赔16.现场施工配合与协调我公司按监理人的指示有义务为其它人在本工地或附近实施与本工程有关的其它各项工作提供必要的条件，主要包括（但不限于）：(1) 及时提供或移交工作面，并为其他承包人提供方便和配合2) 保证相邻界面的质量和安全3) 避免损坏我公司提供的公用设施和影响相邻标段的施工4) 避免损坏其他承包人的设施和安装的仪器、设备等如因我公司的责任使上述设施、仪器、设备受到损坏或破坏，则我公司承担一切责任和费用5) 为其它标段提供交通通道、交叉工作面的作业场地为其他承包人提供帮助需要补偿时，由双方协商解决协议不成时，则由监理人作出决定，有关各方遵照执行产生矛盾时，服从监理人的协调决定17.工程维护和保修工程未移交甲方前，甲方负责照管和运行维护，移交后我公司承担保修期内的缺陷修复工作。
若工程移交证书颁发时尚有部分未完工程需在保修期内继续完成，则我公司还应负责该未完工程的照管和维护工作，直至完工后移交给甲方为止我公司负责照管和运行维护期间，由于我方原因使用的设备、仪器仪表、工器具、备品备件等损坏或丢失的，由我公司负责赔偿并修复18.完工清场和撤离我公司在合同规定的期限内完成工地临时设施拆除、场地清理或听候监理人处置，并按期撤退其人员、施工设备和剩余材料19.报告事故我公司在重大安全或质量事故发生后，立即以最快的方式通知监理人，并向监理人报告事故的详细情况此规定不免除我公司按正常事故报告制度规定的应负有的义务和责任20.健康和安全我公司自费采取有效的措施，保证其职工的健康和安全，保证合同期间的营地、住房区和工地有医务人员、急救设备和必需品，满足必要的福利和卫生要求，并应防止传染性疾病的传播21.服从管理我公司应服从地方政府成立的履行其政府职能的施工区管理机构的协调和管理我公司应严格执行甲方制订的有关质量、安全、文明施工以及信息等管理办法22.服从发包人规划我公司的营地建设、设备临时仓库布置、户外设备堆放、供水和供电线路等布置应严格按照甲方的规划施工未经甲方批准，我公司不得随意改动。
23.其它一般义务和责任我公司须按监理人指示负责拆除、清理已征用土地上原有设施我公司在工地配备一定容量的备用电源，作为因甲方施工供电中断时的应急电源我公司不得因施工供电中断向甲方提出工期和费用索赔第九章 安全保证体系及措施一、安全工作目标：1、通过对员工进行安全的宣传教育和培训，不断增强员工安全意识，提高自我防护意识的防护技能2、时有效的发现的消除隐患，确保六项重大事故为零，即：重大火灾、重大爆炸、重大设备、重大生产、重大交通、重大人身伤亡事故为零3、努力实现无事故、无污染、无身体伤害，在安全管理上创一流施工企业的目标4、我公司认真采取施工安全措施，确保工程和由其管辖的人员、材料、设施和设备的安全，并采取有效措施防止工地附近建筑物和居民的生命财产遭受损害5、本项目安全文明生产工作实行目标管理，努力实现人身死亡和重大责任事故“双零目标”杜绝以下五种事故：1) 重大人身伤亡事故；2) 重大施工机械设备损坏事故；3) 重大火灾事故；4) 重大交通事故；5) 重大环境污染事故和重大垮(坍)塌事故二、安全管理体系：安全管理体系主要包括安全管理机构、安全管理制度、安全管理技术和安全教育培训等方面。
通过组建完整的信息网络安全管理机构，设置安全管理人员，规划安全策略、确定安全管理机制、明确安全管理原则和完善安全管理措施，制定严格的安全管理制度，合理地协调法律、技术和管理三种因素，实现对系统安全管理的科学化、系统化、法制化和规范化，达到保障施工工程安全的目的安全管理体系结构图三. 我公司安全文明管理职责1) 坚持“谁施工、谁负责”的原则，对工程安全文明生产负责，认真执行国家及行业主管部门颁发的安全生产法规和规定 2) 按照国家、行业主管部门的规定及要求，建立健全安全生产保证体系和安全生产监察体系，设立专职安全管。
