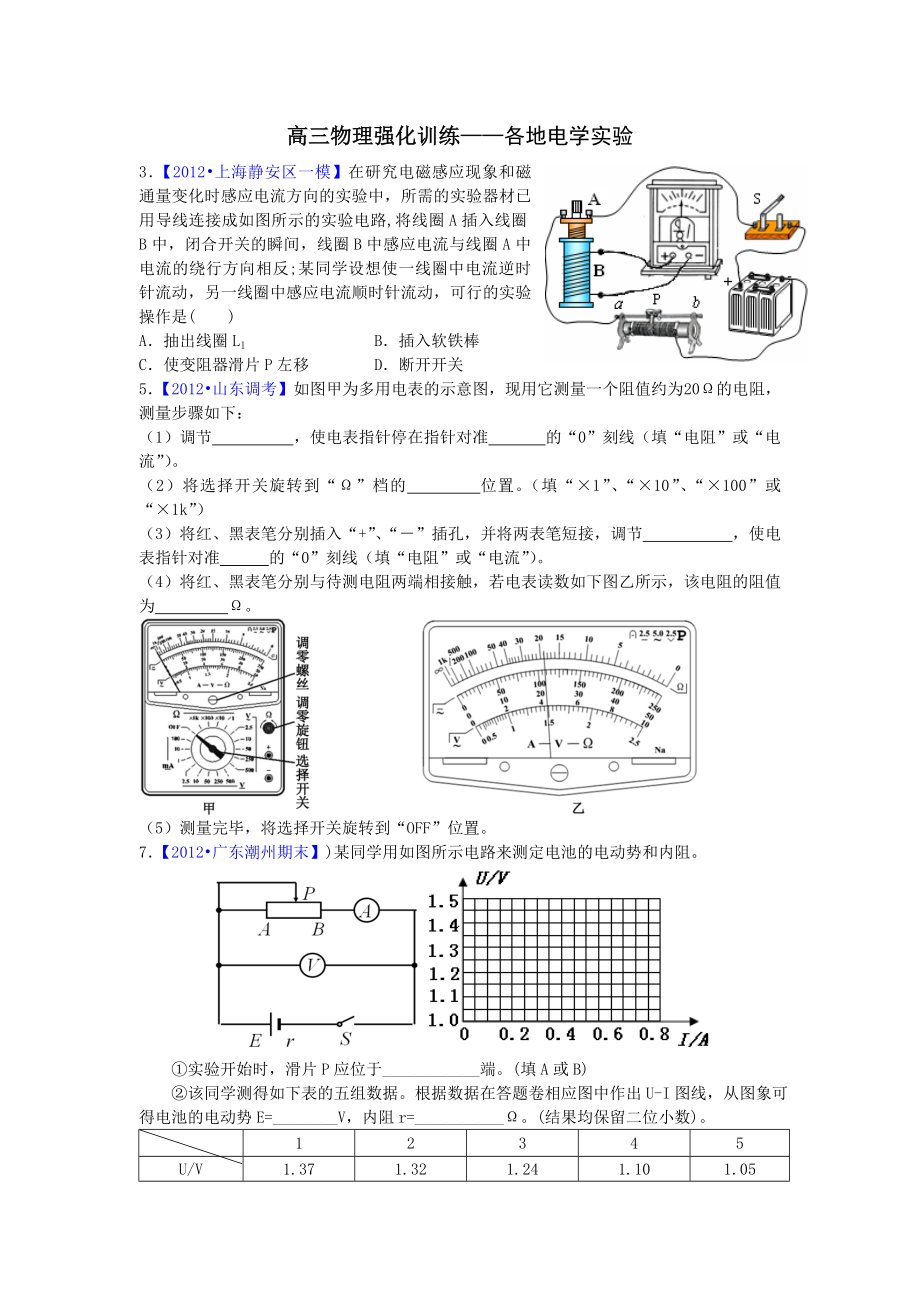

高三物理强化训练——各地电学实验3．【2012•上海静安区一模】在研究电磁感应现象和磁通量变化时感应电流方向的实验中，所需的实验器材已用导线连接成如图所示的实验电路,将线圈A插入线圈B中，闭合开关的瞬间，线圈B中感应电流与线圈A中电流的绕行方向相反;某同学设想使一线圈中电流逆时针流动，另一线圈中感应电流顺时针流动，可行的实验操作是( )A．抽出线圈L1 B．插入软铁棒C．使变阻器滑片P左移 D．断开开关 5．【2012•山东调考】如图甲为多用电表的示意图，现用它测量一个阻值约为20Ω的电阻，测量步骤如下：（1）调节 ，使电表指针停在指针对准 的“0”刻线（填“电阻”或“电流”）2）将选择开关旋转到“Ω”档的 位置填“×1”、“×10”、“×100”或“×1k”）（3）将红、黑表笔分别插入“+”、“－”插孔，并将两表笔短接，调节 ，使电表指针对准 的“0”刻线（填“电阻”或“电流”）4）将红、黑表笔分别与待测电阻两端相接触，若电表读数如下图乙所示，该电阻的阻值为 Ω。
5）测量完毕，将选择开关旋转到“OFF”位置7．【2012•广东潮州期末】)某同学用如图所示电路来测定电池的电动势和内阻 ①实验开始时，滑片P应位于____________端填A或B) ②该同学测得如下表的五组数据根据数据在答题卷相应图中作出U-I图线，从图象可得电池的电动势E=________V，内阻r=___________Ω结果均保留二位小数)12345U/V1.371.321.241.101.05I/A0.120.200.310.500.578．【2012•山西期末】为了测量一节干电池的电动势和内阻，某实验小组按下图甲所示的电路图连好实验电路，合上开关，电流表和电压表的读数正常，当将滑动变阻器的滑片由A端向B端逐渐滑动时，发现电流表的示数逐渐增大，而电压表的示数接近1.5V且几乎不变，直到当滑片滑至临近B端时电压表的示数急剧变化，这种情况读出的电压值、电流值在U-I坐标轴上分布不均匀，出现上述情况的原因是 ，改进方法是 改进后，测出几组电流、电压的数值，并画出如下图乙所示的图象，由图象可知，这个电池的电动势为E＝ V，内阻r＝ Ω。
甲交流输出直流输出9．【2012•浙江高三调考】用伏安法测量金属丝的电阻（阻值在3至9Ω之间），现提供图7甲所示的实验器材．实验要求获得多组数据，且金属丝上所加的电压须从零开始V乙（1）请在图甲中选择必要的器材，并进行连线2）某次实验测量时，两表均选用小量程表面刻度及指针如图7乙所示，则该金属丝的电阻值为 ． 10．【2012•安徽模拟】待测电阻的阻值约为20Ω，现要测量其阻值，实验室提供器材如下： A.电流表（量程150mA，内阻约为10Ω） B.电流表（量程20mA，内阻r2＝30Ω） C.电压表（量程15V，内阻约为3000Ω） D.定值电阻＝100Ω E.滑动变阻器，最大阻值为5Ω，额定电流为1.0A F.滑动变阻器，最大阻值为5Ω，额定电流为0.5A G.电源，电动势＝4V（内阻不计） H.电键及导线若干 （1）为了使电表调节范围较大，测量准确，测量时电表读数不得小于其量程的，请从所给的器材中选择合适的实验器材_______________________（均用器材前对应的序号字母填写）； （2）根据你选择的实验器材，请你在虚线框内画出测量Rx的最佳实验电路图并标明元件符号； （3）待测电阻的表达式为Rx＝________________，式中各符号的物理意义为_______________________________________________________________________________ 11．【2012•湖北重点中学联考】某待测电阻Rx（阻值约20Ω）。
现在要较准确地测量其阻值，且测量时要求两电表的读数均大于其量程的1/3，实验室还有如下器材：A．电流表A1（量程150mA，内阻r1约为10Ω）B．电流表A2（量程20mA，内阻r2=30Ω）C．定值电阻R0（100Ω）D．滑动变阻器R（0至10Ω之间）E．直流电源E（电动势约4V，内阻较小）F．开关S与导线若干（1）在右图中虚线框内画出测量电阻Rx的电路图，并将图中元件标上相应符号；（2）用已知量和一组直接测得的量写出测量电阻Rx的表达式为 13．【2012•河北省唐山市高三理综摸底】现要测定一个额定电压4.2V，额定功率1.5W的小灯泡的伏安特性曲线现有器材：直流电源E（电动势4．5V，内阻不计）；电压表（量程4．5V，内阻约4×l04Ω）；电流表A1（量程250mA，内阻约为2Ω）；电流表A2（量程400mA，内阻约为1Ω）；滑动交阻器（最大阻值约10Ω），电键S，导线若干 （1）如果既要满足测量要求，又要测量误差较小，应该选用的电流表是____； （2）在空格内设计出实验电路图，要求电路图既要满足测量要求、又要误差较小； （3）结合实验中所描述的图象， P点小灯泡的电功率为 。
15．【2012•河北省正定中学调考】某兴趣小组为了测量一待测电阻Rx的阻值，准备先用多用电表粗测出它的阻值，然后再用伏安法精确地测量．实验室里准备了以下器材: A．多用电表 B．电压表Vl，量程6V，内阻约10kΩ C．电流表Al，量程0．6A，内阻约0．2Ω D．电流表A2，量程3A，内阻约0．02Ω E．电源：电动势E=12V F．滑动变阻器Rl，最大阻值10Ω，最大电流为2A G．滑动变阻器R2，最大阻值50Ω，最大电流为0．1A H．导线、电键若干（1）在用多用电表粗测电阻时,该兴趣小组首先选用“×10”欧姆挡，其阻值如图甲中指针所示，为了减小多用电表的读数误差,多用电表的选择开关应换用 欧姆挡；图乙图甲（2）按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图乙中指针所示，则的阻值大约是 Ω；（3）在用伏安法测量该电阻的阻值时，要求待测电阻的电压从0开始可以连续调节，则在上述器材中应选出电流表和滑动变阻器分别是 （填器材前面的字母代号） ；（4）在虚线框内画出用伏安法测量该电阻的阻值时的实验电路图．20．【2012•湖北黄冈期中】实际电流表有内阻，可等效为理想电流表与电阻的串联。
现在要测量实际电流表的内阻供选择的仪器如下：A．待测电流表（，内阻约300Ω） B．电流表 （，内阻约100Ω）C．电压表V1（量程6V） D． 电压表V2（量程15V） E．滑动变阻器 （Ω） F．滑动变阻器 （Ω） G． 定值电阻（300Ω） H． 定值电阻（10Ω） I． 直流电源（E=3V） J． 电键S及导线若干 1）请选择合适的器材设计实验电路，并把电路图画在方框中 （图中表明所选器材）（3）根据测量所得物理量有= 。
