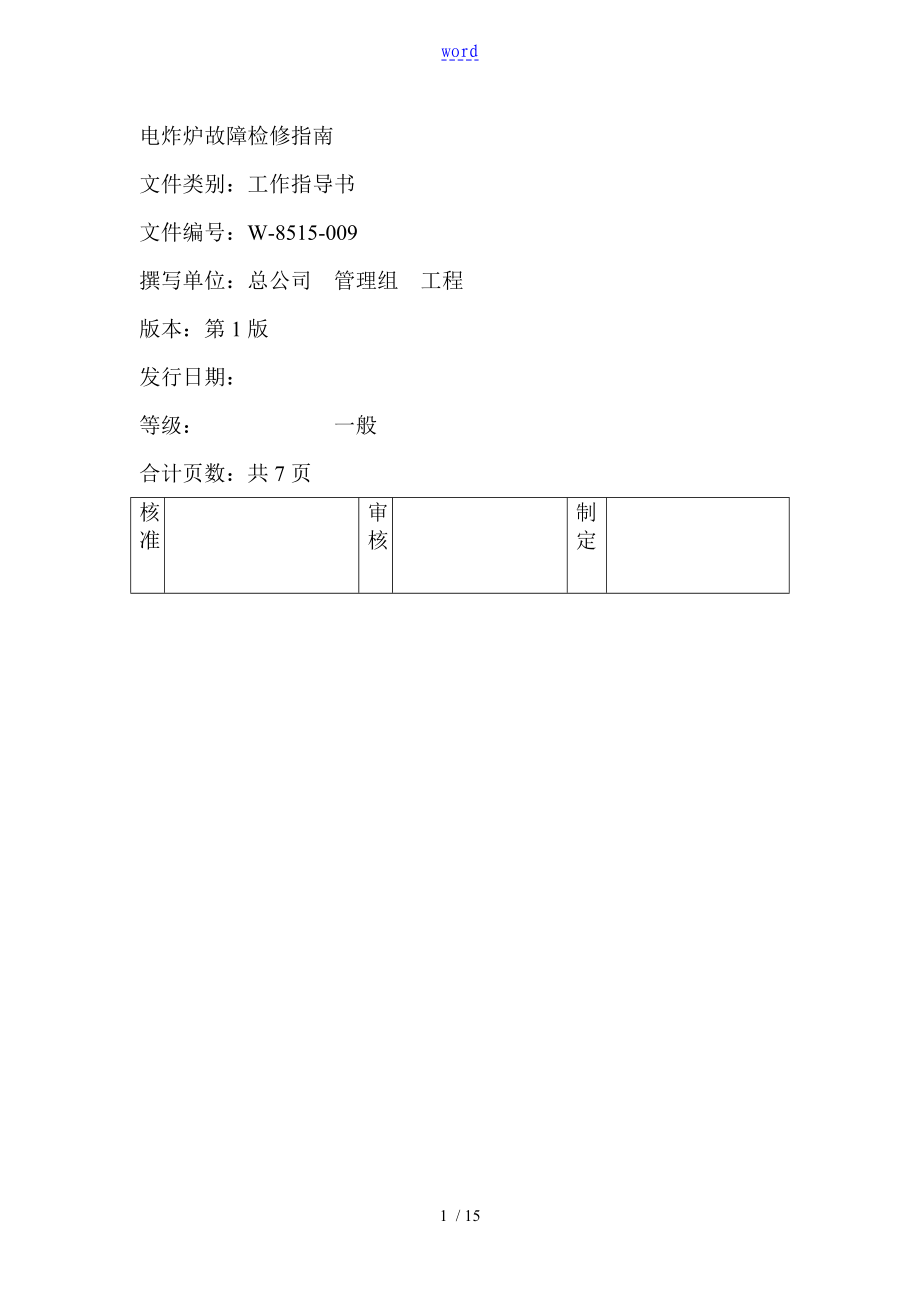

word电炸炉故障检修指南文件类别:工作指导书文件编号:W-8515-009撰写单位:总公司 管理组 工程版本:第1版发行日期:等级: 一般合计页数:共7页核准审核制定修改日期修改页次修改版序修改版本更改容提要1目的2围3职责4作业容4.1 H14/H17/H22系列电炸锅使用故障检修流程图及说明4.2 预防性维修保养4.2.1每天清洗煎炸锅里外4.2.2每周清洗锅缸和加热器一次4.2.3每周清洗可拆卸零部件4.2.4每月一次检查使用模拟控制器的炸锅 4.3置滤油系统故障检查流程图及使用说明5附件1目的: 制定本手册作为设备管理维护人员对H14/H17/H22系列电炸锅进行检查、保养、维修的指南,也可作为门市工作人员操作参考2围: 设备管理维护人员对电炸锅设备进行检查、保养、维修、测试和门市工作人员操作参考使用3职责: 设备管理维护人员及门市工作人员参考手册,维护设备正常运行,保障门市工作顺利进行4作业容:4.1 H14/H17/H22系列电炸锅使用故障检修流程图及说明4.1.1 H14/H17/H22系列电炸锅使用故障检修流程图及说明 A从每种状态的起始处开始测试。
B正常操作(每个方框后的“YES”(是))按箭头指示方向操作 C异常操作(“NO”(不是))按箭头指示方向操作,你会找到解决问题的步骤总是从第一个状态开始,以下各步按顺序警告:电气设备的检查测试和修理应由合格的服务人员来执行服务前要拔掉电源插头,除非需要进行电气测试危险:进行电路测试时要格外小心火线不要暴露在外4.1.2 H14/H17/H22系列电炸锅使用故障检修流程图如下所示:断电状态把ON/OFF开关置于OFF位↓1.炸炉电源插头未插上接口板上2. 12伏变压器失效的LED1是→否→3.接口板(LED2)失效否亮4.导线破损或接线不当↓是接口板上的1. 24伏变压器失效LED1是否亮→否→2.接口板(LED1)失效↓是 3.导线破损或接线不当所有部件1.计算机/控制器故障是否断开→否→2.接线不当或断路↓断电状态正常 计算机 1.##被显示出,表明油温在设定值的华加热状态 氏21度(摄氏12度)之接通炸炉对加热模式进 2. HI表示油温大于设定值华氏21度(摄行初始化并把温度至少 氏12度)或更高设置到油温以上华氏45度 3.HOT表示油温大于华氏410度(摄↓是 氏210度)加热灯亮(在熔油周期中加热灯会循环亮 有问题灭。
电脑板交替或→否→恒定显示LO:控制器电源灯亮↓↓ 模拟控制器↓A. 油温超过可接受的围B. 温度测量电路包括探头中出现问题↓ 数字控制器1. HOT表示油温超过可接受的围2. PROB表示温度测量电路和探头的问题3. HELP表示锁定有问题4. 控制器故障5. 导线破损或接线不当6. H22炸炉主保险丝烧断↓↓ 故障或短路对于全槽炸锅LED6是1.高温限制器开否亮?对于分槽炸锅,→否→2.排油阀微动开关开LED6或LED5是否都3.导线破损或接线不当↓是 4.锁定继电器故障24伏电压是否加到锁1.锁定继电器故障定接触器接触器头是2.导线破损或接线不当3.接口板故障↓是 4.锁定接触器故障当加热指示灯闪亮时,1.加热继电器故障LED4是否亮?对于分2.导线破损或接线不当槽炸锅,LED4和3是3. 接口板故障否亮?↓是24伏交流电压是否加到1. 加热继电器故障加热接触器,加热接触器2. 导线破损或接线不当。
是否合上?3. 接口板故障↓是 1.电源插头未插上加热器是否发热?是否2.墙上的断路器跳闸有适当的电流?3.加热接触器故障↓是 4.加热器故障↓是 5. 导线破损或接线不当加热器是否持续发热?6.接线不当是否维持适当的温度加热器指示灯,但炸锅停止加热在熔油周期中会循环—高限制器失效或安装不正确发热)?—加热接触器或锁定接触器故障↓是 —炸锅加热至高限制器跳闸加热状态正常—加热器故障—加热接触器故障4.2预防性维修保养4.2.1每天清洗煎炸锅里外 用干燥清洁的抹布清洁炸锅箱擦拭所有够得着的金属表面,清除部件上堆积的油迹和灰尘 用一块清洁沾有洗调剂的湿布,清洗炸锅的外面然后用干净的抹布擦拭4.2.2每周清洗锅缸和加热器一次 当心:不要在锅缸空的情况下使用炸锅 煮锅:在注油之前按下列步骤清洗锅缸: A在启动炸炉(置于ON(开))以前,关闭炸锅泻油阀,装进冷水和炸锅“N”油脂清洗剂混合液,配置混合液时参照。
参照外壳上说明 B按动炸锅ON/OFF(开/关)启动炸锅,对于温控器,将熔油开关置于OFF C将温控器旋扭或数字控制器调到华氏200度(摄氏93度)或根据编程说明,将电脑板设置为煮锅操作 D慢慢煮熬溶液45分钟到一小时,在煮锅期间不要让水位低于锅的油标已下 当心:不要让炸锅无人看管如果炸锅无人看管,煮液可能起泡并溢出,在出现煮沸现象时,通过按ON/OFF(开/关)键关掉炸锅.按电脑板ON/OFF开关或转动控制器旋钮关闭炸锅. E加入2加仑水,排出溶液并彻底清洗炸锅缸. F重新在锅缸中注满清水.冲洗锅缸两次,排出并用干净的湿毛巾擦拭,在锅缸注满炸油以前彻底清除所有水迹.4.2.3每周清洗可拆卸零部件: 用一块清洁的干抹布擦拭所有可拆卸的零部件.用一块占有炸锅清洁剂的干抹布清除零件件上的油垢,在重新装上之前用清水彻底清洗零部件然后擦干.±华氏5度(±摄氏2度)的围之如偏离此围,参观相应温控器装置的核准说明进行校准4.3置滤油系统故障检查流程图及使用说明 4.3.1置滤油系统故障检查流程图及使用说明 A从每个情况开始处进行测试设置。
B正常操作(“YES”在每一个判断以后)按该页上顺序向下进行 C异常操作(一个“NO”(不)应答)部分在该页右面你将发现判别问题的步骤 始终从第一种情况开始,然后按顺序进行每一步骤 警告:检验、测试和维修电动设备应该由合格的服务人员完成除了要求进行电器实验外,在服务之前应先拔去该装置的电源 危险:在电气电路实验期间要非常小心使用带电电路会暴露断电状态 1.没有线电压加热带是→否→A炸锅电源线上无电源否温/热B断路或者是接线不正确↓是 2.加热带失效断电状态正常马达启动 1.线电压没有接到马达上瞬间转动滤油机操作手A断路或者是接线不正确柄到(开)的位置B继电器未吸合↓1)没有24伏电压启动吗?→否→2)断路或者是接线不正确↓是 3)油微动开关断开或失效马达启动正常4)24伏变压器故障C继电器故障2.过热跳闸3.堵塞以至无法启动4.马达故障滤油系统操作 没有油返回安装滤油箱组件排除炸油1.从到炸锅的回油管路阻塞或绞结。
然后转动所选锅缸上的手2.回油阀位置不对柄到ON(开)的位置3.排放盘止回阀阻塞或塞住↓4.回油管阻塞油是否回到→否→ 回油缓慢所选锅缸1.从到炸锅的回油管路阻塞或绞结↓是 2.回油阀位置不对滤油系统操作正常3.排放盘止回阀阻塞或塞住4.回油管阻塞5.O型环遗失或失效7. 不恰当的纸/垫片8. 滤油板堵塞 油回到错误的锅缸1. 转动了错误的过滤手柄2. 回油阀位置不正确3. 回油阀故障5附件 共3页 附件一 电炸炉故障查检记录(定期保养) R-8515-017-1A 附件二 电炸炉故障查检记录(故障检查) R-8515-018-1A 附件三 控制系统故障原因分析门市: 检查项目日期 情况控制可视窗口校验紫外线灯(每天)检查悬吊的管路泄露(每天)清洗设备外表面(每周)处理意见签字注:正常完成以√表示,出现问题记录并处理门市: 检查项目日期 情况断电状态加热状态置滤油系统故障检查处理意见签字断电状态马达启动滤油系统操作注:正常完成以√表示,出现问题记录并处理附件三 控制系统故障原因分析 1.##被显示出,表明油温在设定值的华氏21度摄氏 21度(摄氏12度)之。
2.HI表示油温大于设定值华氏21度(摄氏12度)或 更高 3.HOT表示油温大于华氏410度(摄氏210度) 4.PROB表示油温测量电路包括探头中有问题 5.HELP表示锁定出现问题 6.计算机故障 7.导线破损或接线不当 模拟控制器1. 故障指示灯指示A.油温超过可接受的围2. 加热指示灯和故障指示等亮表示锁定有问题3. 控制器故障4. 导线破损或接线不当5. H22炸炉主保险丝烧断 数字控制器1. HOT表示油温超过可接受的围2. PROB表示温度测量电路和探头的问题3. HELP表示锁定有问题4. 控制器故障5. 导线破损或接线不当6. H22炸炉主保险丝烧断7. EPRI炸炉三端双向可控硅开关元件故障或短路15 / 15。
